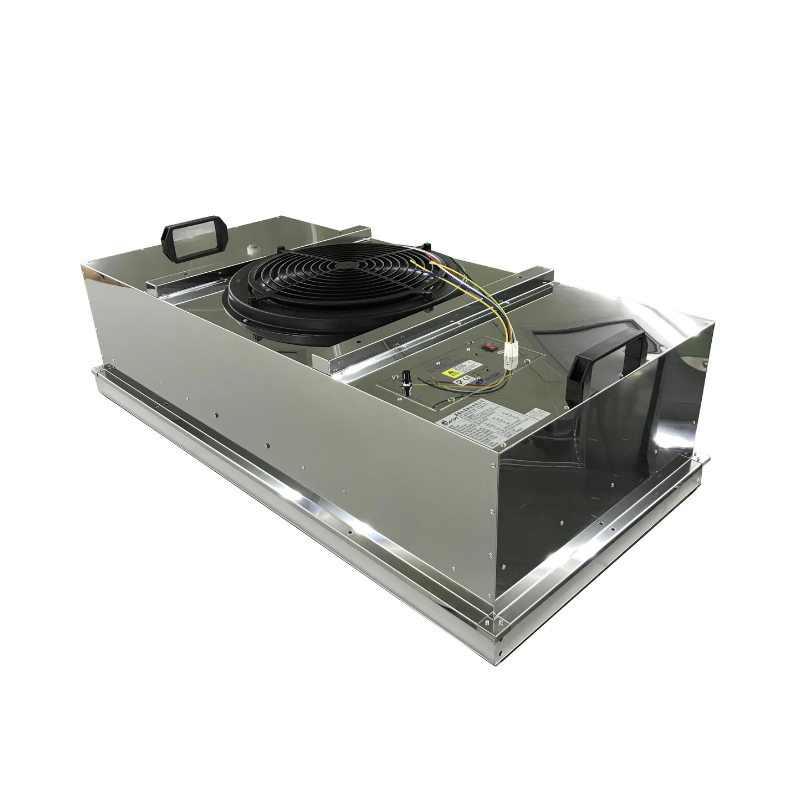

FFU 1280x680x380mm – Giải pháp lọc khí hiệu suất cao cho phòng sạch hiện đại

1️⃣ Giới thiệu chung

Trong các hệ thống phòng sạch công nghiệp, dược phẩm, điện tử, y tế, thực phẩm, thiết bị FFU (Fan Filter Unit) đóng vai trò cực kỳ quan trọng trong việc cung cấp luồng khí sạch ổn định, giúp duy trì môi trường không bụi, không vi khuẩn và đạt tiêu chuẩn ISO Class cao.

Trong đó, FFU 1280x680x380mm là mẫu thiết bị phổ biến và tối ưu được CÔNG TY CỔ PHẦN KỸ THUẬT VIỆT PHÁT (VIETPHAT) phân phối, phù hợp cho phòng sạch nhỏ, khu vực thao tác, dây chuyền sản xuất hoặc phòng nghiên cứu.

Với kích thước tiêu chuẩn 1280x680x380mm, quạt ly tâm hiệu suất cao, lọc HEPA H14, cùng khả năng vận hành êm, tiết kiệm năng lượng, FFU này là giải pháp hoàn hảo cho hệ thống lọc khí phòng sạch đạt chuẩn ISO 14644, GMP – WHO, HACCP.

2️⃣ FFU là gì?

FFU (Fan Filter Unit) là thiết bị lọc khí tích hợp quạt và bộ lọc HEPA/ULPA trong cùng một khối, có chức năng hút không khí từ phía trên, lọc sạch bụi – vi khuẩn – hạt mịn, sau đó thổi không khí sạch xuống dưới khu vực làm việc.

FFU thường được lắp trên trần phòng sạch (Ceiling Grid) hoặc tích hợp vào hệ thống lọc không khí tuần hoàn (Recirculation System).

🔹 Cấu trúc cơ bản của FFU gồm:

1. Quạt ly tâm (Fan Motor): hút và đẩy không khí qua bộ lọc.

2. Bộ lọc HEPA / ULPA: loại bỏ 99.99% hạt bụi ≥ 0.3 µm.

3. Vỏ thiết bị (Housing): thường làm bằng inox, tôn sơn tĩnh điện hoặc nhôm hợp kim.

4. Bộ điều khiển (Controller): điều chỉnh tốc độ quạt, hiển thị lưu lượng, áp suất.

3️⃣ Thông số kỹ thuật FFU 1280x680x380mm

4️⃣ Cấu tạo chi tiết của FFU 1280x680x380mm

🔹 4.1. Vỏ thiết bị (Housing)

• Được chế tạo từ inox 304, thép sơn tĩnh điện hoặc nhôm anod, có độ bền cao, chống ăn mòn, dễ vệ sinh.

• Bề mặt được phun sơn tĩnh điện trắng bạc, thẩm mỹ và thân thiện môi trường phòng sạch.

• Thiết kế các cạnh bo tròn, hạn chế bám bụi, phù hợp tiêu chuẩn GMP – WHO, ISO Class 5–8.

🔹 4.2. Quạt hút – thổi (Fan Motor)

• Sử dụng động cơ ly tâm AC hoặc EC (Electronically Commutated Motor), hiệu suất cao, tiếng ồn thấp.

• Tốc độ quạt có thể điều chỉnh theo 3 cấp độ (Low – Medium – High) hoặc tự động điều chỉnh bằng cảm biến áp suất.

• Cấu trúc cánh quạt composite hoặc nhôm đúc, bền và giảm rung hiệu quả.

🔹 4.3. Bộ lọc HEPA H14

• Hiệu suất lọc 99.995% tại hạt 0.3µm, đạt tiêu chuẩn EN1822:2019 / IEST-RP-CC001.

• Vật liệu lọc: sợi thủy tinh siêu mịn (Micro-glass Fiber), nếp gấp dạng mini-pleat giúp tăng diện tích lọc.

• Viền aluminium frame hoặc inox 304, có gioăng kín khí EPDM chống rò rỉ.

• Có thể thay thế dễ dàng nhờ nắp khóa nhanh hoặc thanh gài chuyên dụng.

🔹 4.4. Bộ điều khiển (Controller)

• FFU 1280x680x380mm được tích hợp bộ điều khiển tốc độ (3 Level Speed Control) hoặc màn hình LCD hiển thị điện tử.

• Một số model có thể kết nối mạng điều khiển tập trung (BMS / Modbus), cho phép giám sát hàng trăm FFU cùng lúc.

• Hỗ trợ tính năng báo lỗi, đo lưu lượng, cảnh báo thay lọc thông minh.

5️⃣ Nguyên lý hoạt động của FFU 1280x680x380mm

1. Không khí bên ngoài (hoặc từ hệ thống tuần hoàn) được hút vào phía trên thiết bị FFU.

2. Luồng khí đi qua bộ lọc HEPA H14, loại bỏ bụi, vi khuẩn, hạt mịn ≥0.3µm.

3. Quạt ly tâm trong FFU đẩy khí sạch xuống khu vực làm việc hoặc bề mặt trần phòng sạch.

4. Không khí sạch được phân phối đều, tạo luồng khí tầng (laminar flow) giúp tránh nhiễm chéo.

→ Kết quả:
✅ Không khí đạt độ sạch Class 100–10000 (ISO 5–8).
✅ Tốc độ gió ổn định, áp suất dương duy trì tốt.

6️⃣ Ưu điểm nổi bật của FFU 1280x680x380mm

7️⃣ Ứng dụng thực tế

🧪 7.1. Phòng sạch ngành dược – y tế

• Dùng trong khu sản xuất, đóng gói thuốc, phòng vô trùng, phòng xét nghiệm vi sinh.

• Đảm bảo môi trường vô trùng, đạt GMP – WHO, ISO Class 5–7.

💻 7.2. Ngành điện tử – bán dẫn

• FFU được lắp trên trần line sản xuất bo mạch, linh kiện điện tử, chip, màn hình LCD.

• Giúp duy trì luồng khí tầng (laminar flow) và giảm bụi tĩnh điện.

🍞 7.3. Ngành thực phẩm – đồ uống

• Dùng trong khu đóng gói, chiết rót, bảo quản, giúp ngăn bụi, nấm mốc và vi khuẩn.

• Đáp ứng tiêu chuẩn HACCP, ISO 22000.

🏭 7.4. Nhà máy công nghiệp – phòng sơn

• Lọc bụi sơn, hơi dung môi, khí công nghiệp, giúp cải thiện chất lượng không khí trong nhà xưởng.

🧫 7.5. Phòng nghiên cứu – phòng thí nghiệm

• Giúp bảo vệ mẫu thí nghiệm, tế bào, vi sinh vật khỏi ô nhiễm môi trường.

• Có thể kết hợp bàn thao tác sạch (Laminar Flow Bench) hoặc tủ an toàn sinh học (BSC).

8️⃣ Lưu ý khi lắp đặt và vận hành FFU

🔧 Khi lắp đặt:

• Lắp đúng chiều hướng gió (mũi tên in trên thiết bị).

• Đảm bảo kín khí giữa FFU và khung trần panel.

• Kết nối dây điện và bộ điều khiển đúng thông số kỹ thuật.

• Kiểm tra áp suất và tốc độ gió trước khi vận hành chính thức.

⚙️ Khi vận hành:

• Duy trì tốc độ quạt ở mức phù hợp (0.45 ± 0.05 m/s).

• Không bịt kín đầu ra FFU trong khi đang hoạt động.

• Theo dõi đèn báo / chỉ số áp suất để thay lọc đúng thời điểm.

🧽 Bảo trì định kỳ:

• Vệ sinh bề mặt ngoài 1–2 tháng/lần.

• Thay lọc HEPA sau 6–12 tháng hoặc khi chênh áp >250 Pa.

• Kiểm tra motor, cảm biến, dây điện định kỳ để tránh hư hỏng.
