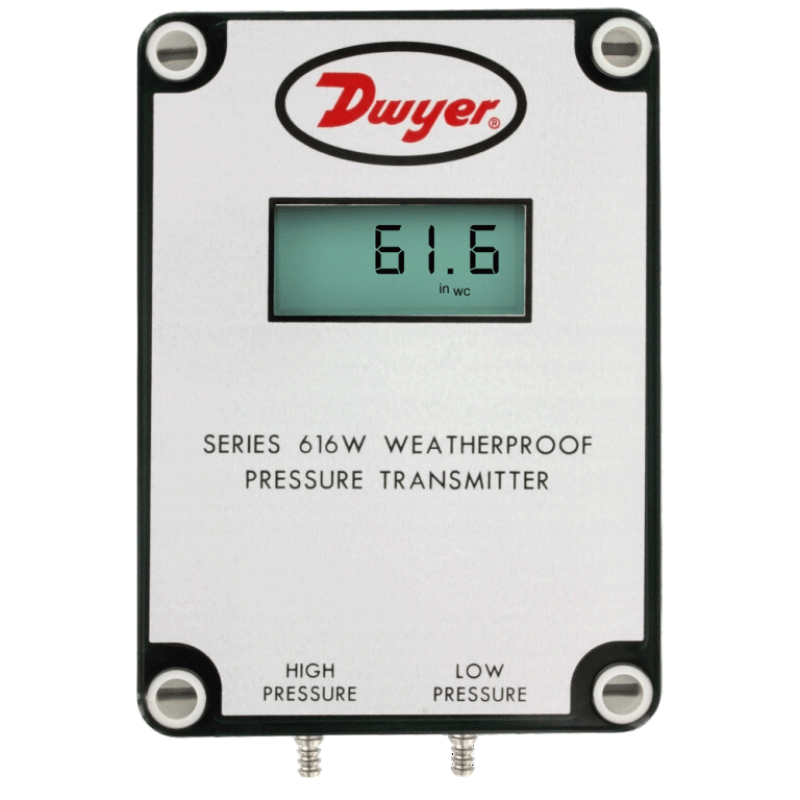

SERIES 616W – BỘ TRUYỀN TÍN HIỆU (TRANSMITTER)

Áp suất dương, âm và chênh lệch có thể được đo với độ chính xác toàn dải là ± 0,25 với bộ truyền tín hiệu áp suất Series 616W. Các thiết bị được bao bọc trong một vỏ polycarbonate, được xếp hạng NEMA 4X (IP66) và hoạt động bằng cách cảm nhận áp suất của không khí và các loại khí tương thích, sau đó gửi tín hiệu đầu ra tiêu chuẩn 4-20 mA. Thiết kế cho phép hoạt động trong các vòng dòng điện 2 dây. Một loạt các mô hình có sẵn được nhà máy hiệu chỉnh theo các phạm vi cụ thể. Các điều khiển nhịp và không được sử dụng khi kiểm tra hiệu chuẩn. Chúng không nhằm mục đích thay đổi phạm vi đến một khoảng khác đáng kể. Màn hình LCD cho phép chỉ báo cục bộ về áp suất.

Dịch vụ: Không khí và các loại khí tương thích, không cháy.

Vật liệu ướt: Tham khảo ý kiến nhà máy.

Độ chính xác: ± 0,25% FS @ 77 ° F (25 ° C), độ chính xác hiển thị ± 0,5%.

Độ ổn định: ± 1% FS / năm.

Giới hạn nhiệt độ: 14 đến 185 ° F (-10 đến 85 ° C).

Giới hạn áp suất: Xem biểu đồ Mô hình trên trang danh mục.

Yêu cầu nguồn: 10 đến 35 VDC (2 dây), 17 đến 36 VDC, hoặc cách ly 21,6 đến 33 VAC (3 dây).

Tín hiệu đầu ra: 4 đến 20 mA (2 dây), 0 đến 5 VDC, hoặc 0 đến 10 VDC (3 dây).

Điều chỉnh Zero và Span: Các nút nhấn.

Điện trở vòng lặp: Đầu ra hiện tại: tối đa 0 đến 1250 Ω; Điện áp đầu ra: Điện trở tải 1 kΩ (phút). Mức tiêu thụ hiện tại: 40 mA (tối đa).

Kết nối điện: Khối thiết bị đầu cuối kiểu châu Âu 3 dây có thể tháo rời cho 16 đến 26 AWG.

Kết nối quy trình: Có gai, kích thước kép để phù hợp với ống cao su hoặc vinyl ID 1/8 “và 3/16” (3,12 và 4,76 mm).

Đánh giá độ kín: NEMA 4X (IP66).

Định hướng gắn: Bất kỳ hướng nào.

Trọng lượng: Không có màn hình LCD 8,8 oz (249 g); với màn hình LCD 9,6 oz (272 g).

Phê duyệt của cơ quan: CE.
