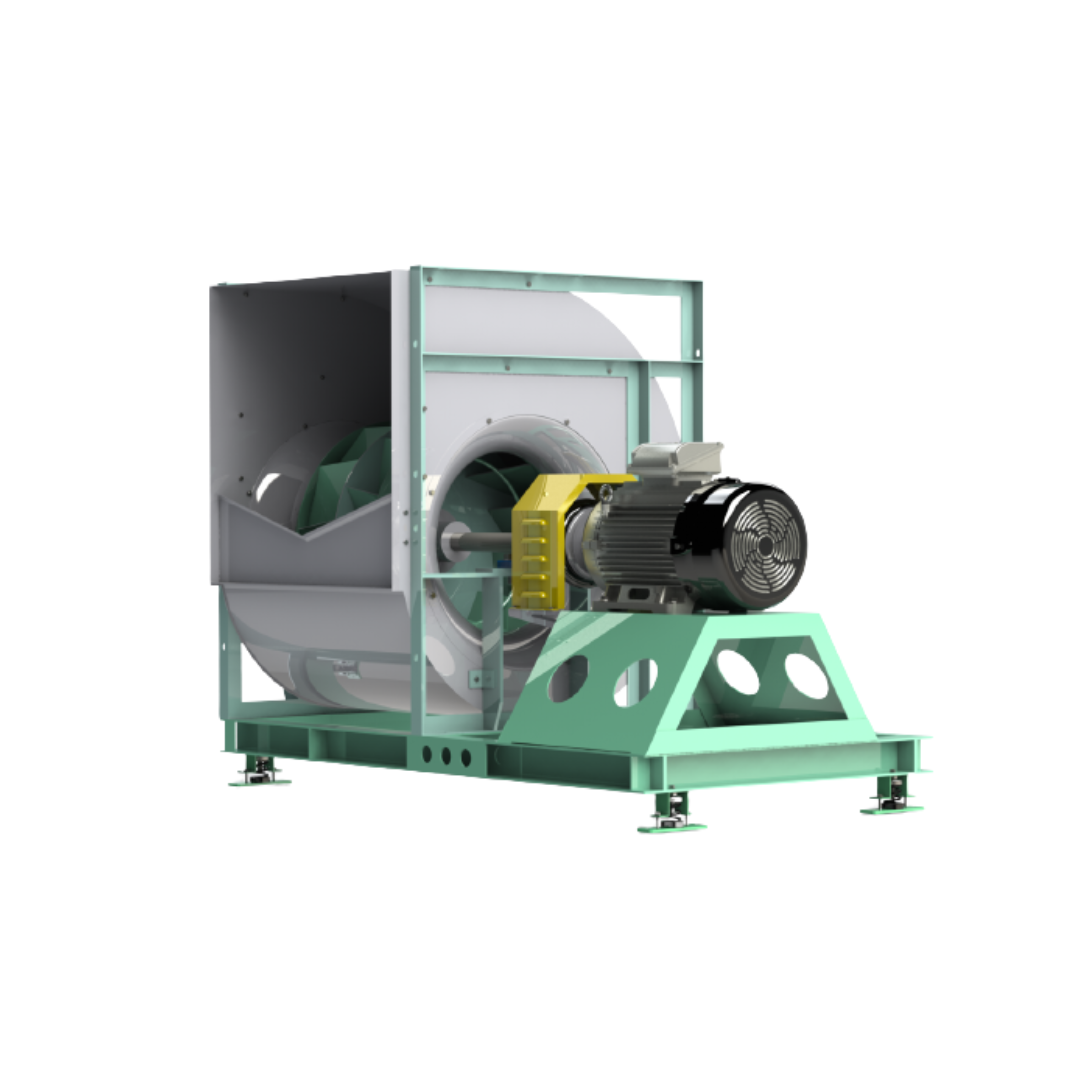

Dòng BDB là quạt ly tâm DIDW có cánh quạt cong ngược không quá tải hiệu suất cao. Quạt phù hợp cho các ứng dụng cung cấp hoặc xả trong các hệ thống HVAC thương mại, quy trình và công nghiệp. Kích thước của dòng này tuân thủ Tiêu chuẩn AMCA 99-16.
Giới hạn hoạt động của các loại quạt khác nhau thuộc dòng BDB được thiết lập theo yêu cầu về giới hạn Loại 1, 11 và 111 như được định nghĩa trong Tiêu chuẩn AMCA 99-16.
Toàn bộ dòng sản phẩm BDB đều được chứng nhận AMCA về Không khí, Âm thanh và FEG.
Dòng BDB có các loại S, C, T, X hoặc Z.
Phạm vi lựa chọn điển hình của bánh xe BC là luồng khí mở rộng khoảng 40-85%. Hiệu suất tĩnh tối đa là từ khoảng 65 đến 75% và xảy ra ở khoảng 50% luồng khí mở rộng.
Nhìn chung, quạt BC hoạt động ở tốc độ cao hơn và được sử dụng để di chuyển khối lượng không khí lớn trong các ứng dụng áp suất tĩnh cao. Do mục đích này, quạt được chế tạo chắc chắn.
Ưu điểm của quạt BC là hiệu suất cao hơn và đường cong công suất không bị quá tải.
Thông tin nhanh
• Kích thước từ 315 đến 1400 mm
(Kích thước 1600 đến 2000 mm có sẵn theo yêu cầu)
• Công suất tới 680.000 m3/h
• Tổng áp suất lên đến 4500 Pa
• Hiệu suất cao và tiếng ồn thấp
Ứng dụng
Dùng để cung cấp hoặc xả khí trong hệ thống HVAC thương mại, cơ quan và công nghiệp.
Kiểm tra
Cả xếp hạng hiệu suất không khí và âm thanh đều được thử nghiệm theo Tiêu chuẩn AMCA210 và AMCA300. Tất cả các bánh xe đều được cân bằng tĩnh và động theo Tiêu chuẩn ISO1940 và AMCA204 - G2.5.
PHỤ KIỆN
Vỏ thoát nước
Tùy chọn này khả dụng khi quạt tiếp xúc với không khí hoặc hoạt động trong điều kiện độ ẩm cao.
Mặt bích đầu ra
Mặt bích đầu ra có sẵn theo yêu cầu.
Cửa kiểm tra
Cửa kiểm tra được cung cấp ở một trong ba vị trí (P3, P4, P5). Vui lòng tham khảo danh mục sản phẩm BDB, trang 4 để biết vị trí chính xác.
Người bảo vệ
Có thể yêu cầu cung cấp các bộ bảo vệ đầu vào, bộ bảo vệ đầu ra và bộ bảo vệ trục không dẫn động.
SẢN XUẤT
Bánh xe
Bánh xe BDB được làm bằng thép tấm cán nóng, lưỡi cong ngược, phủ lớp polyester.
Nhà ở
Ngoại trừ model 1250 trở lên, vỏ máy được sản xuất bằng thép tấm mạ kẽm với vỏ máy được cố định vào các tấm bên theo hệ thống khuôn "khóa pittsburgh".
Vỏ của 1250 và 2000 được sản xuất bằng thép mềm và phủ lớp sơn tĩnh điện polyester.
Vỏ thép tấm hàn hoàn toàn với lớp sơn phủ có sẵn theo mọi kích thước theo yêu cầu.
Khung
Khung được sản xuất bằng các thanh góc mạ kẽm cho loại "C". Đối với loại "T" và "X", khung được sản xuất bằng các phần thép có lớp phủ bột polyester.
Trục
Trục được sản xuất từ thép cacbon C45. Tất cả các trục đều được phủ vecni chống ăn mòn sau khi lắp ráp.
Vòng bi
Vòng bi được sử dụng là loại vòng bi rãnh sâu có ống lót thích ứng hoặc loại vòng bi con lăn hình cầu được bịt kín ở cả hai mặt cho các ứng dụng nhiệm vụ khác nhau như được định nghĩa trong trang 4 của Danh mục sản phẩm ADA.
