1. Bản Vẽ Hộp Lọc HEPA Là Gì?

Bản vẽ hộp lọc HEPA là tài liệu mô tả hình dạng, cấu tạo, kích thước và phương thức lắp đặt của HEPA Terminal Box hoặc HEPA Housing.

Bản vẽ được sử dụng trong các giai đoạn:

• Thiết kế HVAC.
• Lựa chọn thiết bị.
• Phối hợp kết cấu trần.
• Gia công và sản xuất.
• Lắp đặt tại công trình.
• Kiểm tra và nghiệm thu.
• Bảo trì, thay lọc sau này.

1.1. Bản vẽ kỹ thuật và datasheet

Datasheet thường cung cấp các thông số chính của sản phẩm.

Bản vẽ kỹ thuật cần thể hiện rõ hình dạng, vị trí và kích thước các bộ phận.

1.2. Bản vẽ Shop Drawing

Shop Drawing là bản vẽ triển khai chi tiết để phục vụ gia công và lắp đặt, căn cứ trên hồ sơ được phê duyệt.

Đối với hộp lọc HEPA, Shop Drawing phải phối hợp được với bản vẽ ống gió, trần, điện, kết cấu và các hệ thống liên quan.

2. Cấu Tạo Hộp Lọc HEPA Trên Bản Vẽ

Một hộp lọc HEPA đầu cuối có thể bao gồm các thành phần:

• Vỏ hộp hoặc plenum.
• Cổ kết nối ống gió.
• Khung đỡ HEPA.
• Gioăng hoặc rãnh Gel Seal.
• Cơ cấu khóa và giữ bộ lọc.
• Mặt khuếch tán khí.
• Vị trí treo hoặc đỡ hộp.
• Van điều chỉnh lưu lượng nếu có.
• Cổng đo chênh áp nếu có.
• Cổng thử PAO/DOP nếu được thiết kế.

2.1. Vỏ hộp HEPA

Vỏ có thể được gia công bằng thép sơn phủ, inox hoặc vật liệu phù hợp yêu cầu công trình.

2.2. Khung giữ HEPA

Khung phải phù hợp với kích thước, chiều sâu, trọng lượng và kiểu làm kín của bộ lọc được chọn.

2.3. Mặt khuếch tán

Mặt khuếch tán hoặc lưới phân phối cần thể hiện cách tháo lắp, kích thước và tác động đến phân bố không khí.

2.4. Cơ cấu bảo trì

Bản vẽ cần xác định đường tháo HEPA, vị trí tiếp cận và không gian thao tác, đặc biệt nếu thay lọc từ phía phòng sạch.

3. Một Bộ Bản Vẽ HEPA Box Cần Những Hình Chiếu Nào?

3.1. Bản vẽ 2D

Bản vẽ CAD 2D thường cung cấp hình chiếu, mặt cắt và kích thước chế tạo.

3.2. Bản vẽ 3D

Mô hình 3D có thể hỗ trợ kiểm tra xung đột giữa hộp lọc và các thiết bị phía trên trần.

3.3. Bản vẽ BIM

Một số sản phẩm có dữ liệu BIM phục vụ phối hợp thiết kế công trình.

4. Các Kích Thước Bắt Buộc Cần Kiểm Tra

Các kích thước quan trọng trên bản vẽ gồm:

4.1. Kích thước lọc khác kích thước hộp

HEPA 610 × 610 mm không có nghĩa hộp lọc cũng rộng 610 × 610 mm.

Kích thước hộp còn phụ thuộc khung giữ, giao diện làm kín, thành vỏ và phương pháp treo.

4.2. Kích thước danh nghĩa và thực tế

Cần phân biệt kích thước danh nghĩa, kích thước chế tạo và dung sai cho phép.

Không nên tự suy ra kích thước gia công từ tên gọi kích thước lọc trên catalogue.

4.3. Chiều cao tổng thể

Chiều cao phải bao gồm những bộ phận nhô lên như cổ gió, van gió hoặc phụ kiện liên quan.

5. Bản Vẽ Hộp HEPA Cổ Gió Trên Và Cổ Gió Bên Hông

5.1. Hộp lọc HEPA cổ gió trên

Hộp có cổ gió hướng lên phía trên, thường kết nối với ống gió mềm hoặc cứng theo thiết kế.

Cần kiểm tra:

• Chiều cao hộp.
• Chiều cao cổ gió.
• Khoảng không nối ống.
• Không gian bảo trì.

5.2. Hộp lọc HEPA cổ gió bên

Cổ gió được đặt ở bên hông hộp, có thể thuận lợi trong một số khu vực có chiều cao trần hạn chế.

Cần đánh giá khoảng cách đến xương trần, máng cáp, đường ống và các thiết bị khác.

5.3. Cổ tròn và cổ chữ nhật

Cả hai cấu hình có thể được sử dụng, tùy không gian và phương án kết nối đường gió.

Không nên lựa chọn chỉ theo khả năng lắp vừa mà bỏ qua vận tốc gió, tổn thất áp suất và độ ồn.

5.4. Kích thước cổ gió

Đối với cổ tròn, có thể tính vận tốc trung bình:

Trong đó diện tích tiết diện tròn:

Với Q tính bằng m³/h và D tính bằng mét.

Đường kính cổ gió cần được chọn theo giới hạn vận tốc, tổn thất áp suất, độ ồn và điều kiện lắp đặt thực tế.

6. Bản Vẽ HEPA Box Gel Seal Và Gasket Seal

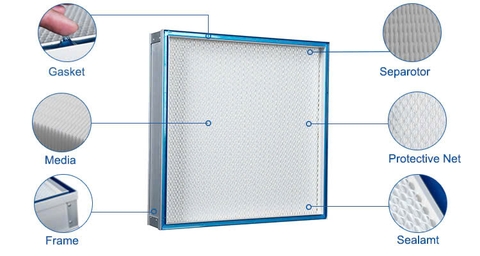

6.1. Gasket Seal

Thiết kế Gasket Seal sử dụng gioăng đàn hồi và cơ cấu tạo lực nén để làm kín giữa HEPA và housing.

Bản vẽ cần thể hiện:

• Vị trí gioăng.
• Kích thước tiếp xúc.
• Cơ cấu kẹp.
• Mặt phẳng ép gioăng.
• Hướng lắp HEPA.

6.2. Gel Seal

Thiết kế Gel Seal sử dụng rãnh gel và gờ knife-edge tương thích.

Bản vẽ cần thể hiện:

• Hình dạng rãnh gel.
• Vị trí và độ sâu rãnh.
• Kích thước knife-edge.
• Đường tiếp xúc làm kín.
• Phương pháp giữ bộ lọc.

6.3. Có thể dùng chung bản vẽ không?

Không nên sử dụng một bản vẽ làm kín cho cả hai loại khi chưa xác nhận thiết kế tương thích.

7. Phối Hợp Bản Vẽ Hộp HEPA Với Xương Trần Phòng Sạch

Đây là hạng mục đặc biệt quan trọng khi lắp đặt trần module hoặc trần panel phòng sạch.

7.1. Kích thước ô trần

Cần kiểm tra kích thước thông thủy và vị trí các thanh xương trần.

7.2. Tải trọng hộp lọc

Phải xác định trọng lượng của hộp, HEPA, diffuser và phụ kiện.

Thiết bị cần có phương án đỡ và liên kết đáp ứng yêu cầu kết cấu công trình.

7.3. Cao độ lắp đặt

Bản vẽ cần xác định cao độ đáy hộp và mặt trần hoàn thiện để bảo đảm đúng thiết kế kiến trúc.

7.4. Không gian trên trần

Cần tránh xung đột với:

• Đường ống gió.
• Hệ thống sprinkler.
• Máng cáp điện.
• Đèn và thiết bị khác.
• Kết cấu thép và dầm.

7.5. Khả năng thay HEPA

Phải xác nhận HEPA được tháo từ phía phòng sạch hay từ phía trên trần.

Nếu không bố trí đủ không gian thao tác, công trình có thể không bảo trì được sau khi hoàn thiện.

8. Ví Dụ Bảng Kích Thước Bản Vẽ Hộp HEPA 610 × 610 mm

Giả sử một dự án lựa chọn bộ lọc HEPA H13 kích thước 610 × 610 × 69 mm.

Bảng sau minh họa những thông tin cần xác định trên bản vẽ.

Bản vẽ gia công cần xác định tất cả kích thước còn lại bằng số liệu được phê duyệt.

8.1. Vì sao không đưa ra một kích thước hộp cố định?

Các nhà sản xuất có thể sử dụng kết cấu vỏ, khung, cơ cấu kẹp và giao diện lắp trần khác nhau.

Do đó, một bộ lọc 610 × 610 mm có thể tương thích với nhiều kiểu housing có kích thước tổng thể khác nhau.

8.2. Bản vẽ cần ghi dung sai

Dung sai gia công và dung sai lắp đặt cần được xác định theo cấu tạo cụ thể.

Không nên tự chọn một mức dung sai chung cho tất cả thiết bị.

9. Bản Vẽ Hộp HEPA Phải Phù Hợp Lưu Lượng Và Chênh Áp

Hộp lọc HEPA không chỉ có chức năng giữ bộ lọc mà còn tạo đường dẫn khí từ ống gió đến mặt lọc.

9.1. Lưu lượng thiết kế

Cần thể hiện lưu lượng yêu cầu tại từng hộp, thường tính bằng m³/h.

9.2. Chênh áp HEPA

Bộ lọc H13/H14 có trở lực phụ thuộc model và lưu lượng.

Cần sử dụng datasheet ở đúng điểm làm việc.

9.3. Tổn thất của hộp

Cổ gió, van điều chỉnh, plenum và mặt khuếch tán có thể tạo thêm tổn thất.

Tổng áp suất cần cho nhánh cấp khí phải được tính trong hệ thống HVAC.

9.4. Ví dụ minh họa

Giả sử một nhánh cấp khí có:

Giá trị 220 Pa chỉ là minh họa tổn thất trên nhánh, không phải tổng áp suất cần thiết của toàn hệ thống AHU.

Cần tính các tổn thất hệ thống khác và xác định đường khí bất lợi để lựa chọn quạt.

Số liệu hoàn toàn giả định, không phải thông số kỹ thuật của một hộp HEPA cụ thể.

10. Cổng Đo Chênh Áp Và Cổng Test PAO Trên Bản Vẽ HEPA Box

10.1. Cổng đo áp suất

Tùy thiết kế, hộp lọc có thể có cổng đo áp phía trước hoặc phía sau bộ lọc.

Nếu yêu cầu đo chênh áp trực tiếp qua HEPA, cần xác định hai điểm lấy áp phù hợp.

10.2. Cổng đưa aerosol

Một số housing được trang bị cổng đưa aerosol để phục vụ kiểm tra rò rỉ HEPA tại hiện trường.

10.3. Cổng kiểm tra nồng độ

Một số cấu hình có cổng lấy mẫu phía trước HEPA để xác nhận điều kiện phép thử.

10.4. Vị trí cổng đo

Trên bản vẽ cần thể hiện:

• Vị trí cổng.
• Chủng loại kết nối.
• Đường tiếp cận đo.
• Phương pháp bịt kín sau đo.
• Khả năng thao tác từ phòng sạch nếu cần.

11. Quy Trình Lập Shop Drawing Hộp Lọc HEPA Trong 10 Bước

12. Checklist 20 Thông Số Cho Bản Vẽ Hộp HEPA

13. Những Sai Lầm Khi Thiết Kế Bản Vẽ Hộp Lọc HEPA

13.1. Chỉ căn cứ vào kích thước HEPA

Dẫn đến không đủ chỗ cho khung giữ, giao diện làm kín hoặc cơ cấu lắp đặt.

13.2. Không phối hợp xương trần

Hộp có thể va chạm với thanh trần hoặc không thể đưa vào đúng vị trí.

13.3. Cổ gió đặt sai hướng

Có thể gây xung đột với hệ thống khác hoặc làm tăng tổn thất áp suất.

13.4. Thiếu không gian tháo lọc

Khi bảo trì có thể không tháo được HEPA từ phía dự kiến.

13.5. Thiếu chi tiết Gel Seal

Gây nguy cơ không tương thích với knife-edge.

13.6. Không tính tải trọng

Có thể gây mất an toàn hoặc ảnh hưởng đến kết cấu trần.

13.7. Không kiểm tra lưu lượng

Hộp quá nhỏ hoặc cổ gió không phù hợp có thể làm tăng trở lực và độ ồn.

13.8. Không có bản vẽ hoàn công

Gây khó khăn khi thay HEPA, bảo trì và nâng cấp thiết bị.

14. Câu Hỏi Thường Gặp Về Bản Vẽ Hộp HEPA

15. Tư Vấn Kỹ Thuật Hộp Lọc HEPA Từ VIETPHAT

CÔNG TY CỔ PHẦN KỸ THUẬT VIỆT PHÁT – VIETPHAT hoạt động trong lĩnh vực lọc khí cho HVAC, AHU, PAU, FFU, HEPA Box và phòng sạch.

15.1. Những thông số cần kiểm tra

• Kích thước HEPA H13/H14.
• Lưu lượng và chênh áp.
• Kiểu Gasket Seal/Gel Seal.
• Vật liệu và kết cấu housing.
• Kích thước trần.
• Phương án cổ gió.
• Cổng kiểm tra và bảo trì.

15.2. Thông tin cần cung cấp

Để đánh giá phương án hộp lọc phù hợp với công trình, khách hàng nên cung cấp:

• Bản vẽ mặt bằng trần.
• Bản vẽ hệ thống ống gió.
• Kích thước ô trần và cao độ.
• Datasheet HEPA dự kiến sử dụng.
• Lưu lượng từng vị trí.
• Yêu cầu cổng PAO, chênh áp.
• Số lượng hộp cần lắp.
• Yêu cầu bản vẽ Shop Drawing.

Phạm vi thiết kế, gia công và hỗ trợ bản vẽ cần được xác nhận cụ thể trong đề nghị kỹ thuật hoặc báo giá.

16. Kết Luận

Bản vẽ hộp lọc HEPA là cơ sở quan trọng để bảo đảm thiết bị được sản xuất đúng, lắp đặt phù hợp và có thể bảo trì sau khi đưa vào vận hành.

Một bản vẽ tốt không chỉ thể hiện kích thước bộ lọc, mà còn cần xác định cấu tạo housing, cổ gió, kết cấu treo, giao diện làm kín và các cổng kiểm tra.

Đặc biệt đối với trần phòng sạch có kết cấu đặc thù, phải phối hợp bản vẽ giữa đơn vị HVAC, nhà cung cấp hộp HEPA và đơn vị thi công trần.

VIETPHAT khuyến nghị hoàn tất bản vẽ Shop Drawing và phê duyệt giao diện lắp đặt trước khi gia công hộp lọc HEPA hàng loạt.
