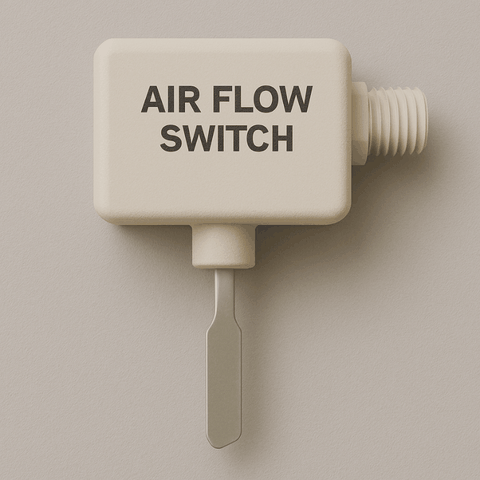

Công tắc dòng khí (Air Flow Switch) là thiết bị được sử dụng để giám sát và điều khiển dòng chảy của không khí hoặc khí trong các hệ thống ống dẫn, quạt thông gió, và các thiết bị HVAC khác. Chúng đóng vai trò quan trọng trong việc bảo vệ thiết bị, đảm bảo an toàn và tối ưu hóa hiệu suất của hệ thống.
Cấu tạo và Nguyên lý hoạt động
Cấu tạo
Công tắc dòng khí thường bao gồm các thành phần chính sau:
- Cảm biến dòng khí (Flow Sensor): Phát hiện và đo lường dòng khí.
- Bộ điều khiển (Controller): So sánh giá trị đo được với ngưỡng cài đặt.
- Công tắc (Switch): Kích hoạt hoặc ngắt kết nối mạch điện khi dòng khí đạt đến hoặc vượt qua ngưỡng cài đặt.
- Vỏ bảo vệ (Housing): Bảo vệ các thành phần bên trong khỏi các yếu tố môi trường.
Nguyên lý hoạt động
- Cảm biến cơ học: Sử dụng cánh quạt hoặc màng ngăn để phát hiện dòng khí. Khi dòng khí đẩy cánh quạt hoặc màng ngăn, nó kích hoạt công tắc.
- Cảm biến điện tử: Sử dụng các cảm biến nhiệt, áp suất, hoặc quang học để phát hiện sự thay đổi trong dòng khí. Các cảm biến này chuyển đổi sự thay đổi thành tín hiệu điện tử để kích hoạt công tắc.
Ứng dụng của công tắc dòng khí
- Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Giám sát và điều khiển dòng khí trong các hệ thống điều hòa không khí và thông gió.
- Ngành công nghiệp chế biến: Đảm bảo dòng khí trong các hệ thống sản xuất và chế biến luôn ở mức an toàn và hiệu quả.
- Hệ thống phòng sạch: Giám sát và điều khiển dòng khí để duy trì môi trường sạch và kiểm soát sự lây nhiễm.
- Hệ thống phát hiện cháy: Giám sát dòng khí trong các hệ thống thông gió để phát hiện và ngăn chặn sự lan rộng của khói và lửa.
Lợi ích của công tắc dòng khí
- Bảo vệ thiết bị: Ngăn chặn hư hỏng thiết bị bằng cách giám sát và điều khiển dòng khí.
- Tăng hiệu quả hệ thống: Đảm bảo dòng khí luôn được duy trì ở mức tối ưu để hệ thống hoạt động hiệu quả.
- An toàn: Giảm nguy cơ cháy nổ và các sự cố khác liên quan đến dòng khí không ổn định.
Lựa chọn công tắc dòng khí phù hợp
- Loại cảm biến: Chọn loại cảm biến (cơ học hoặc điện tử) phù hợp với ứng dụng cụ thể.
- Dải đo: Đảm bảo công tắc có dải đo phù hợp với yêu cầu của hệ thống.
- Độ bền và điều kiện môi trường: Chọn thiết bị có khả năng chịu đựng các điều kiện môi trường như nhiệt độ, độ ẩm, và bụi bẩn.
- Tính năng tích hợp: Đảm bảo công tắc có thể dễ dàng tích hợp với các hệ thống hiện tại.
Ví dụ về sản phẩm
- Dwyer Series V10: Công tắc dòng khí cơ học sử dụng cánh quạt, phù hợp cho các hệ thống HVAC.
- Honeywell AWM700: Công tắc dòng khí điện tử sử dụng cảm biến nhiệt, thích hợp cho các ứng dụng công nghiệp và y tế.
- Siemens QVM62: Công tắc dòng khí với cảm biến áp suất vi sai, thường dùng trong các hệ thống phòng sạch và HVAC.
Công tắc dòng khí là thiết bị quan trọng trong nhiều ứng dụng công nghiệp và dân dụng, giúp đảm bảo an toàn và hiệu suất của các hệ thống sử dụng dòng khí. Việc lựa chọn và sử dụng đúng loại công tắc dòng khí phù hợp với nhu cầu cụ thể là rất quan trọng để đạt được kết quả tốt nhất.
