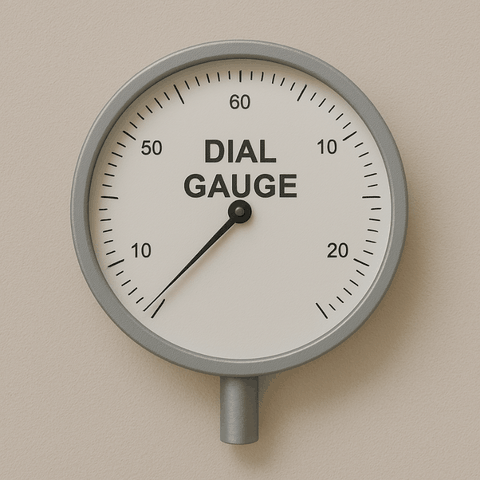

Đồng hồ kim (Dial Gages)
Đồng hồ kim (Dial Gages) là thiết bị đo lường cơ học dùng để đo các kích thước tuyến tính với độ chính xác cao. Chúng rất phổ biến trong các ngành công nghiệp, gia công cơ khí, và kiểm tra chất lượng sản phẩm.
Cấu tạo và Nguyên lý hoạt động
Cấu tạo
- Mặt đồng hồ (Dial Face): Hiển thị kết quả đo với kim chỉ thị trên mặt số.
- Kim chỉ thị (Pointer): Chuyển động theo sự thay đổi của thông số đo, hiển thị giá trị đo trên mặt đồng hồ.
- Cần đo (Contact Point): Tiếp xúc trực tiếp với bề mặt vật cần đo.
- Trục đo (Spindle): Truyền chuyển động từ cần đo tới bộ cơ cấu bên trong.
- Vỏ bảo vệ (Housing): Bảo vệ các bộ phận bên trong khỏi bụi bẩn và hư hỏng.
Nguyên lý hoạt động
Khi cần đo tiếp xúc với bề mặt của vật cần đo, sự dịch chuyển của bề mặt này sẽ làm chuyển động trục đo. Trục đo chuyển động sẽ làm quay bánh răng và truyền động tới kim chỉ thị, hiển thị giá trị đo trên mặt đồng hồ.
Các loại đồng hồ kim
Đồng hồ so (Dial Indicator)
- Ứng dụng: Đo độ lệch, độ dày, và độ sâu của các bề mặt.
- Ví dụ: Đồng hồ so đo độ lệch của trục, độ phẳng của bề mặt.
Đồng hồ đo độ sâu (Dial Depth Gage)
- Ứng dụng: Đo độ sâu của các lỗ, khe rãnh.
- Ví dụ: Đo độ sâu của lỗ khoan, độ sâu của rãnh.
Đồng hồ đo chiều cao (Dial Height Gage)
- Ứng dụng: Đo chiều cao và các kích thước khác trong quá trình gia công cơ khí.
- Ví dụ: Đo chiều cao của chi tiết gia công, kiểm tra độ phẳng của bề mặt.
Đồng hồ đo lỗ (Dial Bore Gage)
- Ứng dụng: Đo đường kính trong của các lỗ.
- Ví dụ: Đo đường kính của xi lanh, ống.
Ứng dụng của đồng hồ kim
- Gia công cơ khí: Đo các kích thước và kiểm tra chất lượng sản phẩm trong quá trình sản xuất và gia công.
- Kiểm tra chất lượng: Đảm bảo các sản phẩm đạt tiêu chuẩn chất lượng trước khi xuất xưởng.
- Nghiên cứu và phát triển: Sử dụng trong các phòng thí nghiệm để đo lường và phân tích các mẫu vật.
Lợi ích của đồng hồ kim
- Độ chính xác cao: Cung cấp các kết quả đo lường chính xác, đáng tin cậy.
- Dễ sử dụng: Thiết kế đơn giản, dễ đọc kết quả trên mặt đồng hồ.
- Bền bỉ: Thiết kế chắc chắn, có thể sử dụng trong nhiều môi trường khác nhau.
Ví dụ về sản phẩm
- Mitutoyo 2046S Dial Indicator: Đồng hồ so với độ chính xác cao, lý tưởng cho các ứng dụng đo lường cơ khí.
- Starrett 25-441J Dial Indicator: Đồng hồ so với khả năng đo chính xác, thích hợp cho các ứng dụng kiểm tra chất lượng.
- Brown & Sharpe Bestest-5 Dial Test Indicator: Đồng hồ kiểm tra với độ nhạy cao, sử dụng trong các ứng dụng gia công cơ khí.
Lựa chọn đồng hồ kim phù hợp
- Độ chính xác và phạm vi đo: Chọn đồng hồ có độ chính xác và phạm vi đo phù hợp với ứng dụng cụ thể.
- Loại ứng dụng: Chọn loại đồng hồ (so, độ sâu, chiều cao, đo lỗ) phù hợp với nhu cầu đo lường cụ thể.
- Chất lượng và thương hiệu: Chọn sản phẩm từ các thương hiệu uy tín để đảm bảo chất lượng và độ bền.
Đồng hồ kim là công cụ quan trọng trong nhiều lĩnh vực đo lường và kiểm tra, giúp đảm bảo độ chính xác và chất lượng của các sản phẩm và quy trình sản xuất. Việc lựa chọn đúng loại đồng hồ kim phù hợp với nhu cầu cụ thể sẽ giúp đạt được kết quả đo lường tốt nhất
