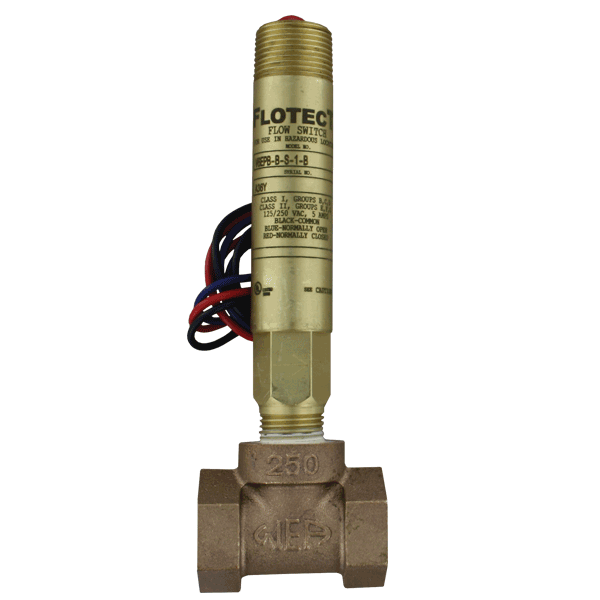

SERIES V6 – CÔNG TẮC DÒNG CHẢY

Dịch vụ: Khí hoặc chất lỏng tương thích với vật liệu được làm ướt.

Vật liệu: Các kiểu động cơ V6 tiêu chuẩn: Cánh gạt: 301 SS; Thân dưới: đồng thau hoặc 303 SS; Nam châm: gốm; Loại khác: 301, 302 SS; Tê: đồng thau, sắt, thép rèn, hoặc 304 SS.

Các kiểu máy dòng chảy thấp V6: Thân dưới: đồng thau hoặc 303 SS; Tê: đồng thau hoặc 304 SS; Nam châm: gốm; O-ring: Buna-N tiêu chuẩn, Fluoroelastomer tùy chọn; Loại khác: 301, 302 SS.

Giới hạn nhiệt độ: -4 đến 220 ° F (-20 đến 105 ° C) Tiêu chuẩn, tùy chọn nhiệt độ cao MT 400 ° F (205 ° C) (MT không phải UL, CSA, ATEX, IECEx hoặc KC) ATEX Tuân thủ AT, IECEx IEC Tùy chọn và KC (KC Option), Nhiệt độ môi trường -4 đến 167 ° F (-20 đến 75 ° C) Nhiệt độ quy trình: -4 đến 220 ° F (-20 đến 105 ° C).

Giới hạn áp suất: Phần thân dưới bằng đồng thau không có kiểu tee 1000 psig (69 bar), phần thân dưới 303 SS không có kiểu tee 2000 psig (138 bar). Các mẫu tee bằng đồng thau 250 psi (17,2 bar), các mẫu tee sắt 1000 psi (69 bar), các mẫu tee bằng thép không gỉ và rèn 2000 psi (138 bar), các mẫu lưu lượng thấp 1450 psi (100 bar).

Đánh giá bao vây: Chống thời tiết và chống cháy nổ. Được liệt kê với UL và CSA cho Lớp I, Nhóm A, B, C và D; Loại II, Nhóm E, F và G. (Chỉ nhóm A trên các kiểu máy thân bằng thép không gỉ). ATEX CE 2813 II 2 G Ex db IIC T6 Gb Nhiệt độ quy trình ≤75 ° C Nhiệt độ thay thế Lớp T5 Nhiệt độ quy trình ≤90 ° C, 115 ° C (T4) Nhiệt độ quy trình ≤105 ° C tham khảo ý kiến ​​nhà máy.

Giấy chứng nhận loại EU: KEMA 04ATEX2128.

Tiêu chuẩn ATEX: EN 60079-0: 2012 + A11: 2013; EN 60079-1: 2014.

Chứng nhận IECEx: Đối với Ex db IIC T6 Gb Nhiệt độ quy trình ≤75 ° C Nhiệt độ thay thế Lớp T5 Nhiệt độ quy trình ≤90 ° C, 115 ° C (T4) Nhiệt độ quy trình ≤105 ° C tham khảo ý kiến ​​nhà máy.

Chứng chỉ phù hợp của IECEx: IECEx DEK 11.0039; Tiêu chuẩn IECEx: IEC 60079-0: 2011; IEC 60079-1: 2014; Chứng nhận Hàn Quốc (KC) cho: Ex d IIC T6 Gb Process Temp ≤75 ° C; Số chứng chỉ KTL: 12-KB4BO-0091.Loại công tắc: Tiêu chuẩn chuyển mạch nhanh SPDT, tùy chọn chuyển đổi chuyển đổi nhanh DPDT.

Đánh giá điện: Các kiểu UL: 5 A @ 125/250 VAC. Các mô hình CSA, ATEX và IECEx: 5 A @ 125/250 VAC (V ~); 5A độ phân giải, 3 A chỉ số @ 30 VDC (V). Tùy chọn MV: .1 A @ 125 VAC (V ~). Tùy chọn MT: 5 A @ 125/250 VAC (V ~). [Tùy chọn MT không phải UL, CSA, ATEX hoặc IECEx].

Kết nối điện: Kiểu UL: 18 AWG, dài 18 “(457,20 mm). Kiểu ATEX / CSA / IECEx: khối thiết bị đầu cuối. Thân máy: Đồng thau hoặc thép không gỉ 303.

Kết nối ống dẫn: tiêu chuẩn NPT nam 3/4 “(19,05 mm), NPT hoặc M25 nữ 3/4” (19,05 mm) với tùy chọn BSPT trên các mẫu hộp nối.

Kết nối quy trình: NPT nam 1/2 “(12,70 mm) hoặc BSPT nam 1/2” (12,70 mm) trên các kiểu máy không có tee.

Định hướng lắp đặt: Công tắc có thể được lắp đặt ở bất kỳ vị trí nào nhưng tốc độ dòng khởi động / ngắt dòng trong biểu đồ dựa trên các lần chạy ống ngang và là giá trị danh nghĩa.

Điều chỉnh điểm đặt: Không có kiểu động cơ V6 tiêu chuẩn nào. Không có các mô hình tee, cánh có thể cắt nhỏ. Các mô hình dòng chảy thấp có thể điều chỉnh trường trong phạm vi được hiển thị. Xem biểu đồ đặt điểm trên trang Danh mục.

Trọng lượng: 2 đến 6 lb (0,9 đến 2,7 kg) tùy thuộc vào cấu trúc.

Các tùy chọn không được hiển thị: Hiệu chuẩn tùy chỉnh, ống lót, tee PVC, cánh gia cố, rơ le DPDT.

Phê duyệt của cơ quan: ATEX, CE, CSA, IECEx, KTL, UL.
