Bông Lọc Bụi Công Nghiệp G4: Nền Tảng Kỹ Thuật Và Giải Pháp Xử Lý Không Khí Chuyên Sâu

Trong môi trường sản xuất công nghiệp, chất lượng không khí không chỉ ảnh hưởng đến sức khỏe người lao động mà còn quyết định độ bền của hệ thống máy móc, thiết bị điện tử và tỷ lệ đạt chuẩn của thành phẩm. Hệ thống thông gió và điều hòa không khí trung tâm (HVAC) phải liên tục hút vào và luân chuyển một khối lượng khổng lồ không khí, kéo theo vô số các hạt bụi lơ lửng, cát, mạt kim loại và rác vô cơ. Tại điểm giao cắt đầu tiên của luồng khí này, bông lọc bụi công nghiệp G4 đóng vai trò là thiết bị lọc sơ cấp (Pre-filter), gánh vác toàn bộ tải lượng ô nhiễm thô.

Là một chuyên trang kỹ thuật, bài viết này được xây dựng nhằm cung cấp cho các kỹ sư cơ điện (M&E), đơn vị vận hành nhà máy và nhà thầu thi công phòng sạch một nền tảng kiến thức toàn diện. Chúng tôi sẽ đi sâu vào việc giải phẫu cấu trúc vật liệu, phân tích thông số khí động học theo tiêu chuẩn quốc tế, nguyên lý làm sạch không khí và hướng dẫn tối ưu hóa quy trình bảo trì cho vật liệu lọc G4.

1. Định Nghĩa Bông Lọc Bụi Công Nghiệp G4

Bông lọc bụi công nghiệp G4 là vật liệu lọc không dệt (Non-woven filter media), được sản xuất chuyên biệt để lọc tách các hạt vật chất rắn có kích thước lớn lơ lửng trong không khí. Tiền tố "G4" là định danh cho cấp độ cao nhất trong phân khúc lọc thô (Coarse Filters) theo quy chuẩn phân loại của Châu Âu.

Với độ dày tiêu chuẩn 20mm, màng lọc G4 có nhiệm vụ đánh chặn các hạt bụi có đường kính từ 5 micromet đến trên 10 micromet. Mặc dù không có khả năng loại bỏ các hạt bụi siêu mịn (PM2.5) hay vi khuẩn, nhưng bông lọc G4 lại là một mắt xích không thể thiếu để bảo vệ các màng lọc tinh và hệ thống cơ khí đắt tiền khỏi tình trạng quá tải và bít tắc.

2. Tiêu Chuẩn Đánh Giá Và Hệ Quy Chiếu Quốc Tế

Để một cuộn bông lọc được lưu hành trong các công trình công nghiệp, nó phải vượt qua các bài kiểm tra nghiêm ngặt tại phòng thí nghiệm và đạt các chứng nhận quốc tế.

2.1. Tiêu Chuẩn Châu Âu EN 779:2012

Hệ thống EN 779 phân chia bộ lọc thô thành các cấp G1, G2, G3 và G4. Phương pháp thử nghiệm sử dụng hỗn hợp bụi tổng hợp ASHRAE (bao gồm bụi sa mạc chuẩn, bột than và sợi cotton) để mô phỏng bụi công nghiệp. Để được dán nhãn G4, vật liệu phải chứng minh được hiệu suất giữ bụi trung bình (Average Arrestance - Am) nằm trong khoảng từ 90% đến 95% tính theo trọng lượng.

2.2. Tiêu Chuẩn Toàn Cầu ISO 16890

Ngành công nghiệp lọc khí thế giới đang dần dịch chuyển sang tiêu chuẩn ISO 16890, đánh giá hiệu suất dựa trên phổ phân bố kích thước hạt bụi thực tế. Theo bộ quy chuẩn quy đổi, bông lọc bụi G4 tương đương với cấp ISO Coarse 60% - 70%. Nghĩa là vật liệu này có khả năng bắt giữ hiệu quả hơn 60% tổng khối lượng các hạt bụi có kích thước từ 10 micromet trở lên (PM10).

3. Cấu Tạo Vật Liệu Và Công Nghệ Chế Tạo

Hiệu năng hoạt động bền bỉ của bông lọc công nghiệp trong các môi trường khắc nghiệt là kết quả của nền tảng khoa học vật liệu polymer tiên tiến.

3.1. Sợi Tổng Hợp Polyester (PET) Nguyên Sinh

Bông lọc G4 được sản xuất từ 100% sợi Polyester (Polyethylene Terephthalate). Vật liệu này cung cấp các đặc tính cơ lý hóa vượt trội so với sợi tự nhiên hoặc sợi thủy tinh trong ứng dụng lọc thô:

• Độ bền xé rách (Tensile Strength): Sợi PET rất dai, cho phép màng lọc chịu đựng lực kéo và áp lực động năng từ luồng gió có vận tốc lên tới 2.5 m/s mà không bị phá vỡ cấu trúc.
• Đặc tính kỵ nước (Hydrophobic): Trong hệ thống cấp khí tươi, độ ẩm từ sương mù hoặc mưa có thể đạt 100% RH. Sợi PET không hấp thụ nước, đảm bảo lớp bông không bị xẹp, mủn nát hay sinh nấm mốc.
• Tính trơ hóa học: Vật liệu không phản ứng với hầu hết các dung môi công nghiệp nhẹ, sương dầu, và đặc biệt là không chứa silicon (Silicon-free), đảm bảo an toàn tuyệt đối khi sử dụng làm lọc cấp khí cho các dây chuyền sơn tĩnh điện.

3.2. Cấu Trúc Khối Lượng Riêng Kép (Gradient Density)

Đây là công nghệ cốt lõi giúp phân biệt bông lọc công nghiệp với bông gòn thông thường. Các sợi PET không được rải đồng đều mà được máy móc sắp xếp và gia nhiệt để tạo ra mật độ tăng dần theo chiều hướng gió luân chuyển:

• Bề mặt đón gió (Air-entering side): Cấu trúc thưa, tơi xốp. Lớp này làm nhiệm vụ như một vùng đệm, cho phép các hạt rác, mùn cưa và bụi thô đi xuyên qua bề mặt và mắc kẹt sâu bên trong lõi màng lọc. Kỹ thuật này ngăn chặn hiện tượng nghẽn bề mặt (Surface Blinding), giúp kéo dài thời gian sử dụng trước khi màng lọc bị bít kín hoàn toàn.
• Bề mặt thoát gió (Air-leaving side): Nằm ở mặt sau, được ép bằng rulo nhiệt độ cao (Calendering) tạo thành một bề mặt phẳng, láng mịn và cực kỳ đặc khít. Lớp này làm nhiệm vụ chốt chặn cuối cùng, bắt giữ các hạt bụi mịn gọn hơn. Đồng thời, việc ép nhiệt giúp khóa chặt cấu trúc sợi, ngăn không cho các xơ bông bong tróc và bị cuốn vào dòng khí sạch.

4. Bảng Thông Số Kỹ Thuật Khí Động Học Mức Tiêu Chuẩn

Để bóc tách khối lượng vật tư và thiết lập thông số trên phần mềm thiết kế ống gió, kỹ sư M&E cần bám sát bảng dữ liệu thông số kỹ thuật danh định của bông lọc G4 dưới đây.

5. Nguyên Lý Động Lực Học Của Quá Trình Bắt Bụi

Khả năng lọc bụi của bông công nghiệp không chỉ phụ thuộc vào kích thước lỗ hổng giữa các sợi mà là kết quả của 4 cơ chế vật lý tương tác qua lại trong hệ chất lưu (khí).

• Cơ chế sàng lọc (Straining / Sieving): Nguyên lý vật lý cơ bản nhất. Khi kích thước của một hạt bụi lớn hơn khoảng cách khe hở giữa hai sợi vật liệu kề nhau, hạt bụi đó sẽ bị cản lại và mắc kẹt trên bề mặt đón gió.
• Va chạm quán tính (Inertial Impaction): Dòng không khí luồn lách liên tục qua mạng lưới sợi dích dắc. Các hạt bụi lớn có khối lượng nặng nên mang theo động lượng cao. Khi luồng khí đổi hướng đột ngột để vòng qua sợi bông, hạt bụi không thể bẻ lái kịp do quán tính, dẫn đến lao thẳng và đập vỡ động năng, bám chặt vào sợi PET.
• Đánh chặn động học (Interception): Áp dụng cho các hạt bụi cỡ trung bình đi dọc theo các đường sức lưu thể. Khi quỹ đạo di chuyển của chúng trượt ngang qua một sợi vật liệu với khoảng cách nhỏ hơn bán kính của chính hạt bụi, chúng sẽ chạm vào bề mặt sợi và bị sức cản ma sát giữ lại.
• Lực hút Van der Waals: Sau khi các cơ chế trên đưa hạt bụi tiếp xúc với sợi polymer, một lực tương tác tĩnh điện yếu ở cấp độ phân tử (Lực Van der Waals) sẽ khóa chặt hạt bụi vào sợi bông, ngăn không cho chúng bị lực gió xé rời và đẩy vào hệ thống.

6. Ứng Dụng Đa Ngành Của Bông Lọc Công Nghiệp G4

Với độ bền cao, hiệu suất lọc tốt và giá thành kinh tế, vật liệu lọc G4 được coi là "xương sống" trong phân khúc tiền lọc của hàng loạt hệ thống công nghiệp.

6.1. Trạm Xử Lý Không Khí Trung Tâm (AHU / PAU)

Tại các nhà máy và tòa nhà, bông G4 được gia công thành khung lọc lắp đặt tại buồng hòa trộn gió (Mixing Box) của tủ AHU. Chức năng của nó là bảo vệ dàn Coil trao đổi nhiệt khỏi cáu cặn bùn đất, duy trì hệ số truyền nhiệt lạnh tối đa và tiết kiệm điện năng cho hệ thống máy nén Chiller.

6.2. Hệ Thống Phòng Sạch (Cleanroom) Tiêu Chuẩn ISO

Trong các xưởng sản xuất dược phẩm, thiết bị y tế hay vi mạch bán dẫn, màng lọc HEPA/ULPA là thiết bị tối quan trọng và có giá thành rất cao. Bông lọc G4 được lắp đặt ở đầu nguồn cấp khí để loại bỏ 95% tải trọng bụi thô. Việc này làm giảm áp lực trực tiếp lên màng HEPA, kéo dài tuổi thọ của bộ siêu lọc từ vài tháng lên đến 2 năm.

6.3. Buồng Sơn Công Nghiệp (Paint Booth)

Cung cấp luồng khí sạch bụi cho phòng phun sơn ô tô và chế biến đồ gỗ cao cấp. Bông lọc G4 (Cam kết không chứa silicon) đảm nhiệm vai trò lọc ở cửa hút gió tươi, bảo vệ lớp màng lọc trần (Ceiling filter) và ngăn ngừa các lỗi rỗ hạt, mắt cá trên bề mặt sơn bóng.

6.4. Bảo Vệ Thiết Bị Cơ Khí Và Điện Tử Nặng

Bông G4 được cắt nhỏ để lót ở lam gió cửa hút của máy nén khí trục vít, tủ điện điều khiển PLC, máy biến áp và máy phát điện công nghiệp. Lớp lọc ngăn mạt sắt, bụi kim loại và côn trùng xâm nhập gây đoản mạch hoặc mài mòn thiết bị.

7. Các Phương Pháp Gia Công Khung Lọc Trong Thiết Kế HVAC

Để dễ dàng thay thế và đảm bảo độ kín khít trong hệ thống ống gió, cuộn bông G4 thường được cắt và gia công thành các khung lọc (Panel Filters) cố định.

7.1. Khung Lọc Dạng Phẳng (Flat Panel Filter)

Vật liệu được cắt thành tấm phẳng, kẹp giữa hai lớp lưới thép hàn và bọc viền nhôm định hình hoặc tôn mạ kẽm. Ưu điểm là thi công rất nhanh và rẻ. Tuy nhiên, nhược điểm là diện tích mặt thoáng nhỏ, khiến chênh áp cao và vòng đời sử dụng ngắn. Chỉ nên dùng cho các quạt hút thông gió cục bộ có lưu lượng gió thấp.

7.2. Khung Lọc Dạng Uốn Sóng (Pleated V-Bank Panel)

Là giải pháp thiết kế bắt buộc cho hệ thống AHU công suất lớn. Bông lọc được dán lưới định hình và dập nếp ziczac chữ V liên tục. Kỹ thuật này làm tăng diện tích bề mặt tiếp xúc khí lên gấp 2.5 đến 3 lần. Việc mở rộng diện tích giúp giảm vận tốc luồng khí đi qua từng sợi bông xuống dưới mốc an toàn 2.5 m/s, hạ thấp sức cản tĩnh ban đầu và gia tăng dung lượng chứa bụi cực đại (DHC).

8. Quy Trình Vận Hành Và Vệ Sinh Màng Lọc Chuẩn SOP

Lợi thế lớn nhất của sợi Polyester tổng hợp là khả năng tái sử dụng (Washable) thông qua quá trình bảo trì, giúp nhà máy giảm thiểu đáng kể chi phí vật tư tiêu hao (OPEX).

1. Giám sát qua đồng hồ chênh áp: Kỹ thuật viên không ước lượng thời gian bằng cảm quan. Theo dõi đồng hồ Magnehelic lắp trên vách AHU. Khi áp suất tĩnh vượt mốc 150 Pa đến 200 Pa, màng lọc cần được tháo gỡ bảo trì. Tuyệt đối không vận hành hệ thống khi áp suất chạm 250 Pa, lực âm của quạt có thể hút rách màng lọc gây lọt khí (Bypass).
2. Vệ sinh thổi khô (Khí nén): Mang tấm lọc ra ngoài không gian thoáng. Sử dụng súng khí nén áp lực thấp (< 4 bar) thổi ngược chiều hướng gió thổi qua máy (tức là thổi từ mặt láng mịn sang mặt xốp) để đẩy các mảng bụi lớn văng ra ngoài.
3. Vệ sinh ướt (Dung dịch pha loãng): Nếu bông lọc bị bám sương dầu mỡ, có thể ngâm vào bồn nước ấm pha chất tẩy rửa nhẹ. Xả lại nhẹ nhàng dưới vòi nước tự nhiên. Lưu ý nghiêm ngặt: Tuyệt đối không sử dụng bàn chải cứng cọ xát hoặc máy rửa xe áp lực cao bắn trực tiếp. Lực cơ học này sẽ phá vỡ liên kết nhiệt của sợi vật liệu, tạo ra các lỗ rách lớn khiến bụi lọt qua dễ dàng.
4. Khôi phục và lắp ráp: Phơi khô tấm bông tự nhiên đến khi khô ráo 100%. Cấm lắp vật liệu ướt vào hệ thống vì sẽ cản trở hoàn toàn luồng gió và là tác nhân sinh nở nấm mốc trong đường ống lạnh. Lắp đúng chiều hướng gió (mặt xốp đón gió, mặt láng thoát gió).

Khuyến nghị: Màng bông G4 chỉ nên vệ sinh tối đa 3 lần. Các lần giặt rửa làm mạng lưới sợi dãn ra, khiến hiệu suất lọc bị tụt dốc. Lúc này bắt buộc phải thay vật tư mới.

9. Cách Phân Biệt Vật Tư Lọc G4 Kém Chất Lượng

Trên thị trường có nhiều sản phẩm bị bớt xén vật liệu nhưng vẫn dán mác chuẩn G4. Để nghiệm thu dự án an toàn, nhà thầu cần kiểm tra kỹ vật lý cuộn bông:

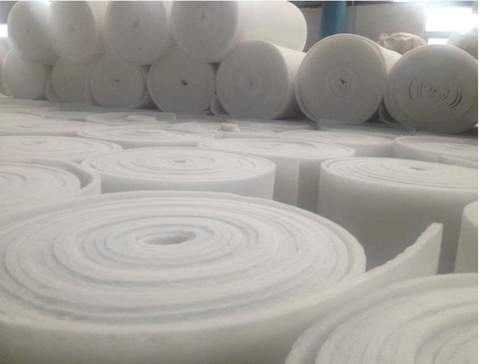

• Kiểm tra định lượng bằng cân: Một cuộn kích thước 2m x 20m x 20mm chuẩn phải nặng từ 14.5 kg đến 16 kg. Hàng kém chất lượng được đánh bọt xốp tạo độ dày ảo nhưng rỗng ruột, chỉ nặng từ 10 - 12 kg, không đủ mật độ sợi cản bụi.
• Kiểm tra xử lý mặt thoát gió: Mặt sau của vật liệu phải trơn láng, cứng cáp do được ép gia nhiệt. Hàng rẻ tiền để xù xì cả hai mặt, sờ tay vào thấy rụng xơ bông lả tả. Lượng tơ bông này sẽ bị quạt ly tâm hút vào làm hỏng màng lọc tinh phía sau.
• Khả năng phục hồi kết cấu: Dùng lòng bàn tay ấn mạnh xuống cuộn bông. Hàng đạt chuẩn có độ nảy tốt, phục hồi bề dày 20mm ngay lập tức. Hàng giả bị xẹp lép vĩnh viễn, khi gặp áp lực gió sẽ bẹp rúm lại.

10. Liên Hệ Tư Vấn Kỹ Thuật Và Cung Cấp Vật Tư Lọc Bụi

Sự hoạt động trơn tru của toàn bộ hệ thống cơ điện phụ thuộc rất lớn vào chất lượng của lớp lọc thô đầu vào. VIETPHAT là nhà cung cấp vật tư lọc khí công nghiệp, bông lọc bụi G4 và thiết bị phòng sạch uy tín hàng đầu cho các nhà thầu M&E trên toàn quốc.

Chúng tôi cung cấp trực tiếp cuộn bông vật liệu nhập khẩu đạt chuẩn EN 779/ISO 16890, đảm bảo độ chịu lực cao, định lượng chuẩn xác. Bên cạnh đó, VIETPHAT sở hữu dây chuyền tự động nhận gia công cắt, dập nếp ziczac và sản xuất khung lọc thô (Panel, V-bank) bằng khung nhôm, kẽm, Inox theo mọi yêu cầu kích thước phi tiêu chuẩn. Cung cấp đầy đủ giấy chứng nhận xuất xưởng, Test Report, CO, CQ cho hồ sơ dự án.
