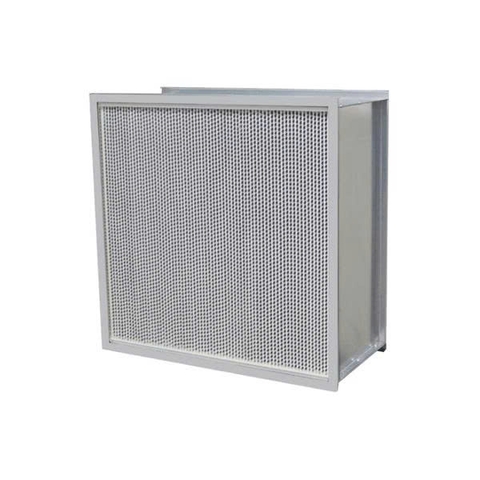

Hộp Lọc Khí Khung Tôn 1200x700x600mm: Thiết Bị Cốt Lõi Cho Mạng Lưới Ống Gió HVAC

Trong việc triển khai hệ thống thông gió và điều hòa không khí (HVAC), yêu cầu lọc sạch bụi bẩn không chỉ giới hạn ở vị trí tủ AHU trung tâm. Tại các nhánh cấp gió tươi (Make-up Air), hệ thống hút khí thải, hay các cụm thu hồi nhiệt (ERV/HRV), việc thiết lập một trạm lọc khí ngay trên đường ống là vô cùng cần thiết. Hộp lọc khí khung tôn (Duct Filter Box / Side Access Housing) được sinh ra để đảm nhận trọng trách này.

Với quy cách 1200x700x600mm, đây là kích thước tầm trung phổ biến, đáp ứng hoàn hảo cho các tuyến ống dẫn khí có lưu lượng vừa và lớn tại các nhà xưởng, trung tâm thương mại và bệnh viện. Bài viết dưới đây sẽ cung cấp tài liệu phân tích kỹ thuật chuyên sâu về cấu tạo, nguyên lý chống lọt khí và phương pháp lắp đặt module của hộp lọc này.

1. Bảng Thông Số Kỹ Thuật Định Mức (Technical Specifications)

Kích thước 1200x700x600mm được tính toán để cân bằng giữa lưu lượng khí đi qua và khả năng chịu lực của vật liệu vỏ hộp, đảm bảo không bị rung lắc hay biến dạng khi quạt hoạt động ở công suất đỉnh.

2. Phân Tích Thiết Kế Cơ Khí Và Chống Rò Rỉ Kép

Một chiếc hộp lọc đạt chuẩn phải giải quyết được hai bài toán hóc búa: Chịu được áp suất tĩnh cực lớn mà không bung mí, và ngăn chặn tuyệt đối hiện tượng lọt khí chưa lọc qua khe hở (Bypass leakage).

2.1. Cấu Trúc Khung Tôn Mạ Kẽm Chịu Lực

Với chiều ngang 1200mm, áp lực hút/đẩy của gió tác động lên vách tôn là đáng kể. Việc sử dụng tôn mạ kẽm độ dày 1.0mm - 1.2mm, kết hợp với các đường chấn gân chéo hình chữ X trên bề mặt giúp vỏ hộp tăng cứng cơ học, triệt tiêu sự rung động và âm thanh phập phồng (drumming effect). Lớp mạ kẽm dày bảo vệ thiết bị an toàn trước các tác nhân gây rỉ sét từ môi trường và hơi ẩm của dòng khí.

2.2. Sự Đột Phá Của "Cửa Hông Khóa Mỏ Vịt"

Hộp lọc trên đường ống bắt buộc phải có cửa bảo trì bên hông (Side Access Door). Nếu không, khi màng lọc bị tắc, nhà thầu sẽ phải rã cả tuyến ống gió để thay thế. Cửa hông của hộp 1200x700x600mm được trang bị hệ thống bản lề vững chắc và các chốt khóa mỏ vịt (Toggle Latch) tạo lực ép cực mạnh. Kết hợp với viền ron cao su xốp EVA dán xung quanh mí cửa, hộp lọc trở thành một buồng kín hoàn toàn khi đóng lại, đảm bảo áp suất gió không bị thất thoát ra ngoài tầng kỹ thuật.

2.3. Rãnh Trượt Đa Cấp Và Khe Khóa Khí

Bên trong không gian sâu 600mm, nhà sản xuất sẽ hàn các rãnh dẫn hướng (Slide-in tracks) bằng thép. Thường sẽ có cấu hình rãnh đôi: rãnh đầu tiên (rộng ~50mm) để cắm màng lọc thô G4 cản rác, rãnh thứ hai (rộng 21mm hoặc 25mm) để cắm màng lọc tinh F8 hoặc tấm khử mùi. Các rãnh này được lót ron ma sát, ôm khít lấy khung màng lọc, buộc luồng không khí phải đi xuyên qua lớp vật liệu mà không được lách qua viền mép.

3. Ứng Dụng Thực Tiễn Tại Các Công Trình M&E

Hộp lọc 1200x700x600mm là giải pháp hoàn hảo để xử lý không khí phân tán, không phụ thuộc hoàn toàn vào AHU trung tâm:

• Lọc gió tươi trung tâm (Make-up Air Units): Bố trí trên đường ống hút gió tươi cấp cho các tầng nhà. Hộp lọc cản lại khói bụi, lá cây, côn trùng trước khi đẩy gió sạch qua quạt cấp để hòa trộn vào hệ thống làm mát.
• Xử lý khí thải và khử mùi: Lắp trên ống xả của khu vực bếp ăn công nghiệp, phòng thí nghiệm hóa chất hoặc xưởng hàn. Hộp chứa các màng lọc Carbon than hoạt tính để hấp thụ khí độc, mùi hôi trước khi thải ra môi trường.
• Bảo vệ lõi thiết bị thu hồi nhiệt (Heat Recovery): Đóng vai trò là tiền lọc chắn rác bảo vệ tấm tổ ong giấy trao đổi nhiệt đắt tiền của máy ERV khỏi sự bít tắc do bụi tích tụ.

4. Hướng Dẫn Thi Công Lắp Đặt Và Bảo Trì Đúng Chuẩn

Để hệ thống hộp lọc vận hành an toàn trên hệ thống treo trần, kỹ thuật viên thi công cần tuân thủ các nguyên tắc sau:

1. Module hóa tấm lọc bên trong: Với chiều ngang 1200mm, ta không dùng một tấm lọc nguyên khổ 1.2 mét vì sẽ rất nặng, yếu và khó kéo ra khỏi cửa hông. Phải sử dụng 2 tấm lọc kích thước 600x700mm ghép nối tiếp nhau đẩy vào rãnh. Giữa 2 tấm lọc phải dán ron để chúng ép sát vào nhau, chống lọt khí ở điểm nối.
2. Gia cố hệ thống treo (Support System): Khối lượng của cụm Filter Box cùng các màng lọc bên trong là rất nặng. Tại vị trí đấu nối hộp lọc, nhà thầu bắt buộc phải cấy 4 ty ren (phi 10 hoặc phi 12) thả từ trần bê tông xuống, kết hợp 2 thanh U (Unistrut) để đỡ phần bụng của hộp lọc. Không được để hộp lọc treo "lơ lửng" bám vào 2 đầu bích ống gió vì sẽ gây xệ gãy hệ thống.
3. Định kỳ kiểm tra qua cổng test áp: Hãy gắn 2 đầu dò chênh áp (Test ports) trước và sau hộp lọc kết nối về đồng hồ Magnehelic. Khi chênh áp vượt ngưỡng 250 Pa (đối với lọc thô) hoặc 450 Pa (đối với lọc tinh), đó là lúc cần mở khóa mỏ vịt cửa hông để kéo màng lọc ra thay thế.

5. VIETPHAT - Nhà Máy Sản Xuất Gia Công Hộp Lọc Khí & Ống Gió

Sản xuất cụm Filter Box đòi hỏi hệ thống máy chấn CNC hiện đại để đảm bảo độ chuẩn xác của các thanh ray trượt và sự vuông vức của mặt bích. VIETPHAT là tổng kho sản xuất trực tiếp ống gió, phụ kiện ống gió và các thiết bị hộp lọc khí công nghiệp chuyên nghiệp hàng đầu tại Việt Nam.

Hộp lọc khung tôn 1200x700x600mm của VIETPHAT được gia công sắc nét, độ kín khí đạt chuẩn, cửa thăm thao tác nhẹ nhàng cùng chốt khóa chắc chắn. Đồng thời, chúng tôi cung cấp đồng bộ các loại màng lọc G4, F8, Carbon dạng module ghép nối tương thích 100% với hộp lọc, đi kèm giấy tờ xuất xưởng, Test Report, CO, CQ minh bạch cho dự án.

Liên Hệ Tư Vấn Kỹ Thuật & Báo Giá
Zalo: 0971 344 344
Nhân viên phục vụ 24/7: 0827 077 078 – 0829 077 078 - 0824 077 078 - 0825 077 078
Email: sales@vietphat.com
Website: www.vietphat.com
Dịch vụ: Giao hàng & triển khai tận nơi toàn quốc
