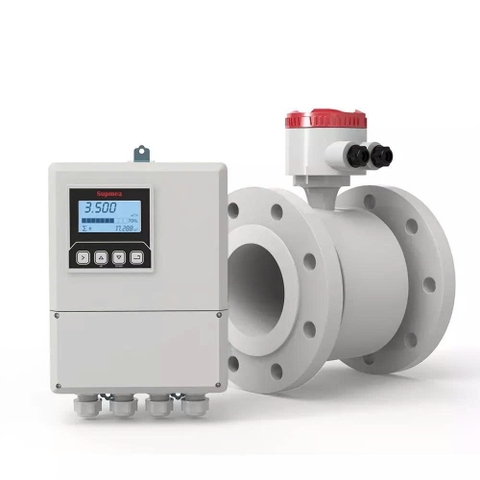

Đồng Hồ Điện Từ Chống Cháy Nổ KMSG-8500MI-Ex (DN500A): Trạm Đo Lường An Toàn Cho Đường Ống Cỡ Lớn
Việc đo lường lưu lượng trên các đường ống có kích thước khổng lồ (đường kính nửa mét) vốn dĩ đã là một thách thức lớn về mặt cơ khí và thủy lực. Tuy nhiên, khi đường ống này lại nằm trong các khu vực tiềm ẩn nguy cơ cháy nổ cao (Hazardous Areas) như nhà máy lọc hóa dầu, trạm trung chuyển dung môi, hay hố gom khí Biogas, thì bài toán đặt ra cho các kỹ sư cơ điện (M&E) không chỉ là độ chính xác mà còn là Sự an toàn tuyệt đối (ATEX/IECEx).
Sản phẩm Đồng hồ đo lưu lượng điện từ KMSG-8500MI-Ex-DN500A được thiết kế để giải quyết trọn vẹn bài toán đó. Sự kết hợp giữa quy cách DN500 (20 inch) cỡ đại, chứng nhận chống cháy nổ Ex d (Flameproof), và hệ thống cảm biến điện từ siêu nhạy biến nó thành một "trạm kiểm soát lưu lượng" không thể thiếu trên các tuyến ống truyền tải năng lượng và hóa chất trọng yếu.
1. Bảng Thông Số Kỹ Thuật Định Mức (Technical Specifications)
Phiên bản DN500A sở hữu mặt bích chuẩn công nghiệp chịu lực cao, kết hợp với bộ vi xử lý tín hiệu mạnh mẽ để phóng từ trường xuyên qua khối chất lỏng có tiết diện lớn.
| Hạng Mục Đặc Tính | Thông Số Kỹ Thuật Danh Định |
|---|---|
| Mã sản phẩm (Model) | KMSG-8500MI-Ex (Phiên bản chuyên dụng chống cháy nổ) |
| Đường kính danh định (Size) | DN500A (Tương đương ống phi 508mm / 20 inch, bích chuẩn ANSI/DIN) |
| Tiêu chuẩn phòng nổ (Ex Approval) | Ex d ib IIC T6 Gb (Vỏ nhôm đúc chịu áp lực nổ, mạch an toàn tia lửa) |
| Nguyên lý hoạt động | Cảm ứng điện từ (Electromagnetic) - Không có rào cản cơ học |
| Môi chất đo lường (Medium) | Chất lỏng dẫn điện (≥ 5 μS/cm): Hóa chất, nước thải, dung môi có gốc nước... |
| Cấp chính xác (Accuracy) | ± 0.5% trên toàn dải đo thực tế |
| Vật liệu lớp lót (Lining) | PTFE (Teflon), Cao su cứng (Hard Rubber), hoặc Neoprene (Tùy tính chất hóa học) |
| Vật liệu điện cực (Electrodes) | Inox 316L, Hastelloy C, Titanium, hoặc Tantalum |
| Áp suất làm việc tối đa (PN) | PN10 / PN16 (1.0 MPa - 1.6 MPa) |
| Tín hiệu ngõ ra (Output) | 4-20mA, Tần số/Xung (Pulse), Alarm Relay |
| Giao thức truyền thông | RS485 (Modbus RTU), HART Protocol |
| Nguồn cấp điện (Power Supply) | 220 VAC hoặc 24 VDC |
| Cấp bảo vệ vỏ ngoài (IP Rating) | IP65 (Tiêu chuẩn) hoặc IP68 (Màn hình rời cho hố ngập nước) |
2. Giải Mã Công Nghệ KMSG-8500MI-Ex Trên Đường Ống DN500
Việc chế tạo một thiết bị đo lường kích thước DN500 đạt chuẩn phòng nổ là một thành tựu cơ khí và điện tử phức tạp.
2.1. Cấu Trúc Vỏ Chống Nổ Xuyên Tâm (Flameproof Enclosure - Ex d)
Với các dung môi dễ bay hơi hoặc khí Methane (CH4) tại các trạm xử lý, nguy cơ khí gas lọt vào bộ hiển thị là rất lớn. Bộ điều khiển (Converter) của dòng KMSG-8500MI-Ex được bao bọc bởi hợp kim nhôm đúc siêu dày. Nếu xảy ra sự cố chập mạch tạo tia lửa bên trong làm bùng cháy lượng khí lọt vào, lớp vỏ này sẽ chịu được toàn bộ áp lực vụ nổ bên trong. Đồng thời, cấu trúc ren vành làm mát (Flame path) sẽ dập tắt ngọn lửa trước khi nó kịp thoát ra ngoài để kích nổ môi trường xung quanh.
2.2. Xử Lý Tín Hiệu Trên Đường Kính Nửa Mét
Ở đường ống DN500, khoảng cách giữa 2 điện cực đo lường lên tới 50cm. Để đảm bảo từ trường có thể xuyên thấu toàn bộ khối chất lỏng khổng lồ này, KMSG-8500MI-Ex được trang bị cuộn dây kích từ công suất lớn (High-power Excitation Coils) kết hợp với mạch khuếch đại tín hiệu nhiễu cực thấp. Điều này đảm bảo thiết bị có thể đo được dòng chảy chậm tới 0.1 m/s một cách chuẩn xác mà không bị mất tín hiệu.
2.3. Không Cản Trở Dòng Chảy (Zero Pressure Loss)
Với lưu lượng bơm có thể lên tới hàng chục nghìn khối mỗi giờ trên đường ống DN500, bất kỳ một vật cản cơ học nào (như cánh quạt của đồng hồ cơ) cũng sẽ tạo ra lực cản tĩnh khổng lồ, gây sụt áp và làm hỏng máy bơm. Ống đo của KMSG hoàn toàn rỗng, giúp bơm hoạt động ở hiệu suất tối đa, tiết kiệm hàng triệu đồng tiền điện mỗi tháng cho nhà máy.
3. Ứng Dụng Chuyên Biệt Tại Các Vùng Nguy Hiểm (Zone 1/Zone 2)
Model KMSG-8500MI-Ex-DN500A là thiết bị không thể thay thế cho các dự án hạ tầng công nghiệp nặng:
- Tổ hợp Hóa Dầu & Lọc Dầu: Lắp đặt trên các tuyến ống chính cấp nước làm mát, tuyến ống xả thải lẫn tạp chất hydrocarbon, dung môi công nghiệp.
- Trạm Bơm Nước Thải Tập Trung: Xử lý nước thải từ các khu công nghiệp hóa chất. Rác thải, bùn đặc, cát đá đều có thể đi qua đường ống DN500 rỗng này mà không gây tắc nghẽn.
- Hệ thống làm mát Tuabin Nhà máy điện: Đo lưu lượng tuần hoàn khổng lồ tại các khu vực có yêu cầu an toàn cháy nổ nghiêm ngặt.
4. Yêu Cầu Khắt Khe Khi Lắp Đặt & Thi Công (M&E)
Một thiết bị DN500 bằng thép đúc có trọng lượng lên tới hàng trăm kilogram. Việc thi công đòi hỏi sự cẩn trọng tuyệt đối:
- Gia Cố Giá Đỡ (Support): Tuyệt đối không để tải trọng khổng lồ của đồng hồ đè lên đường ống kết nối. Bắt buộc phải đổ bệ bê tông hoặc thiết kế hệ giá đỡ chữ U bằng thép chữ I để đỡ ngay dưới thân đồng hồ.
- Tuân Thủ Đoạn Ống Thẳng: Đối với ống DN500, đoạn ống thẳng phía trước phải dài tối thiểu 2.5 mét (5D) và phía sau là 1.5 mét (3D). Nếu lắp quá gần van bướm hoặc co cút cỡ lớn, dòng chảy rối (Turbulence) sẽ làm sai số đo lường.
- Nối Đất Chống Tĩnh Điện & Phòng Nổ: Hệ thống ống kích thước lớn sinh ra ma sát dòng chảy cực mạnh tạo tĩnh điện. Cáp tiếp địa của đồng hồ phải được đấu nối bằng ốc siết cáp chống nổ (Cable Gland Ex d) và hàn trực tiếp vào hệ thống tiếp địa sâu của nhà máy (điện trở < 10 Ohm) để ngăn ngừa đánh lửa và nhiễu tín hiệu.
