Quạt Ly Tâm Centrifugal SISW Arrangement 4 - Model FR 401 N: Hiệu Suất Cao, Bảo Trì Thấp
Trong các hệ thống thông gió công nghiệp, hút khí thải và điều hòa không khí trung tâm (HVAC), quạt ly tâm (Centrifugal Fan) đóng vai trò là "trái tim" luân chuyển các dòng khí. Việc lựa chọn đúng cấu hình quạt quyết định trực tiếp đến hiệu suất năng lượng, không gian lắp đặt và chi phí bảo trì của toàn bộ dự án.

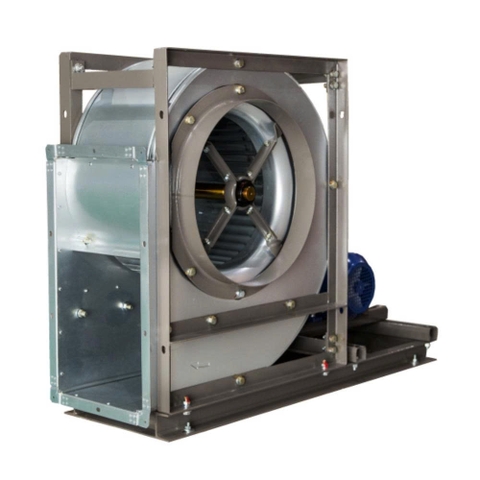

Sản phẩm Quạt ly tâm Model FR 401 N với cấu hình SISW (Single Inlet Single Width) và kiểu truyền động Arrangement 4 là một trong những chuẩn mực kỹ thuật được các nhà thầu cơ điện (M&E) ưa chuộng nhất. Thiết kế này mang lại sự cân bằng hoàn hảo giữa sức mạnh khí động học, sự nhỏ gọn trong lắp đặt và loại bỏ hoàn toàn các rắc rối về truyền động cơ khí.
1. Bảng Thông Số Kỹ Thuật Cơ Bản (Technical Specifications)
Model FR 401 N được thiết kế theo tiêu chuẩn công nghiệp quốc tế (như AMCA), đáp ứng các yêu cầu khắt khe về độ ồn và lưu lượng gió.
| Hạng Mục Đặc Tính | Thông Số Kỹ Thuật Danh Định |
|---|---|
| Mã sản phẩm (Model) | FR 401 N |
| Chủng loại (Fan Type) | Quạt ly tâm (Centrifugal Fan) |
| Kiểu hút gió (Inlet Type) | SISW (Single Inlet Single Width - Hút một phía) |
| Kiểu truyền động (Drive Type) | Arrangement 4 (Truyền động trực tiếp - Direct Drive) |
| Kích thước guồng cánh (Wheel Diameter) | ~ 400 mm (Theo định danh series 401) |
| Loại cánh quạt (Impeller Type) | Cánh nghiêng sau (Backward Inclined/Curved) - Hiệu suất cao, không quá tải |
| Vật liệu chế tạo vỏ (Casing) | Thép tấm SS400 / Thép mạ kẽm cường độ cao, sơn phủ tĩnh điện |
| Nhiệt độ luồng khí tối đa | Tối đa 80°C (Đối với dòng tiêu chuẩn) |
| Cân bằng động (Dynamic Balancing) | Tiêu chuẩn ISO 1940 (Cấp G2.5) đảm bảo vận hành êm ái |
| Bệ đỡ động cơ (Motor Pedestal) | Thép hàn gia cường, tích hợp đệm cao su giảm chấn |
2. Giải Mã Kỹ Thuật: SISW & Arrangement 4 Là Gì?
Để hiểu rõ giá trị của Model FR 401 N, chúng ta cần phân tích hai thuật ngữ cốt lõi trong thiết kế cơ khí của quạt ly tâm:
2.1. Thiết Kế SISW (Single Inlet Single Width)
SISW có nghĩa là "Hút một phía, một bề rộng". Cấu trúc vỏ quạt dạng vỏ ốc (volute casing) chỉ có một miệng hút gió duy nhất ở một mặt bên. Miệng thổi gió ra (discharge) được đặt vuông góc với trục quay. Thiết kế này đặc biệt phù hợp để kết nối trực tiếp với hệ thống đường ống gió (Ducting) để hút khí thải, hút mùi công nghiệp hoặc cấp gió tươi từ ngoài trời vào. Nó tạo ra áp suất tĩnh (Static Pressure) rất cao so với các loại quạt hướng trục.
2.2. Truyền Động Arrangement 4 (Direct Drive)
Theo tiêu chuẩn phân loại của AMCA (Hiệp hội Chuyển động và Kiểm soát Không khí Quốc tế), Arrangement 4 quy định cách thức lắp đặt động cơ như sau: Guồng cánh quạt (Impeller) được gắn trực tiếp lên trục của động cơ điện (Motor shaft). Động cơ được gắn chặt trên bệ đỡ bám vào vỏ quạt (Casing). Thiết kế này mang lại những ưu điểm vượt trội:
- Hiệu suất truyền động 100%: Không sử dụng dây curoa (belt) hay puly (pulley), do đó không có sự thất thoát cơ năng do ma sát hoặc trượt dây đai.
- Tiết kiệm không gian: Quạt cực kỳ nhỏ gọn (Compact Footprint), rất lý tưởng để lắp đặt trong các phòng máy (AHU Room) chật hẹp hoặc treo trên trần kỹ thuật.
- Bảo trì gần như bằng Không: Các nhà máy luôn đau đầu với việc dây curoa bị giãn, đứt hoặc puly bị mài mòn. Arrangement 4 loại bỏ hoàn toàn các linh kiện này. Kỹ thuật viên chỉ cần kiểm tra ổ bi của động cơ định kỳ.
3. Ưu Điểm Cơ Học Của Model FR 401 N
Bên cạnh cấu hình tối ưu, Model FR 401 N còn được tinh chỉnh để phục vụ các dự án công nghiệp nặng:
- Cánh nghiêng sau (Backward Curved Impeller): Đặc tính khí động học của loại cánh này là có "Công suất không quá tải" (Non-overloading power characteristic). Dù hệ thống đường ống có bị hở hay mất áp suất tĩnh đột ngột, motor cũng sẽ không bị quá tải ampe dẫn đến cháy nổ. Đồng thời, độ ồn sinh ra thấp hơn nhiều so với cánh cong tới (Forward curved).
- Độ rung cực thấp: Nhờ truyền động trực tiếp và guồng cánh được cân bằng động kỹ lưỡng tại nhà máy, quạt vận hành rất đầm, không gây hiện tượng cộng hưởng rung lắc lên đường ống gió hay kết cấu trần nhà.
4. Ứng Dụng Thực Tiễn Trong Hệ Thống HVAC & Công Nghiệp
Với độ tin cậy cao và thiết kế nhỏ gọn, quạt ly tâm SISW Arrangement 4 Model FR 401 N thường được chỉ định cho các hạng mục:
- Hệ thống thông gió tầng hầm (Basement Ventilation): Dùng làm quạt cấp gió tươi (Fresh Air Fan) hoặc hút khí thải (Exhaust Fan).
- Xử lý khí thải công nghiệp: Kết nối với hệ thống đường ống hút khói hàn, hút bụi mịn, hút hơi dung môi tại các xưởng cơ khí, nhà máy in ấn, hóa chất.
- Thông gió bếp thương mại: Sử dụng làm quạt hút mùi tổng cho các hệ thống chụp hút khói nhà hàng, bếp ăn công nghiệp (đảm bảo motor nằm ngoài luồng khí nóng chứa dầu mỡ).
- Cấp gió cho hệ thống lọc khí: Làm lực hút/đẩy chính cho các hệ thống buồng lọc bụi túi vải, lọc than hoạt tính yêu cầu áp suất tĩnh lớn.
5. Tư Vấn, Cung Cấp & Lắp Đặt Quạt Công Nghiệp
Việc tính toán tổn thất áp suất trên đường ống để chọn đúng thông số lưu lượng (CFM) và cột áp (Pa) cho quạt ly tâm là yếu tố quyết định sự thành bại của hệ thống. VIETPHAT tự hào là đơn vị chuyên tư vấn thiết kế và cung cấp các giải pháp quạt thông gió công nghiệp tiêu chuẩn quốc tế tại Việt Nam.
