Bông Lọc Thô Cho Máy Nén Khí: Giải Pháp Bảo Vệ Toàn Diện Hệ Thống Khí Nén Công Nghiệp

Trong môi trường sản xuất công nghiệp, khí nén được ví như nguồn năng lượng quan trọng thứ hai chỉ sau điện năng. Để cung cấp một lưu lượng khí nén liên tục, các máy nén khí (đặc biệt là máy nén khí trục vít và ly tâm) phải hút vào hàng ngàn, thậm chí hàng chục ngàn mét khối không khí mỗi giờ. Không khí tại các phân xưởng thường chứa mật độ bụi bẩn, hơi ẩm và tạp chất rất cao. Nếu không có hệ thống xử lý đầu vào chuẩn xác, các tạp chất này sẽ nhanh chóng phá hủy cụm nén, làm suy thoái dầu bôi trơn và gây tiêu hao năng lượng khổng lồ.

Đóng vai trò là tuyến phòng thủ đầu tiên, bông lọc thô cho máy nén khí (hay bông lọc bụi cửa hút) là vật tư không thể thiếu. Bài viết này cung cấp một tài liệu kỹ thuật chuyên sâu dành cho các kỹ sư cơ điện, kỹ thuật viên vận hành trạm máy nén khí. Chúng tôi sẽ phân tích chi tiết cấu tạo vật liệu, các thông số khí động học theo chuẩn quốc tế, nguyên lý bảo vệ thiết bị nén và cách thức tối ưu hóa quy trình bảo trì.

1. Tầm Quan Trọng Của Việc Lọc Thô Tại Cửa Hút Máy Nén Khí

Nhiều người vận hành lầm tưởng rằng chỉ cần cụm lọc gió (Air Intake Filter Cartridge) bên trong máy nén là đủ để bảo vệ thiết bị. Tuy nhiên, việc trang bị thêm lớp bông lọc thô tại các lam gió (louver) của vỏ cách âm máy nén khí mang lại những giá trị sống còn về mặt kỹ thuật:

• Bảo vệ lõi lọc gió chính: Lõi lọc gió của máy nén khí thường làm bằng giấy xenlulozơ hoặc sợi tổng hợp gấp nếp (ứng dụng công nghệ vật liệu từ các tập đoàn hàng đầu như Donaldson, MANN+HUMMEL) rất nhạy cảm và có chi phí thay thế cao. Bông lọc thô sẽ gánh vác 90% tải lượng bụi lớn (cát, mùn cưa, sợi nilon, côn trùng), giúp tăng tuổi thọ của lõi lọc chính lên gấp 2 đến 3 lần.
• Duy trì hiệu suất nén (Volumetric Efficiency): Bụi bẩn bám dính vào bầu lọc chính sẽ làm tăng chênh áp cửa hút. Theo nguyên lý khí động học, cứ mỗi 25 mbar áp suất bị tụt giảm tại cửa hút, lưu lượng khí nén đầu ra sẽ giảm đi khoảng 2%. Bông lọc thô giúp duy trì luồng khí ổn định, ngăn chặn hiện tượng "đói khí".
• Bảo vệ chất lượng dầu bôi trơn và lọc tách dầu: Các hạt bụi silica (cát) nếu lọt qua cụm hút sẽ trộn lẫn với dầu máy nén khí. Dưới nhiệt độ và áp suất cao, chúng trở thành chất mài mòn phá hủy vòng bi, cụm trục vít và làm tắc nghẽn bộ lọc tách dầu (Air/Oil Separator) chỉ trong thời gian ngắn.

2. Tiêu Chuẩn Kỹ Thuật Và Phân Loại Bông Lọc Thô

Vật liệu dùng để lọc bụi cho máy nén khí phải được kiểm định dựa trên các hệ thống tiêu chuẩn quốc tế về lọc khí thông gió công nghiệp.

2.1. Tiêu Chuẩn Châu Âu EN 779:2012

Bông lọc cửa hút máy nén khí thường được phân loại ở cấp độ G3 hoặc G4 theo tiêu chuẩn EN 779:

• Bông lọc cấp G3: Có độ dày khoảng 15mm, hiệu suất giữ bụi trung bình (Am) đạt từ 80% đến 85%. Phù hợp cho các phòng máy nén khí có môi trường tương đối sạch.
• Bông lọc cấp G4: Có độ dày 20mm, hiệu suất giữ bụi trung bình đạt từ 90% đến 95%. Đây là tiêu chuẩn bắt buộc cho các trạm máy nén khí đặt tại môi trường khắc nghiệt như nhà máy xi măng, xưởng mộc, dệt may, cơ khí hạng nặng.

2.2. Tiêu Chuẩn ISO 16890

Trong hệ quy chiếu mới ISO 16890, vật liệu lọc G3/G4 tương ứng với cấp phân loại ISO Coarse 50% - 70%. Điều này có nghĩa vật liệu được cam kết bắt giữ hơn một nửa khối lượng các hạt bụi lơ lửng có kích thước lớn hơn 10 micromet (PM10).

3. Cấu Tạo Và Công Nghệ Chế Tạo Vật Liệu

Khác với các ứng dụng dân dụng, bông lọc dùng trong công nghiệp nặng yêu cầu độ bền cơ học và hóa học cực cao.

3.1. Sợi Tổng Hợp Polyester (Non-woven PET)

Vật liệu lý tưởng nhất để chế tạo bông lọc thô là 100% sợi Polyester (PET) nguyên sinh. Ưu điểm của PET bao gồm:

• Độ chịu kéo văng: Khả năng chống xé rách vượt trội dưới áp lực hút liên tục và mạnh mẽ của quạt tản nhiệt làm mát buồng máy nén khí.
• Đặc tính kỵ nước: Máy nén khí thường sinh nhiệt, khi môi trường có độ ẩm cao đi qua cửa hút có thể xảy ra hiện tượng ngưng tụ. Sợi Polyester không ngậm nước, giúp tấm lọc không bị xẹp và không sinh rêu mốc.
• Chống biến dạng hóa học: Môi trường nhà máy có thể chứa hơi dầu mỡ hoặc dung môi lơ lửng. Vật liệu PET duy trì được cấu trúc mạng lưới ổn định mà không bị mủn nát.

3.2. Cấu Trúc Khối Lượng Riêng Kép (Gradient Density)

Để tối ưu hóa khả năng ngậm bụi mà không làm nghẽn lưu lượng khí, màng bông được sản xuất bằng công nghệ gia nhiệt để tạo ra mật độ sợi tăng dần theo hướng gió:

• Mặt đón gió: Cấu trúc tơi xốp, làm nhiệm vụ phân luồng và cho phép bụi thô đi sâu vào trong lõi.
• Mặt thoát gió: Được cán láng bề mặt, ép nén chặt chẽ để chặn bụi mịn và khóa chặt hệ thống sợi, tuyệt đối không để xơ bông đứt gãy và bị hút vào buồng nén.

4. Bảng Thông Số Kỹ Thuật Lựa Chọn Bông Lọc Máy Nén Khí

Các kỹ sư bảo trì sử dụng bảng thông số định mức sau đây để tính toán và cắt gia công tấm lọc vừa vặn với lưu lượng của máy nén.

5. Nguyên Lý Khí Động Học Của Lớp Tiền Lọc Cửa Hút

Quá trình giữ bụi diễn ra liên tục theo ba hiệu ứng vật lý khi dòng khí bị máy nén hút qua khe hở của các lam gió:

• Sàng lọc cơ học (Sieving): Những tạp chất hữu cơ, rác nilon, hoặc hạt bụi lớn hơn khe hở giữa các sợi PET sẽ lập tức bị chặn lại ở bề mặt màng bông.
• Va đập quán tính (Inertial Impaction): Quạt tản nhiệt trong vỏ máy nén tạo ra lực hút rất mạnh. Khí di chuyển qua màng xốp liên tục bị chuyển hướng. Các hạt bụi nặng mang gia tốc lớn không thể lượn theo luồng khí, chúng lao thẳng và đập vỡ động năng, dính chặt vào sợi bông.
• Đánh chặn động lực (Interception): Các hạt bụi nhỏ bám sát theo luồng khí. Tuy nhiên, khi quỹ đạo của chúng đi sát vào cấu trúc sợi bông, lực ma sát bề mặt và lực tĩnh điện phân tử (Van der Waals) sẽ bắt giữ chúng lại.

6. Gia Công Và Lắp Đặt Bông Lọc Cho Phòng Máy Nén Khí

Việc ứng dụng bông lọc thô cho hệ thống khí nén rất linh hoạt, có thể thi công tại hai vị trí chính tùy thuộc vào cấu trúc phòng máy.

6.1. Lắp Đặt Tại Cửa Thông Gió Phòng Máy (Compressor Room Louvers)

Đối với các trạm máy nén khí độc lập (Compressor Room), cửa cấp gió tươi từ ngoài trời vào phòng là vị trí lý tưởng nhất. Bông lọc G4 được căng trên các khung nhôm uốn sóng (V-bank) hoặc lưới kẽm phẳng, bao phủ toàn bộ tiết diện miệng lấy gió. Điều này đảm bảo không chỉ buồng hút của máy nén khí mà toàn bộ không gian phòng máy, tủ điện, bộ biến tần (Inverter) đều được làm mát bằng luồng không khí sạch bụi.

6.2. Lắp Đặt Trực Tiếp Trên Vỏ Cách Âm (Canopy Louvers)

Đối với các máy nén khí đặt ngay trong xưởng sản xuất, kỹ thuật viên sẽ cắt cuộn bông G4 thành các tấm vừa vặn với kích thước cửa chớp lấy gió trên vỏ máy (Canopy). Dùng nam châm dải mềm hoặc nẹp kẽm để gắn chặt viền tấm bông vào vỏ thép của máy. Khí hút vào bên trong cabin máy sẽ được lọc sạch trước khi đi đến màng lọc giấy của đầu nén và cụm két làm mát (Oil Cooler).

7. Tác Động Kinh Tế Của Việc Vận Hành Bông Lọc Đúng Kỹ Thuật

Bỏ qua lớp lọc thô cửa hút là một sai lầm phổ biến khiến chi phí vận hành máy nén khí tăng đột biến. Phân tích bài toán kinh tế cho thấy:

Tiết kiệm năng lượng điện: Lớp bụi bám trên bộ tản nhiệt (Radiator/Cooler) làm giảm nghiêm trọng khả năng trao đổi nhiệt. Máy nén khí chạy trong tình trạng nhiệt độ cao (quá nhiệt) sẽ tiêu tốn điện năng nhiều hơn và làm lão hóa dầu bôi trơn nhanh chóng. Lớp bông G4 ngăn chặn triệt để tình trạng đóng cặn trên két làm mát, duy trì nhiệt độ vận hành tối ưu.

Tăng vòng đời cụm lọc tinh (Air Filter & Separator): Không có lớp tiền lọc, các hạt cát và kim loại nặng sẽ đi thẳng vào lõi lọc gió chính, thậm chí đâm thủng màng giấy. Khi lọt vào buồng nén, chúng làm xước trục vít, hòa vào dầu và làm bít tắc màng lọc tách dầu (Air/Oil Separator). Chi phí thay thế cụm tách dầu và lọc gió chính đắt gấp hàng chục lần so với chi phí mua cuộn bông lọc thô.

8. Hướng Dẫn Quy Trình Vệ Sinh Và Bảo Trì (SOP)

Bông lọc sợi Polyester mang lại hiệu quả chi phí cao nhờ khả năng vệ sinh và tái sử dụng từ 2 đến 3 lần. Quy trình bảo dưỡng chuẩn bao gồm:

1. Lịch trình kiểm tra: Trong môi trường xưởng cơ khí, dệt may, nên kiểm tra bề mặt bông lọc mỗi 2 tuần. Nếu bề mặt phủ kín lớp bụi xám đen, màng lọc cần được tháo ra vệ sinh.
2. Làm sạch khô: Mang tấm bông ra không gian thoáng. Sử dụng súng xịt khí nén (áp lực nhỏ hơn 4 bar) thổi ngược chiều hướng gió luân chuyển (từ mặt láng ra mặt xốp) để thổi bay các mảng bụi.
3. Làm sạch ướt: Nếu tấm lọc bị bám sương dầu xung quanh xưởng, có thể ngâm vào dung dịch nước ấm pha xà phòng nhẹ. Sau đó xả dưới vòi nước tự nhiên. Nghiêm cấm dùng bàn chải cọ xát hoặc dùng súng rửa xe áp suất cao vì lực tác động sẽ xé rách hệ thống mạng sợi, làm luồng khí lọt qua dễ dàng.
4. Khôi phục: Phơi khô ráo hoàn toàn trước khi gắn lại vào cửa chớp máy nén khí. Lắp sai hướng bề mặt sẽ gây nghẽn gió lập tức. Nếu tấm lọc đã giặt quá 3 lần, cấu trúc sợi đã dão, cần phải cắt tấm mới để thay thế.

9. Phân Biệt Vật Tư Lọc Chất Lượng Kém Trên Thị Trường

Nhiều nhà thầu gặp rủi ro khi mua phải vật tư bông lọc giá rẻ, không đạt thông số kỹ thuật công nghiệp:

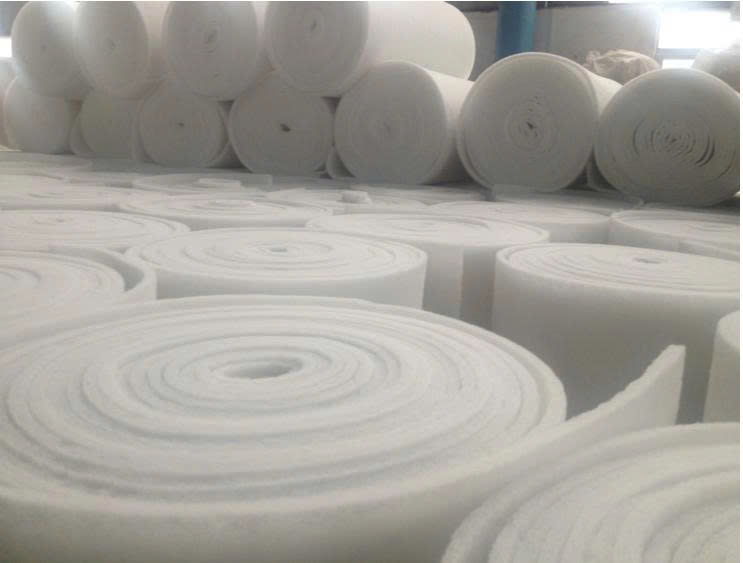

• Mật độ sợi thưa: Cuộn bông (2x20m) chuẩn G4 phải đạt trọng lượng từ 14.5 kg đến 16 kg. Hàng kém chất lượng đánh phồng lớp vỏ ngoài nhưng bên trong rất xốp, cuộn bông chỉ nặng 10-11 kg. Không đủ mật độ sợi để cản bụi thô.
• Không ép láng mặt thoát gió: Mặt sau của vật liệu rẻ tiền thường xù xì, bong tróc. Khi lắp vào máy nén, lực hút mạnh sẽ kéo theo các xơ bông bay vào lấp kín màng lọc chính.
• Không có khả năng chống cháy: Thiếu tiêu chuẩn F1. Máy nén khí sinh nhiệt lớn, đôi khi có ma sát tĩnh điện. Bông lọc không chống cháy là rủi ro hỏa hoạn rất lớn cho nhà xưởng.

10. Liên Hệ Tư Vấn Kỹ Thuật Và Cung Cấp Vật Tư Máy Nén Khí

Bảo vệ cụm đầu nén đắt tiền bắt đầu từ việc lựa chọn đúng loại vật tư lọc khí đầu vào. VIETPHAT tự hào là đối tác chuyên cung cấp giải pháp xử lý không khí công nghiệp và vật tư tiêu hao uy tín trên toàn quốc.

Chúng tôi cung cấp trực tiếp các cuộn bông lọc bụi G3, G4 chuyên dụng cho máy nén khí, đạt tiêu chuẩn EN779/ISO 16890, đảm bảo độ bền cơ học cao, chịu được lưu tốc hút lớn của hệ thống công nghiệp. Cung cấp đầy đủ giấy chứng nhận xuất xưởng, CO, CQ và Test Report cho các nhà thầu M&E.
