Bản vẽ miệng gió 1 lớp cánh

Bản Vẽ Miệng Gió 1 Lớp Cánh: Giải Thích Chi Tiết và Ứng Dụng Thực Tế

Trong lĩnh vực thiết kế hệ thống thông gió và điều hòa không khí (HVAC), bản vẽ miệng gió 1 lớp cánh đóng vai trò vô cùng quan trọng. Nó không chỉ là cơ sở để sản xuất, lắp đặt mà còn giúp các kỹ sư, kiến trúc sư và chủ đầu tư hình dung rõ ràng về hình dạng, kích thước, cấu tạo và vị trí lắp đặt của thiết bị. Việc hiểu rõ các ký hiệu, chi tiết kỹ thuật trên bản vẽ sẽ đảm bảo quá trình thi công diễn ra suôn sẻ và hệ thống hoạt động hiệu quả. Bài viết này sẽ đi sâu vào giải thích các thành phần, ký hiệu thường gặp trong bản vẽ miệng gió 1 lớp cánh, các loại bản vẽ phổ biến và tầm quan trọng của chúng trong thực tế.

1. Tại Sao Bản Vẽ Miệng Gió 1 Lớp Cánh Lại Quan Trọng?

Bản vẽ miệng gió 1 lớp cánh mang lại nhiều lợi ích thiết thực trong suốt quá trình thiết kế, sản xuất và lắp đặt hệ thống HVAC:

• Truyền đạt thông tin chính xác: Bản vẽ cung cấp thông tin chi tiết và trực quan về kích thước, hình dạng, vật liệu, cấu tạo và các yêu cầu kỹ thuật khác của miệng gió, giúp tránh sai sót trong quá trình sản xuất và lắp đặt.
• Hình dung thiết kế: Giúp các bên liên quan (kỹ sư, kiến trúc sư, chủ đầu tư) hình dung rõ ràng về sản phẩm sẽ được sử dụng, đảm bảo tính thẩm mỹ và sự phù hợp với tổng thể công trình.
• Hướng dẫn lắp đặt: Bản vẽ cung cấp các thông số và hướng dẫn cụ thể về cách lắp đặt miệng gió vào hệ thống ống gió hoặc vị trí chờ, đảm bảo việc lắp đặt đúng kỹ thuật và an toàn.
• Kiểm soát chất lượng: Bản vẽ là cơ sở để kiểm tra chất lượng sản phẩm sau khi sản xuất, đảm bảo miệng gió đáp ứng các yêu cầu thiết kế.
• Hỗ trợ bảo trì: Trong quá trình vận hành và bảo trì hệ thống, bản vẽ có thể cung cấp thông tin hữu ích về cấu tạo và các bộ phận của miệng gió.
• Cơ sở pháp lý: Trong một số trường hợp, bản vẽ kỹ thuật còn là một phần của hồ sơ pháp lý của dự án.

2. Các Thành Phần Chính Thường Thấy Trong Bản Vẽ Miệng Gió 1 Lớp Cánh

Một bản vẽ miệng gió 1 lớp cánh chi tiết thường bao gồm các thành phần sau:

• Hình chiếu: Thường có hình chiếu mặt trước (thể hiện hình dạng tổng thể và các lá cánh), hình chiếu cạnh (thể hiện độ dày và các chi tiết bên hông) và hình chiếu mặt cắt (thể hiện cấu trúc bên trong và cách lắp đặt).

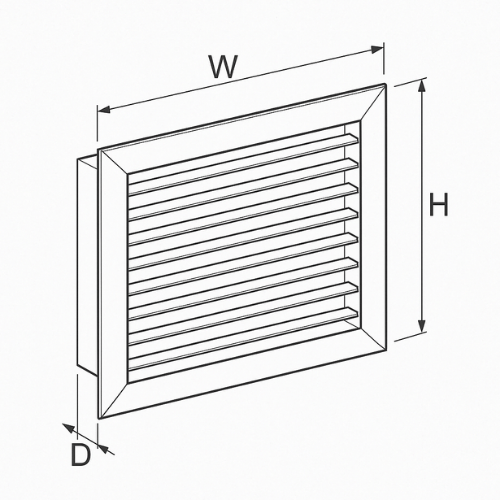

• Kích thước: Các kích thước chi tiết của miệng gió, bao gồm kích thước mặt ngoài (W x H), kích thước cổ gió (W1 x H1), chiều dày khung, khoảng cách giữa các lá cánh, góc nghiêng của lá cánh và các kích thước lắp đặt khác.
• Vật liệu: Thông tin về vật liệu chế tạo (ví dụ: nhôm định hình, thép sơn tĩnh điện, nhựa PVC) và độ dày của vật liệu.
• Góc nghiêng lá cánh: Góc nghiêng cố định hoặc phạm vi điều chỉnh góc nghiêng của các lá cánh.
• Cơ cấu điều chỉnh (nếu có): Chi tiết về tay gạt điều chỉnh, vít điều chỉnh hoặc vị trí lắp đặt motor điều khiển (đối với loại có cánh điều chỉnh).
• Phụ kiện (nếu có): Vị trí và kích thước của lưới chắn côn trùng, hộp gió, cổ tròn kết nối ống gió mềm, van điều chỉnh lưu lượng gió (damper).
• Ký hiệu và chú thích: Các ký hiệu kỹ thuật tiêu chuẩn để biểu thị các bộ phận khác nhau và các chú thích giải thích các thông số kỹ thuật, vật liệu hoặc yêu cầu đặc biệt.
• Mặt cắt lắp đặt: Thể hiện cách miệng gió được lắp đặt vào tường, trần hoặc ống gió, bao gồm các chi tiết về khung đỡ, vít cố định hoặc các phương pháp kết nối khác.
• Thông tin chung: Tên sản phẩm, mã sản phẩm, tên nhà sản xuất, tỷ lệ bản vẽ, ngày vẽ và người vẽ.

3. Các Ký Hiệu Thường Gặp Trong Bản Vẽ Miệng Gió 1 Lớp Cánh

Việc hiểu các ký hiệu kỹ thuật là rất quan trọng để đọc và hiểu chính xác bản vẽ. Dưới đây là một số ký hiệu thường gặp:

• W: Chiều rộng mặt ngoài của miệng gió.
• H: Chiều cao mặt ngoài của miệng gió.
• W1: Chiều rộng cổ gió (phần kết nối với ống gió).
• H1: Chiều cao cổ gió (phần kết nối với ống gió).
• D: Đường kính cổ gió (đối với miệng gió tròn).
• Ø: Ký hiệu đường kính.
• t: Chiều dày vật liệu.
• α (alpha): Góc nghiêng của lá cánh.
• Δp (delta P): Tổn thất áp suất qua miệng gió.
• Q: Lưu lượng gió (thường đi kèm với đơn vị như CFM hoặc m³/h).
• V: Vận tốc gió (thường đi kèm với đơn vị như fpm hoặc m/s).
• Ak/Af: Tỷ lệ diện tích khe hở trên diện tích mặt ngoài (hệ số hiệu chỉnh).
• FG: Lưới chắn côn trùng (Fly Grill).
• OBD: Van điều chỉnh lưu lượng gió (Opposed Blade Damper).
• RD: Cổ tròn (Round Duct connection).
• PL: Mặt phẳng lắp đặt (Plenum).

Ngoài ra, còn có các ký hiệu về vật liệu (ví dụ: AL cho nhôm, ST cho thép, PVC cho nhựa), phương pháp kết nối (ví dụ: bắt vít, kẹp lò xo) và các chi tiết khác tùy thuộc vào loại miệng gió cụ thể.

4. Các Loại Bản Vẽ Miệng Gió 1 Lớp Cánh Phổ Biến

Tùy thuộc vào mục đích sử dụng và giai đoạn của dự án, có thể có nhiều loại bản vẽ miệng gió 1 lớp cánh khác nhau:

• Bản vẽ sản xuất: Đây là bản vẽ chi tiết nhất, cung cấp đầy đủ các thông số kỹ thuật, kích thước chính xác của từng bộ phận, vật liệu, yêu cầu gia công và lắp ráp để nhà sản xuất có thể tạo ra sản phẩm.
• Bản vẽ lắp đặt: Tập trung vào các thông tin cần thiết cho việc lắp đặt miệng gió tại công trình, bao gồm kích thước lỗ chờ, vị trí bắt vít, phương pháp kết nối với ống gió hoặc tường/trần.
• Bản vẽ shop drawing: Thường được nhà thầu lập dựa trên bản vẽ thiết kế, thể hiện chi tiết hơn về vị trí lắp đặt, cao độ, cách phối hợp với các hệ thống khác (ví dụ: trần giả, đèn chiếu sáng).
• Bản vẽ catalogue/datasheet: Do nhà sản xuất cung cấp, thường thể hiện các kích thước tiêu chuẩn, thông số kỹ thuật cơ bản, кривые hiệu suất (pressure drop vs. airflow) và tùy chọn vật liệu, màu sắc.
• Bản vẽ BIM (Building Information Modeling): Là mô hình 3D thông minh của miệng gió, chứa đựng thông tin chi tiết về hình học, vật liệu, thông số kỹ thuật và mối quan hệ với các cấu kiện khác trong mô hình tổng thể của công trình.

5. Ứng Dụng Thực Tế Của Bản Vẽ Miệng Gió 1 Lớp Cánh

Bản vẽ miệng gió 1 lớp cánh được sử dụng rộng rãi trong nhiều giai đoạn của dự án:

• Giai đoạn thiết kế: Kỹ sư HVAC sử dụng bản vẽ catalogue và kiến trúc sư sử dụng bản vẽ 3D (BIM) để lựa chọn loại miệng gió phù hợp với yêu cầu kỹ thuật và thẩm mỹ của công trình.
• Giai đoạn dự toán: Bản vẽ cung cấp thông tin về kích thước và vật liệu, giúp kỹ sư dự toán tính toán chi phí vật tư.
• Giai đoạn sản xuất: Nhà sản xuất dựa vào bản vẽ sản xuất để chế tạo miệng gió theo đúng yêu cầu kỹ thuật.
• Giai đoạn thi công: Thợ lắp đặt sử dụng bản vẽ lắp đặt và shop drawing để xác định vị trí và cách lắp đặt miệng gió chính xác.
• Giai đoạn nghiệm thu: Chủ đầu tư và tư vấn giám sát sử dụng bản vẽ để kiểm tra xem sản phẩm và việc lắp đặt có đúng với thiết kế hay không.
• Giai đoạn bảo trì: Bản vẽ có thể cung cấp thông tin về cấu tạo và các bộ phận cần bảo trì của miệng gió.

6. Lưu Ý Quan Trọng Khi Làm Việc Với Bản Vẽ Miệng Gió 1 Lớp Cánh

• Đọc kỹ các ký hiệu và chú thích: Đảm bảo hiểu rõ tất cả các thông tin được thể hiện trên bản vẽ. Nếu có bất kỳ thắc mắc nào, cần trao đổi với người thiết kế hoặc nhà cung cấp.
• Kiểm tra kích thước: Luôn kiểm tra kỹ các kích thước, đặc biệt là kích thước cổ gió và kích thước mặt ngoài, để đảm bảo sự phù hợp với hệ thống ống gió và vị trí lắp đặt.
• So sánh với yêu cầu thực tế: Đảm bảo các thông số kỹ thuật trên bản vẽ đáp ứng đúng yêu cầu của dự án về lưu lượng gió, vận tốc gió, tổn thất áp suất và các yếu tố khác.
• Lưu trữ bản vẽ cẩn thận: Bản vẽ là tài liệu quan trọng cần được lưu trữ đầy đủ để tham khảo trong quá trình thi công, nghiệm thu và bảo trì.
• Sử dụng bản vẽ mới nhất: Đảm bảo bạn đang làm việc với phiên bản bản vẽ cập nhật nhất để tránh sai sót do thay đổi thiết kế.

Kết Luận

Bản vẽ miệng gió 1 lớp cánh là một công cụ không thể thiếu trong ngành HVAC, cung cấp thông tin chi tiết và chính xác cho tất cả các giai đoạn của dự án. Việc hiểu rõ các thành phần, ký hiệu và các loại bản vẽ khác nhau sẽ giúp các bên liên quan phối hợp hiệu quả, đảm bảo chất lượng sản phẩm và hiệu suất hoạt động của hệ thống thông gió. Hy vọng bài viết này đã cung cấp cho bạn những kiến thức hữu ích về bản vẽ miệng gió 1 lớp cánh và tầm quan trọng của nó trong thực tế.
