Bông Lọc Khí AHU G4: Nền Tảng Kỹ Thuật Và Giải Pháp Tiền Lọc Cho Hệ Thống HVAC
Hệ thống điều hòa không khí trung tâm (AHU - Air Handling Unit) là trung tâm điều phối và xử lý không khí cho toàn bộ tòa nhà hoặc nhà máy. Để thiết bị này hoạt động ổn định, luồng không khí đi qua dàn trao đổi nhiệt (coil) phải được làm sạch. Trong hệ thống các cấp lọc, bông lọc khí AHU G4 đóng vai trò là hàng rào phòng thủ đầu tiên, loại bỏ phần lớn khối lượng bụi thô trước khi không khí đi vào các khu vực nhạy cảm hơn.
Bài viết này được xây dựng như một tài liệu kỹ thuật toàn diện, cung cấp cho các kỹ sư cơ điện (M&E), nhà thầu thi công và đơn vị bảo trì cái nhìn sâu sắc về vật liệu lọc khí G4. Chúng tôi sẽ phân tích chi tiết từ thành phần cấu tạo, các thông số khí động học, cơ chế bắt giữ bụi cho đến quy trình vận hành và bảo dưỡng chuẩn xác nhất.
1. Khái Niệm Bông Lọc Khí AHU G4 Trong Hệ Thống Điều Hòa Trung Tâm
Bông lọc khí AHU G4 là loại vật liệu lọc sơ cấp (Pre-filter) được dệt từ các sợi tổng hợp, chuyên dùng để lắp đặt tại các hộp hòa trộn gió (Mixing Box) của hệ thống AHU. Vị trí lắp đặt thường nằm ngay tại cửa hút gió tươi (Fresh Air Intake) và cửa hút gió hồi (Return Air). Khái niệm "G4" không phải là một tên gọi ngẫu nhiên mà là chỉ định cấp độ lọc cao nhất thuộc nhóm lọc thô (Coarse Filter) theo tiêu chuẩn chất lượng của Châu Âu.
Nhiệm vụ chính của vật liệu này không phải là tạo ra không khí siêu sạch, mà là bảo vệ các thành phần cơ khí và thiết bị đắt tiền bên trong AHU. Bằng cách giữ lại các tạp chất như đất cát, rác, côn trùng, sợi nilon và phấn hoa, màng lọc ngăn chặn hiện tượng cáu cặn bám trên lá nhôm của dàn Coil, từ đó duy trì hệ số truyền nhiệt tối ưu và bảo vệ động cơ quạt ly tâm khỏi sự mài mòn.
2. Tiêu Chuẩn Kỹ Thuật Của Màng Lọc AHU G4
Để đảm bảo tính đồng nhất về chất lượng trên toàn cầu, các nhà sản xuất và thiết kế hệ thống HVAC tuân thủ các hệ thống tiêu chuẩn đo lường khắt khe.
2.1. Tiêu Chuẩn Châu Âu EN 779:2012
Theo phân loại của EN 779, các bộ lọc thô được chia thành bốn cấp độ: G1, G2, G3 và G4. Tiêu chí đánh giá dựa trên Hiệu suất giữ bụi trung bình (Average Arrestance - Am) khi được thử nghiệm với hỗn hợp bụi tổng hợp tiêu chuẩn ASHRAE. Để đạt chuẩn G4, màng lọc phải chứng minh khả năng bắt giữ từ 90% đến 95% khối lượng bụi thử nghiệm. Đây là mức hiệu suất cao nhất để đảm bảo hệ thống không bị quá tải bởi rác thô.
2.2. Tiêu Chuẩn ISO 16890 (Thay thế EN 779)
Trong những năm gần đây, ngành công nghiệp lọc khí đã dần chuyển sang áp dụng chuẩn ISO 16890 để đánh giá hiệu suất dựa trên kích thước hạt thực tế ngoài môi trường. Theo hệ tham chiếu này, bông lọc G4 tương đương với cấp ISO Coarse 60% - 70%. Điều này có nghĩa là màng lọc có khả năng giữ lại ít nhất 60% tổng khối lượng các hạt bụi có đường kính từ 10 micromet trở lên (PM10).
3. Phân Tích Cấu Tạo Vật Liệu Lọc
Hiệu năng lọc khí vượt trội của bông G4 là kết quả của công nghệ vật liệu tiên tiến, kết hợp giữa đặc tính hóa học của sợi và cấu trúc vật lý của màng lọc.

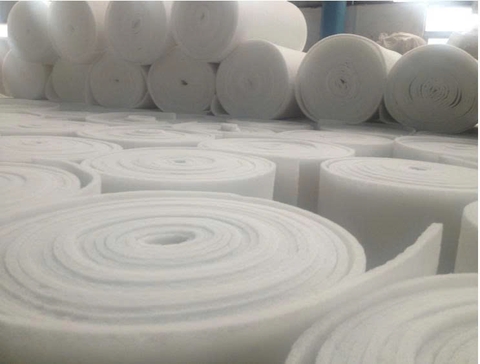

3.1. Sợi Tổng Hợp Polyester (PET)
Sản phẩm đạt chuẩn được chế tạo từ 100% sợi Polyester (PET) bằng công nghệ không dệt (Non-woven). Vật liệu PET sở hữu những đặc tính lý hóa cực kỳ phù hợp cho môi trường AHU:
- Độ bền cơ học cao: Chịu được sức kéo và áp lực nén từ luồng gió có vận tốc lên đến 2.5 m/s mà không bị rách bục.
- Kháng ẩm và kỵ nước: Môi trường bên trong AHU thường xuyên có độ ẩm bão hòa (100% RH) do sự ngưng tụ tại dàn lạnh. Sợi PET không hấp thụ nước, đảm bảo cấu trúc màng bông luôn tơi xốp, không bị xẹp hay mủn nát như các vật liệu gốc giấy (cellulose).
- Độ bền hóa học: Trơ với các loại dung môi, sương dầu công nghiệp nhẹ, không tạo điều kiện cho vi khuẩn và nấm mốc sinh sôi.
3.2. Cấu Trúc Khối Lượng Riêng Kép (Gradient Density)
Đây là điểm khác biệt cốt lõi giữa bông lọc công nghiệp và các loại bông thông thường. Thay vì có mật độ sợi đồng đều, bông G4 được gia nhiệt để tạo ra mật độ tăng dần theo chiều đi của luồng khí:
- Bề mặt đón gió (Air-entering side): Cấu trúc sợi thưa, xốp. Lớp này có nhiệm vụ đón luồng khí và tạo không gian để các hạt bụi có kích thước cực lớn kẹt lại bên trong lõi màng lọc, ngăn chặn việc bề mặt bị bít kín ngay lập tức (hiện tượng Surface Blinding).
- Bề mặt thoát gió (Air-leaving side): Được ép nhiệt mạnh, tạo thành một bề mặt láng mịn, phẳng và có mật độ sợi dày đặc. Lớp này làm nhiệm vụ chặn đứng các hạt bụi mịn gọn lọt qua từ lớp ngoài, đồng thời giữ chặt hệ thống sợi, không để tơ bông bị đứt gãy và bay vào trong dàn lạnh.
4. Thông Số Kỹ Thuật Cốt Lõi Cho Thiết Kế HVAC
Việc nắm vững các thông số kỹ thuật là cơ sở để kỹ sư tính toán sức cản gió, lựa chọn công suất quạt ly tâm và lên lịch bảo trì định kỳ.
| Thông Số Hoạt Động Của Bông Lọc AHU G4 | Giá Trị Tiêu Chuẩn (Hệ tham chiếu độ dày 20mm) |
|---|---|
| Độ dày vật liệu (Nominal Thickness) | 20 mm (Dung sai ± 2 mm) |
| Trọng lượng (Basis Weight) | 350 g/m² – 400 g/m² (Phản ánh mật độ sợi) |
| Lưu lượng gió định mức (Nominal Air Flow) | 3400 m³/h/m² |
| Vận tốc gió bề mặt (Face Velocity) | 1.5 m/s – 2.5 m/s |
| Tổn thất áp suất ban đầu (Initial Pressure Drop) | 40 Pa - 45 Pa (Sức cản khi màng lọc sạch) |
| Tổn thất áp suất cuối (Final Pressure Drop) | 250 Pa (Mức cảnh báo cần bảo trì hoặc thay thế) |
| Khả năng chứa bụi (Dust Holding Capacity) | 620 g/m² (Tổng lượng bụi ngậm được trước khi bít tắc) |
| Giới hạn nhiệt độ hoạt động | 100°C liên tục (Chuẩn chống cháy F1 theo DIN 53438) |
| Quy cách cuộn tiêu chuẩn | Khổ rộng 2m x Chiều dài 20m (Tương đương 40 m²/cuộn) |
5. Cơ Chế Khí Động Học Trong Việc Bắt Giữ Hạt Bụi
Để đạt được hiệu suất 95% mà không làm cản trở hoàn toàn luồng không khí, màng lọc G4 dựa vào ba cơ chế vật lý học cơ bản:
- Hiệu ứng sàng lọc (Sieving Effect): Đây là cơ chế đơn giản nhất. Khi kích thước của hạt bụi lớn hơn khoảng trống giữa các sợi vật liệu, hạt bụi sẽ bị kẹt lại ngay trên bề mặt màng lưới.
- Va đập quán tính (Inertial Impaction): Không khí khi đi qua màng xốp sẽ liên tục đổi hướng uốn lượn. Các hạt bụi nặng có khối lượng lớn mang theo gia tốc quán tính. Chúng không thể chuyển hướng kịp thời theo luồng khí, dẫn đến việc lao thẳng và va đập dính vào cấu trúc sợi Polyester.
- Đánh chặn động học (Interception): Đối với các hạt bụi nhỏ gọn, chúng đi theo các đường sức của dòng lưu thể. Tuy nhiên, khi quỹ đạo của hạt bụi đi ngang qua một sợi vật liệu với khoảng cách nhỏ hơn bán kính của hạt bụi đó, chúng sẽ chạm vào bề mặt sợi và bị lực ma sát (hoặc lực Van der Waals) giữ lại.
6. Phương Pháp Gia Công Khung Lọc Cho Tủ AHU
Vật tư gốc là cuộn bông, nhưng để lắp đặt vào các ray trượt (slide-in) của tủ AHU, kỹ thuật viên phải gia công thành các bộ lọc hoàn chỉnh. Có hai hình thức gia công phổ biến:
6.1. Tấm Lọc Dạng Phẳng (Flat Panel Filter)
Bông lọc được cắt phẳng và kẹp giữa hai lớp lưới kim loại, sau đó bọc viền bằng khung nhôm hoặc tôn mạ kẽm. Ưu điểm của phương pháp này là dễ chế tạo, chi phí rẻ. Tuy nhiên, nhược điểm là diện tích mặt thoáng nhỏ, nhanh bị tăng chênh áp, chỉ phù hợp với các hệ thống có lưu lượng gió vừa và nhỏ.
6.2. Tấm Lọc Dạng Uốn Sóng (Pleated V-bank Filter)
Đây là giải pháp thiết kế tối ưu nhất. Vật liệu lọc được dán lưới định hình và đưa qua máy gấp nếp ziczac liên tục trước khi đóng viền khung. Kỹ thuật uốn sóng làm tăng diện tích bề mặt tiếp xúc khí lên gấp 2.5 đến 3 lần so với dạng phẳng.
Việc tăng diện tích bề mặt mang lại ba lợi ích kỹ thuật to lớn:
- Giảm vận tốc gió xuyên qua từng sợi bông (giữ ở mức lý tưởng dưới 2.5 m/s), giúp hạt bụi không bị sức ép gió xé tuột qua màng.
- Giảm tổn thất áp suất tĩnh ban đầu, tiết kiệm điện năng cho quạt hút.
- Tăng sức chứa bụi (DHC), kéo dài vòng đời sử dụng của bộ lọc.
7. Lợi Ích Kinh Tế Khi Bảo Trì Tốt Hệ Thống Lọc G4
Nhiều nhà thầu hoặc đơn vị vận hành có xu hướng tiết giảm chi phí bằng cách sử dụng vật liệu kém chất lượng (chuẩn G2) hoặc thay bông lọc trễ hạn. Việc này gây ra hiệu ứng domino thiệt hại về tài chính.
Trong các thiết kế phòng sạch (Cleanroom), phía sau màng lọc thô G4 là các màng lọc tinh (Túi lọc F8/F9) và màng siêu lọc (HEPA H13/H14). Màng HEPA có chi phí đầu tư vô cùng đắt đỏ. Nếu màng G4 không hoàn thành nhiệm vụ cản 95% rác thô, một lượng lớn bùn đất, sợi nilon sẽ bay thẳng vào và lấp kín màng HEPA. Một tấm HEPA đáng lẽ có tuổi thọ 2 năm sẽ bị hỏng hoàn toàn chỉ sau 3 tháng.
Do đó, việc đầu tư và thay thế đúng hạn bông lọc AHU G4 thực chất là phương án bảo vệ tài sản, giảm thiểu chi phí vật tư tiêu hao (OPEX) và ngăn chặn tình trạng dừng máy (downtime) của dây chuyền sản xuất.
8. Quy Trình Bảo Trì Và Vệ Sinh Tái Sử Dụng (SOP)
Khác biệt với màng lọc giấy sợi thủy tinh, bông lọc sợi tổng hợp G4 cho phép vệ sinh và tái sử dụng từ 2 đến 3 lần, giúp tối ưu chi phí vận hành.
- Bước 1 - Giám sát bằng thiết bị: Luôn quan sát đồng hồ chênh áp (Magnehelic Gauge) gắn bên ngoài vách AHU. Khi kim chỉ mức 150 Pa đến 200 Pa, đó là thời điểm lõi lọc đã ngậm đủ bụi và cần được bảo trì. Không đợi đến 250 Pa để tránh hiện tượng rách màng lọc.
- Bước 2 - Tháo dỡ an toàn: Tắt hoàn toàn hệ thống quạt cấp gió trước khi rút các khung lọc ra khỏi rãnh trượt để bụi không bị hút ngược vào trong dàn coil.
- Bước 3 - Vệ sinh khô: Di chuyển khung lọc đến khu vực thông thoáng. Dùng súng xịt khí nén (áp lực nhỏ hơn 4 bar) xịt ngược chiều luồng gió hoạt động (xịt từ mặt láng mịn sang mặt xốp) để thổi bụi khô rơi ra ngoài.
- Bước 4 - Vệ sinh ướt (nếu cần): Nếu bề mặt bị bám dầu mỡ hoặc bồ hóng, ngâm tấm lọc vào dung dịch tẩy rửa nhẹ pha nước ấm (dưới 40°C). Lưu ý đặc biệt: Nghiêm cấm sử dụng bàn chải cọ xát hoặc máy xịt rửa xe áp lực cao, hành động này sẽ xé nát liên kết cơ học của mạng sợi, làm hiệu suất lọc tụt thê thảm.
- Bước 5 - Phơi khô: Để ráo và phơi khô 100% trong điều kiện nhiệt độ thường trước khi lắp ráp lại vào tủ AHU. Lắp màng lọc còn ẩm ướt sẽ làm bít tắc hoàn toàn luồng gió và sinh nấm mốc trong đường ống.
9. Tiêu Chí Nghiệm Thu Vật Tư Đầu Vào Chất Lượng
Để đảm bảo công trình đạt nghiệm thu theo tiêu chuẩn thiết kế, kỹ sư giám sát cần có phương pháp kiểm tra vật tư đầu vào để phân biệt bông G4 chuẩn và hàng kém chất lượng.
- Cân định lượng: Đây là phương pháp chính xác nhất. Một cuộn G4 tiêu chuẩn (2m x 20m x 20mm) phải có trọng lượng từ 14.5 kg đến 16 kg. Hàng nhái thường làm xốp nhưng rỗng ruột, chỉ nặng khoảng 10-12 kg, không có đủ mật độ sợi để cản bụi.
- Kiểm tra xử lý bề mặt: Sờ tay vào mặt thoát gió. Mặt này phải được ép nhiệt cứng cáp, trơn láng. Nếu xoa tay thấy tơ bông rụng lả tả, đó là hàng gia công lỗi, sợi bông sẽ bay vào làm kẹt dàn lạnh.
- Kiểm tra độ đàn hồi nén: Dùng lòng bàn tay ấn mạnh xuống cuộn bông. Vật liệu chuẩn sẽ lập tức nảy lên đàn hồi trả lại độ dày 20mm ban đầu. Hàng kém chất lượng sẽ bị xẹp vĩnh viễn, khi đưa vào hệ thống sẽ bẹp rúm dưới sức ép của quạt hút.
10. Liên Hệ Tư Vấn Thiết Kế Và Cung Cấp Vật Tư
Lựa chọn vật tư lọc khí đúng tiêu chuẩn là nền tảng cho sự vận hành bền vững của hệ thống M&E. VIETPHAT tự hào là đơn vị phân phối trực tiếp và gia công các sản phẩm màng lọc bụi, bông lọc khí AHU G4 theo tiêu chuẩn chất lượng EN 779 / ISO 16890.
Chúng tôi cung cấp vật tư cuộn nguyên bản và hỗ trợ gia công khung nhôm lọc dạng uốn sóng (Pleated) hoặc dạng phẳng theo mọi kích thước bản vẽ yêu cầu. Sản phẩm cung cấp kèm theo đầy đủ Test Report, CO, CQ chứng minh xuất xứ và chất lượng.
