Kích Thước Miệng Gió 1 Lớp Cánh: Hướng Dẫn Chi Tiết và Tối Ưu Lựa Chọn

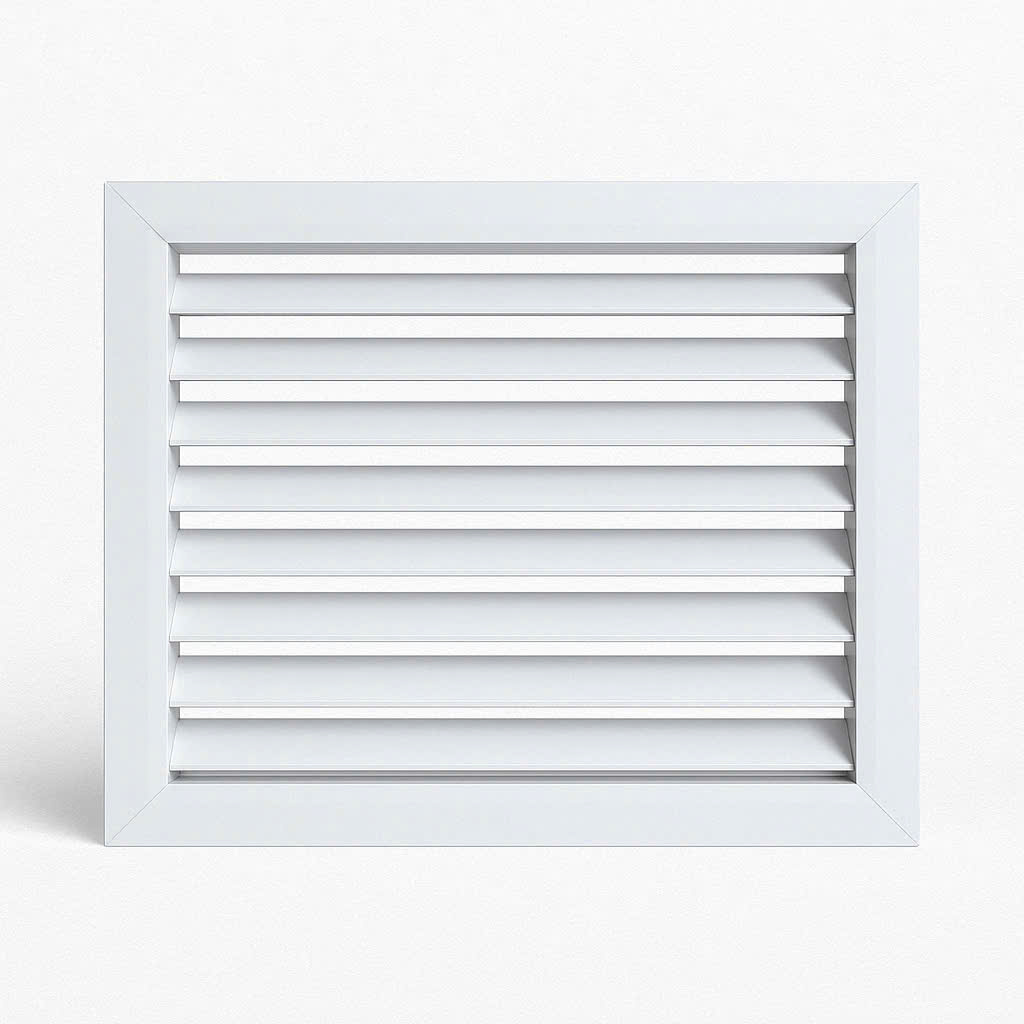

Miệng gió 1 lớp cánh là một thành phần không thể thiếu trong hệ thống thông gió và điều hòa không khí, đóng vai trò quan trọng trong việc phân phối hoặc thu hồi không khí một cách hiệu quả. Việc lựa chọn kích thước miệng gió 1 lớp cánh phù hợp là yếu tố then chốt để đảm bảo hệ thống hoạt động tối ưu, mang lại sự thoải mái và tiết kiệm năng lượng cho không gian. Bài viết này sẽ cung cấp một hướng dẫn chi tiết về các yếu tố ảnh hưởng đến việc lựa chọn kích thước miệng gió, các kích thước tiêu chuẩn phổ biến, cách tính toán và những lưu ý quan trọng để bạn có thể đưa ra quyết định chính xác nhất cho công trình của mình.

1. Tầm Quan Trọng Của Việc Lựa Chọn Đúng Kích Thước Miệng Gió 1 Lớp Cánh

Việc lựa chọn kích thước miệng gió không phù hợp có thể dẫn đến nhiều vấn đề, ảnh hưởng đến hiệu suất và trải nghiệm sử dụng hệ thống thông gió:

• Lưu lượng gió không đủ hoặc quá lớn: Miệng gió quá nhỏ sẽ không cung cấp đủ lượng không khí cần thiết, gây ra tình trạng bí bách, khó chịu. Ngược lại, miệng gió quá lớn có thể tạo ra luồng gió mạnh, gây tiếng ồn và lãng phí năng lượng.
• Phân phối gió không đều: Kích thước miệng gió không phù hợp với diện tích và bố cục không gian có thể dẫn đến việc phân phối gió không đều, tạo ra các vùng quá lạnh hoặc quá nóng.
• Tăng áp suất hệ thống: Miệng gió quá nhỏ có thể gây ra sự cản trở lớn cho luồng gió, làm tăng áp suất trong hệ thống ống gió, buộc quạt phải hoạt động mạnh hơn, tiêu thụ nhiều năng lượng hơn và giảm tuổi thọ.
• Tính thẩm mỹ: Kích thước miệng gió không cân đối với không gian có thể ảnh hưởng đến vẻ đẹp tổng thể của nội thất.

Do đó, việc lựa chọn kích thước miệng gió 1 lớp cánh một cách cẩn thận và chính xác là vô cùng quan trọng.

2. Các Yếu Tố Ảnh Hưởng Đến Kích Thước Miệng Gió 1 Lớp Cánh

Có nhiều yếu tố cần được xem xét khi lựa chọn kích thước miệng gió 1 lớp cánh:

• Lưu lượng gió yêu cầu (CFM hoặc m³/h): Đây là yếu tố quan trọng nhất. Lưu lượng gió cần thiết cho mỗi không gian phụ thuộc vào diện tích, thể tích, số lượng người sử dụng, mục đích sử dụng và các yếu tố phát sinh nhiệt hoặc ô nhiễm khác.
• Vận tốc gió tại miệng gió (fpm hoặc m/s): Vận tốc gió tại miệng gió ảnh hưởng đến sự thoải mái của người sử dụng và tiếng ồn. Vận tốc quá cao có thể gây khó chịu, trong khi vận tốc quá thấp có thể không đảm bảo khả năng phân phối gió. Thông thường, vận tốc gió tại khu vực làm việc nên nằm trong khoảng 50-150 fpm (0.25-0.75 m/s).
• Diện tích không gian: Diện tích và bố cục của không gian sẽ quyết định số lượng và vị trí lắp đặt miệng gió, từ đó ảnh hưởng đến kích thước của từng miệng gió.
• Chiều cao trần: Chiều cao trần ảnh hưởng đến khả năng phân phối gió theo phương thẳng đứng và phạm vi hoạt động hiệu quả của miệng gió.
• Thiết kế hệ thống ống gió: Kích thước và vị trí của ống gió nhánh sẽ giới hạn kích thước kết nối của miệng gió.
• Yêu cầu về thẩm mỹ: Kích thước và kiểu dáng của miệng gió cần hài hòa với thiết kế nội thất của không gian.
• Loại miệng gió: Các loại miệng gió 1 lớp cánh khác nhau (ví dụ: gắn tường, gắn trần, có cánh điều chỉnh, cánh cố định) có thể có các kích thước tiêu chuẩn và giới hạn kích thước khác nhau.

3. Các Kích Thước Tiêu Chuẩn Phổ Biến Của Miệng Gió 1 Lớp Cánh

Mặc dù có thể sản xuất miệng gió theo yêu cầu cụ thể, vẫn tồn tại một số kích thước tiêu chuẩn phổ biến cho miệng gió 1 lớp cánh, thường được xác định bởi kích thước cổ gió (kích thước phần kết nối với ống gió) hoặc kích thước mặt ngoài. Dưới đây là một số ví dụ (lưu ý rằng các kích thước này có thể thay đổi tùy thuộc vào nhà sản xuất):

• Kích thước cổ gió hình chữ nhật (W x H - chiều rộng x chiều cao, đơn vị thường là inch hoặc mm):
  • 6x6 inch (150x150 mm)
  • 8x8 inch (200x200 mm)
  • 10x6 inch (250x150 mm)
  • 10x8 inch (250x200 mm)
  • 12x6 inch (300x150 mm)
  • 12x8 inch (300x200 mm)
  • 12x12 inch (300x300 mm)
  • 16x8 inch (400x200 mm)
  • 20x10 inch (500x250 mm)
  • ... và nhiều kích thước khác.
• Kích thước mặt ngoài (thường lớn hơn kích thước cổ gió để che phủ lỗ mở): Kích thước này thường lớn hơn kích thước cổ gió khoảng 1-2 inch (25-50 mm) mỗi chiều.
• Kích thước cổ gió hình tròn (đường kính D, đơn vị thường là inch hoặc mm):
  • 4 inch (100 mm)
  • 6 inch (150 mm)
  • 8 inch (200 mm)
  • 10 inch (250 mm)
  • 12 inch (300 mm)
  • ... và nhiều kích thước khác.

Khi lựa chọn kích thước, cần xác định rõ bạn đang tham khảo kích thước cổ gió hay kích thước mặt ngoài. Thông thường, các thông số kỹ thuật của hệ thống ống gió sẽ dựa trên kích thước cổ gió.

4. Hướng Dẫn Tính Toán Kích Thước Miệng Gió 1 Lớp Cánh (Tham Khảo)

Việc tính toán chính xác kích thước miệng gió đòi hỏi kiến thức về kỹ thuật thông gió và điều hòa không khí. Dưới đây là một phương pháp tiếp cận cơ bản (chỉ mang tính tham khảo, nên tham khảo ý kiến của kỹ sư HVAC chuyên nghiệp):

1. Xác định lưu lượng gió yêu cầu (Q): Tính toán tổng lưu lượng gió cần thiết cho không gian (đơn vị CFM hoặc m³/h) dựa trên các yếu tố đã nêu ở trên.
2. Chọn vận tốc gió tại miệng gió (V): Quyết định vận tốc gió phù hợp tại miệng gió (đơn vị fpm hoặc m/s) dựa trên loại không gian và yêu cầu về sự thoải mái.
3. Tính diện tích hiệu dụng của miệng gió (A): Sử dụng công thức:
   • Nếu Q tính bằng CFM và V tính bằng fpm: A(ft2)=VQ​
   • Nếu Q tính bằng m³/h và V tính bằng m/s: A(m2)=3600×VQ​
4. Xác định kích thước miệng gió: Dựa trên diện tích hiệu dụng (A) và tỷ lệ khung miệng gió mong muốn, bạn có thể xác định kích thước chiều rộng và chiều cao (đối với miệng gió hình chữ nhật) hoặc đường kính (đối với miệng gió hình tròn). Cần lưu ý rằng diện tích thực tế của các khe hở giữa các lá cánh sẽ nhỏ hơn diện tích mặt ngoài của miệng gió. Hệ số hiệu chỉnh (Ak/Af - tỷ lệ diện tích khe hở trên diện tích mặt ngoài) thường được cung cấp bởi nhà sản xuất. Do đó, công thức chính xác hơn là:
   • Amặtngoaˋi​=Hệso^ˊhiệuchỉnhAhiệudụng​​

Ví dụ:

Một phòng có yêu cầu lưu lượng gió là 500 CFM và vận tốc gió tại miệng gió mong muốn là 100 fpm.

• Diện tích hiệu dụng cần thiết: A=100500​=5ft2
• Giả sử hệ số hiệu chỉnh của miệng gió là 0.7.
• Diện tích mặt ngoài cần thiết: Amặtngoaˋi​=0.75​≈7.14ft2

Nếu bạn muốn một miệng gió hình chữ nhật với tỷ lệ chiều rộng gấp đôi chiều cao (W = 2H), thì:

• W×H=7.14ft2
• 2H×H=7.14ft2
• 2H2=7.14ft2
• H2=3.57ft2
• H≈1.89ft≈22.7inch
• W≈3.78ft≈45.4inch

Trong thực tế, bạn sẽ lựa chọn kích thước tiêu chuẩn gần nhất với kết quả tính toán này và có thể điều chỉnh số lượng miệng gió để đạt được lưu lượng gió mong muốn.

5. Những Lưu Ý Quan Trọng Khi Lựa Chọn Kích Thước Miệng Gió 1 Lớp Cánh

• Tham khảo thông số kỹ thuật của nhà sản xuất: Các nhà sản xuất thường cung cấp bảng lựa chọn kích thước dựa trên lưu lượng gió và vận tốc gió cho từng loại miệng gió cụ thể. Hãy sử dụng các tài liệu này để có lựa chọn chính xác nhất.
• Cân nhắc vị trí lắp đặt: Miệng gió gắn tường, gắn trần hoặc gắn ống gió có thể có các yêu cầu về kích thước khác nhau.
• Đảm bảo tính thẩm mỹ: Lựa chọn kích thước miệng gió hài hòa với không gian kiến trúc. Miệng gió quá lớn hoặc quá nhỏ đều có thể gây mất cân đối.
• Xem xét khả năng điều chỉnh: Nếu cần điều chỉnh hướng gió, kích thước của các lá cánh và khoảng cách giữa chúng cũng cần được xem xét.
• Tính toán tổn thất áp suất: Kích thước và thiết kế của miệng gió sẽ ảnh hưởng đến tổn thất áp suất của hệ thống. Cần đảm bảo tổn thất áp suất nằm trong phạm vi cho phép của quạt gió.
• Lựa chọn số lượng miệng gió: Thay vì một miệng gió quá lớn, việc sử dụng nhiều miệng gió nhỏ hơn có thể giúp phân phối gió đều hơn và giảm vận tốc gió cục bộ.
• Tuân thủ tiêu chuẩn và quy định: Đảm bảo việc lựa chọn và lắp đặt miệng gió tuân thủ các tiêu chuẩn và quy định về thông gió và điều hòa không khí hiện hành.
• Tìm kiếm sự tư vấn từ chuyên gia: Đối với các công trình lớn hoặc phức tạp, việc tìm kiếm sự tư vấn từ các kỹ sư HVAC có kinh nghiệm là rất quan trọng để đảm bảo hệ thống hoạt động hiệu quả và an toàn.

Kết Luận

Việc lựa chọn kích thước miệng gió 1 lớp cánh phù hợp là một quá trình đòi hỏi sự cân nhắc kỹ lưỡng nhiều yếu tố kỹ thuật và thẩm mỹ. Bằng cách hiểu rõ tầm quan trọng của kích thước, các yếu tố ảnh hưởng, tham khảo các kích thước tiêu chuẩn và áp dụng các nguyên tắc tính toán cơ bản (kết hợp với sự tư vấn của chuyên gia), bạn có thể đảm bảo hệ thống thông gió của mình hoạt động hiệu quả, mang lại không gian thoải mái và tiết kiệm năng lượng. Hy vọng bài viết này đã cung cấp cho bạn những thông tin hữu ích để đưa ra quyết định tốt nhất cho công trình của mình.
