Lọc phòng sạch bán dẫn

Lọc phòng sạch bán dẫn là hệ thống bộ lọc không khí dùng trong nhà máy sản xuất wafer, chip, vi mạch, linh kiện bán dẫn, cảm biến, module quang học, khu đóng gói chip, khu kiểm tra linh kiện và các khu vực vi điện tử yêu cầu kiểm soát hạt cực nghiêm ngặt. Trong sản xuất bán dẫn, hạt bụi rất nhỏ có thể ảnh hưởng đến bề mặt wafer, lớp phủ, mask, quá trình quang khắc, bonding, packaging, kiểm tra hình ảnh và chất lượng sản phẩm cuối.

Khác với lọc khí công nghiệp thông thường, lọc khí phòng sạch bán dẫn cần chú ý đến hạt siêu mịn, độ ổn định dòng khí, chênh áp lọc, mật độ FFU, độ kín HEPA/ULPA, độ sạch khoang trần, tải người, tải thiết bị, vật tư đưa vào và quy trình bảo trì. Ở nhiều khu vực bán dẫn, lọc HEPA H14 hoặc ULPA U15/U16 có thể được sử dụng làm cấp lọc cuối tại FFU, hộp HEPA, terminal box, clean booth, mini-environment hoặc thiết bị cấp khí sạch cục bộ.

VIETPHAT cung cấp lọc phòng sạch bán dẫn, lọc HEPA bán dẫn, lọc ULPA bán dẫn, lọc AHU bán dẫn, lọc FFU bán dẫn, lọc thô, lọc túi, lọc tinh, lọc EPA, HEPA H13/H14, ULPA U15/U16, lọc cấp khí, lọc hồi, lọc khung nhôm, khung inox, dry seal, gel seal và bộ lọc theo kích thước yêu cầu cho hệ thống cleanroom semiconductor.

Lọc phòng sạch bán dẫn là gì?

Lọc phòng sạch bán dẫn là nhóm bộ lọc không khí được lắp trong hệ thống HVAC, AHU, MAU, PAU, FFU, hộp HEPA, terminal box, trần phòng sạch, mini-environment, clean booth, đường gió cấp, cửa hồi hoặc thiết bị cấp khí sạch cục bộ để kiểm soát hạt trong không khí của nhà máy bán dẫn. Tùy khu vực, bộ lọc có thể là lọc thô, lọc trung cấp, lọc túi, lọc tinh, EPA, HEPA hoặc ULPA.

Trong sản xuất bán dẫn, bụi và hạt lơ lửng có thể đến từ không khí ngoài trời, người vận hành, trang phục phòng sạch, vật tư, bao bì, xe đẩy, thiết bị, thao tác bảo trì và bản thân quá trình sản xuất. Khi hạt bụi bám lên wafer, mask, bề mặt quang học hoặc linh kiện vi điện tử, nguy cơ lỗi sản phẩm có thể tăng lên. Vì vậy, hệ thống lọc khí cần được thiết kế theo chuỗi nhiều cấp và kiểm soát kỹ tại điểm cấp khí cuối.

Lọc phòng sạch bán dẫn không chỉ là chọn HEPA hoặc ULPA. Một hệ thống đúng cần phối hợp tiền lọc trong AHU, lọc tinh bảo vệ HEPA/ULPA, FFU hoặc hộp lọc cuối, kiểm soát áp suất, kiểm soát hồi gió, kiểm tra chênh áp, kiểm tra độ kín và quy trình thay lọc an toàn. Nếu chỉ nâng cấp cấp lọc mà không kiểm tra quạt, lưu lượng và chênh áp, hệ thống có thể thiếu gió hoặc không đạt điều kiện vận hành.

Tên gọi thường gặp

• Lọc phòng sạch bán dẫn.
• Bộ lọc phòng sạch bán dẫn.
• Lọc khí phòng sạch bán dẫn.
• Lọc khí nhà máy bán dẫn.
• Lọc phòng sạch semiconductor.
• Lọc phòng sạch wafer.
• Lọc phòng sạch chip.
• Lọc HEPA bán dẫn.
• Lọc ULPA bán dẫn.
• Lọc AHU bán dẫn.
• Lọc FFU bán dẫn.
• Lọc khí cleanroom vi điện tử.

Vai trò của lọc khí trong nhà máy bán dẫn

Lọc khí là một phần quan trọng của hệ thống kiểm soát nhiễm bẩn trong nhà máy bán dẫn. Bộ lọc đúng cấp và lắp đặt đúng kỹ thuật giúp giảm hạt trong khí cấp, bảo vệ quy trình, kéo dài tuổi thọ lọc cuối và hỗ trợ duy trì môi trường sạch ổn định.

1. Kiểm soát hạt siêu mịn trong không khí

Trong sản xuất bán dẫn, hạt bụi rất nhỏ cũng có thể ảnh hưởng đến bề mặt wafer, bề mặt linh kiện, mask, lớp phủ hoặc vùng thao tác chính xác. Lọc HEPA/ULPA tại điểm cấp khí giúp giảm hạt trong luồng khí đi vào khu vực sản xuất.

2. Bảo vệ wafer, chip và linh kiện vi điện tử

Wafer và linh kiện bán dẫn có bề mặt rất nhạy với hạt. Hạt bụi có thể tạo điểm lỗi, ảnh hưởng lớp phủ, làm sai lệch quá trình xử lý bề mặt hoặc gây lỗi trong các bước kiểm tra. Hệ lọc khí đúng giúp giảm rủi ro nhiễm hạt từ môi trường.

3. Hỗ trợ ổn định vùng thao tác sạch

Trong các khu vực như mini-environment, clean booth, laminar flow hoặc khu đặt thiết bị chính xác, dòng khí cần ổn định, sạch và phân bố đều. Bộ lọc cuối cần có lưu lượng phù hợp, chênh áp ổn định và không rò khí quanh khung.

4. Kéo dài tuổi thọ HEPA và ULPA

HEPA và ULPA có chi phí cao, yêu cầu vận chuyển và lắp đặt cẩn thận. Nếu tiền lọc phía trước yếu hoặc không được thay đúng thời điểm, lọc cuối sẽ nhanh tăng chênh áp. Chuỗi lọc thô, lọc túi, lọc tinh và EPA phù hợp giúp giảm bụi vào lọc cuối.

5. Ổn định lưu lượng gió và áp suất phòng

Phòng sạch bán dẫn thường cần lưu lượng gió lớn, mật độ cấp khí cao và áp suất phòng ổn định. Khi bộ lọc bị nghẹt hoặc chọn sai trở lực, lưu lượng cấp có thể giảm, áp suất phòng dao động và phân bố dòng khí bị ảnh hưởng.

6. Hỗ trợ giảm lỗi do nhiễm bẩn hạt

Lọc khí không thay thế kiểm soát con người, vật tư, quy trình vệ sinh, ESD, AMC hoặc bảo trì thiết bị. Tuy nhiên, lọc khí là một lớp kiểm soát nền rất quan trọng giúp giảm hạt trong môi trường, từ đó hỗ trợ giảm rủi ro lỗi sản phẩm do nhiễm bẩn hạt.

Các khu vực bán dẫn cần lọc phòng sạch

Nhà máy bán dẫn có nhiều khu vực với yêu cầu sạch khác nhau. Không phải mọi khu vực đều dùng cùng một cấp lọc. Cần chọn bộ lọc theo quy trình, cấp sạch, độ nhạy sản phẩm, tải bụi và yêu cầu vận hành.

Chuỗi lọc phòng sạch bán dẫn thường gặp

Chuỗi lọc trong phòng sạch bán dẫn thường được thiết kế theo nhiều cấp từ thô đến siêu tinh. Các cấp lọc đầu giúp bảo vệ thiết bị và giảm bụi nền, trong khi HEPA/ULPA cấp cuối kiểm soát hạt tại khu vực cấp khí sạch.

Các loại bộ lọc dùng trong phòng sạch bán dẫn

Bộ lọc trong phòng sạch bán dẫn được phân loại theo vị trí lắp, cấp lọc, vật liệu khung, kiểu làm kín và nhiệm vụ trong chuỗi xử lý không khí. Chọn đúng loại lọc giúp giảm rủi ro lắp sai, thiếu gió hoặc rò khí.

1. Lọc thô phòng sạch bán dẫn

Lọc thô lắp ở đầu vào AHU/MAU hoặc cửa gió tươi để giữ bụi lớn, sợi và tạp chất môi trường. Đây là cấp lọc đầu tiên giúp bảo vệ coil, quạt, lọc túi và lọc tinh phía sau.

2. Lọc túi phòng sạch bán dẫn

Lọc túi có diện tích media lớn, khả năng chứa bụi tốt và phù hợp cho hệ AHU/MAU lưu lượng lớn. Trong nhà máy bán dẫn, lọc túi thường dùng ở cấp trung gian hoặc lọc tinh để giảm tải cho lọc cuối.

3. Lọc compact / V-bank

Lọc compact hoặc V-bank có diện tích lọc cao trong kích thước gọn, phù hợp cho tiền lọc HEPA/ULPA hoặc các hệ HVAC yêu cầu chênh áp ổn định. Đây là lựa chọn phổ biến khi cần lọc bụi mịn trước cấp lọc cuối.

4. Lọc EPA bán dẫn

EPA E10, E11, E12 có thể dùng làm tiền lọc hiệu suất cao hoặc cho khu phụ trợ sạch. EPA không thay thế HEPA hoặc ULPA nếu khu vực yêu cầu lọc cuối cấp cao hơn theo bản vẽ.

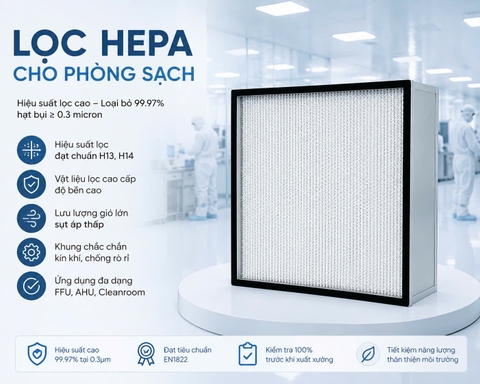

5. Lọc HEPA bán dẫn

HEPA H13/H14 dùng tại FFU, hộp HEPA, terminal box, clean booth hoặc các khu vực sạch yêu cầu cao. Với bán dẫn, HEPA thường cần được lắp kín, kiểm tra lưu lượng và theo dõi chênh áp chặt chẽ.

6. Lọc ULPA bán dẫn

ULPA U15/U16/U17 phù hợp các khu vực yêu cầu kiểm soát hạt siêu mịn như wafer fabrication, lithography, vi điện tử, quang học chính xác và mini-environment. Khi dùng ULPA, cần kiểm tra kỹ khả năng quạt, trở lực và tiền lọc.

7. Lọc hồi phòng sạch bán dẫn

Lọc hồi được lắp tại cửa hồi, hộp hồi hoặc tuyến khí hồi để giữ bụi phát sinh trong phòng trước khi khí quay về AHU. Lọc hồi giúp giảm bụi trong đường hồi, bảo vệ coil và hỗ trợ hệ HVAC sạch hơn.

HEPA, ULPA và lọc cuối trong bán dẫn

Trong phòng sạch bán dẫn, HEPA và ULPA thường được dùng làm lọc cuối tại điểm cấp khí. Với các quy trình rất nhạy hạt, ULPA có thể được ưu tiên hơn HEPA. Tuy nhiên, cấp lọc cao hơn cũng đòi hỏi kiểm tra kỹ hơn về chênh áp, lưu lượng, khả năng quạt, mật độ FFU và chi phí vận hành.

Lọc hạt và kiểm soát AMC trong bán dẫn

Trong bán dẫn, kiểm soát hạt bụi chỉ là một phần của kiểm soát nhiễm bẩn. Một số quy trình còn cần kiểm soát AMC, tức airborne molecular contamination – nhiễm bẩn phân tử trong không khí. AMC có thể gồm hơi axit, base, dung môi, hợp chất hữu cơ bay hơi hoặc các khí có khả năng ảnh hưởng đến bề mặt wafer, lớp phủ hoặc quy trình nhạy cảm.

HEPA và ULPA được thiết kế chủ yếu để giữ hạt bụi. Chúng không phải là giải pháp chuyên dụng để xử lý hơi hóa chất hoặc khí phân tử. Nếu khu vực có yêu cầu kiểm soát AMC, cần xem xét thêm lọc hóa học, than hoạt tính, media hấp phụ chuyên dụng hoặc hệ thống xử lý khí theo bản vẽ kỹ thuật.

Vì vậy, khi tư vấn lọc phòng sạch bán dẫn, cần phân biệt rõ hai nhóm: lọc hạt để kiểm soát bụi và lọc hóa học để kiểm soát khí/phân tử. Chọn đúng nhóm lọc giúp tránh hiểu nhầm giữa hiệu suất HEPA/ULPA và khả năng xử lý khí.

Thông số kỹ thuật cần kiểm tra khi mua lọc phòng sạch bán dẫn

Khi chọn lọc phòng sạch bán dẫn, khách hàng cần cung cấp đầy đủ thông số để bộ lọc lắp vừa, đúng cấp, đúng lưu lượng và không làm hệ thống thiếu gió. Không nên chỉ đặt theo tên “lọc bán dẫn” hoặc “lọc cleanroom”.

Cách chọn lọc phòng sạch bán dẫn phù hợp

Chọn đúng bộ lọc giúp nhà máy bán dẫn kiểm soát hạt ổn định, bảo vệ sản phẩm và tối ưu chi phí vận hành. Dưới đây là quy trình tham khảo khi chọn lọc thay thế hoặc lắp mới.

Bước 1: Xác định cấp sạch và quy trình sản xuất

Cần xác định khu vực dùng cho wafer, lithography, deposition, etching, packaging, test hay phụ trợ sạch. Khu vực càng nhạy hạt thì yêu cầu lọc cuối, dòng khí, chênh áp và kiểm tra sau lắp đặt càng nghiêm ngặt.

Bước 2: Xác định vị trí lọc trong hệ thống

Bộ lọc có thể nằm trong AHU, trước coil, sau coil, trước HEPA/ULPA, tại FFU, hộp HEPA, terminal box, mini-environment hoặc cửa hồi. Mỗi vị trí yêu cầu dạng lọc, vật liệu khung, lưu lượng và kiểu seal khác nhau.

Bước 3: Kiểm tra bản vẽ, tem lọc cũ và model thiết bị

Nên đối chiếu bản vẽ HVAC, danh mục lọc, tem lọc cũ, model FFU, model AHU, kích thước lọc, cấp lọc, lưu lượng và kiểu seal. Nếu không có hồ sơ, cần đo trực tiếp và chụp ảnh vị trí lắp.

Bước 4: Kiểm tra lưu lượng và chênh áp

Mỗi cấp lọc tạo chênh áp nhất định. Khi lọc nghẹt hoặc chọn cấp quá cao, lưu lượng có thể giảm và ảnh hưởng cấp sạch. Trước khi nâng từ H14 lên ULPA hoặc từ U15 lên U16, cần kiểm tra khả năng quạt, chênh áp tổng và yêu cầu vận hành.

Bước 5: Chọn đúng kiểu làm kín

Với HEPA/ULPA, kiểu làm kín rất quan trọng. Dry seal dùng gioăng, gel seal dùng rãnh gel và dao ép chuyên dụng. Chọn sai kiểu seal có thể làm rò khí quanh mép lọc và không đạt kiểm tra sau lắp đặt.

Bước 6: Đánh giá có cần lọc hóa học hay không

Nếu quy trình bán dẫn có yêu cầu kiểm soát AMC, mùi, hơi dung môi, hơi axit, base hoặc khí phân tử, cần xem xét thêm lọc hóa học chuyên dụng. HEPA/ULPA chỉ nên được xem là giải pháp lọc hạt, không phải giải pháp kiểm soát khí.

Lưu ý lắp đặt, vận hành và thay thế

Lọc phòng sạch bán dẫn cần được vận chuyển, bảo quản, lắp đặt và thay thế đúng quy trình. Với HEPA/ULPA, media rất nhạy với va đập; một lỗi nhỏ có thể gây rò khí, giảm hiệu suất hoặc không đạt kiểm tra sau lắp đặt.

1. Bảo quản lọc trước khi lắp

Bộ lọc cần được bảo quản nơi khô, sạch, tránh ẩm, tránh bụi, tránh hóa chất và tránh va đập. Không đặt vật nặng lên HEPA/ULPA. Trước khi lắp cần kiểm tra khung, media, gioăng, gel, lưới bảo vệ và tem nhãn.

2. Không chạm vào media HEPA/ULPA

Media lọc cuối rất dễ hư khi bị chọc, đè hoặc va chạm. Khi thao tác, chỉ nên cầm vào khung lọc. Không dùng tay, tua vít, dao, thước hoặc vật cứng chạm vào bề mặt media.

3. Lắp đúng chiều gió và đúng cơ cấu ép

Nếu bộ lọc có mũi tên hướng gió, cần lắp đúng chiều. Với gel seal, cần đúng rãnh gel và dao ép. Với dry seal, cần đúng vị trí gioăng và lực ép. Lắp sai có thể gây rò khí hoặc chênh áp bất thường.

4. Kiểm tra độ kín quanh khung lọc

Rò khí quanh mép lọc là lỗi nghiêm trọng trong phòng sạch bán dẫn. Sau khi lắp cần kiểm tra gioăng, gel seal, khóa kẹp, khung ép, ray trượt và bề mặt tiếp xúc. Với khu quan trọng, cần kiểm tra rò rỉ theo yêu cầu nghiệm thu.

5. Theo dõi chênh áp, lưu lượng và tình trạng tiền lọc

Chênh áp giúp đánh giá tình trạng nghẹt lọc. Khi chênh áp tăng đến mức khuyến nghị hoặc lưu lượng giảm, cần kiểm tra và thay lọc. Nếu chênh áp tăng nhanh bất thường, cần kiểm tra tiền lọc, tải bụi, rò khí hoặc sự cố trong AHU/FFU.

6. Kiểm soát bụi khi thay lọc

Khi tháo lọc cũ, cần thao tác nhẹ, tránh làm rơi bụi vào khu vực sạch. Với khu bán dẫn nhạy bụi, nên đóng gói lọc bẩn đúng cách, vệ sinh vị trí lắp và ghi nhận tình trạng lọc sau khi tháo.

Lỗi thường gặp khi chọn sai lọc phòng sạch bán dẫn

Báo giá lọc phòng sạch bán dẫn tại VIETPHAT

Giá lọc phòng sạch bán dẫn phụ thuộc vào loại lọc, cấp lọc, kích thước, lưu lượng, vật liệu khung, vật liệu media, kiểu làm kín, yêu cầu chứng chỉ, số lượng đặt hàng, tiêu chuẩn kỹ thuật và thời gian giao hàng. VIETPHAT hỗ trợ báo giá cho nhu cầu thay thế định kỳ, mua số lượng, dự phòng vật tư, cải tạo HVAC sạch và dự án nhà máy bán dẫn mới.

Để nhận báo giá nhanh và chính xác, khách hàng nên cung cấp các thông tin sau:

• Khu vực sử dụng: wafer, lithography, etching, deposition, packaging, test, mini-environment hoặc khu phụ trợ sạch.
• Vị trí lắp: AHU, FFU, hộp HEPA, terminal box, clean booth, cửa hồi, đường gió cấp hoặc thiết bị cục bộ.
• Loại lọc cần mua: lọc thô, lọc túi, lọc tinh, compact, EPA, HEPA, ULPA hoặc theo mẫu cũ.
• Cấp lọc yêu cầu: ISO Coarse, ISO ePM, G4, F7, F8, F9, E10-E12, H13, H14, U15, U16, U17 hoặc theo bản vẽ.
• Kích thước lọc: dài × rộng × dày, đơn vị mm.
• Lưu lượng gió, vận tốc gió hoặc model AHU/FFU nếu có.
• Kiểu làm kín: gasket, dry seal, gel seal hoặc theo thiết bị hiện hữu.
• Vật liệu khung: nhôm, inox, MDF, tôn mạ, nhựa, giấy hoặc theo yêu cầu.
• Yêu cầu lưới bảo vệ, tay nắm, tem nhãn, chứng chỉ hoặc đóng gói riêng nếu cần.
• Yêu cầu lọc hóa học/AMC nếu khu vực có yêu cầu kiểm soát khí phân tử.
• Số lượng cần đặt và thời gian cần nhận hàng.
• Ảnh lọc cũ, ảnh tem nhãn, ảnh vị trí lắp đặt hoặc bản vẽ kỹ thuật.

Ưu điểm khi mua lọc phòng sạch bán dẫn tại VIETPHAT

• Tư vấn theo khu vực sản xuất: Hỗ trợ chọn lọc cho wafer, chip, vi điện tử, packaging, test, mini-environment và khu phụ trợ sạch.
• Đa dạng cấp lọc: Lọc thô, lọc túi, lọc tinh, EPA, HEPA H13/H14, ULPA U15/U16/U17.
• Sản xuất theo kích thước: Hỗ trợ kích thước tiêu chuẩn hoặc theo kích thước thực tế của AHU, FFU, hộp HEPA.
• Đa dạng cấu hình: Khung nhôm, khung inox, khung MDF, dry seal, gel seal, lưới bảo vệ một mặt/hai mặt.
• Hỗ trợ thay thế lọc cũ: Kiểm tra ảnh, tem nhãn, kích thước và vị trí lắp để giảm sai sót.
• Phù hợp nhà máy bán dẫn: Dùng cho AHU, FFU, hộp HEPA, terminal box, clean booth, mini-environment và hệ HVAC sạch.
• Báo giá nhanh: Phù hợp cho bảo trì định kỳ, mua số lượng và dự án phòng sạch bán dẫn.
• Giao hàng tận nơi: Hỗ trợ khách hàng tại TP. Hồ Chí Minh và các tỉnh thành.

Câu hỏi thường gặp về lọc phòng sạch bán dẫn

Lọc phòng sạch bán dẫn dùng để làm gì?

Lọc phòng sạch bán dẫn dùng để kiểm soát bụi và hạt siêu mịn trong không khí, bảo vệ wafer, chip, vi mạch, thiết bị quang học, khu packaging, test và các quy trình nhạy hạt.

Nhà máy bán dẫn thường dùng HEPA hay ULPA?

Tùy khu vực. HEPA H13/H14 phù hợp một số khu sạch và phụ trợ. ULPA U15/U16 thường dùng cho khu vực yêu cầu kiểm soát hạt siêu mịn cao hơn như wafer, quang học, vi điện tử hoặc mini-environment.

Có nên tự nâng HEPA H14 lên ULPA U15 không?

Không nên tự nâng nếu chưa kiểm tra lưu lượng, chênh áp, khả năng quạt, mật độ FFU và yêu cầu cấp sạch. Cấp lọc cao hơn có thể làm hệ thống thiếu gió nếu không phù hợp thiết kế.

HEPA/ULPA có xử lý được hơi hóa chất trong bán dẫn không?

HEPA/ULPA chủ yếu dùng để lọc hạt. Nếu cần kiểm soát hơi hóa chất, khí phân tử hoặc AMC, cần bổ sung lọc hóa học hoặc hệ xử lý khí chuyên dụng theo thiết kế.

Khi nào cần thay lọc phòng sạch bán dẫn?

Cần thay khi chênh áp vượt mức khuyến nghị, lưu lượng gió giảm, bộ lọc bẩn nặng, media rách, gioăng/gel hư, không đạt kiểm tra rò rỉ hoặc theo kế hoạch bảo trì của nhà máy.

VIETPHAT có nhận lọc phòng sạch bán dẫn theo kích thước yêu cầu không?

VIETPHAT hỗ trợ tư vấn và cung cấp lọc phòng sạch bán dẫn theo kích thước, cấp lọc, lưu lượng, vật liệu khung, kiểu gioăng/gel, số lượng và điều kiện lắp đặt thực tế.

Kết luận

Lọc phòng sạch bán dẫn là hạng mục quan trọng trong hệ thống HVAC nhà máy semiconductor, giúp kiểm soát hạt siêu mịn, bảo vệ wafer, chip, vi mạch, bề mặt quang học và quy trình sản xuất chính xác. Một hệ lọc đúng kỹ thuật cần phối hợp nhiều cấp từ lọc thô, lọc túi, lọc tinh, EPA đến HEPA hoặc ULPA tùy yêu cầu từng khu vực.

Khi chọn lọc phòng sạch bán dẫn, khách hàng cần kiểm tra khu vực sử dụng, vị trí lắp, cấp lọc, kích thước, lưu lượng, trở lực, vật liệu khung, kiểu làm kín, hướng gió, yêu cầu AMC và hồ sơ kỹ thuật. Chọn đúng bộ lọc giúp hệ thống vận hành ổn định, giảm rủi ro nhiễm hạt, kéo dài tuổi thọ lọc cuối và tối ưu chi phí vận hành lâu dài.
