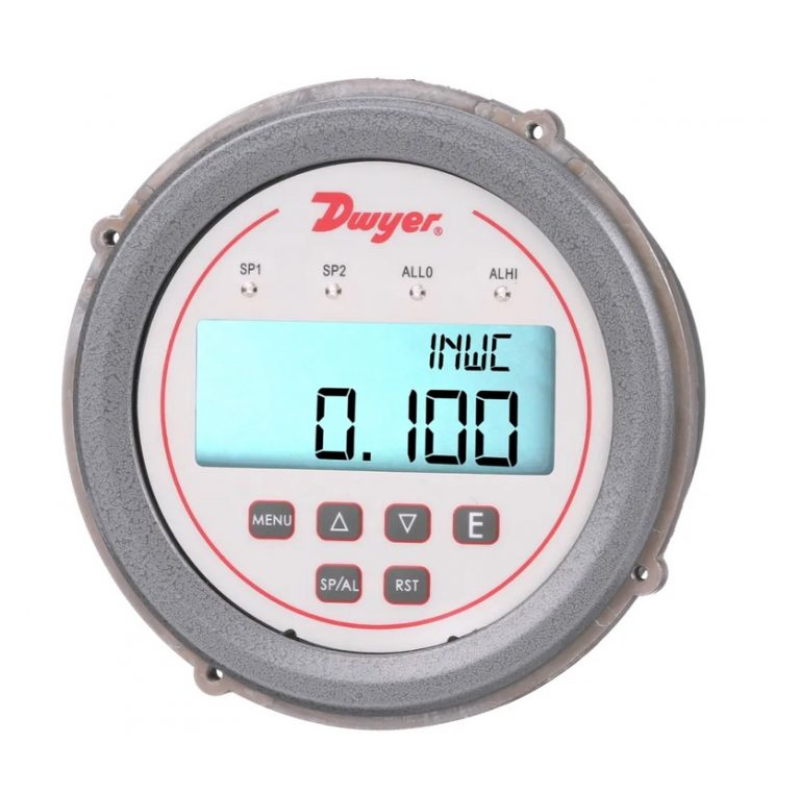

SERIES DH3-BỘ ĐIỀU KHIỂN CHÊNH LỆCH ÁP SUẤT DÒNG DH3 DIGIHELIC® DWYER

Thiết bị 3 trong 1: Gage, Switch và Transmitter, Đầu ra square root cho Flow

Dòng DH3 Digihelic® bộ điều khiển chênh áp là cảm biến 3-trong-1 bao gồm 1 đồng hồ (gage) hiển thị kỹ thuật số, điều khiển rơle chuyển mạch, và một transmitter với đầu ra dòng điện 4-20mA tất cả đóng gói trong vỏ Photohelic®. Kết hợp 3 tính năng này cho phép giảm thiểu một số thiết bị trong một sản phẩm, tiết kiệm không gian, thời gian lắp đặt và chi phí. Bộ điều khiển Digihelic® thiết bị lý tưởng cho các ứng dụng áp suất, vận tốc và lưu lượng, đạt được độ chính xác toàn thang đo 1,5% trên phạm vi xuống đến thang đo rất thấp 0,25 “wc đến 2,5”. Phạm vi từ 5 “wc trở lên duy trì độ chính xác 0,5% FS. Ngoài ra còn có dải đo hai hướng.

Bộ điều khiển Series DH3 Digihelic® cho phép lựa chọn đo áp suất, vận tốc hoặc lưu lượng thể tích với đơn vị đo thường được sử dụng. 2 rơ le điều khiển SPDT với dải deadband có thể điều chỉnh cùng với ngõ ra 4-20 mA.

Lập trình dễ dàng bằng cách sử dụng phím menu để truy cập, 5 menu đơn giản cung cấp quyền truy cập: mức độ bảo mật; lựa chọn áp suất, vận tốc hoặc lưu lượng; lựa chọn các đơn vị đo; Hệ số K để sử dụng với cảm biến lưu lượng; ống dẫn hình chữ nhật hoặc hình tròn cho khu vực đầu vào trong các ứng dụng dòng chảy; thiết lập điều khiển điểm hoặc thiết lập điểm và hoạt động cảnh báo; hoạt động báo động như báo động cao, thấp hoặc cao / thấp; đặt lại cảnh báo tự động hoặc thủ công; báo động chậm trễ; xem giá trị đỉnh, giảm xóc kỹ thuật số để làm mịn các ứng dụng process bất thường;scaling ngõ ra 4-20 mA để phù hợp với phạm vi ứng dụng và phạm vi hiệu chuẩn

NIST CALIBRATION tùy chọn

Vui lòng xem Dòng AT-DH3 sử dụng trong môi trường phòng nổ ATEX.

SPECIFICATIONS

SERVICE: AIR AND NON-COMBUSTIBLE, COMPATIBLE GASES.

WETTED MATERIALS:CONSULT FACTORY.

HOUSING MATERIAL:DIE CAST ALUMINUM CASE AND BEZEL.

ACCURACY:±1.5% FOR 0.25″ AND ±0.25″ W.C. RANGES. RANGES 0.5″ TO 5″ W.C. AND CORRESPONDING BI-DIRECTIONAL (EXCEPT ±2.5″ W.C.) ±1%; ALL OTHER RANGES: ±0.5% @ 77°F (25°C) INCLUDING HYSTERESIS AND REPEATABILITY (AFTER 1 HOUR WARM-UP).

STABILITY:< ±1% PER YEAR.

PRESSURE LIMITS:RANGES (UNI- AND CORRESPONDING BIDIRECTIONAL), ≤ 1 IN W.C.: 9 PSI; 2.5 AND 5 IN W.C.: 1.5 PSI; 10 IN W.C.: 3 PSI; 25 IN W.C.: 8 PSI; 50 IN W.C.: 15 PSI; 100 IN W.C.: 20 PSI.

TEMPERATURE LIMITS:32 TO 140°F (0 TO 60°C).

COMPENSATED TEMPERATURE LIMITS:32 TO 140°F (0 TO 60°C).

THERMAL EFFECTS:0.020%/°F (0.036/°C) FROM 77°F (25°C). FOR 0.25″ AND ±0.25″ W.C. RANGES: ±0.03%/°F (±0.054%/°C).

POWER REQUIREMENTS:12 TO 28 VDC, 12 TO 28 VAC 50 TO 400 HZ.

POWER CONSUMPTION:3 VA MAX.

OUTPUT SIGNAL:4 TO 20 MA DC INTO 900 Ω MAX.

ZERO & SPAN ADJUSTMENTS:ACCESSIBLE VIA MENUS.

RESPONSE TIME:250 MS (DAMPING SET TO 1).

DISPLAY:BACKLIT 4 DIGIT LCD 0.4″ HEIGHT LED INDICATORS FOR SET POINT AND ALARM STATUS.

ELECTRICAL CONNECTIONS:15 PIN MALE HIGH DENSITY D-SUB CONNECTION. 18″ (46 CM) CABLE WITH 10 CONDUCTORS INCLUDED.

PROCESS CONNECTIONS:1/8″ FEMALE NPT. SIDE OR BACK CONNECTIONS.

MOUNTING ORIENTATION:MOUNT UNIT IN VERTICAL PLANE.

SIZE:5″ (127 MM) OD X 3-1/8″ (79.38 MM).

WEIGHT:1.75 LB (794 G).

AGENCY APPROVALS:CE.

SWITCH TYPE:2 SPDT RELAYS.

ELECTRICAL RATING:1 A @ 30 VAC/VDC.

SET POINT ADJUSTMENT:ADJUSTABLE VIA KEYPAD ON FACE.
