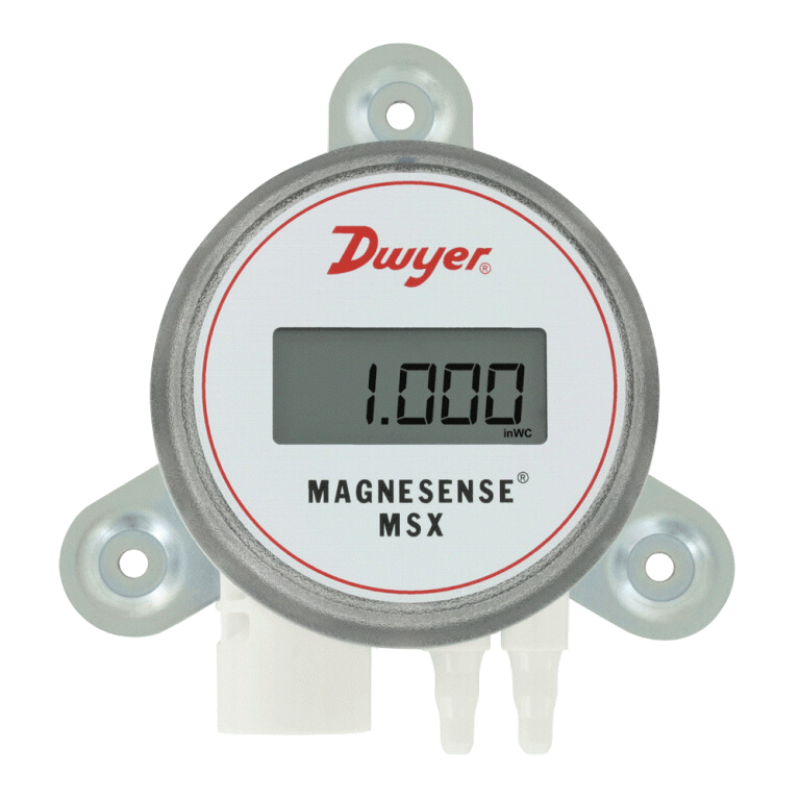

SERIES MSX – BỘ TRUYỀN TÍN HIỆU (TRANSMITTER)

Bộ truyền tín hiệu Series MSX Magnesense® kết hợp tính ổn định và tính linh hoạt của máy phát Series MS2 Magnesense® II ban đầu để sử dụng trong các ứng dụng điều khiển tòa nhà. MSX đơn giản hóa quy trình đặt hàng để cung cấp cấu hình mong muốn, giúp giảm thời gian thiết lập sản phẩm. Phạm vi áp suất có sẵn theo Pa, mm w.c. và w.c. Tất cả các phạm vi áp suất có thể được cấu hình ở chế độ một chiều hoặc hai chiều, cung cấp tổng cộng 32 phạm vi. MSX có thể cung cấp đầu ra áp suất tuyến tính hoặc đầu ra vận tốc tuyến tính với phép chiết căn bậc hai từ máy phát. Các tham số bổ sung đã được đưa vào để mở rộng khả năng căn bậc hai để tính toán dòng chảy. Tín hiệu điện áp kép và tín hiệu đầu ra miliamp có thể được sử dụng để cung cấp xác minh tín hiệu đầu ra của thiết bị và điều khiển.

Dịch vụ: Không khí và các loại khí tương thích, không cháy.

Vật liệu: Tham khảo ý kiến ​​nhà máy.

Độ chính xác: ± 1% FSO.

Độ ổn định: ± 1% FSO / năm.

Giới hạn nhiệt độ: -4 đến 158 ° F (-20 đến 70 ° C).

Giới hạn áp suất: Phạm vi hoạt động tối đa 0 và 1: 3,6 psi, nổ 6 psi; Phạm vi hoạt động tối đa 2 và 3: 6 psi, nổ 6 psi.

Yêu cầu nguồn: 10-36 VDC (2-dây), 17-36 VDC hoặc 21,6-33 VAC (3-dây) cách ly.

Tín hiệu đầu ra: 4-20 mA (2 dây); Có thể lựa chọn 0-10 V hoặc 0-5 V (3 dây).

Thời gian đáp ứng: Tức thời (mặc định) hoặc 3 giây (có thể lựa chọn).

Điều chỉnh Zero và Span: Nút nhấn kỹ thuật số.

Điện trở vòng lặp: Đầu ra hiện tại: 0-1250 Ω tối đa; Điện áp đầu ra: min. điện trở tải 1 k Ω.

Mức tiêu thụ hiện tại: tối đa 21 mA liên tục.

Kết nối điện: Khối thiết bị đầu cuối kiểu châu Âu có thể tháo rời 4 dây cho 16 đến 26 AWG.

Đầu vào điện: 1/2 “Chủ đề NPS.

Màn hình (tùy chọn): LCD 4 chữ số.

Kết nối quy trình: Ống linh hoạt ID 1/8″, 3/16 “, 1/4”, 5 mm và 6 mm.

Xếp hạng độ kín: NEMA 4X (IP66), UL 2043 (Plenum), UL94 V-0.

Định hướng gắn: Đo cảm biến áp suất không bị ảnh hưởng bởi định hướng.

Trọng lượng: 8.0 oz (230 g).

Phê duyệt của cơ quan: CE.
