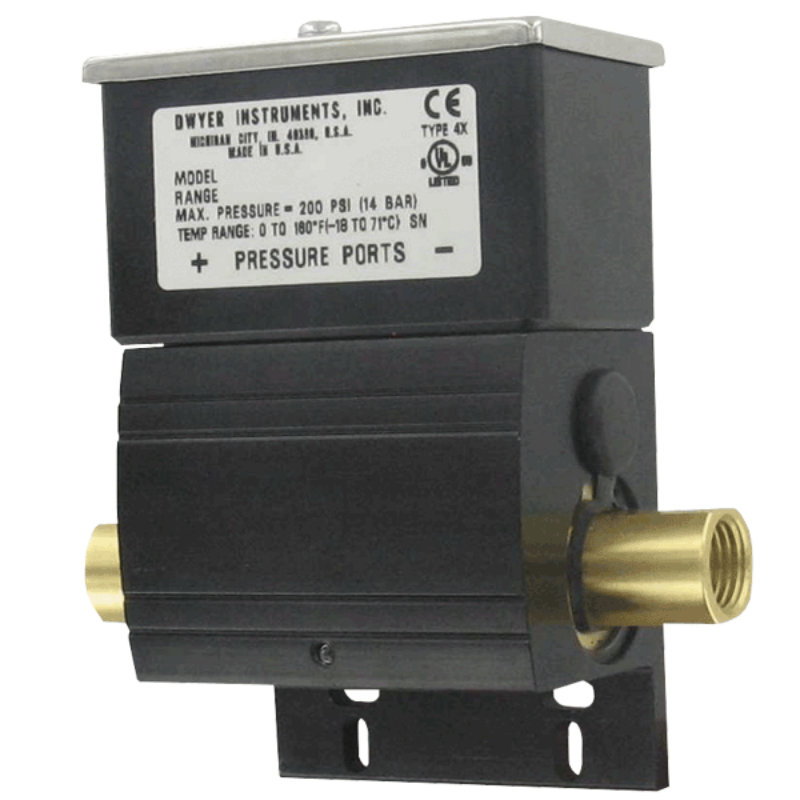

SERIES DX – CÔNG TẮC ÁP SUẤT(PRESSURE SWITCHES)

Tạo ra đầu ra tiếp điểm dựa trên sự khác biệt giữa hai nguồn áp suất. Vật liệu làm ướt bằng đồng thau và fluoroelastomer thích hợp để sử dụng với hầu hết các loại khí và dung dịch. Công tắc có thể được sử dụng để chỉ thị áp suất chênh lệch thấp với điểm đặt khi giảm áp suất thấp nhất là 1 psid (0,07 bar). Phạm vi điểm cài đặt khác biệt có sẵn từ 2,5 đến 75 psid (0,17 đến 5,17 bar) khi tăng chênh lệch áp suất và 1,0 đến 67 psid (0,07 đến 4,62 bar) khi giảm chênh lệch áp suất. Thiết bị có định mức áp suất tĩnh cao 200 psig (13,8 bar). Chịu thời tiết, loại UL 4X, vỏ bọc cho môi trường lắp đặt nhiều bụi, ngoài trời hoặc rửa trôi. Điểm đặt có thể điều chỉnh bên ngoài, mặt bích lắp tích hợp và khối đầu nối điện có thể tháo rời để lắp đặt nhanh chóng và dễ dàng.

Dịch vụ: Khí và chất lỏng tương thích.

Vật liệu thiết bị: Kết nối: Đồng thau; Màng chắn: Fluoroelastomer.

Giới hạn nhiệt độ: 30 đến 140 ° F (-1 đến 60 ° C).

Giới hạn áp suất: Áp suất tĩnh tối đa: 200 psig (13,8 bar); Áp suất chênh lệch tối đa: 1,25 x điểm đặt cao nhất của mô hình.

Xếp hạng độ kín: Loại UL chống thời tiết 4X (IP65).

Khả năng lặp lại: ± 2% toàn dải.

Loại công tắc: Công tắc nhanh SPDT.

Đánh giá điện: 5 A @ 125/250 VAC, 5 Một res. @ 30 VDC.

Kết nối điện: Khối thiết bị đầu cuối có thể tháo rời.

Kết nối ống dẫn: Lỗ đường kính 0,871 “cho phụ kiện ống 1/2”.

Kết nối quy trình: 1/4 “NPT nữ.

Định hướng đếm: Cổng trên mặt phẳng nằm ngang, ± 10 °.

Điểm đặt Điều chỉnh: Vít bên ngoài.

Vật liệu làm vỏ: Thân: Nhôm; Vỏ ngoài: Polycarbonate; Vỏ: 300 SS

Hiệu chỉnh và Chống sốc: Điểm đặt lặp lại sau 2,5 Gs, 5 đến 500 Hz. Điểm đặt lặp lại sau 15 Gs, thời gian 10 mili giây.

Giới hạn: 80% (không ngưng tụ)

Mức độ ô nhiễm: 2.

Môi trường: Dành cho sử dụng trong nhà và ngoài trời.

Trọng lượng: 1 lb 3 oz (0,54 kg).

Phê duyệt tần suất: CE, cULus.
