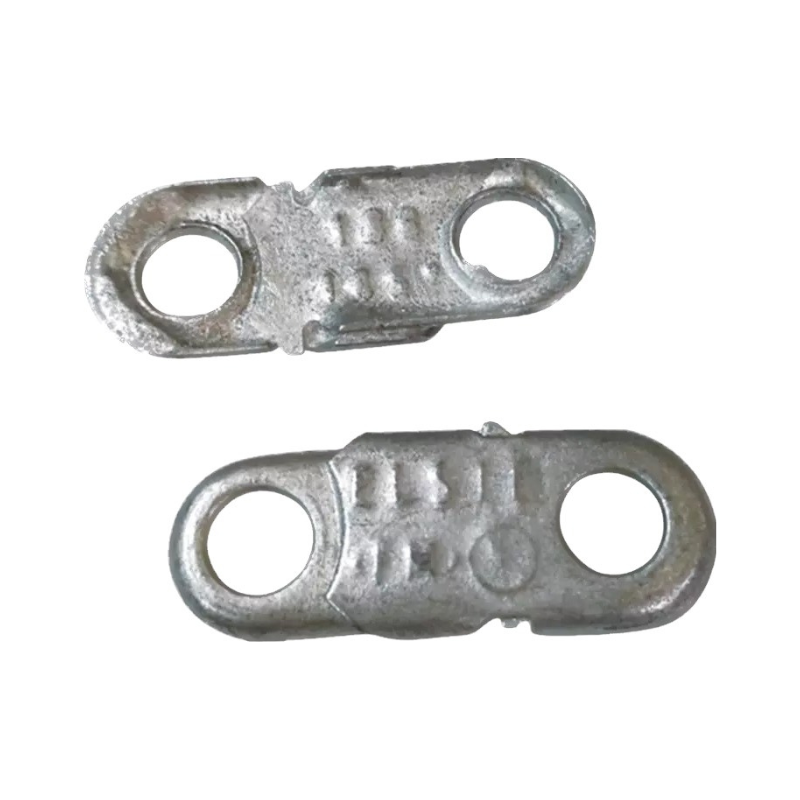

Cầu Chì Elise 74°C / 180°C / 280°C – Cầu Chì Nhiệt Cho Van Dập Lửa, Thiết Bị Điện Và Hệ Thống HVAC

Cầu Chì Elise là gì?

Cầu Chì Elise 74°C / 180°C / 280°C là loại cầu chì nhiệt được thiết kế để tự động ngắt, nhả hoặc kích hoạt cơ cấu bảo vệ khi nhiệt độ môi trường vượt quá ngưỡng an toàn đã được cài đặt. Sản phẩm thường được sử dụng trong van dập lửa, hệ thống HVAC, tủ điện, thiết bị công nghiệp và một số thiết bị điện cần bảo vệ quá nhiệt.

Đối với hệ thống van chặn lửa / van dập lửa, cầu chì nhiệt Elise đóng vai trò là bộ phận kích hoạt cơ khí. Khi xảy ra cháy hoặc nhiệt độ tăng cao đến ngưỡng nóng chảy, cầu chì sẽ đứt hoặc nhả cơ cấu giữ. Lúc này, cánh van dập lửa sẽ tự động đóng lại nhờ lực lò xo, giúp hạn chế lửa và khói lan sang khu vực khác trong hệ thống ống gió.

Nguyên lý hoạt động của Cầu Chì Elise

Cầu chì Elise hoạt động dựa trên nguyên lý nóng chảy ở nhiệt độ định mức. Trong điều kiện bình thường, cầu chì giữ cơ cấu van hoặc thiết bị ở trạng thái làm việc ổn định. Khi nhiệt độ tăng đến mức quy định như 74°C, 180°C hoặc 280°C, phần hợp kim trong cầu chì sẽ bị nóng chảy, làm mất liên kết cơ khí và kích hoạt chức năng bảo vệ.

Với ứng dụng trên van dập lửa, khi cầu chì nhiệt bị nóng chảy, cánh van sẽ đóng lại để ngăn cháy lan qua đường ống gió. Đây là chi tiết nhỏ nhưng rất quan trọng trong hệ thống an toàn cháy của công trình.

Thông số kỹ thuật Cầu Chì Elise

Hạng mục	Thông số tham khảo
Tên sản phẩm	Cầu Chì Elise / Cầu chì nhiệt Elise
Loại sản phẩm	Cầu chì nhiệt, fusible link
Nhiệt độ thông dụng	74°C / 180°C / 280°C
Nhiệt độ tương đương	165°F tương đương khoảng 74°C
Lực kéo	Khoảng 0.5 – 4.5 kg
Vật liệu	Thép và hợp kim vonfram
Cơ chế hoạt động	Nóng chảy / nhả cơ cấu khi đạt nhiệt độ định mức
Ứng dụng chính	Van dập lửa, hệ thống HVAC, thiết bị điện, thiết bị công nghiệp
Tình trạng thay thế	Dễ tháo lắp, dễ thay thế khi bảo trì

Phân loại nhiệt độ ngắt

Cầu Chì Elise 74°C

Dòng 74°C, tương đương khoảng 165°F, thường được sử dụng phổ biến cho van dập lửa, hệ thống HVAC, ống gió điều hòa và các thiết bị cần kích hoạt ở mức nhiệt thấp đến trung bình. Đây là mức nhiệt thông dụng trong nhiều ứng dụng bảo vệ an toàn cháy lan trong công trình.

Cầu Chì Elise 180°C

Dòng 180°C phù hợp với các ứng dụng có môi trường vận hành nhiệt độ cao hơn, thường gặp trong thiết bị công nghiệp, tủ điện, hệ thống máy móc, buồng kỹ thuật hoặc khu vực có yêu cầu chịu nhiệt lớn hơn.

Cầu Chì Elise 280°C

Dòng 280°C được sử dụng cho các môi trường đặc biệt, nơi có yêu cầu chịu nhiệt cao hoặc điều kiện làm việc khắc nghiệt. Loại này thường được lựa chọn theo yêu cầu kỹ thuật riêng của từng thiết bị, hệ thống hoặc dự án.

Ứng dụng của Cầu Chì Elise

1. Van dập lửa, van chặn lửa trong hệ thống HVAC

Đây là ứng dụng phổ biến của cầu chì Elise. Sản phẩm được lắp trên van dập lửa để kích hoạt cơ cấu đóng van khi nhiệt độ tăng cao. Khi cầu chì nóng chảy, cánh van sẽ đóng lại, giúp hạn chế khói, khí nóng và lửa lan qua hệ thống ống gió.

2. Hệ thống thông gió và điều hòa không khí

Trong các tòa nhà, nhà máy, trung tâm thương mại, bệnh viện, khách sạn hoặc khu công nghiệp, cầu chì nhiệt được sử dụng trong hệ thống HVAC nhằm tăng mức độ an toàn cho đường ống gió và các khu vực kỹ thuật.

3. Tủ điện và thiết bị điện công nghiệp

Cầu chì nhiệt Elise có thể được dùng trong các tủ điện, thiết bị điều khiển, máy móc công nghiệp hoặc khu vực có nguy cơ phát sinh nhiệt bất thường. Khi nhiệt độ vượt ngưỡng, cầu chì giúp kích hoạt cơ chế bảo vệ nhằm giảm rủi ro cháy nổ hoặc hư hỏng thiết bị.

4. Thiết bị điện gia dụng và điện tử

Một số thiết bị như bàn ủi, máy sấy tóc, lò vi sóng, thiết bị gia nhiệt hoặc thiết bị điện lạnh có thể sử dụng cầu chì nhiệt để ngắt hoặc bảo vệ khi xảy ra quá nhiệt.

5. Nhà máy, xưởng sản xuất và công trình kỹ thuật

Sản phẩm phù hợp cho các hệ thống kỹ thuật trong nhà máy sản xuất, khu công nghiệp, phòng máy, trạm kỹ thuật, hệ thống xử lý không khí và các khu vực yêu cầu kiểm soát an toàn cháy.

Ưu điểm của Cầu Chì Elise

An toàn khi vận hành: Cầu chì tự động kích hoạt khi nhiệt độ đạt ngưỡng thiết kế, giúp bảo vệ thiết bị và hạn chế nguy cơ cháy lan.

Phản ứng nhanh: Cơ chế nóng chảy giúp cầu chì nhả cơ cấu đúng thời điểm khi có sự cố nhiệt.

Độ bền cao: Sản phẩm được chế tạo từ thép và hợp kim chịu nhiệt, phù hợp với nhiều môi trường làm việc khác nhau.

Dễ lắp đặt và thay thế: Thiết kế nhỏ gọn, tiêu chuẩn, thuận tiện cho công tác bảo trì, kiểm tra và thay thế định kỳ.

Ứng dụng linh hoạt: Có nhiều mức nhiệt khác nhau như 74°C, 180°C và 280°C, phù hợp với nhiều yêu cầu kỹ thuật.

Lưu ý khi lựa chọn Cầu Chì Elise

Khi chọn cầu chì Elise, cần xác định đúng nhiệt độ kích hoạt, lực kéo, kiểu lắp đặt và ứng dụng thực tế. Đối với van dập lửa, nên chọn đúng loại cầu chì theo thiết kế của van và yêu cầu hồ sơ PCCC của công trình.

Không nên thay thế cầu chì bằng dây thép, dây kẽm hoặc vật liệu không đúng tiêu chuẩn, vì có thể làm mất chức năng tự đóng của van dập lửa khi xảy ra cháy.

Tiêu chuẩn và lưu ý kỹ thuật

Đối với ứng dụng trong van chặn lửa / van dập lửa, việc thử nghiệm và nghiệm thu cần căn cứ theo hồ sơ kỹ thuật, chứng nhận thử nghiệm và yêu cầu PCCC của từng công trình. QCVN 06:2021/BXD đã từng quy định yêu cầu an toàn cháy cho nhà và công trình, tuy nhiên hiện đã có QCVN 06:2022/BXD được ban hành theo Thông tư 06/2022/TT-BXD, nên phần tiêu chuẩn trong hồ sơ bán hàng nên ghi theo quy chuẩn hiện hành hoặc hồ sơ dự án cụ thể để tránh sai lệch.

Với tiêu chuẩn ISO liên quan đến fire dampers, ISO hiện ghi nhận các tiêu chuẩn ISO 10294-1, ISO 10294-2, ISO 10294-3 và ISO 10294-4 thuộc nhóm thử nghiệm khả năng chịu lửa cho van chặn lửa trong hệ thống phân phối không khí, trong đó ISO 10294-2:1999 và ISO 10294-4:2001 đã được ISO đánh dấu là “Withdrawn” và có phiên bản thay thế ISO 21925-1:2018. Khi đưa vào tài liệu kỹ thuật, nên kiểm tra đúng chứng chỉ thử nghiệm đi kèm sản phẩm/van.

Kết luận

Cầu Chì Elise 74°C / 180°C / 280°C là phụ kiện quan trọng trong các hệ thống cần bảo vệ quá nhiệt, đặc biệt là van dập lửa, hệ thống HVAC, tủ điện và thiết bị công nghiệp. Với khả năng kích hoạt nhanh khi nhiệt độ vượt ngưỡng, sản phẩm giúp tăng độ an toàn cho thiết bị, hạn chế nguy cơ cháy lan và hỗ trợ hệ thống vận hành ổn định hơn.
