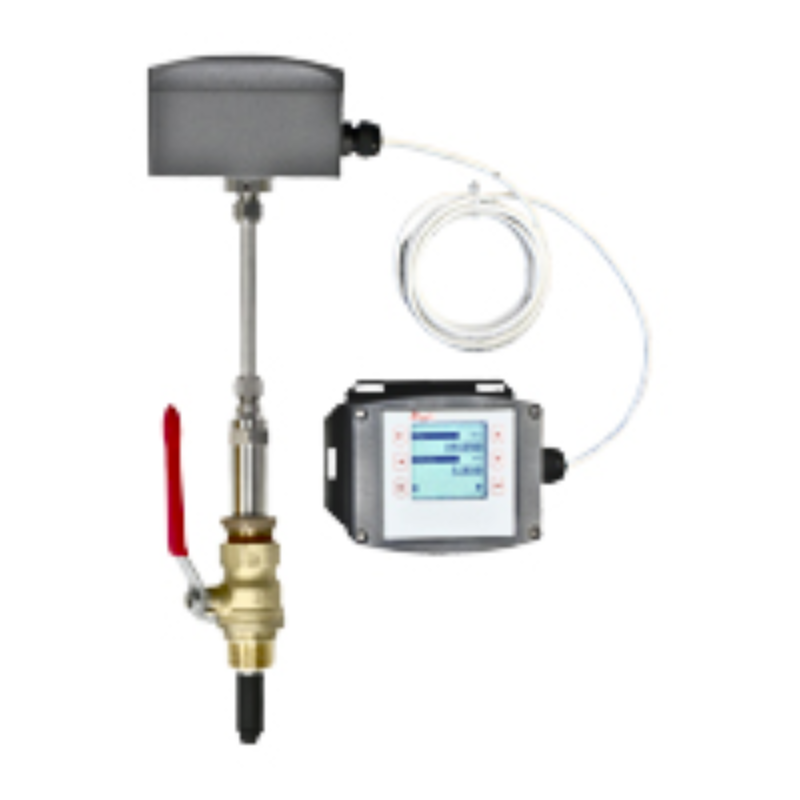

SERIES IEFB – MÁY ĐO NĂNG LƯỢNG NHIỆT

Series IEFB là máy đo năng lượng nhiệt có thể điều chỉnh trường sử dụng công nghệ điện từ để đo chính xác và đáng tin cậy vận tốc chất lỏng và mức tiêu thụ năng lượng. Độ chính xác cao IEFB có thể điều chỉnh để phù hợp với kích thước đường ống từ 4 đến 10 “(100 đến 250 mm), trong khi độ chính xác tiêu chuẩn IEFB phù hợp với kích thước ống từ 4 đến 36” (100 đến 900 mm).

Mô tả:

Series IEFB là máy đo năng lượng nhiệt có thể điều chỉnh trường sử dụng công nghệ điện từ để đo chính xác và đáng tin cậy vận tốc chất lỏng và mức tiêu thụ năng lượng. Độ chính xác cao IEFB có thể điều chỉnh để phù hợp với kích thước đường ống từ 4 đến 10 “(100 đến 250 mm), trong khi độ chính xác tiêu chuẩn IEFB phù hợp với kích thước ống từ 4 đến 36” (100 đến 900 mm). IEFB kết hợp đồng hồ đo nhiệt độ và máy tính vào một đơn vị duy nhất. Màn hình LCD cung cấp số đọc rõ ràng về các giá trị của đồng hồ, bao gồm nhiệt độ và mức tiêu thụ năng lượng, lý tưởng cho việc lắp đặt trên thiết bị làm lạnh, nồi hơi và các ứng dụng sưởi ấm và làm mát khác. Độ chính xác đo cao và tuổi thọ dài giúp chi phí vận hành hàng năm ở mức tối thiểu. Ngoài ra, nó cung cấp một số tùy chọn đầu ra, bao gồm giao thức truyền thông BACnet MS / TP hoặc Modbus® RTU có thể lựa chọn qua RS-485 2 dây và các đầu ra tương tự, tần số và báo động tiêu chuẩn.

Model:

MODEL	MÔ TẢ
IEFB-LB-PGR10LCDCOM	Hệ thống năng lượng điện từ chèn với màn hình. Ống 4 “- <10” (100- <250MM), 1% FS, kết nối quy trình BSPT, tuyến PG 16. Đầu ra truyền thông BACnet / Modbus®
IEFB-LN-CND-R10-LCD	Hệ thống năng lượng điện từ chèn với màn hình. Ống 4 “- <10” (100- <250MM), FS 1%. Kết nối quy trình NPT, kết nối ống dẫn
IEFB-LN-CNDR10LCDCOM	Hệ thống năng lượng điện từ chèn với màn hình. Ống 4 “- <10” (100- <250MM), 1% FS, kết nối quy trình NPT, kết nối ống dẫn. Đầu ra truyền thông BACnet / Modbus®
IEFB-SB-PGR10LCDCOM	Hệ thống năng lượng điện từ chèn với màn hình. Ống 4 “-36” (100-900 MM), 1% FS, kết nối quy trình BSPT, tuyến PG 16. Đầu ra truyền thông BACnet / Modbus®
IEFB-SN-CNDR10LCDCOM	Hệ thống năng lượng điện từ chèn với màn hình. Ống 4 “-36” (100-900 MM), 1% FS, kết nối quy trình NPT, kết nối ống dẫn. Đầu ra truyền thông BACnet / Modbus®

THÔNG SỐ KỸ THUẬT:

Dịch vụ: Tương thích sạch hoặc bẩn không có lớp phủ, chất lỏng dẫn điện.

Phạm vi: 0 đến 20 ft / s (0 đến 6 m / s). * Đối với lưu lượng tối đa> 10 ft / s (3 m / s) tùy chọn đặt hàng -CC.

Vật liệu: Trục thân / phụ kiện: 316 SS; Điện cực: 316 SS; Nắp điện cực: Polymer / polystyrene; Vòng chữ O: Silicone; Thermowells: 304 SS.

Độ chính xác BTU: Theo EN1434 / ASTM E3137 / CSA C900.1-13: Đơn vị độ chính xác cao: Loại 2 cho 2 đến 20 ft / s (0,6 đến 6 m / s) **; Đơn vị độ chính xác tiêu chuẩn: Loại 3 cho 6,5 đến 20 ft / s (2 đến 6 m / s) **. ** Đã được xác minh ở nhiệt độ tiêu chuẩn 73,4 ° F (23 ° C) tham khảo các tiêu chuẩn được liệt kê để có công thức chi tiết về độ chính xác.

Độ chính xác của cảm biến dòng chảy: Đơn vị độ chính xác cao: ± 0,5% số đọc ở vận tốc đã hiệu chuẩn, ± 1% số đọc từ 2 đến 20 ft / s (0,6 đến 6 m / s) ± 0,02 ft / s (± 0,006 m / s) tại <2 ft / s (0,6 m / s); Đơn vị độ chính xác tiêu chuẩn: ± 1% FS.

Độ chính xác nhiệt độ: Loại B ± (0,30 + 0,005 * t) ° C theo EN60751.

Độ chính xác nhiệt độ chênh lệch: Et = ± [0,5 + 3 * (Delta) (Theta) min / (Delta) (Theta)]% trên mỗi EN1434 đối với nhiệt độ chênh lệch.

Độ chính xác của Máy tính: Ec = ± [0,5 + (Delta) (Theta) min / (Delta) (Theta)]% trên mỗi EN1434.
Bù nhiệt độ: 140 đến 220 ° F (60 đến 104,4 ° C) <2% lỗi trên ± 30 ° F (-1,1 ° C) thay đổi, 40 đến 70 ° F (4,4 đến 21,1 ° C) <2% lỗi trên ± 10 ° F (-12,2 ° C) thay đổi Giới hạn nhiệt độ: Môi trường xung quanh: -20 đến 160 ° F (-29 đến 71 ° C) **; LCD -4 đến 158 ° F (-20 đến 70 ° C); Quá trình: 15 đến 250 ° F (-9 đến 121 ° C); Bảo quản: -40 đến 185 ° F (-40 đến 85 ° C).

Kết nối quy trình: Lưu lượng kế: 1 “NPT hoặc BSPT với các tùy chọn van bi cổng đầy đủ phụ kiện; Thermowell: (2) 1/2” NPT hoặc BSPT thermowell với các tùy chọn van bi đầy cổng 1 “.

Giới hạn áp suất: 400 psi (27,6 bar) @ 100 ° F (37,8 ° C).

Giảm áp suất: <0,1 psi ở 12 ft / s trong 4 “(<0,01 bar ở 3,7 m / s trong 100 mm) và đường ống lớn hơn.

Đầu ra: (1) Tương tự: 4-20 mA, 0-5 V, 0-10 V hoặc 2-10 V (có thể chọn màn hình); (1) Xung / Tần số: xung đỉnh 0-15 V, 0 đến 500 Hz hoặc đầu ra xung có thể mở rộng (có thể chọn màn hình); (2) Báo động: Phát hiện đường ống rỗng hoặc vận tốc tối thiểu / tối đa, (có thể chọn hiển thị) & Chỉ báo đầu ra dòng chảy ngược.

Yêu cầu nguồn: 12-42 VDC, .25 A @ 24 VDC; 12-36 VAC.

Kết nối điện: Các khối thiết bị đầu cuối có thể tháo rời, (2) kết nối ống NPT nữ 1/2 “có thể lựa chọn kiểu, (2) tuyến PG 16 hoặc (2) tuyến PG 16 với 10 ft (3 m) 9 ruột dẫn 22 cáp xếp hạng đầy đủ AWG, phụ kiện chiều dài cáp lên đến 200 ft (61 m) tùy chọn.

Màn hình: (- Tùy chọn LCD): LCD đồ họa 2 x 2 “(50 x 50 mm) với đèn nền.

Độ dẫn điện:> 20 micromet.

Chất liệu vỏ: Nhôm đúc sơn tĩnh điện.

Xếp hạng độ kín: NEMA 6P (IP68) (Kiểu máy không hiển thị); NEMA 4X (IP66) (tùy chọn -LCD).

Phê duyệt của cơ quan: BTL.

GIAO TIẾP (TÙY CHỌN -COM)

Loại: Giao thức truyền thông BACnet MS / TP hoặc Modbus® RTU (tắt mặc định, có thể chọn hiển thị).

Tốc độ Baud được hỗ trợ: 9600, 19200, 38400, 57600, 76800 hoặc 115200 bps (có thể chọn màn hình).

Tải thiết bị: 1/8 tải đơn vị.

THÔNG SỐ KỸ THUẬT BỔ SUNG

Vật liệu ống áp dụng: Ống nhựa và kim loại phổ biến nhất; tức là thép cacbon, SS, đồng, UPVC / PVDF, thép mạ kẽm, thép nhẹ và đồng thau.

Kích thước ống áp dụng: 4 đến 36 “(100 đến 900 mm), phụ thuộc vào kiểu máy. Xem biểu đồ mô hình.

Đường kính Chiều dài Yêu cầu:> 10 thượng lưu,> 5 hạ lưu.

Khả năng chịu nhiệt độ: Khớp 4 dây bạch kim RTD’s.

Độ ẩm tương đối: 10 đến 90% không ngưng tụ.

Trở kháng đầu ra: 4 đến 20 mA: 536 Ω; 5V: 500 Ω 10V: 1,27k Ω.
