Cảm biến nhiệt độ phòng (10K type 2) TE-NND-B – Giải pháp đo và kiểm soát nhiệt độ thông minh cho hệ thống HVAC

1️⃣ Giới thiệu chung

Trong các tòa nhà, nhà máy, phòng sạch, trung tâm thương mại hoặc khu công nghiệp, việc đo lường và kiểm soát nhiệt độ môi trường trong phòng là yếu tố cực kỳ quan trọng để đảm bảo hiệu suất vận hành, sự thoải mái và an toàn thiết bị.

Một trong những sản phẩm được sử dụng phổ biến và đáng tin cậy hiện nay là Cảm biến nhiệt độ phòng (10K type 2) TE-NND-B – thiết bị chuyên dụng trong hệ thống HVAC (Heating, Ventilation & Air Conditioning), giúp đo và truyền tín hiệu nhiệt độ chính xác về bộ điều khiển trung tâm.

Được phân phối chính hãng bởi CÔNG TY CỔ PHẦN KỸ THUẬT VIỆT PHÁT (VIETPHAT), model TE-NND-B được thiết kế với độ nhạy cao, độ ổn định tuyệt vời, tuổi thọ dài và khả năng tương thích hoàn hảo với BMS, PLC và các bộ điều khiển DDC trong tòa nhà thông minh.

2️⃣ Thông số kỹ thuật chi tiết

3️⃣ Cấu tạo của cảm biến TE-NND-B

Cảm biến TE-NND-B được thiết kế tinh gọn, mang tính ứng dụng cao, dễ dàng lắp đặt và bảo trì.

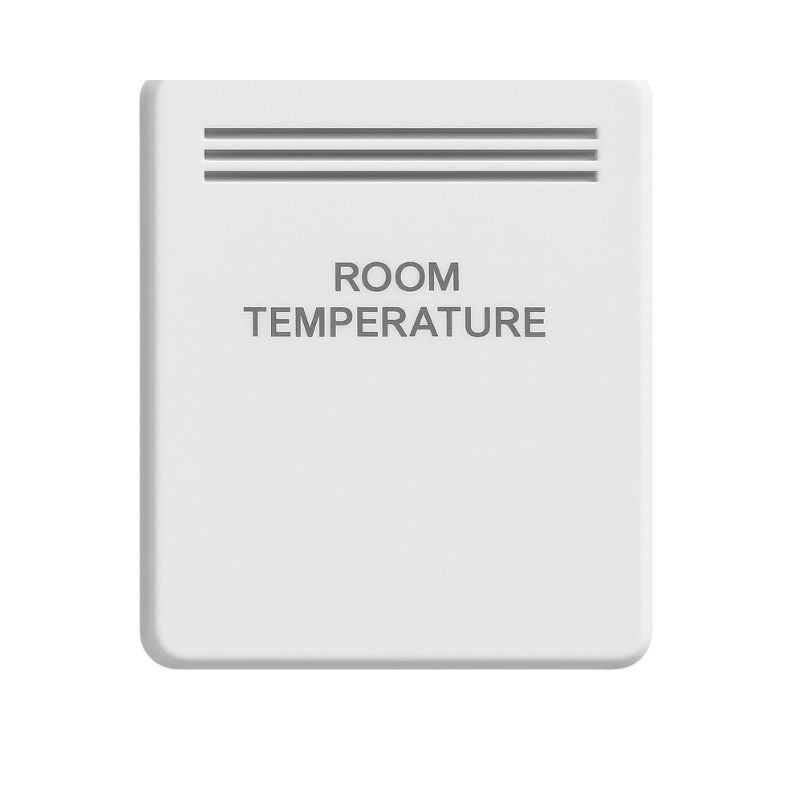

🔹 3.1. Vỏ cảm biến (Housing)

• Làm từ nhựa ABS cao cấp, chống cháy, cách điện tốt và chịu nhiệt cao.

• Màu trắng sáng, thẩm mỹ, phù hợp với mọi không gian như văn phòng, phòng kỹ thuật, phòng sạch.

• Thiết kế dạng hộp vuông bo tròn góc, giúp lắp đặt dễ dàng trên tường phẳng.

🔹 3.2. Cảm biến nhiệt bên trong (Sensing Element)

• Sử dụng Thermistor NTC 10KΩ Type 2, tiêu chuẩn công nghiệp, độ nhạy và độ chính xác cao.

• Phản ứng nhanh với thay đổi nhiệt độ, độ trễ thấp, giúp hệ thống HVAC hoạt động chính xác hơn.

🔹 3.3. Mạch tín hiệu (Signal Board)

• Với tùy chọn “Active”, mạch khuếch đại bên trong giúp xuất tín hiệu 0–10VDC hoặc 4–20mA để truyền đến bộ điều khiển từ xa.

• Chống nhiễu tốt, ổn định trong thời gian dài.

🔹 3.4. Hộp đấu dây (Terminal)

• Dễ dàng đấu nối nhờ kẹp dây có ký hiệu rõ ràng.

• Cổng cable gland chống ẩm giúp bảo vệ kết nối trong môi trường độ ẩm cao.

4️⃣ Nguyên lý hoạt động

Cảm biến TE-NND-B hoạt động dựa trên nguyên lý thay đổi điện trở theo nhiệt độ của phần tử NTC (Negative Temperature Coefficient):

1. Khi nhiệt độ môi trường tăng, điện trở của cảm biến giảm.

2. Ngược lại, khi nhiệt độ giảm, điện trở tăng.

3. Bộ điều khiển (BMS, PLC, DDC) nhận tín hiệu thay đổi này và chuyển đổi thành giá trị nhiệt độ hiển thị hoặc tín hiệu điều khiển.

4. Dựa trên dữ liệu đó, hệ thống HVAC tự động điều chỉnh quạt gió, van nước lạnh hoặc máy điều hòa để duy trì nhiệt độ phòng ở mức cài đặt.

💡 Ưu điểm: nguyên lý đơn giản nhưng cực kỳ ổn định, tiết kiệm năng lượng, không cần hiệu chuẩn thường xuyên.

5️⃣ Ưu điểm nổi bật của cảm biến TE-NND-B

6️⃣ Ứng dụng thực tế

🏢 6.1. Trong hệ thống HVAC tòa nhà

• Lắp đặt trên tường các khu vực làm việc, phòng họp, hành lang.

• Giúp hệ thống điều hòa tự động điều chỉnh nhiệt độ theo điều kiện môi trường thực tế.

• Giảm tải cho AHU/FCU, tiết kiệm điện năng.

🧫 6.2. Trong phòng sạch & phòng thí nghiệm

• Đo nhiệt độ chính xác, kết hợp cùng cảm biến độ ẩm và áp suất để duy trì môi trường đạt chuẩn ISO Class 5–8, GMP–WHO.

🏭 6.3. Trong nhà máy sản xuất

• Dùng trong dây chuyền thực phẩm, dược phẩm, linh kiện điện tử, giúp đảm bảo nhiệt độ môi trường ổn định, tránh hư hại sản phẩm.

🏥 6.4. Trong bệnh viện & trung tâm y tế

• Giám sát nhiệt độ tại phòng mổ, ICU, phòng cách ly, hỗ trợ duy trì điều kiện khử trùng an toàn.

🧊 6.5. Trong trung tâm dữ liệu (Data Center)

• Cảm biến TE-NND-B giúp kiểm soát nhiệt độ không khí trong phòng server, đảm bảo thiết bị vận hành tối ưu, tránh quá nhiệt.

7️⃣ Hướng dẫn lắp đặt và đấu nối

🔧 Lắp đặt:

1. Chọn vị trí lắp cảm biến:

   • Cách sàn 1.2 – 1.5 m,

   • Tránh gần cửa gió, nguồn nhiệt hoặc ánh nắng trực tiếp.

2. Khoan 2 lỗ bắt vít cố định hộp cảm biến trên tường.

3. Đấu nối dây điện trở hoặc tín hiệu theo hướng dẫn:

   • Dây V+: nguồn cấp (nếu active)

   • Dây GND: mass

   • Dây OUT: tín hiệu (analog 0–10V hoặc 4–20mA)

4. Kiểm tra tín hiệu bằng đồng hồ đo hoặc qua hệ thống BMS.

🧽 Bảo trì:

• Lau nhẹ vỏ ngoài bằng khăn khô hoặc ẩm nhẹ.

• Kiểm tra định kỳ 6 tháng/lần.

• Không để hơi nước hoặc bụi bám vào lỗ thông gió cảm biến.

8️⃣ Lỗi thường gặp & cách khắc phục

9️⃣ So sánh TE-NND-B với các model khác

✅ TE-NND-B là phiên bản tiêu chuẩn tối ưu nhất cho tòa nhà và nhà máy, với độ chính xác cao, độ bền ổn định và tương thích linh hoạt.

🔟 Lợi ích khi sử dụng TE-NND-B trong hệ thống HVAC

1. Giám sát chính xác nhiệt độ phòng, giúp duy trì môi trường thoải mái.

2. Tối ưu vận hành HVAC, giảm tiêu thụ năng lượng lên đến 15–20%.

3. Kéo dài tuổi thọ thiết bị, tránh quá tải AHU/FCU.

4. Tăng tính tự động hóa trong tòa nhà thông minh.

5. Dễ dàng tích hợp với BMS/PLC, không cần hiệu chuẩn phức tạp.

6. Chi phí đầu tư thấp – hiệu quả lâu dài.
