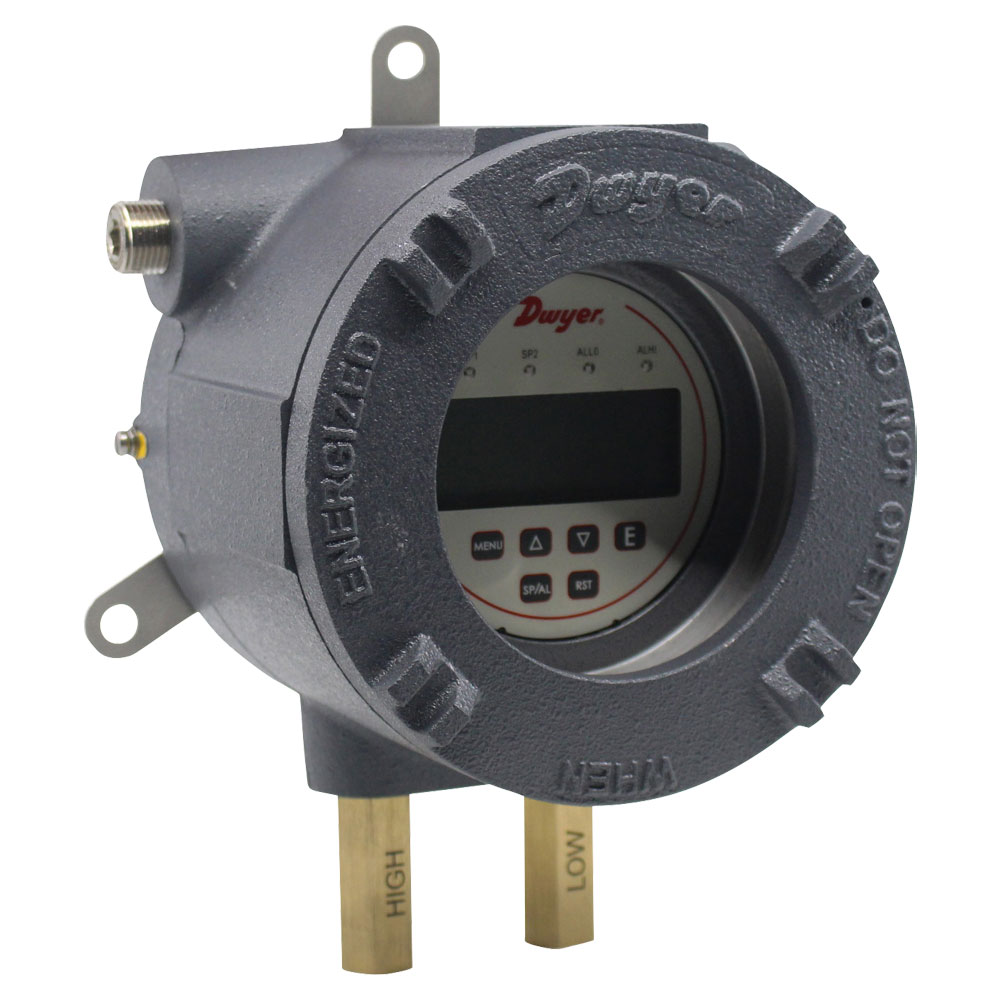

Bộ truyền tín hiệu Digihelic® được phê duyệt series AT-DH3 ATEX / IECEx là thiết bị 3 trong 1 sở hữu thiết bị đo hiển thị kỹ thuật số, công tắc rơ le điều khiển và bộ phát với đầu ra dòng điện. Kết hợp ba tính năng này cho phép giảm thiểu một số công cụ trong một sản phẩm, tiết kiệm hàng tồn kho, thời gian lắp đặt và tiền bạc. Bộ điều khiển Digihelic® là công cụ lý tưởng cho các ứng dụng áp suất, vận tốc và lưu lượng trong khu vực nguy hiểm bằng cách cho phép lựa chọn hoạt động của áp suất, vận tốc hoặc lưu lượng thể tích trong một số đơn vị kỹ thuật thường được sử dụng.
Từ khóa: SERIES AT-DH3 – BỘ TRUYỀN TÍN HIỆU, SERIES AT-DH3 – BỘ TRUYỀN TÍN HIỆU, SERIES AT-DH3 – BỘ TRUYỀN TÍN HIỆU, SERIES AT-DH3 – BỘ TRUYỀN TÍN HIỆU, SERIES AT-DH3 – BỘ TRUYỀN TÍN HIỆU, SERIES AT-DH3 – BỘ TRUYỀN TÍN HIỆU, SERIES AT-DH3 – BỘ TRUYỀN TÍN HIỆU, SERIES AT-DH3 – BỘ TRUYỀN TÍN HIỆU, SERIES AT-DH3 – BỘ TRUYỀN TÍN HIỆU, SERIES AT-DH3 – BỘ TRUYỀN TÍN HIỆU, SERIES AT-DH3 – BỘ TRUYỀN TÍN HIỆU, SERIES AT-DH3 – BỘ TRUYỀN TÍN HIỆU, SERIES AT-DH3 – BỘ TRUYỀN TÍN HIỆU, SERIES AT-DH3 – BỘ TRUYỀN TÍN HIỆU, SERIES AT-DH3 – BỘ TRUYỀN TÍN HIỆU
THÔNG SỐ KỸ THUẬT:
Dịch vụ: Không khí và các loại khí tương thích, không cháy.
Vật liệu: Tham khảo ý kiến nhà máy.
Chất liệu vỏ DH3: Vỏ và gờ bằng nhôm đúc.
Chất liệu: Nhôm.
Hoàn thiện: Sơn epoxy kết cấu RAL7038.
Độ chính xác: ± 1,5% cho 0,25 in w.c. và ± 0,25 trong phạm vi w.c. Phạm vi 0,5 in w.c. đến 5 trong w.c. và hai chiều tương ứng (ngoại trừ ± 2,5 in w.c.) ± 1%; tất cả các phạm vi khác: ± 0,5% @ 77 ° F (25 ° C) bao gồm độ trễ và độ lặp lại (sau 1 giờ khởi động).
Độ ổn định: <± 1% mỗi năm.
Giới hạn áp suất: Xem biểu đồ giới hạn áp suất.
Giới hạn nhiệt độ: 32 đến 140 ° F (0 đến 60 ° C) (Lưu ý: Giới hạn nhiệt độ của sản phẩm khác nhau tùy từng trường hợp). Giới hạn nhiệt độ bù: 32 đến 140 ° F (0 đến 60 ° C).
Hiệu ứng nhiệt: 0,020% / ° F (0,036 / ° C) từ 77 ° F (25 ° C); Đối với 0,25 in và ± 0,25 trong w.c. phạm vi: ± 0,03% / ° F (± 0,054% / ° C).
Yêu cầu nguồn: 12-28 VDC, 12-28 VAC 50 đến 400 Hz.
Mức tiêu thụ nguồn: tối đa 3 VA. Tín hiệu đầu ra: 4-20 mA DC thành 900 Ω tối đa.
Điều chỉnh Zero và Span: Chỉ có thể truy cập thông qua menu trong vùng an toàn.
Thời gian đáp ứng: 250 ms (giảm chấn được đặt thành 1). Không tính đến độ trễ gây ra bởi dây chống cháy Exd (lên đến 30 giây từ FS đến 0 tùy thuộc vào kiểu máy và phạm vi với cổng áp suất STD) khoảng 15 giây với cổng áp suất LD trên phạm vi rất thấp.
Màn hình: Màn hình LCD 4 chữ số có đèn nền LED chỉ báo chiều cao 0,4 “cho điểm đặt và trạng thái cảnh báo.
Kết nối quy trình: Đồng thau nữ NPT 1/8″ (tùy chọn SS).
Kết nối điện: Hai 1/2 “NPT cái. Không bao gồm tuyến cáp.
Dây điện: Đầu cuối vít.
Hướng lắp: Thiết bị gắn trong mặt phẳng thẳng đứng.
Đánh giá vỏ bọc: IP66. Kích thước mặt kính: 5″ (127 mm) OD x 3-1 / 8 “(79,38 mm).
Trọng lượng: 12,3 lb (5,6 kg).
Chứng chỉATEX: EPT 19 ATEX 3192 X.
Phê duyệt của cơ quan: Tuân thủ ATEX: CE 0477 EX II 2G Ex db IIC T5, T6 Gb -60 ° C ≤Ta ≤ + 50 ° C (T6) -60 ° C ≤Ta ≤ + 60 ° C (T5) II 2D Ex tb IIIC T75 ° C Db Tuân thủ IECEx: Ex db IIC T5, T6 Gb -60 ° C ≤Ta ≤ + 50 ° C (T6) -60 ° C ≤Ta ≤ + 60 ° C (T5) Ex tb IIIC T75 ° C Db.
Loại công tắc: 2 rơ le SPDT.
Định mức điện: 1 A @ 30 VAC / VDC. Điều chỉnh điểm đặt: Chỉ có thể điều chỉnh thông qua bàn phím trên khuôn mặt trong vùng an toàn.
