Cấu Tạo Tấm Lọc Khí Trong AHU – Hiểu Đúng Để Chọn Đúng

1. Giới thiệu về tấm lọc khí trong hệ thống AHU

Trong hệ thống AHU (Air Handling Unit) – thiết bị xử lý không khí trung tâm, tấm lọc khí (Air Filter) là thành phần không thể thiếu để duy trì chất lượng không khí trong lành, đảm bảo hoạt động hiệu quả cho toàn hệ thống HVAC.

Hiểu rõ cấu tạo của tấm lọc khí AHU giúp doanh nghiệp lựa chọn đúng loại lọc phù hợp với môi trường sử dụng, tiết kiệm chi phí vận hành và kéo dài tuổi thọ thiết bị.

2. Vai trò của tấm lọc khí trong AHU

Tấm lọc khí có nhiệm vụ:

• Giữ lại bụi bẩn, vi khuẩn, nấm mốc, phấn hoa, sợi vải… trong không khí đầu vào.

• Bảo vệ quạt, coil làm lạnh/sưởi và ống gió khỏi bị tắc nghẽn bởi bụi.

• Duy trì chất lượng không khí trong nhà (IAQ) đạt chuẩn.

• Giảm chi phí bảo trì thiết bị và tránh hao tổn năng lượng do bụi gây cản trở luồng gió.

3. Cấu tạo tổng quát của một tấm lọc khí AHU

Dù là lọc thô, lọc tinh hay lọc HEPA, các tấm lọc khí trong AHU thường bao gồm 3 phần chính:

4. Cấu tạo chi tiết theo từng loại tấm lọc khí trong AHU

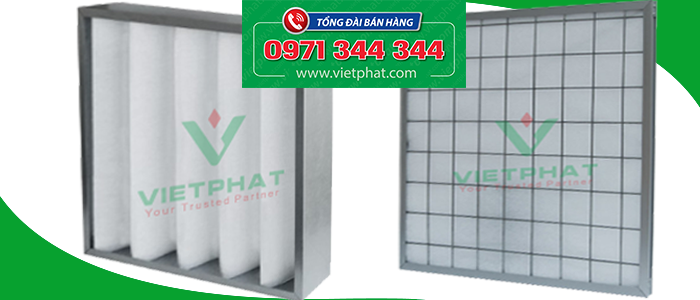

🔹 1. Tấm lọc thô (Pre-filter)

• Khung: Thép mạ kẽm, nhôm định hình hoặc nhựa ABS

• Vật liệu lọc: Sợi tổng hợp không dệt, polyester

• Lưới bảo vệ: Lưới thép sơn tĩnh điện hoặc lưới nhựa định hình

• Cấp lọc: G2 – G4 (EN779) hoặc ISO Coarse (ISO 16890)

• Đặc điểm: Lọc bụi lớn (5–50 µm), có thể vệ sinh và tái sử dụng

✅ Ứng dụng: Gắn ở cửa gió hồi, cửa gió nạp ngoài trời, tầng đầu tiên trong AHU.

🔹 2. Tấm lọc tinh (Fine filter)

• Khung: Thép mạ kẽm hoặc nhôm

• Vật liệu lọc: Sợi thủy tinh siêu mịn, microfiber

• Cấp lọc: M5 – F9 (EN779) hoặc ePM10 – ePM1 (ISO 16890)

• Thiết kế: Pleated (xếp nếp) để tăng diện tích lọc

• Hiệu suất lọc: 40 – 95% tùy cấp

✅ Ứng dụng: Lọc lớp giữa trong AHU, ngăn bụi mịn PM2.5, bảo vệ lọc HEPA.

🔹 3. Tấm lọc HEPA/ULPA

• Khung: Nhôm định hình, thép không gỉ hoặc MDF chống ẩm

• Vật liệu lọc: Giấy lọc microfiber hoặc sợi thủy tinh siêu mịn

• Keo viền: PU hoặc epoxy đảm bảo kín khí

• Vách ngăn (Separator): Nhôm gấp, keo nóng hoặc màng sợi

• Cấp lọc: H10 – H14 / U15 – U17 (theo EN 1822)

• Hiệu suất lọc: ≥ 99.97% cho hạt 0.3 µm

✅ Ứng dụng: Phòng sạch, bệnh viện, AHU cho dược phẩm, điện tử chính xác.

🔹 4. Tấm lọc than hoạt tính

• Khung: Kim loại hoặc nhựa

• Lõi lọc: Than hoạt tính ép tấm, hạt hoặc dạng tổ ong

• Tính năng: Hấp phụ khí độc (formaldehyde, SO2, NOx…), VOCs, mùi hôi

✅ Ứng dụng: AHU trong khu vực có hóa chất, bệnh viện, nhà máy xử lý rác.

5. Các tiêu chuẩn liên quan đến cấu tạo tấm lọc khí

Để đảm bảo chất lượng và khả năng hoạt động của tấm lọc khí, cấu tạo phải tuân thủ theo các tiêu chuẩn kỹ thuật:

• EN 779 (cũ): G1–F9 (phân loại theo hiệu suất)

• ISO 16890 (mới): Phân theo khả năng lọc PM10, PM2.5, PM1

• EN 1822 / ISO 29463: Chuẩn cho HEPA/ULPA

• ASHRAE 52.2 (Hoa Kỳ): Chuẩn đo hiệu quả lọc theo chỉ số MERV

6. Cảnh báo về các loại tấm lọc AHU kém chất lượng

Hiện nay trên thị trường xuất hiện nhiều loại lọc khí AHU có cấu tạo sơ sài:

• Không có lưới gia cường: Dễ sập tấm lọc khi gặp áp lực gió cao

• Khung yếu, dễ cong vênh

• Vật liệu không đạt chuẩn: Không lọc được bụi mịn, nhanh bị bục

• Không có keo viền kín khí (HEPA): Dễ gây rò rỉ, mất hiệu quả lọc

🔴 Hậu quả: Gây hư hại thiết bị, giảm tuổi thọ AHU, ảnh hưởng sức khỏe người dùng

7. Mua tấm lọc khí AHU có cấu tạo đạt chuẩn ở đâu?

VIETPHAT – Nhà cung cấp giải pháp lọc khí hàng đầu tại Việt Nam
Với hơn 10 năm kinh nghiệm, VIETPHAT cung cấp đầy đủ các dòng tấm lọc AHU với cấu tạo đạt tiêu chuẩn quốc tế:

• Lọc thô – lọc tinh – HEPA – than hoạt tính

• Thiết kế và gia công theo yêu cầu

• Chứng nhận đầy đủ: ISO 16890, EN 1822, CE, RoHS

• Tư vấn kỹ thuật – khảo sát tận nơi – bảo trì định kỳ

8. Kết luận

Cấu tạo tấm lọc khí trong AHU là yếu tố then chốt quyết định hiệu quả lọc bụi, lọc mùi và bảo vệ hệ thống HVAC. Việc hiểu rõ từng thành phần cấu tạo giúp người dùng:

• Lựa chọn đúng loại lọc phù hợp ứng dụng

• Đảm bảo hiệu quả vận hành lâu dài

• Tiết kiệm chi phí thay thế và bảo trì

👉 Hãy liên hệ VIETPHAT để được tư vấn chọn đúng tấm lọc khí AHU với cấu tạo tối ưu cho nhu cầu sử dụng của bạn!
