Cấu Tạo Tấm Lọc Thô G4 Dùng Cho AHU: Thành Phần – Nguyên Lý – Vai Trò Trong Hệ HVAC

1. Giới thiệu

Trong hệ thống AHU (Air Handling Unit) – trung tâm điều phối không khí của các công trình dân dụng và công nghiệp – các cấp lọc khí đóng vai trò bảo vệ và nâng cao chất lượng không khí. Trong đó, tấm lọc thô G4 chính là "hàng rào chắn bụi" đầu tiên, giúp ngăn chặn bụi lớn và tăng tuổi thọ cho các cấp lọc tinh phía sau.

Để sử dụng hiệu quả, việc nắm rõ cấu tạo tấm lọc G4 dùng cho AHU là điều cần thiết cho đội ngũ kỹ thuật, quản lý vận hành hệ HVAC. Bài viết chuyên sâu dưới đây từ VIETPHAT sẽ giúp bạn hiểu rõ từng chi tiết cấu thành, nguyên lý và ứng dụng của tấm lọc G4.

2. Tấm lọc thô G4 là gì?

Tấm lọc G4 là một bộ lọc không khí sơ cấp, thuộc nhóm lọc thô theo tiêu chuẩn EN779:2012 hoặc ISO 16890. Chức năng chính là giữ lại bụi thô, tóc, sợi vải, côn trùng, phấn hoa, mảnh vụn… có kích thước ≥10 µm nhằm bảo vệ các bộ lọc cấp sau như F7, HEPA, và toàn bộ hệ thống trao đổi nhiệt trong AHU.

3. Tiêu chuẩn phân loại tấm lọc G4

Tiêu chuẩn	Mô tả
EN779:2012	G4 là cấp cao nhất trong nhóm lọc thô, hiệu suất loại bỏ bụi ≥ 90% với hạt 10 µm
ISO 16890	Tương đương ISO Coarse ≥90% – loại bỏ 90% bụi PM10 trở lên

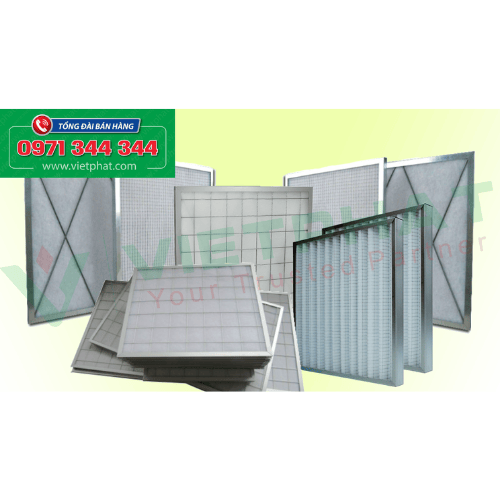

4. Cấu tạo chi tiết của tấm lọc thô G4

Tấm lọc G4 có cấu tạo 3 đến 4 lớp cơ bản, tùy vào thiết kế từng hãng hoặc ứng dụng cụ thể. Dưới đây là phân tích chi tiết từng thành phần:

4.1. Lớp lọc (Media filter)

Đây là trái tim của tấm lọc, nơi diễn ra quá trình lọc bụi thực tế.

Vật liệu: thường dùng
- Sợi tổng hợp (polyester không dệt)
- Sợi thủy tinh ép nhiệt (fiberglass)
Cấu trúc sợi: sợi xoắn ngẫu nhiên (random spiral), mật độ phân bổ tăng dần từ ngoài vào trong.
Tính năng bổ sung:
- Kháng khuẩn (nếu phủ keo nano bạc)
- Chống cháy (tùy ứng dụng)
- Khả năng giữ bụi cao, áp suất thấp

📌 Lớp lọc thường được phân thành các túi, nếp gấp hoặc dạng phẳng để tăng diện tích tiếp xúc với không khí.

4.2. Khung lọc (Filter frame)

Khung là bộ phận định hình, bảo vệ lớp lọc khỏi biến dạng khi chịu gió mạnh.

Vật liệu phổ biến:
- Nhôm định hình (trọng lượng nhẹ, không rỉ)
- Thép mạ kẽm (chắc chắn, giá tốt)
- Nhựa ABS kỹ thuật (dễ gia công, chịu ẩm)
Thiết kế khung:
- Khung chữ U, chữ L hoặc đúc nguyên khối
- Có khe gắn lưới đỡ và gioăng chống rò khí

4.3. Lưới đỡ bên trong (Support mesh)

Được gắn ở mặt sau hoặc 2 mặt, thường làm từ:
- Lưới thép mạ kẽm
- Lưới inox
- Lưới nhựa cứng
Vai trò:
- Giữ định hình cho lớp lọc
- Giúp lớp lọc không bị rách hoặc xô lệch do gió mạnh

4.4. Gioăng cao su (Seal gasket) (tùy chọn)

Lắp ở mặt tiếp xúc giữa tấm lọc và khung lắp đặt
Chất liệu: mút PE, EPDM, PU mềm
Tác dụng: đảm bảo kín khí 100%, tránh rò rỉ không khí chưa lọc

5. Cấu tạo theo từng dạng lọc G4 phổ biến

Dạng lọc	Mô tả cấu tạo
Tấm phẳng (Flat Panel)	Lớp lọc dạng tấm ép, khung thép/nhôm, thường dùng cho AHU dân dụng
Lọc khung chữ V	Lớp lọc xếp nếp hình chữ V, tăng diện tích bề mặt gấp 3–4 lần
Tấm lọc túi G4 (Pocket Filter)	Lọc G4 dạng túi dài, nhiều lớp, dùng cho AHU công nghiệp yêu cầu lưu lượng lớn

6. Nguyên lý hoạt động của tấm lọc G4

Tấm lọc G4 hoạt động theo nguyên lý lọc cơ học:

Không khí mang bụi đi qua lớp lọc
Các hạt bụi lớn bị giữ lại bởi cơ chế chắn, va đập và cản trở sợi
Lớp lọc có mật độ sợi tăng dần, nên hạt nhỏ hơn cũng bị giữ lại
Không khí sạch hơn đi tiếp vào các cấp lọc tiếp theo hoặc phân phối ra môi trường

💡 Kết hợp cơ học + tĩnh điện nhẹ giúp tăng khả năng giữ bụi mà không làm tăng chênh áp.

7. Vai trò của cấu tạo chuẩn trong hiệu quả lọc

Thành phần	Ảnh hưởng đến hiệu suất
Lớp lọc chất lượng	Giữ bụi tốt, ít tắc nghẽn, áp suất ổn định
Khung chắc chắn	Giữ form chuẩn, chống rách – xô lệch
Lưới đỡ	Tăng tuổi thọ lớp lọc
Gioăng kín khí	Ngăn không khí bẩn rò rỉ, tăng hiệu quả lọc tổng thể

8. Thông số kỹ thuật tiêu chuẩn của tấm lọc G4

Thông số	Giá trị phổ biến
Cấp lọc	G4 (EN779) / ISO Coarse ≥90%
Độ dày	25mm / 46mm / 96mm
Áp suất khởi điểm	40 – 70 Pa
Áp suất thay thế	200 – 250 Pa
Lưu lượng khí tối ưu	1500 – 3000 m³/h (tùy kích thước)
Hiệu suất giữ bụi	≥90% (PM10)
Thời gian sử dụng	2–3 tháng (trung bình)

9. Hình ảnh minh họa cấu tạo (nếu có)

👉 VIETPHAT cung cấp hình ảnh 3D – sơ đồ cấu tạo kỹ thuật tấm lọc G4 kèm bản vẽ CAD khi khách hàng yêu cầu.
Liên hệ ngay để nhận tài liệu kỹ thuật miễn phí.

10. Mua tấm lọc G4 chất lượng – đúng cấu tạo ở đâu?

CÔNG TY CỔ PHẦN KỸ THUẬT VIỆT PHÁT là đơn vị chuyên sản xuất, cung cấp và lắp đặt tấm lọc G4 đúng chuẩn cấu tạo cho AHU, HVAC, phòng sạch, nhà máy, văn phòng tại Việt Nam.

Vì sao chọn VIETPHAT?

✅ Sản xuất trực tiếp theo tiêu chuẩn EN779 – ISO16890
✅ Tư vấn kỹ thuật – thiết kế khung lắp đặt
✅ Hàng luôn có sẵn tại kho Hà Nội, Hồ Chí Minh, giao hàng 24H
✅ Cam kết giá cạnh tranh, hỗ trợ kỹ thuật trọn đời
