CẤU TẠO VAN CHẶN LỬA VUÔNG – TÌM HIỂU CHI TIẾT THIẾT BỊ BẢO VỆ HỆ THỐNG ỐNG GIÓ

1. GIỚI THIỆU CHUNG

Van chặn lửa vuông là thiết bị quan trọng trong hệ thống HVAC và PCCC, có chức năng ngăn lửa và khói lan truyền qua đường ống gió khi xảy ra hỏa hoạn. Thiết bị này hoạt động dựa trên cơ chế tự động đóng lại khi nhiệt độ đạt ngưỡng nhất định (thường là 70°C, 150°C hoặc 280°C), nhằm cô lập vùng cháy và ngăn cháy lan sang các khu vực khác trong tòa nhà.

Trong bài viết này, VIETPHAT sẽ cung cấp thông tin chuyên sâu và chi tiết về cấu tạo van chặn lửa vuông, từ đó giúp các kỹ sư, nhà thầu, đơn vị thiết kế hiểu rõ về thiết bị để áp dụng hiệu quả vào công trình.

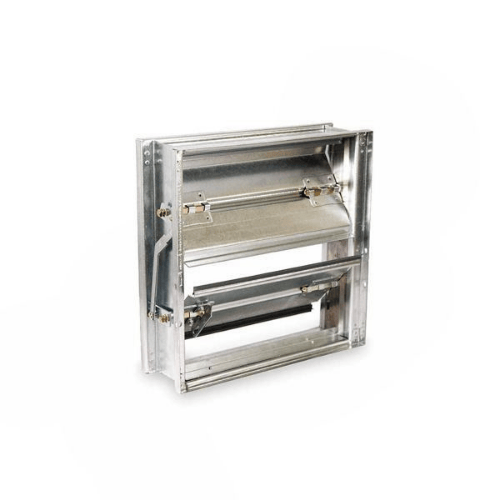

2. CẤU TẠO CHI TIẾT CỦA VAN CHẶN LỬA VUÔNG

Van chặn lửa vuông được cấu thành từ các bộ phận chính sau:

2.1. Khung vỏ (Housing/Frame)

Chất liệu: Thép mạ kẽm, thép sơn tĩnh điện hoặc inox 304, độ dày từ 1.0 – 2.0 mm.
Chức năng: Bảo vệ toàn bộ các chi tiết bên trong, chịu lực và chịu nhiệt tốt.
Hình dáng: Vuông hoặc chữ nhật – phù hợp với ống gió vuông.

✅ Khung vỏ phải được thiết kế chắc chắn, không biến dạng ở nhiệt độ cao.

2.2. Cánh van (Damper Blade)

Số lượng: 1 lá hoặc nhiều lá (cánh đơn hoặc cánh kép, tùy theo kích thước van).
Chất liệu: Thép mạ kẽm hoặc inox.
Cơ chế: Đóng mở xoay quanh trục.
Đặc điểm: Bề mặt có ron chịu nhiệt để chống lọt khói và lửa.

✅ Cánh van là bộ phận di chuyển, đóng lại để ngăn lửa khi xảy ra cháy.

2.3. Trục quay (Blade Shaft)

Vật liệu: Thép không gỉ, có khả năng chịu nhiệt.
Chức năng: Truyền động từ cảm biến hoặc motor đến cánh van.
Cơ cấu lắp: Gắn liền với thân cánh và hộp điều khiển.

2.4. Lò xo hồi vị (Return Spring)

Chức năng: Giữ cánh van ở trạng thái đóng khi cầu chì nhiệt bị ngắt hoặc mất điện.
Hoạt động: Khi cảm biến bị kích hoạt, lò xo sẽ kéo cánh về trạng thái đóng, ngăn lửa hiệu quả.

2.5. Cầu chì nhiệt / Cảm biến nhiệt (Thermal Link / Fusible Link)

Nhiệt độ hoạt động: 70°C, 150°C, 280°C tùy chọn.
Chức năng: Tự động kích hoạt van khi đạt nhiệt độ giới hạn.
Nguyên lý: Khi cháy xảy ra, nhiệt độ tăng làm cầu chì tan chảy → ngắt liên kết → van đóng lại.

2.6. Ron chống cháy (Fire-resistant Gasket)

Vật liệu: Cao su chịu nhiệt hoặc vật liệu ceramic, silicone.
Công dụng: Tăng độ kín, chống rò rỉ khói và khí độc qua các khe van.

2.7. Hộp điều khiển / Motor điều khiển (Tùy chọn)

Loại motor: Điện áp 24V, 220V – đóng/mở theo tín hiệu hệ thống BMS.
Tích hợp: Công tắc giới hạn (Limit Switch) báo trạng thái đóng/mở.
Chức năng: Điều khiển van từ xa trong hệ thống tự động hóa.

2.8. Mặt bích kết nối ống gió (Flange Connection)

Cấu tạo: 4 cạnh mặt bích có lỗ bắt bu lông.
Mục đích: Dễ dàng lắp đặt trực tiếp với hệ thống ống gió vuông.

3. SƠ ĐỒ CẤU TẠO VAN CHẶN LỬA VUÔNG (MÔ PHỎNG)

mathematica

╔════════════════════════════╗ ║ KHUNG VỎ THÉP ║ ║ ┌──────────────────────┐ ║ ║ │ CÁNH VAN + RON CHỐNG │ ║ ║ │ CHÁY GẮN TRỤC QUAY │ ║ ║ └──────────────────────┘ ║ ║ → TRỤC + LÒ XO HỒI VỊ ║ ║ → CẦU CHÌ NHIỆT 70°C ║ ║ → MOTOR ĐIỀU KHIỂN (TÙY) ║ ╚════════════════════════════╝

4. TIÊU CHUẨN KỸ THUẬT CỦA VAN CHẶN LỬA VUÔNG

Hạng mục	Thông số kỹ thuật tiêu chuẩn
Kích thước	Tùy chỉnh: 200×200 – 1500×1500 mm
Nhiệt độ đóng van	70°C / 150°C / 280°C
Chất liệu khung/cánh	Thép mạ kẽm / Inox 304
Tốc độ đóng van	< 10 giây sau khi kích hoạt
Áp suất làm việc	≤ 1500 Pa
Tiêu chuẩn áp dụng	ISO 10294-2 / EN 1366-2 / TCVN 5687:2010
Motor điều khiển	Tùy chọn: Belimo, Siemens, Sauter…

5. ỨNG DỤNG CỦA VAN CHẶN LỬA VUÔNG

Thiết bị này được sử dụng tại:

Hệ thống HVAC của tòa nhà cao tầng
Trung tâm thương mại, siêu thị
Bệnh viện, nhà máy, xưởng công nghiệp
Kho hàng, sân bay, nhà ga, phòng sạch

Van chặn lửa vuông là thiết bị bắt buộc trong quy chuẩn PCCC – theo thông tư 06/2022/TT-BXD và QCVN 06:2022/BXD.

6. MUA VAN CHẶN LỬA VUÔNG CHÍNH HÃNG Ở ĐÂU?

VIETPHAT là đơn vị hàng đầu chuyên cung cấp van chặn lửa đạt chuẩn quốc tế với các ưu điểm:

✅ Cung cấp đầy đủ CO, CQ, test report
✅ Có sẵn hàng – Giao nhanh toàn quốc
✅ Tư vấn miễn phí – Thiết kế theo bản vẽ kỹ thuật
✅ Bảo hành rõ ràng, hỗ trợ kỹ thuật tận nơi

Thông tin liên hệ VIETPHAT:

☎️ Hotline/Zalo: 0971 344 344
📧 Email: sales@vietphat.com
🌐 Website: www.vietphat.com
🚛 Giao hàng tận nơi – Lắp đặt theo yêu cầu

7. KẾT LUẬN

Cấu tạo van chặn lửa vuông bao gồm nhiều chi tiết kỹ thuật chính xác, nhằm đảm bảo thiết bị hoạt động hiệu quả trong các tình huống khẩn cấp. Việc lựa chọn đúng loại van phù hợp với công trình là yếu tố quyết định đến hiệu quả phòng cháy chữa cháy và vận hành hệ thống HVAC.

Hãy để VIETPHAT đồng hành cùng bạn trong việc cung cấp giải pháp – thiết bị – phụ tùng HVAC và PCCC hiệu quả, an toàn và tiết kiệm!
