NGUYÊN LÝ HOẠT ĐỘNG VAN CHẶN LỬA VUÔNG – BẢO VỆ HỆ THỐNG ỐNG GIÓ HIỆU QUẢ TRONG CHÁY NỔ

1. GIỚI THIỆU

Trong các hệ thống thông gió – điều hòa không khí (HVAC) và phòng cháy chữa cháy (PCCC) của tòa nhà, trung tâm thương mại, nhà xưởng…, van chặn lửa vuông đóng vai trò quan trọng nhằm ngăn chặn sự lan truyền của lửa và khói thông qua hệ thống ống gió khi xảy ra sự cố hỏa hoạn.

Bài viết này sẽ giúp bạn hiểu chi tiết về nguyên lý hoạt động van chặn lửa vuông, từ đó lựa chọn – lắp đặt – vận hành thiết bị đúng cách, đảm bảo an toàn cho công trình.

2. VAN CHẶN LỬA VUÔNG LÀ GÌ?

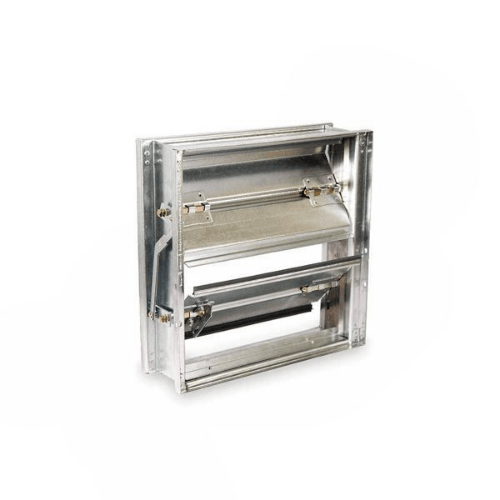

Van chặn lửa vuông (Fire Damper – Rectangular Type) là thiết bị được lắp đặt trong hệ thống ống gió vuông, có chức năng tự động đóng lại khi nhiệt độ môi trường tăng cao, ngăn lửa và khói lan truyền giữa các khu vực.

🔥 Đây là thiết bị bắt buộc trong hệ thống PCCC theo quy định của QCVN 06:2022/BXD và TCVN 5687:2010.

3. CẤU TẠO CƠ BẢN CỦA VAN CHẶN LỬA VUÔNG

Trước khi đi vào nguyên lý, cần hiểu sơ qua cấu tạo gồm:

Khung vỏ thép: Hình vuông/chữ nhật, làm bằng tôn mạ kẽm hoặc inox
Cánh van: Một hoặc nhiều lá, gắn trục quay
Trục quay: Kết nối với cánh van và cơ cấu truyền động
Cầu chì nhiệt (fusible link) hoặc motor điều khiển
Lò xo hồi vị: Tạo lực đóng van
Ron chống cháy: Ngăn lọt khói, tăng độ kín khít
Hộp điều khiển / công tắc giới hạn (tùy chọn)

4. NGUYÊN LÝ HOẠT ĐỘNG CỦA VAN CHẶN LỬA VUÔNG

4.1. Khi hoạt động bình thường

Trong điều kiện bình thường, van luôn mở, cho phép không khí lưu thông qua hệ thống ống gió.
Cầu chì nhiệt hoặc motor điều khiển giữ cánh van ở trạng thái mở cố định.
Hệ thống HVAC hoạt động ổn định, thông gió – làm mát cho toàn bộ khu vực.

4.2. Khi xảy ra cháy (nhiệt độ tăng cao)

Khi có cháy, nhiệt độ luồng khí trong ống gió tăng cao (thường trên 70°C hoặc 150°C).
Cầu chì nhiệt (fusible link) bị nóng chảy → ngắt liên kết giữa các cơ cấu giữ cánh → cánh van được lò xo kéo về trạng thái đóng, chặn toàn bộ luồng khí – khói – lửa.

✅ Cánh van đóng kín hoàn toàn, không cho lửa và khí độc lan sang khu vực khác.

4.3. Trường hợp sử dụng motor điều khiển

Thay vì cầu chì nhiệt, van có thể tích hợp motor (điện 24V hoặc 220V) nhận tín hiệu từ hệ thống BMS hoặc trung tâm báo cháy.
Khi hệ thống báo cháy kích hoạt, motor sẽ ra lệnh đóng cánh van tự động.
Công tắc giới hạn (limit switch) có thể truyền tín hiệu phản hồi trạng thái đóng/mở về trung tâm điều khiển.

4.4. Sau khi đóng van

Van sẽ giữ nguyên ở trạng thái đóng cho đến khi hệ thống được xử lý an toàn.
Van chỉ có thể mở lại bằng thao tác cơ học hoặc thay thế cầu chì nhiệt (nếu sử dụng loại cầu chì tan chảy).

5. LƯU ĐỒ NGUYÊN LÝ HOẠT ĐỘNG (MÔ PHỎNG)

mathematica

+-------------------------+ | NHIỆT ĐỘ TĂNG CAO | +-----------+-------------+ ↓ +-----------------------------+ | CẦU CHÌ NHIỆT CHẢY HOẶC | | MOTOR NHẬN LỆNH ĐÓNG | +-------------+--------------+ ↓ +-----------------------+ | LÒ XO KÉO CÁNH VAN | | → CÁNH VAN ĐÓNG LẠI | +-----------------------+ ↓ +-----------------------------+ | LỬA – KHÓI KHÔNG LAN TRUYỀN | +-----------------------------+

6. ƯU ĐIỂM CỦA NGUYÊN LÝ HOẠT ĐỘNG NÀY

Tự động hoàn toàn – Không cần can thiệp thủ công
Phản ứng nhanh – Ngay khi đạt ngưỡng nhiệt, van đóng trong vòng vài giây
Đảm bảo an toàn – Hạn chế lửa khói lan qua các tầng, khu vực
Tương thích hệ thống BMS – Điều khiển và giám sát tập trung

7. ỨNG DỤNG THỰC TẾ CỦA VAN CHẶN LỬA VUÔNG

Tòa nhà văn phòng, khách sạn, cao ốc
Trung tâm thương mại, siêu thị
Nhà máy, kho xưởng công nghiệp
Bệnh viện, phòng sạch, nhà thi đấu
Các công trình yêu cầu cao về an toàn PCCC

8. LƯU Ý KHI LẮP ĐẶT VÀ BẢO TRÌ

Hạng mục	Lưu ý
Vị trí lắp đặt	Gần tường ngăn cháy, trục ống gió chính hoặc nơi chia nhánh ống
Chiều lắp	Cánh van phải đóng đúng chiều khi kích hoạt
Kiểm tra định kỳ	Vệ sinh cánh van, test chức năng đóng mở
Thay thế cầu chì nhiệt	Sau khi kích hoạt cần thay thế ngay
Ghi nhật ký vận hành	Quản lý bảo trì, theo dõi tình trạng hoạt động

9. MUA VAN CHẶN LỬA VUÔNG CHẤT LƯỢNG Ở ĐÂU?

CÔNG TY CỔ PHẦN KỸ THUẬT VIỆT PHÁT (VIETPHAT) là đơn vị chuyên cung cấp:

✅ Van chặn lửa vuông đạt chuẩn ISO / TCVN / UL
✅ Hỗ trợ tư vấn thiết kế, bản vẽ kỹ thuật HVAC – PCCC
✅ Có sẵn hàng – Giao nhanh – Hỗ trợ lắp đặt toàn quốc
✅ Giá tốt cho nhà thầu, công trình số lượng lớn

📞 Liên hệ ngay:

Zalo/Holine: 0971.344.344
Tổng đài tư vấn kỹ thuật: 0827.077.078
Email: sales@vietphat.com
Website: 🌐 www.vietphat.com

10. KẾT LUẬN

Nguyên lý hoạt động van chặn lửa vuông rất đơn giản nhưng đóng vai trò sống còn trong việc ngăn cháy lan qua hệ thống thông gió. Việc lựa chọn và lắp đặt đúng thiết bị sẽ giúp giảm thiểu thiệt hại về người và tài sản khi xảy ra sự cố cháy nổ.

Đừng để hệ thống PCCC của bạn thiếu đi mắt xích quan trọng nhất trong ống gió – Hãy chọn van chặn lửa chất lượng cao tại VIETPHAT để yên tâm bảo vệ công trình.
