Bộ Đo Vận Tốc Gió Dwyer 400-23-GAGE: Thiết Bị Đo Lường Cơ Học Độ Chính Xác Cao Cho Hệ Thống HVAC
Trong công tác kiểm tra, điều chỉnh và cân bằng (Testing, Adjusting, and Balancing - TAB) hệ thống điều hòa không khí và thông gió (HVAC), việc đo lường chính xác vận tốc gió và áp suất tĩnh là yếu tố tiên quyết. Hãng Dwyer Instruments (Mỹ) từ lâu đã nổi tiếng với dòng sản phẩm Áp kế nghiêng/đứng (Inclined/Vertical Manometer) Series 400. Trong đó, model 400-23-GAGE là phiên bản chuyên dụng, cung cấp thang đo mở rộng, độ bền vô đối và khả năng đọc trực tiếp cả áp suất lẫn vận tốc gió mà không cần qua bảng tính toán quy đổi.
Bài viết này cung cấp tài liệu kỹ thuật chuyên sâu về bộ đo vận tốc gió Dwyer 400-23-GAGE, giúp các kỹ sư cơ điện (M&E) nắm vững thông số, nguyên lý hoạt động và ứng dụng thực tiễn tại công trường.
1. Bảng Thông Số Kỹ Thuật Định Mức (Technical Specifications)
Model 400-23-GAGE là thiết bị đo lường cơ học không sử dụng điện, hoạt động hoàn toàn dựa trên nguyên lý cân bằng áp suất của cột chất lỏng, mang lại độ tin cậy tuyệt đối.
| Hạng Mục Đặc Tính | Thông Số Kỹ Thuật Danh Định (Model 400-23-GAGE) |
|---|---|
| Hãng sản xuất / Xuất xứ | Dwyer Instruments (USA) |
| Loại thiết bị | Áp kế dạng cột chất lỏng nghiêng/đứng (Inclined/Vertical Manometer) |
| Thang đo áp suất (Air Pressure) | 0 - 23" w.c. (Inch cột nước) – Hiển thị bằng các vạch chia màu đen |
| Thang đo vận tốc gió (Air Velocity) | 400 - 19,200 FPM (Feet per minute) – Hiển thị bằng các vạch chia màu đỏ |
| Vật liệu cấu tạo thân | Nhựa Acrylic khối đặc gia công chính xác (Công nghệ Durablock®) |
| Điều chỉnh độ chuẩn | Tích hợp vít căn chỉnh thăng bằng và bọt thủy chuẩn (Glass bubble level) |
| Môi chất chỉ thị (Gage Fluid) | Dung dịch Red Gage Fluid (Màu đỏ, tỷ trọng đặc biệt) |
| Phụ kiện ống Pitot (Pitot Tube) | Không bao gồm (Hậu tố "-GAGE" chỉ bao gồm thân máy) |
2. Ưu Điểm Thiết Kế Khí Động Học Của Dwyer Series 400
Sự phổ biến của Dwyer Series 400 trong giới kỹ sư M&E toàn cầu không phải là ngẫu nhiên. Nó sở hữu những thiết kế cơ học thông minh giúp tối ưu hóa quá trình đo đạc thực tế:

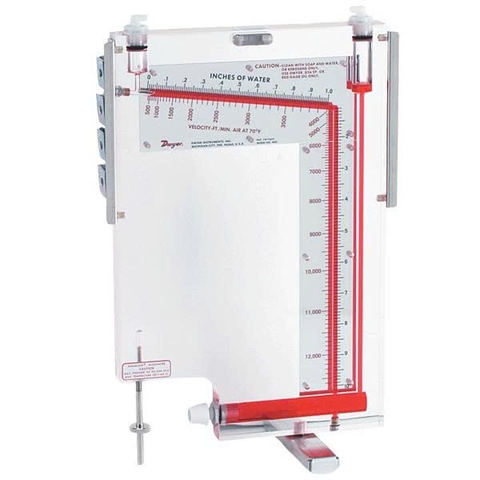

2.1. Cấu Trúc Ống Nghiêng / Đứng Kết Hợp (Inclined/Vertical)
Để đo được áp suất rất nhỏ với độ chính xác cao, ống chứa chất lỏng ban đầu được đặt nằm nghiêng (Inclined section) với độ dốc thấp. Khi áp suất tăng lên các mức cao hơn (đến 23" w.c.), ống được vuốt thẳng đứng lên (Vertical section) nhằm thu gọn kích thước thiết bị. Nhờ thiết kế này, 400-23-GAGE vừa đảm bảo độ nhạy tuyệt vời ở dải đo thấp, vừa đáp ứng được dải đo áp suất cực lớn của các quạt ly tâm công suất cao.
2.2. Đọc Trực Tiếp Không Cần Bảng Quy Đổi
Sự tiện lợi lớn nhất của thiết bị là bề mặt hiển thị thang đo kép. Lực đẩy áp suất động thu được từ ống Pitot sẽ đẩy dung dịch màu đỏ di chuyển. Kỹ thuật viên có thể đọc song song: nhìn vạch màu đen để biết áp suất tĩnh (Inches of Water Column), và nhìn vạch màu đỏ để biết ngay vận tốc gió (Feet Per Minute) tại điều kiện tiêu chuẩn, bỏ qua hoàn toàn các bước tra bảng tính toán phức tạp.
2.3. Khối Acrylic Durablock® "Nồi Đồng Cối Đá"
Thân áp kế không phải là ống thủy tinh dễ vỡ, mà được khoét và gia công CNC trực tiếp từ một khối nhựa Acrylic đặc (Solid Acrylic Plastic). Thiết kế này khiến thiết bị gần như không thể bị phá hủy (virtually indestructible) trước các va đập cơ học trong môi trường thi công công trường.
3. Ứng Dụng Chuyên Sâu Trong Công Tác Nghiệm Thu HVAC
Model 400-23-GAGE là "vật bất ly thân" của các nhà thầu nghiệm thu hệ thống gió:
- Kiểm tra lưu lượng và vận tốc gió trong ống dẫn (Duct Traverse): Cắm ống Pitot xuyên qua thành ống gió để quét và tính toán lưu lượng khí thực tế (CFM) cấp từ AHU, so sánh với bản vẽ thiết kế để điều chỉnh van gió (VCD).
- Đo tổn thất áp suất qua màng lọc (Filter Pressure Drop): Kết nối ống mềm vào trước và sau tấm lọc thô G4, lọc tinh F8 hoặc HEPA để theo dõi chênh áp, từ đó đưa ra quyết định thay thế vật tư chính xác.
- Kiểm tra hiệu suất quạt hút/đẩy: Đo áp suất tĩnh tại miệng hút (Inlet) và miệng thổi (Discharge) của quạt công nghiệp, quạt tăng áp cầu thang để lập biểu đồ đặc tuyến quạt (Fan Curve).
4. Lưu Ý Quan Trọng Về Phiên Bản "-GAGE"
Khi tiến hành bóc tách vật tư hoặc đặt mua, kỹ sư cần đặc biệt lưu ý đến hậu tố mã sản phẩm:
Mã 400-23-GAGE mang ý nghĩa thiết bị chỉ bao gồm Thân áp kế (Gage Only). Nó không bao gồm ống đo Pitot inox (Pitot Tube), dây dẫn cao su, và hộp thép đựng chuyên dụng. Mã này cực kỳ phù hợp và tiết kiệm chi phí nếu nhà thầu đã có sẵn ống Pitot từ các dự án trước, hoặc chỉ cần mua thân máy mới để thay thế thiết bị cũ hỏng. Nếu bạn là người mua lần đầu để trang bị một bộ đo hoàn chỉnh từ A đến Z, bạn cần tìm mã sản phẩm có hậu tố "-KIT" (Ví dụ: 400-23-KIT).
5. Tư Vấn Và Cung Cấp Thiết Bị Đo Lường Dwyer Chính Hãng
Độ chính xác của quá trình nghiệm thu phụ thuộc hoàn toàn vào thiết bị đo. VIETPHAT là đơn vị tư vấn và phân phối thiết bị đo lường, kiểm soát áp suất công nghiệp uy tín, chuyên cung cấp các sản phẩm chính hãng của Dwyer Instruments (USA).
