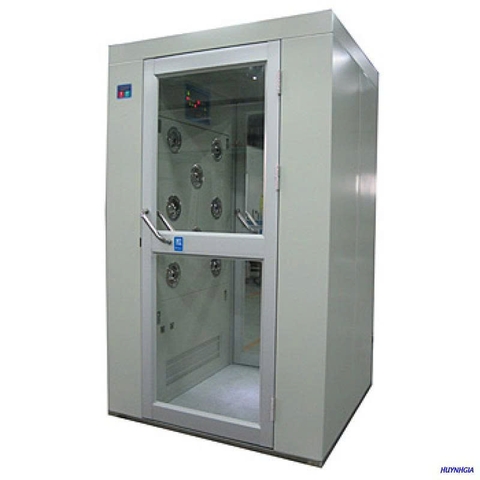

Buồng Thổi Khí (Air Shower) Kích Thước 1400x900x2150mm: "Người Gác Cổng" Tiêu Chuẩn Của Hệ Thống Phòng Sạch

Trong các ngành công nghiệp đòi hỏi môi trường kiểm soát nghiêm ngặt (Phòng sạch - Cleanroom), con người chính là nguồn phát sinh hạt bụi và vi sinh vật lớn nhất. Dù đã mặc quần áo bảo hộ, các hạt vi bụi vẫn có thể bám trên bề mặt vải. Để ngăn chặn sự nhiễm chéo từ khu vực chưa sạch (Unclean room) vào khu vực sạch (Clean room), Buồng thổi khí (Air Shower) được thiết lập như một trạm kiểm soát bắt buộc.

Với kích thước phủ bì 1400x900x2150mm, đây là model Air Shower tiêu chuẩn thiết kế tối ưu cho 1 người sử dụng/lần. Kích thước nhỏ gọn giúp thiết bị dễ dàng tích hợp vào các hành lang hẹp hoặc cửa ra vào xưởng sản xuất mà vẫn đảm bảo hiệu suất thổi sạch bụi bẩn đạt chuẩn GMP và ISO 14644. Bài viết sẽ phân tích chi tiết cấu hình cơ điện, nguyên lý vận hành và hướng dẫn bảo trì cho dòng thiết bị này.

1. Bảng Thông Số Kỹ Thuật Định Mức (Technical Specifications)

Air Shower 1400x900x2150mm là một hệ thống cơ điện tích hợp hoàn chỉnh bao gồm: cơ khí vỏ tủ, khí động học quạt hút, vật tư lọc khí và tự động hóa điều khiển.

2. Cấu Tạo Cốt Lõi Và Nguyên Lý Khí Động Học

Hoạt động của Air Shower không đơn thuần là một chiếc quạt thổi gió. Nó là một buồng khép kín sử dụng luồng không khí sạch xoáy tốc độ cao để "tắm" cho người sử dụng.

2.1. Quạt Ly Tâm Kép Và Vòi Phun Inox Đa Hướng

Trái tim của Air Shower là hệ thống quạt ly tâm áp suất cao. Khi người sử dụng bước vào buồng và đóng cửa, cảm biến hồng ngoại sẽ nhận diện và kích hoạt quạt. Không khí được ép qua hệ thống 12 vòi phun Inox với vận tốc cực lớn (lên tới 25 m/s). Các vòi phun này có thể xoay đa hướng, tạo ra các luồng gió lốc xoáy (Tornado effect) cắt ngang bề mặt quần áo bảo hộ, bóc tách hoàn toàn các hạt bụi, tóc và tế bào chết.

2.2. Hệ Thống Lọc Khí Tuần Hoàn (G4 + HEPA)

Không khí sau khi thổi bay bụi ra khỏi người sẽ rơi xuống khu vực miệng hút gió hồi ở gầm buồng. Tại đây, luồng khí mang theo bụi bẩn sẽ đi qua Tấm tiền lọc G4 (để cản rác, tóc, bụi thô). Tiếp đó, quạt hút sẽ đẩy không khí lên nóc buồng và ép qua Màng lọc HEPA H13. Màng HEPA loại bỏ 99.95% vi hạt 0.3µm, biến luồng gió trở nên vô trùng tuyệt đối trước khi lại được thổi xuống qua vòi phun. Quá trình tuần hoàn khép kín này đảm bảo không khí bên trong Air Shower luôn là khí sạch.

2.3. Tính Năng Khóa Liên Động Điện Tử (Interlock System)

Để ngăn chặn luồng khí bẩn từ bên ngoài ùa thẳng vào phòng sạch, hai cửa của Air Shower (Cửa IN và Cửa OUT) được trang bị khóa từ Interlock. Nguyên tắc hoạt động cực kỳ nghiêm ngặt: Khi cửa này mở thì cửa kia bắt buộc phải khóa. Khi quá trình thổi khí đang diễn ra, cả hai cửa đều bị khóa chết. Chỉ khi kết thúc chu kỳ đếm ngược (thường là 15 giây), cửa phía phòng sạch (OUT) mới được phép mở để nhân sự bước vào.

3. Ứng Dụng Trong Các Ngành Công Nghiệp Mũi Nhọn

Buồng thổi khí kích thước 1 người (1400x900mm) rất được ưa chuộng nhờ tiết kiệm diện tích sàn và tối ưu điện năng, lắp đặt tại cửa ngõ của các khu vực:

• Ngành Dược Phẩm & Y Tế (GMP): Trước khi vào khu vực pha chế thuốc tiêm, phòng mổ cách ly hoặc phòng xét nghiệm vô trùng. Đảm bảo loại bỏ bào tử nấm và vi sinh vật bám trên người.
• Sản Xuất Linh Kiện Điện Tử & Bán Dẫn: Lắp trước phòng sạch SMT, phòng lắp ráp vi mạch. Các luồng gió mạnh có thể tản tĩnh điện và thổi bay các hạt mạt nhỏ có nguy cơ gây đoản mạch linh kiện.
• Công Nghiệp Thực Phẩm & Đồ Uống (F&B): Kiểm soát lây nhiễm chéo tại các xưởng sản xuất bánh kẹo, chế biến thịt, thủy hải sản xuất khẩu.
• Sản xuất Mỹ phẩm & Hóa mỹ phẩm: Ngăn chặn bụi bẩn làm thay đổi thành phần và chất lượng của kem, dung dịch mỹ phẩm.

4. Quy Trình Sử Dụng Tiêu Chuẩn (SOP) Và Công Tác Bảo Trì

Việc đầu tư Air Shower đắt tiền sẽ vô nghĩa nếu nhân sự sử dụng sai cách hoặc bỏ bê công tác bảo trì vật tư lọc.

Quy trình thao tác chuẩn khi đi qua Air Shower:

1. Mở cửa ngoài (IN), bước vào buồng và đóng chặt cửa lại.
2. Đứng vào giữa buồng, tại vị trí "Footprint" đánh dấu trên sàn.
3. Cảm biến tự động kích hoạt quạt thổi (thường 15 giây). Trong lúc này, hãy giơ cao hai tay và xoay người từ từ 360 độ để luồng gió tiếp xúc đều mọi ngóc ngách trên cơ thể.
4. Sau khi màn hình đếm ngược về 0 và quạt dừng, mở cửa trong (OUT) để bước vào phòng sạch, sau đó đóng cửa lại ngay lập tức.

Lịch trình bảo trì bắt buộc:

• Tấm tiền lọc G4: Nằm ở gầm máy. Cần được tháo ra xịt rửa bằng nước hoặc thổi khí nén 1 tháng/lần. Thay mới hoàn toàn sau 3-6 tháng.
• Màng lọc HEPA H13: Nằm trên nóc máy. Tuyệt đối không giặt rửa. Phải thay thế định kỳ mỗi 12 đến 18 tháng để duy trì vận tốc gió và độ sạch.
• Kiểm tra khóa từ: Định kỳ kiểm tra lực hút của nam châm điện để đảm bảo chức năng Interlock hoạt động chuẩn xác, không bị cửa kênh.

5. Tư Vấn Giải Pháp Phòng Sạch Và Cung Cấp Thiết Bị Tại VIETPHAT

Sản xuất Air Shower đòi hỏi năng lực chấn dập kim loại tấm độ chính xác cao để buồng không bị rung rỉ, rò rỉ khí và bo mạch điều khiển phải hoạt động ổn định trong môi trường công nghiệp. VIETPHAT là đơn vị tiên phong trong lĩnh vực sản xuất và cung cấp thiết bị phòng sạch (Air Shower, Pass Box, Clean Bench, FFU) và vật tư lọc khí trên toàn quốc.

Sản phẩm Buồng thổi khí 1400x900x2150mm của VIETPHAT mang đến thiết kế thẩm mỹ, độ hoàn thiện tinh xảo, sử dụng linh kiện điện tử nhập khẩu bền bỉ và màng lọc HEPA tiêu chuẩn quốc tế. Chúng tôi cung cấp dịch vụ vận chuyển, lắp đặt đấu nối tận công trình và đầy đủ hồ sơ pháp lý (CO, CQ, Test Report) cho khâu nghiệm thu M&E.
