🎯 Cách chọn Đồng Hồ Chênh Áp Dwyer đúng dải đo (Pa / in.w.c) để đọc rõ – cảnh báo sớm – vận hành bền
Trong HVAC và phòng sạch, đồng hồ chênh áp là “mắt thần” để theo dõi: độ bẩn lọc, độ ổn định áp phòng, và tổn thất áp suất qua thiết bị. Nhưng nếu chọn sai dải đo, đồng hồ sẽ rơi vào 2 trạng thái: kim không nhúc nhích (quá rộng) hoặc kịch thang (quá hẹp).
✅ 1) Vì sao chọn dải đo quyết định “độ dùng được”?
- 📉 Dải đo quá lớn: giá trị thực chỉ 5–10% thang → kim “lì”, khó đọc trend.
- 📈 Dải đo quá nhỏ: dao động nhỏ (VFD, cửa mở) cũng kịch thang → báo giả.
- 🔁 Nhầm đơn vị: SOP dùng Pa nhưng đồng hồ in.w.c (hoặc ngược lại) → đặt ngưỡng sai.
- 🧩 Không chừa biên độ: lọc bẩn lên ΔP theo thời gian → nhanh chạm cuối thang.
Mục tiêu chuẩn: giá trị bình thường nằm 40–70% thang; ngưỡng cảnh báo/thay lọc nằm 80–90% thang.
🧭 2) Xác định đúng “điểm đo” trước khi chọn thang
- 🏭 Chênh áp phòng sạch/airlock: thường vài Pa đến vài chục Pa.
- 🌀 Chênh áp qua lọc AHU: từ vài chục đến vài trăm Pa (hoặc cao hơn theo thiết kế).
- 🌬️ Ống gió/quạt/coil: đo tổn thất áp/tĩnh áp, có thể cao.
- 🧪 Phòng áp âm: cần nhìn dấu âm/dương → ưu tiên thang đối xứng.
📏 3) Quy đổi Pa và in.w.c (mốc nhớ nhanh)
| Mốc | Giá trị xấp xỉ | Gợi ý dùng |
|---|---|---|
| 1 in.w.c | ≈ 249 Pa | Lọc/ống gió mức trung bình |
| 0.1 in.w.c | ≈ 25 Pa | Phòng sạch dải thấp |
| 0.5 in.w.c | ≈ 125 Pa | Lọc thô / đường gió nhỏ |
| 2.0 in.w.c | ≈ 500 Pa | Lọc tinh / hệ lớn |
Mẹo vận hành: SOP dùng Pa thì nên chọn mặt Pa, hoặc dán nhãn quy đổi ngay dưới đồng hồ để tránh đặt sai ngưỡng.
🧩 4) Bảng chọn dải đo tham khảo theo ứng dụng
4.1) Phòng sạch / airlock / hành lang
| Điểm đo | Mục tiêu | Dải đo gợi ý | Ghi chú |
|---|---|---|---|
| Room sạch ↔ Corridor | Giữ bậc áp theo SOP | 0–25 Pa hoặc 0–50 Pa | 0–25 Pa nhạy; 0–50 Pa chống kịch khi cửa mở nhiều |
| Airlock | Giữ cascade | 0–25 Pa | Luôn ghi trạng thái cửa khi đo |
| Phòng áp âm | Kiểm soát âm | -25…+25 Pa hoặc -50…+50 Pa | Thang đối xứng để nhìn dấu |
4.2) Giám sát lọc AHU/FCU/HEPA
| Vị trí | Dải đo gợi ý | Mục tiêu sử dụng | Tip triển khai |
|---|---|---|---|
| Lọc thô | 0–250 Pa hoặc 0–500 Pa | Theo trend tăng | Ghi baseline sau thay lọc |
| Lọc tinh | 0–500 Pa hoặc 0–1000 Pa | Theo trend tăng | So sánh cùng Hz quạt/damper |
| HEPA/ULPA | 0–1000 Pa hoặc 0–2000 Pa | Ổn định chất lượng phòng sạch | Chừa biên độ cho giai đoạn lọc bẩn |
🚫 5) 10 lỗi thường gặp khi chọn dải đo
- Chọn thang lớn “cho chắc” → không nhìn ra xu hướng.
- Chọn thang nhỏ “cho nhạy” → kịch thang khi dao động.
- Không thống nhất Pa/in.w.c giữa SOP, BMS, mặt đồng hồ.
- Không ghi baseline sau thay lọc → mất mốc so sánh.
- So sánh ΔP ở 2 thời điểm khác Hz quạt → hiểu sai.
- Đặt điểm lấy áp gần vùng xoáy → kim rung.
- Không chừa biên độ cho lọc bẩn theo thời gian.
- Đấu HIGH/LOW ngược → đọc sai chiều.
- Không dán nhãn điểm đo → bảo trì dễ nhầm.
- Ống lấy áp rò/gập/đọng nước → số đo “ảo”.
❓ 6) FAQ
6.1) Phòng sạch nên chọn 0–25 Pa hay 0–50 Pa?
Nếu cần đọc biến thiên nhỏ và khu vực ít mở cửa → 0–25 Pa. Nếu mở cửa nhiều, dao động lớn → 0–50 Pa để giảm kịch thang.
6.2) Lọc AHU nên chọn thang theo “final” hay theo baseline?
Lý tưởng bám theo “final” của thiết kế/khuyến cáo. Nếu chưa đủ dữ liệu, triển khai theo baseline + % tăng và tối ưu dần theo log thực tế.
🔗 Gợi ý liên kết nội bộ
Tin tức liên quan

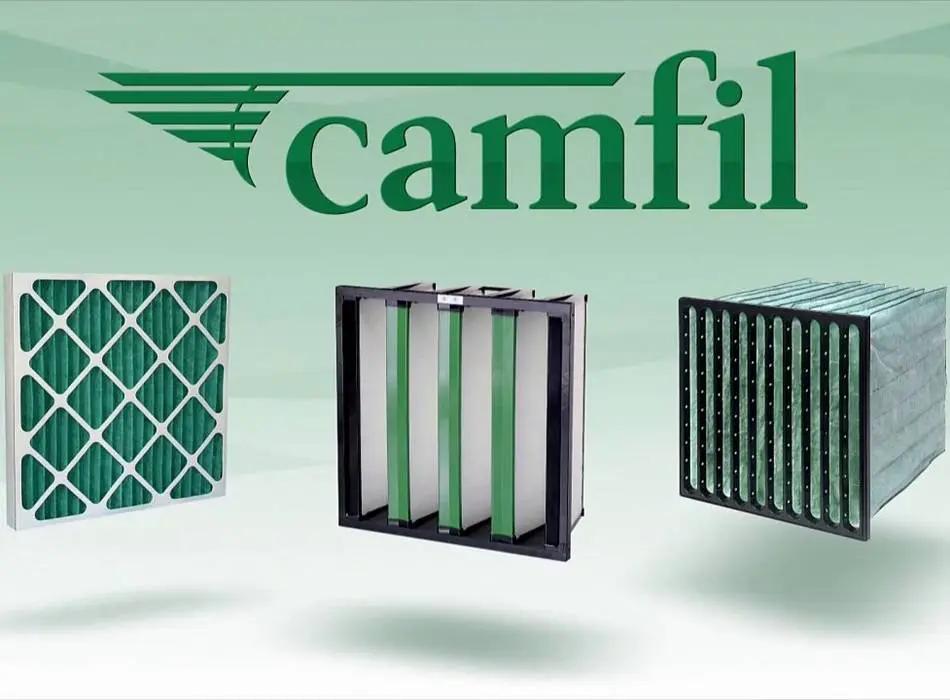

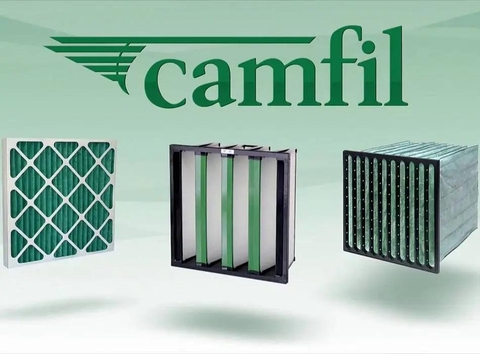

Camfil Terminal HEPA – Bộ Lọc HEPA Gắn Trần Cho Phòng Sạch, Bệnh Viện & Dược Phẩm
