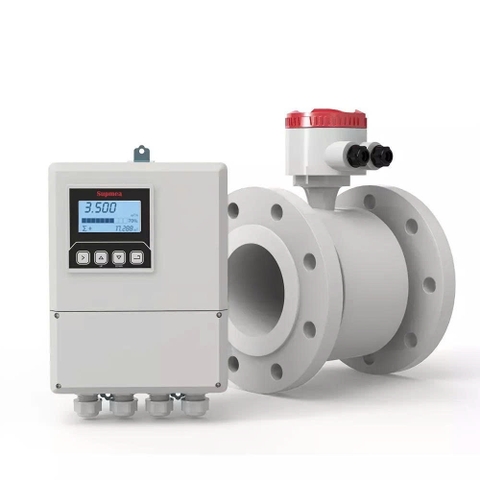

Đồng Hồ Đo Lưu Lượng Điện Từ KMSG-8100MT (DN100): Giải Pháp Đo Lường Công Nghiệp Độ Chính Xác Cao
Trong các ngành công nghiệp nặng, xử lý hóa chất, cấp thoát nước và F&B (Thực phẩm & Đồ uống), việc đo đạc chính xác lưu lượng chất lỏng đi qua đường ống là yêu cầu sống còn để kiểm soát quy trình và hạch toán chi phí. Đối với các đường ống cỡ trung bình lớn như phi 114mm (chuẩn DN100), các loại đồng hồ cơ truyền thống thường gặp vấn đề mài mòn cánh quạt, gây tắc nghẽn áp suất và sai số theo thời gian.
Giải pháp tối ưu nhất cho vấn đề này là Đồng hồ đo lưu lượng điện từ (Electromagnetic Flow Meter). Dòng sản phẩm KMSG-8100MT kích thước DN100 là một thiết bị đo lường công nghệ cao, hoạt động dựa trên định luật cảm ứng điện từ Faraday. Thiết kế hoàn toàn "trống rỗng" (không có vật cản bên trong ống) kết hợp với các điện cực nhạy bén giúp nó đo lường chính xác cả những lưu chất khắc nghiệt nhất như bùn đặc, axit, hay hóa chất ăn mòn.
1. Bảng Thông Số Kỹ Thuật Định Mức (Technical Specifications)
Dòng KMSG-8100MT phiên bản DN100 (tương đương ống phi 114mm) được thiết kế cho các hệ thống có lưu lượng bơm lớn, đáp ứng khả năng truyền dẫn tín hiệu đa dạng về tủ PLC/SCADA.
| Hạng Mục Đặc Tính | Thông Số Kỹ Thuật Danh Định |
|---|---|
| Mã sản phẩm (Model) | KMSG-8100MT |
| Đường kính danh định (Size) | DN100 (Phù hợp đường ống thép/Inox phi 114mm hoặc ống nhựa phi 110mm) |
| Kiểu đo lường | Cảm ứng điện từ (Electromagnetic) - Không có bộ phận chuyển động |
| Môi chất đo (Medium) | Các chất lỏng có độ dẫn điện (Conductivity) ≥ 5 μS/cm (Nước cấp, nước thải, bùn, axit, bazơ...) |
| Cấp chính xác (Accuracy) | ± 0.5% (Tiêu chuẩn) / Tùy chọn ± 0.2% |
| Dải đo vận tốc gió | 0.1 m/s đến 15 m/s |
| Vật liệu lớp lót (Lining) | PTFE (Teflon), Cao su Neoprene, hoặc PFA (Tùy chọn theo hóa chất) |
| Vật liệu điện cực (Electrodes) | Inox 316L (Tiêu chuẩn), Hastelloy C, Titanium, Tantalum (Cho hóa chất mạnh) |
| Áp suất làm việc tối đa (PN) | PN16 (1.6 MPa / 16 Bar) |
| Nhiệt độ môi chất | -20°C đến +120°C (Phụ thuộc vật liệu lớp lót PTFE) |
| Tín hiệu ngõ ra (Output Signals) | 4-20mA, Xung (Pulse), Rơ-le cảnh báo (Alarm) |
| Giao thức truyền thông (Comm.) | RS485 (Modbus RTU), HART (Tùy chọn) |
| Nguồn cấp (Power Supply) | 220 VAC hoặc 24 VDC (Tùy chọn dùng Pin cho các vị trí không có điện) |
| Cấp bảo vệ màn hình (IP) | IP65 (Màn hình gắn liền - Compact) hoặc IP68 (Màn hình kéo dài - Remote) |
| Kiểu kết nối ống | Mặt bích (Flange) chuẩn DIN, ANSI, hoặc JIS |
2. Phân Tích Công Nghệ Lõi Của KMSG-8100MT
Giá trị cốt lõi của đồng hồ điện từ KMSG-8100MT nằm ở việc loại bỏ hoàn toàn các rủi ro cơ học để chuyển sang đo lường bằng từ trường.
2.1. Không Tổn Thất Áp Suất (Zero Pressure Drop)
Khác với đồng hồ cơ (loại Woltman) có cánh quạt cản trở dòng chảy, ống đo (Sensor tube) của KMSG-8100MT DN100 là một đường ống rỗng hoàn toàn, đường kính trong đúng bằng đường kính ống thực tế (100mm). Điều này có nghĩa là thiết bị không gây ra bất kỳ sự sụt giảm áp suất nào, giúp bơm không bị quá tải. Thiết kế này đặc biệt quan trọng khi bơm các chất lỏng có độ nhớt cao, nước thải chứa nhiều rác thải, bùn đặc, dăm gỗ... mà không lo bị kẹt.
2.2. Lớp Lót PTFE & Điện Cực Hastelloy Chống Hóa Chất
Vì ống đo là kim loại, để tạo ra điện trường, mặt trong ống phải được cách điện hoàn toàn. Lớp lót bằng nhựa PTFE (Teflon) được bơm ép ở nhiệt độ cao, bám chặt vào thành ống. PTFE kết hợp với các điện cực hợp kim Hastelloy C hoặc Titanium tạo thành một lá chắn bất khả xâm phạm. Đồng hồ có thể đo đạc chính xác lưu lượng của cả axit Sunfuric đặc (H2SO4), Xút (NaOH) hay các hóa chất mạ điện có tính ăn mòn cực mạnh mà không bị phân hủy.
2.3. Màn Hình LCD Thông Minh (Smart Converter)
Bộ chuyển đổi tín hiệu (Converter) hiển thị đồng thời cả lưu lượng tức thời (m³/h hoặc L/min) và lưu lượng tổng tích lũy (m³). Nó hỗ trợ tính năng đo dòng chảy hai chiều (Forward & Reverse). Điểm mạnh nhất là bộ xử lý vi mô có khả năng tự chẩn đoán lỗi (như cảnh báo ống cạn nước, cảnh báo nhiễu điện từ) và lọc nhiễu tín hiệu cực tốt trong môi trường nhà máy nhiều biến tần.
3. Ứng Dụng Chuyên Sâu Trong Công Nghiệp
Đồng hồ KMSG-8100MT kích thước DN100 là quy cách rất phổ biến cho các đường ống nhánh chính (Header) của nhà máy:
- Nhà máy Xử Lý Nước Cấp & Nước Thải: Đo đạc tổng lưu lượng nước xả thải từ các hố thu gom bùn vi sinh trước khi đưa ra môi trường. Thiết kế ống rỗng giúp bùn không bị lắng nghẹt.
- Ngành Hóa Chất & Giấy: Đo lưu lượng các dung dịch tẩy rửa, dung dịch kiềm, axit, và hóa chất trộn bột giấy.
- Thực Phẩm & Giải Khát (F&B): Lớp lót PTFE và tùy chọn bích kết nối chuẩn vi sinh (Tri-clamp) giúp đo chính xác lưu lượng sữa, bia, nước trái cây, dung dịch đường mà không gây lắng cặn vi khuẩn.
- Hệ Thống Chiller (HVAC): Đo lưu lượng nước lạnh tuần hoàn trong các đường ống phân phối ống thép phi 114mm của hệ thống điều hòa trung tâm.
4. Yêu Cầu Kỹ Thuật Bắt Buộc Khi Lắp Đặt M&E
Đồng hồ điện từ chỉ đo chính xác khi ống đo luôn đầy nước. Kỹ thuật viên thi công đường ống cần đặc biệt lưu ý các quy tắc "Vàng" sau:
- Vị trí lắp đặt: Luôn ưu tiên lắp đặt trên đoạn ống thẳng đứng (dòng chảy hướng từ dưới lên) hoặc ở vị trí võng thấp nhất của đường ống ngang. TUYỆT ĐỐI KHÔNG lắp ở đỉnh ống ngang (nơi tích tụ bọt khí) hoặc trên đoạn ống chảy cắm thẳng xuống (dòng chảy không đầy ống).
- Đoạn ống thẳng (Straight Run Requirements): Để ổn định dòng chảy, giảm nhiễu động do co/Tê/Van, yêu cầu đoạn ống thẳng phía trước (Upstream) tối thiểu bằng 5 lần đường kính (5D = 500mm) và phía sau (Downstream) tối thiểu 3 lần đường kính (3D = 300mm).
- Tiếp địa (Grounding): Đây là yếu tố sống còn của đồng hồ điện từ. Vì đo bằng tín hiệu milivolt cực nhỏ, thiết bị cực kỳ nhạy cảm với dòng điện tạp/tĩnh điện trên vỏ ống thép. Bắt buộc phải đấu nối vòng tiếp địa (Grounding Ring) hoặc nối dây tiếp địa vỏ đồng hồ thật tốt (điện trở < 10 Ohm) để màn hình không bị "nhảy số loạn xạ".
5. Tư Vấn & Cung Cấp Thiết Bị Đo Lường Tại VIETPHAT
Việc lựa chọn đúng vật liệu lớp lót và điện cực cho đồng hồ lưu lượng điện từ quyết định hoàn toàn tuổi thọ của thiết bị, đặc biệt trong môi trường hóa chất. VIETPHAT là nhà phân phối các giải pháp đo lường và điều khiển công nghiệp, thiết bị môi trường uy tín tại Việt Nam.
Chúng tôi cung cấp dòng đồng hồ điện từ KMSG-8100MT (DN100) và đa dạng các kích cỡ khác. Sản phẩm được hiệu chuẩn chính xác tại nhà máy, có khả năng chống nhiễu cao, đi kèm đầy đủ chứng từ xuất xứ, chất lượng (CO, CQ) và Test Report hiệu chuẩn quốc tế.
