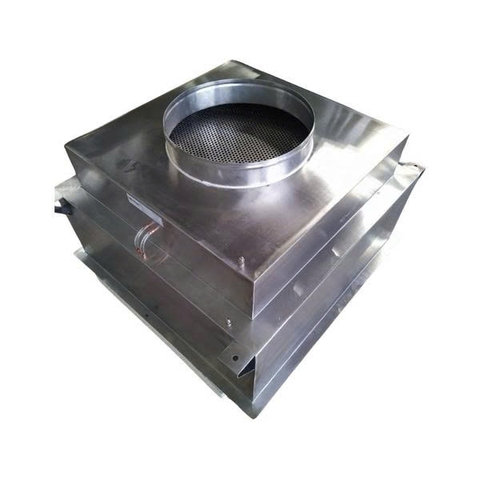

Hộp Lọc Khí Khung Inox 730x730x1000mm: Thiết Bị Xử Lý Khí Đa Tầng Cho Môi Trường Khắc Nghiệt

Trong các dự án cơ điện (M&E) thông thường, hộp chứa màng lọc trên đường ống gió (Duct Filter Box) thường được gia công bằng tôn mạ kẽm để tối ưu hóa chi phí. Tuy nhiên, đối với các môi trường đặc thù có tính ăn mòn cao như: xả thải hóa chất phòng thí nghiệm, hơi ẩm bão hòa, sương muối biển, hoặc yêu cầu vô trùng tuyệt đối trong ngành dược phẩm (GMP), vật liệu tôn mạ kẽm sẽ nhanh chóng bị oxy hóa. Đó là lúc Hộp lọc khí khung Inox (Stainless Steel Filter Housing) trở thành tiêu chuẩn kỹ thuật mang tính bắt buộc.

Sản phẩm Hộp lọc khung Inox kích thước 730x730x1000mm là một cỗ máy xử lý khí phân tán ngoại cỡ. Với tiết diện vuông 730x730mm và chiều sâu lên tới 1000mm (1 mét), thiết bị này không chỉ sở hữu lớp vỏ chống ăn mòn vĩnh cửu mà còn cung cấp một buồng tĩnh áp đủ lớn để tích hợp 2 đến 3 cấp độ lọc khí nối tiếp nhau. Bài viết này sẽ phân tích chi tiết về cấu trúc cơ khí, ưu điểm vật liệu và ứng dụng của thiết bị này.

1. Bảng Thông Số Kỹ Thuật Định Mức (Technical Specifications)

Việc gia công Inox đòi hỏi máy chấn thủy lực công suất lớn và kỹ thuật hàn TIG chuẩn xác để hộp không bị cong vênh, đảm bảo độ kín khí tuyệt đối dưới áp lực gió của hệ thống HVAC.

2. Phân Tích Thiết Kế Chuyên Sâu: Inox 304 Và Độ Sâu 1000mm

Kích thước chiều sâu 1 mét và chất liệu Inox 304 mang lại những lợi thế kỹ thuật vượt trội mà các dòng hộp lọc tiêu chuẩn không thể đáp ứng.

2.1. Inox SUS 304: Tấm Áo Giáp Chống Ăn Mòn Tuyệt Đối

Khi làm việc trong các hệ thống hút khí thải phòng lab (chứa hơi dung môi, axit/bazơ), hoặc hệ thống cấp khí vô trùng cho nhà máy dược (thường xuyên được xịt rửa bằng hóa chất tẩy rửa CIP), khung Inox 304 bảo vệ toàn bộ cấu trúc không bị gỉ sét. Bề mặt nhẵn bóng của Inox không có các lỗ rỗng vi mô như kim loại thường, giúp ngăn chặn hoàn toàn sự tích tụ và sinh sôi của nấm mốc, vi khuẩn, đồng thời không sinh ra mạt rỉ sét bay vào luồng khí cấp.

2.2. Chiều Sâu 1000mm: Không Gian Hoàn Hảo Cho Tổ Hợp Lọc Đa Tầng

Một hộp lọc ống gió thông thường chỉ sâu khoảng 600mm. Vậy tại sao hộp này lại cần độ sâu lên tới 1000mm? Đó là để tạo không gian cho hệ thống lọc đa tầng (Multi-stage Filtration):

• Cấp 1 (Tiền lọc): Rãnh dẫn hướng đầu tiên cắm tấm lọc thô G4 (dày 50mm) để cản rác, côn trùng và bụi lớn.
• Cấp 2 (Lọc tinh): Rãnh thứ hai cắm màng lọc túi F8. Lọc túi cần một khoảng không gian rất dài (thường từ 500mm đến 600mm) để các túi vải có thể vươn thẳng, phồng căng đón gió mà không bị chạm vào vách hộp.
• Cấp 3 (Khử mùi/Siêu lọc): Khoảng trống 300mm còn lại có thể bố trí màng lọc V-Bank HEPA lọc vi khuẩn, hoặc lắp ghép các module phin lọc Than hoạt tính (Carbon cylinder) để hấp thụ khí độc.

2.3. Cửa Hông Khóa Mỏ Vịt Chống Lọt Khí Điểm Mù

Do sử dụng nhiều cấp lọc, công tác rút màng lọc ra vào để bảo trì sẽ diễn ra thường xuyên. Cửa thăm hông cỡ lớn (Side Access Door) đi kèm hệ thống khóa mỏ vịt (Toggle Latch) tạo ra một lực ép cơ học cực mạnh. Lực này ép viền cửa Inox lún sâu vào lớp ron cao su EPDM (loại gioăng chịu được hóa chất), khóa chặt mọi khe hở, đảm bảo khí độc không rò rỉ ra khu vực bảo trì.

3. Ứng Dụng Chuyên Biệt Trong Các Dự Án M&E Yêu Cầu Khắt Khe

Do chi phí vật liệu Inox khá cao, thiết bị này được chỉ định cho các cụm hệ thống có tính chất trọng yếu:

• Phòng Sạch Y Tế & Dược Phẩm (GMP): Xử lý gió hồi (Return Air) mang theo nguy cơ lây nhiễm từ phòng mổ, phòng cách ly áp lực âm trước khi tuần hoàn lại hệ thống hoặc xả ra môi trường.
• Hút Thải Hóa Chất & Phòng Thí Nghiệm: Đóng vai trò là trạm xử lý trung gian trên đường ống xả của tủ hút khí độc (Fume Hood). Hộp chứa các màng lọc than hoạt tính dày đặc để khử sạch hơi dung môi, hóa chất độc hại.
• Công Nghiệp F&B (Thực phẩm & Đồ uống): Cấp khí vô trùng cho các phân xưởng chế biến hở, nơi không khí có độ ẩm bão hòa cao và yêu cầu vệ sinh an toàn thực phẩm cực kỳ khắt khe (HACCP).
• Marine HVAC (Hàng Hải & Giàn Khoan): Lắp đặt trên boong tàu hoặc giàn khoan dầu khí ngoài khơi, chống lại sự ăn mòn tàn phá của hơi muối biển.

4. Lưu Ý Quan Trọng Khi Thi Công Lắp Đặt Và Bảo Trì

Khối lượng riêng của Inox lớn hơn thép, kết hợp với kích thước khổng lồ 730x730x1000mm tạo ra một thiết bị rất nặng. Nhà thầu cần lưu ý:

1. Hệ thống giá đỡ chịu tải nặng (Heavy Support): Tuyệt đối không để tải trọng của hộp lọc đè lên 2 đầu bích nối của ống gió tôn. Bắt buộc phải thiết lập hệ thống giá đỡ độc lập bằng U-channel Inox và 4 ty ren cỡ lớn (Phi 12) neo thẳng vào dầm bê tông cốt thép để đỡ dưới bụng hộp lọc.
2. Sử dụng ron bích chống ăn mòn: Khi kết nối mặt bích Inox của hộp với đường ống, hãy sử dụng các loại ron EPDM, ron Teflon chịu nhiệt/hóa chất và siết chặt bằng bu-lông Inox 304 để duy trì tính đồng bộ chống rỉ sét của toàn hệ thống.
3. Kiểm soát chênh áp từng cấp lọc: Yêu cầu nhà sản xuất khoan sẵn 3-4 cổng test áp (Pressure Test Ports) dọc theo chiều dài 1000mm để cắm đồng hồ Magnehelic. Việc này giúp theo dõi vòng đời bão hòa của từng cấp lọc (G4, F8, Carbon) một cách độc lập và chính xác.

5. Đơn Vị Gia Công Sản Xuất Hộp Lọc Khí Inox Uy Tín

Gia công kim loại tấm Inox đòi hỏi máy cắt laser CNC chuẩn xác, hệ thống chấn thủy lực và đội ngũ thợ hàn Argon tay nghề cao để các mí ghép không bị cháy xám, cong vênh hay xì khí. VIETPHAT là nhà máy chuyên gia công chuyên sâu các thiết bị lọc khí công nghiệp, phụ kiện ống gió Inox cao cấp hàng đầu tại Việt Nam.

Sản phẩm Hộp lọc khí khung Inox 730x730x1000mm của VIETPHAT được chế tạo từ 100% Inox SUS 304/316 chuẩn mác thép, độ hoàn thiện cơ khí sắc nét, cửa hông thao tác nhẹ nhàng, ron chống rò rỉ đạt chuẩn. Chúng tôi cung cấp giải pháp trọn gói bao gồm vỏ hộp và đầy đủ các lõi lọc (G4, F8, HEPA, Carbon) đi kèm, cung cấp hồ sơ chất lượng (CO, CQ) hoàn chỉnh cho chủ đầu tư.

Liên Hệ Tư Vấn Kỹ Thuật & Báo Giá Gia Công
Zalo: 0971 344 344
Nhân viên phục vụ 24/7: 0827 077 078 – 0829 077 078 - 0824 077 078 - 0825 077 078
Email: sales@vietphat.com
Website: www.vietphat.com
Dịch vụ: Giao hàng & triển khai tận nơi toàn quốc
