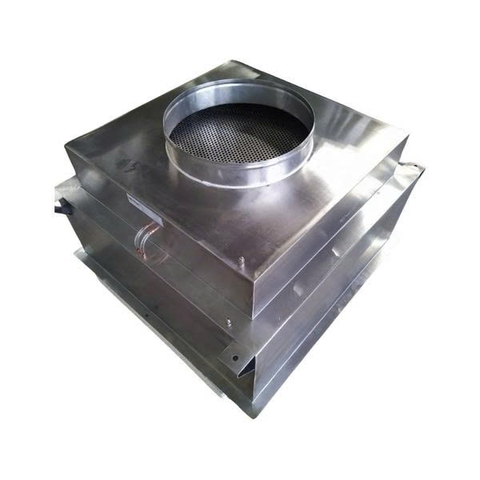

Hộp Lọc Khí Khung Tôn 1200x700x600mm: Module Chứa Màng Lọc Chuyên Dụng Cho Đường Ống Gió

Trong các dự án cơ điện (M&E) hiện đại, việc xử lý bụi bẩn và mùi hôi thường không chỉ tập trung tại cụm máy điều hòa trung tâm (AHU/FCU). Rất nhiều trường hợp, kỹ sư cần thiết lập các trạm lọc khí phân tán ngay trên đường ống (Duct-mounted) để bảo vệ thiết bị cục bộ hoặc xử lý xả thải. Hộp lọc khí khung tôn (Duct Filter Box / Side Access Housing) chính là thiết bị cơ khí sinh ra để đáp ứng nhu cầu này.

Với kích thước 1200x700x600mm, đây là một module cỡ trung-lớn, được thiết kế để chịu được áp suất tĩnh cao và lưu lượng gió lớn. Điểm ưu việt của thiết bị nằm ở khả năng tích hợp đa dạng các cấp lọc (từ lọc thô G4 đến lọc tinh F8 hoặc Than hoạt tính) cùng hệ thống cửa hông thao tác cực kỳ tiện lợi cho công tác bảo dưỡng. Dưới đây là bảng bóc tách chi tiết về kỹ thuật cơ khí của dòng sản phẩm này.

1. Bảng Thông Số Kỹ Thuật Định Mức (Technical Specifications)

Hộp lọc 1200x700x600mm được tính toán thiết kế để tương thích hoàn hảo với các tuyến ống gió chính, đảm bảo không gây hiện tượng nút thắt cổ chai làm sụt giảm lưu lượng của quạt.

2. Phân Tích Cấu Tạo Cơ Khí Tiêu Chuẩn M&E

Một hộp lọc ống gió tiêu chuẩn khác biệt hoàn toàn với một đoạn ống tôn rỗng nhờ vào cấu trúc ngàm giữ và khả năng chống lọt khí (Zero bypass leakage).

2.1. Vỏ Tôn Mạ Kẽm Chịu Tải Trọng Động

Kích thước 1200x700mm tạo ra một tiết diện cản gió khá lớn. Khi hệ thống quạt ly tâm khởi động, áp suất tĩnh đập vào vách hộp sẽ gây ra hiện tượng phập phồng và tiếng ồn lớn nếu vật liệu quá mỏng. Do đó, vỏ hộp được chế tạo từ tôn mạ kẽm dày 1.0mm - 1.2mm, đồng thời các vách bên được cán gân tăng cứng chéo (Cross-broken). Lớp mạ kẽm bảo vệ vỏ hộp khỏi rỉ sét do hơi ẩm ngưng tụ, đảm bảo thiết bị có tuổi thọ song hành cùng công trình.

2.2. Sự Đột Phá Của Cửa Thăm Hông (Side Access)

Đây là chi tiết "ăn tiền" nhất của Filter Box. Khác với việc phải rã bích ống gió để thay màng lọc, cửa thăm hông cho phép thao tác trực tiếp từ bên hông hộp. Cửa được ép sát vào thân hộp bằng các khóa kẹp mỏ vịt cường lực (Toggle Latch). Khi khóa được gài, viền cửa sẽ ép chặt vào dải ron cao su EVA, biến toàn bộ hộp lọc thành một không gian kín khí hoàn hảo, không cho áp suất thất thoát ra ngoài trần thạch cao.

2.3. Hệ Rãnh Trượt Khóa Khí Kép (Dual Tracks)

Với độ sâu 600mm, khoang hộp đủ rộng để bố trí ray trượt đa cấp. Thông thường sẽ bao gồm: 1 rãnh rộng 50mm để cắm tấm tiền lọc G4 cản rác, và 1 rãnh 21mm/25mm phía sau để cắm màng lọc tinh F8 dạng túi hoặc tấm than hoạt tính. Các rãnh U-profile này được căn chỉnh dung sai cực chuẩn, lót ron ma sát ôm sát khung màng lọc. Điều này bắt buộc luồng khí phải đi xuyên qua vật liệu lọc, loại bỏ triệt để hiện tượng lọt luồng khí bẩn đi vòng qua khe hở (Bypass leakage).

3. Ứng Dụng Khí Động Học Trong Các Phân Khu Chức Năng

Hộp lọc 1200x700x600mm là giải pháp xử lý cục bộ được yêu thích trong các thiết kế HVAC phức tạp:

• Xử lý gió tươi trung tâm (Make-up Air Units): Lắp đặt ngay sau louver lấy gió ngoài trời. Hộp sẽ chứa các tấm lọc G4 để chặn đứng lá cây, rác, côn trùng và bụi đất trước khi đẩy gió vào hệ thống phân phối khí tươi của tòa nhà.
• Hệ thống khử mùi khí xả (Exhaust Filtration): Ứng dụng rộng rãi trên đường ống xả thải của bếp ăn nhà hàng, xưởng sơn, hoặc phòng thí nghiệm hóa chất. Hộp sẽ được nạp các module lọc Carbon than hoạt tính để bẫy các phân tử mùi và VOCs.
• Bảo vệ máy thu hồi nhiệt (Heat Recovery Ventilator - HRV/ERV): Làm tấm khiên tiền lọc chắn bụi cho các tổ ong trao đổi nhiệt giấy đắt tiền, tránh việc chúng bị bít tắc ẩm mốc do bụi bẩn tích tụ lâu ngày.

4. Nguyên Tắc Modular Hóa Và Hướng Dẫn Lắp Đặt

Kích thước 1.2 mét yêu cầu nhà thầu thi công phải nắm vững nguyên tắc an toàn khi treo lắp trên cao:

1. Module hóa tấm lọc (Tuyệt đối không dùng 1 tấm lớn): Việc sử dụng 1 tấm màng lọc liền khối kích thước 1200x700mm là bất khả thi vì nó sẽ quá nặng, dễ gãy gập và rất khó để kéo ra từ cửa hông. Lòng hộp lọc được thiết kế để chứa 2 tấm lọc module kích thước 600x700mm ghép nối tiếp. Ở điểm nối giữa 2 tấm lọc, nhà sản xuất sẽ dán dải ron xốp để chúng tự ép khít vào nhau.
2. Thiết lập hệ thống Support treo đỡ độc lập: Cụm hộp vỏ tôn cộng với màng lọc bám đầy bụi sẽ có trọng lượng cực lớn. Không được treo hộp lọc bằng cách bắt vít ăn theo ống gió hai đầu. Bắt buộc phải sử dụng hệ thống 4 ty ren (phi 10 hoặc phi 12) bắn thẳng vào trần bê tông, kết hợp với các thanh U-Channel (Unistrut) để đỡ phần bụng của hộp.
3. Quản lý chênh áp định kỳ: Nên yêu cầu nhà gia công khoan sẵn cổng test áp (Pressure Test Ports). Khi đồng hồ Magnehelic báo mức chênh áp tĩnh vượt quá 250 Pa (lọc thô) hoặc 450 Pa (lọc tinh), kỹ thuật viên cần mở chốt cửa hông để rút vật tư ra thay thế.

5. Đơn Vị Gia Công Sản Xuất Hộp Lọc Khí Chuẩn M&E

Việc chế tạo Filter Box cỡ lớn yêu cầu hệ thống máy chấn CNC hiện đại và tay nghề hàn đính của thợ kim loại tấm để bảo đảm rãnh trượt không bị lệch và vỏ hộp không bị vặn xoắn. VIETPHAT tự hào là tổng kho gia công ống gió và sản xuất thiết bị xử lý không khí công nghiệp uy tín hàng đầu tại Việt Nam.

Sản phẩm Hộp lọc khí khung tôn 1200x700x600mm của chúng tôi được gia công tỉ mỉ, độ kín khí chuẩn SMACNA, mặt bích TDF cứng cáp cùng hệ thống cửa gài thao tác nhanh chóng. VIETPHAT cung cấp trọn gói giải pháp bao gồm vỏ hộp và các module màng lọc (G4, F8, Than hoạt tính) tương thích đi kèm. Mọi sản phẩm đều có đầy đủ chứng chỉ xuất xưởng, Test Report, CO, CQ cho hồ sơ nghiệm thu.
