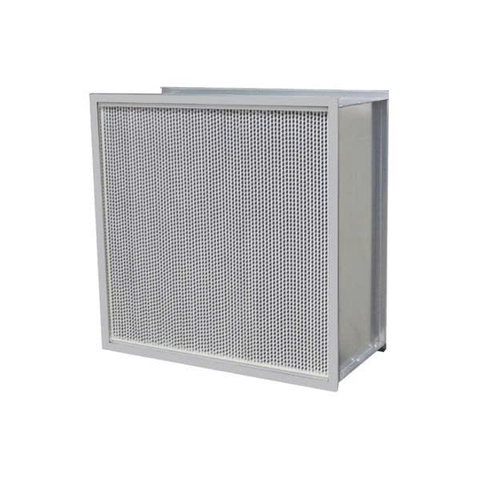

Hộp Lọc Khí Khung Tôn 2000x700x600mm: Cụm Filter Box Chuyên Dụng Cho Đường Ống Gió Công Nghiệp

Trong các hệ thống điều hòa không khí trung tâm (HVAC) và thông gió công nghiệp (Ventilation), không phải lúc nào các màng lọc cũng được lắp đặt gọn gàng bên trong tủ AHU. Đối với các tuyến ống gió cấp gió tươi (Fresh Air), ống gió hồi (Return Air) dài, hoặc hệ thống hút khí thải xưởng sản xuất, các kỹ sư thường phải thiết kế thêm các trạm lọc khí ngay trên đường ống. Đó chính là chức năng của Hộp lọc khí (Filter Box / Filter Housing).

Sản phẩm Hộp lọc khung tôn kích thước 2000x700x600mm là một mô-đun lọc khí cỡ lớn, được thiết kế chuyên biệt để chịu được áp suất và lưu lượng gió khổng lồ của các đường ống gió chính (Main duct). Bài viết này sẽ phân tích chi tiết kết cấu cơ khí, nguyên lý khí động học và sự tiện lợi trong công tác bảo trì của dòng thiết bị M&E đặc thù này.

1. Bảng Thông Số Kỹ Thuật Định Mức (Technical Specifications)

Với chiều dài ngang lên tới 2 mét, hộp lọc yêu cầu vật liệu chế tạo phải có độ dày và kết cấu chịu lực cực tốt để chống lại hiện tượng phù phập (vibrating) khi quạt công suất lớn vận hành.

2. Phân Tích Thiết Kế Cơ Khí Và Tiện Ích Vận Hành

Một chiếc hộp lọc tiêu chuẩn không chỉ là một cái "thùng tôn" rỗng. Sự khác biệt giữa hàng chất lượng cao và hàng xưởng gia công kém chất lượng nằm ở các chi tiết chống lọt khí và tính tiện dụng cho bộ phận bảo trì.

2.1. Cấu Trúc Vỏ Tôn Mạ Kẽm Chịu Lực (Galvanized Steel Housing)

Với kích thước tiết diện ngang 2000x700mm, áp lực gió tĩnh đập vào vách hộp là rất lớn. Việc sử dụng tôn mạ kẽm độ dày từ 1.15mm đến 1.5mm đảm bảo sự cứng vững. Tôn mạ kẽm là vật liệu tối ưu nhất về chi phí so với Inox, đồng thời lớp kẽm bảo vệ vỏ hộp không bị rỉ sét trong điều kiện thông gió công nghiệp thông thường. Các vách hộp có khẩu độ 2 mét sẽ được cán gân tăng cứng chéo hoặc hàn lót thanh V để triệt tiêu tiếng ồn do rung động cộng hưởng.

2.2. Thiết Kế "Cửa Thăm Hông" (Side Access Door) Tuyệt Vời

Điểm giá trị nhất của Filter Box chính là Cửa thăm bảo trì bên hông. Trong hệ thống ống gió liền mạch, nếu không có cửa này, bạn sẽ phải cắt hoặc tháo toàn bộ một đoạn ống gió mỗi lần muốn thay màng lọc. Với cửa hông được trang bị bản lề và khóa kẹp (khóa gài mỏ vịt có lực ép cao), kỹ thuật viên chỉ cần vặn khóa, mở cửa và dễ dàng kéo các tấm lọc cũ ra khỏi rãnh trượt như kéo ngăn kéo tủ. Xung quanh viền cửa được dán ron cao su xốp xẹp (Neoprene gasket) để đảm bảo đóng kín tuyệt đối, không rò rỉ áp suất.

2.3. Hệ Thống Rãnh Trượt Khóa Khí (Filter Tracks)

Bên trong độ sâu 600mm của hộp, các thanh ray chữ U (rãnh trượt) được hàn song song. Thường thiết kế sẽ có 2 lớp rãnh: 1 rãnh rộng 50mm để gài tấm lọc thô G4 (Tiền lọc), và 1 rãnh để gài lọc tinh túi F8 hoặc lọc than hoạt tính. Các rãnh này phải được thiết kế dung sai chuẩn xác và lót khe bằng ron EVA, ép chặt các khung lọc vào nhau, ngăn chặn hoàn toàn "luồng khí lậu" (Bypass leakage) đi vòng qua khe hở giữa các màng lọc.

3. Ứng Dụng Thực Tế Tại Các Công Trình M&E

Hộp lọc 2000x700x600mm có sức chứa lưu lượng khí khổng lồ, thường được lắp ghép trực tiếp vào hệ thống đường ống trên trần (Ceiling duct) hoặc trục kỹ thuật đứng (Shaft) trong các trường hợp:

• Cấp gió tươi trung tâm (PAU / Make-up Air): Lắp đặt ngay phía sau miệng lấy gió tươi (Fresh Air Louver) cỡ lớn của các tòa nhà thương mại để chặn lá cây, rác và bụi thô trước khi khí cấp vào quạt trung tâm.
• Hút khí thải và Khử mùi công nghiệp: Lắp đặt trên đường ống hút gió thải của khu vực bếp ăn công nghiệp, buồng phun sơn, xưởng hàn. Hộp lọc sẽ chứa các tấm màng Carbon than hoạt tính hoặc tấm bông lọc sợi thủy tinh để hấp thụ mùi và bụi sơn trước khi xả ra môi trường.
• Bảo vệ thiết bị thu hồi nhiệt (ERV/HRV): Đóng vai trò là lá chắn tiền lọc bảo vệ các lõi giấy trao đổi nhiệt đắt tiền khỏi sự xâm nhập của bụi bẩn, tránh gây ẩm mốc tổ ong trao đổi nhiệt.

4. Hướng Dẫn Thi Công Lắp Đặt Và Modular Hóa Màng Lọc

Để triển khai thiết bị này lên hệ thống ống gió một cách an toàn, nhà thầu cần nắm vững nguyên tắc chia nhỏ (Modular) vật tư lõi lọc bên trong:

1. Tuyệt đối không dùng 1 tấm lọc 2000x700mm: Không một màng lọc nào được gia công nguyên khối kích thước 2m. Kích thước này quá yếu và không thể kéo ra khỏi cửa hông. Lòng hộp lọc sẽ được chia rãnh để chứa nhiều tấm lọc module nhỏ ghép lại (Ví dụ: Dùng 4 tấm kích thước 500x700mm ghép nối tiếp với nhau).
2. Gia cố treo đỡ (Support): Bản thân hộp tôn 2m và các màng lọc bên trong có trọng lượng rất nặng. Tại vị trí lắp hộp lọc, bắt buộc phải sử dụng hệ thống ty ren phi 10 hoặc phi 12 kết hợp với thanh U (Unistrut) kép đỡ đáy hộp để chịu lực, độc lập với sức treo của đường ống gió hai đầu.
3. Đo chênh áp: Nên khoan trước 2 lỗ test áp (Test ports) ở đầu vào và đầu ra của hộp lọc để cắm ống Pitot kết nối với đồng hồ Magnehelic, giúp bộ phận vận hành theo dõi chính xác thời điểm rác đã bít kín màng lọc để tiến hành mở cửa hông thay thế.

5. VIETPHAT - Chuyên Sản Xuất Gia Công Hộp Lọc Khí & Ống Gió

Việc chế tạo một cụm Filter Box cỡ lớn yêu cầu nhà máy gia công tôn tấm phải có máy chấn CNC hiện đại và thợ hàn có tay nghề cao để đảm bảo vỏ hộp không bị vặn xoắn và cửa thăm đóng mở nhẹ nhàng, kín khít. VIETPHAT tự hào là tổng kho gia công ống gió, hộp lọc khí và trực tiếp sản xuất các lõi lọc (G4, F8, HEPA, Carbon) uy tín hàng đầu tại Việt Nam.

Sản phẩm Hộp lọc khung tôn 2000x700x600mm của VIETPHAT được gia công theo chuẩn độ dày SMACNA, hàn kín mí, tích hợp ron cửa xốp cao su bền bỉ. Chúng tôi cung cấp trọn gói từ vỏ hộp đến các module màng lọc bên trong, đi kèm chứng nhận vật tư (CO, CQ) chuẩn xác phục vụ hồ sơ nghiệm thu M&E.
