Lọc Bụi G4 Cho Tủ Điện: Giải Pháp Kỹ Thuật Bảo Vệ Tối Đa Hệ Thống Điều Khiển Công Nghiệp
Trong môi trường sản xuất công nghiệp, tủ điện điều khiển (Electrical Control Panel) được ví như bộ não của toàn bộ dây chuyền. Bên trong tủ chứa hàng loạt các thiết bị điện tử đắt tiền và nhạy cảm như Biến tần (Inverter/VFD), bộ điều khiển lập trình (PLC), contactor, và các bo mạch vi xử lý. Quá trình hoạt động liên tục của các thiết bị này sinh ra một lượng nhiệt năng rất lớn, đòi hỏi hệ thống quạt thông gió tản nhiệt phải hoạt động không ngừng nghỉ. Tuy nhiên, việc hút không khí từ môi trường nhà xưởng vào tủ điện cũng đồng thời kéo theo mạt sắt, bụi bẩn, hơi ẩm và sợi hóa học.
Để giải quyết bài toán tản nhiệt mà vẫn đảm bảo độ sạch cho không gian bên trong, lọc bụi G4 cho tủ điện là vật tư kỹ thuật bắt buộc phải có. Bài viết này sẽ phân tích chuyên sâu về cơ chế hoạt động, tiêu chuẩn kỹ thuật, và cách thức ứng dụng bông lọc G4 nhằm ngăn chặn triệt để nguy cơ đoản mạch và kéo dài tuổi thọ cho thiết bị điện công nghiệp.
1. Tại Sao Tủ Điện Công Nghiệp Bắt Buộc Phải Lắp Đặt Lọc Bụi?
Môi trường làm việc tại các nhà máy cơ khí, dệt may, xi măng hay chế biến gỗ luôn tiềm ẩn nồng độ bụi lơ lửng rất cao. Nếu quạt tản nhiệt hút trực tiếp luồng khí này vào bên trong tủ điện, hậu quả để lại sẽ vô cùng nghiêm trọng:
- Nguy cơ đoản mạch (Short Circuit) và cháy nổ: Các loại bụi kim loại (mạt sắt, mạt nhôm) hoặc bụi carbon có tính dẫn điện. Khi chúng bám vào các chân linh kiện trên bo mạch điện tử, kết hợp với độ ẩm không khí sẽ tạo ra các dòng điện rò, gây chập cháy thiết bị ngay lập tức.
- Suy giảm khả năng tản nhiệt (Overheating): Bụi bẩn tích tụ tạo thành một lớp "chăn cách nhiệt" dày đặc bao phủ lên các lá nhôm tản nhiệt của biến tần (Heatsink). Thiết bị không thể thoát nhiệt, dẫn đến việc bo mạch liên tục báo lỗi quá nhiệt (Over Temp), làm ngưng trệ toàn bộ dây chuyền sản xuất.
- Lão hóa và kẹt cơ khí: Bụi bẩn bám vào các tiếp điểm của Contactor hoặc Relay làm giảm khả năng tiếp xúc điện, sinh ra tia lửa điện (hồ quang) gây mài mòn tiếp điểm. Đồng thời, bụi làm kẹt bạc đạn của chính quạt thông gió tủ điện, khiến quạt chết và tủ điện bị "om nhiệt".
2. Bông Lọc Bụi G4 Là Gì Và Tại Sao Phù Hợp Cho Tủ Điện?
Để bảo vệ tủ điện, các kỹ sư cơ điện (M&E) sử dụng màng lọc sơ cấp dán vào mặt trong của các cửa chớp (Louver) hoặc lưới nhựa thông gió. Trong hệ thống tiêu chuẩn lọc khí, bông lọc bụi G4 là vật liệu được đánh giá cao nhất và phù hợp nhất cho ứng dụng này.
2.1. Tiêu Chuẩn Bảo Vệ EN 779:2012
Chữ "G4" đại diện cho cấp độ cao nhất trong nhóm vật liệu lọc thô (Coarse Filter) theo tiêu chuẩn Châu Âu EN 779. Với hiệu suất giữ bụi trung bình (Average Arrestance) đạt từ 90% đến 95%, lớp lọc G4 có khả năng chặn đứng hoàn toàn các hạt bụi có kích thước từ 5 micromet trở lên (bao gồm cả mạt sắt, mùn cưa, sợi nilon và phấn hoa).
2.2. Đặc Tính Sợi Tổng Hợp Polyester (PET) An Toàn Điện
Bông lọc G4 được sản xuất từ 100% sợi Polyester nguyên sinh. Đặc tính của PET cực kỳ hoàn hảo cho môi trường tủ điện:
- Cách điện tuyệt đối: Sợi tổng hợp không dẫn điện, không tạo ra tĩnh điện gây nhiễu từ trường cho các thiết bị điều khiển tín hiệu (PLC).
- Không ngậm độ ẩm: PET là vật liệu kỵ nước. Khi môi trường nhà máy có sương mù hoặc độ ẩm cao, màng lọc không hút nước vào các khe sợi, giúp ngăn chặn hơi nước xâm nhập vào tủ làm rỉ sét linh kiện.
- Tiêu chuẩn chống cháy lan F1: Tủ điện là nơi dễ phát sinh tia lửa điện hoặc hồ quang. Bông lọc G4 đạt chuẩn công nghiệp DIN 53438 - F1, vật liệu chỉ nóng chảy và tự dập tắt ngọn lửa (Self-extinguishing) khi có sự cố, tuyệt đối không bắt lửa bùng phát thành đám cháy lớn.
3. Thông Số Kỹ Thuật Của Bông Lọc Tủ Điện G4
Việc lựa chọn bông lọc cho tủ điện là một bài toán cân bằng: Lọc quá khít (như màng F8, HEPA) sẽ làm quạt không hút được gió, tủ sẽ bị om nhiệt; Lọc quá thưa (như G1, G2) thì bụi lọt vào hỏng thiết bị. Bảng thông số G4 dưới đây là sự lựa chọn tối ưu về mặt khí động học.
| Thông Số Hoạt Động Của Màng Lọc Tủ Điện G4 | Giá Trị Danh Định Tiêu Chuẩn |
|---|---|
| Chất liệu cấu thành | Sợi Polyester (PET) nguyên sinh, không dệt, ép nhiệt |
| Độ dày vật liệu (Thickness) | 20 mm (Có thể nén xuống 10mm khi kẹp vào khung lưới) |
| Định lượng trọng lượng (Basis Weight) | 350 g/m² – 400 g/m² |
| Hiệu suất bắt bụi (Arrestance) | 90% - 95% (Chuẩn EN 779 / ISO Coarse 60-70%) |
| Tổn thất áp suất tĩnh ban đầu (Initial Pa) | 40 Pa - 45 Pa (Đảm bảo quạt tản nhiệt hút gió dễ dàng) |
| Tổn thất áp suất cuối cảnh báo (Final Pa) | 200 Pa - 250 Pa (Ngưỡng bít tắc cần vệ sinh) |
| Vận tốc gió mặt cắt (Face Velocity) | 1.5 m/s – 2.5 m/s |
| Tổng dung lượng ngậm bụi (DHC) | ~ 620 g/m² |
| Chỉ số chống cháy nổ an toàn | DIN 53438 - Phân cấp F1 |
| Nhiệt độ hoạt động giới hạn | 100°C liên tục (Chịu được nhiệt phát sinh từ tủ điện) |
4. Nguyên Lý Khí Động Học Làm Mát Và Lọc Bụi Trong Tủ Điện
Một tủ điện thiết kế chuẩn thường tuân thủ nguyên lý tản nhiệt đối lưu cưỡng bức. Quạt hút (Cooling fan) thường được đặt ở vị trí cao trên vách tủ (thổi khí nóng ra ngoài), và lưới lọc bụi cửa chớp (Filter louver) được đặt ở vị trí thấp ở vách đối diện (hút khí mát vào trong).
Khi quạt hoạt động, nó tạo ra áp suất âm bên trong tủ điện, hút không khí từ ngoài vào xuyên qua tấm bông lọc G4. Cấu trúc sợi khối lượng riêng kép (Gradient Density) của bông G4 sẽ thực hiện quá trình đánh chặn bụi:
- Mặt ngoài (xốp) quay ra môi trường, hứng lấy mạt kim loại, rác thô và cho chúng lọt sâu vào trong lõi.
- Mặt trong (được ép nhiệt láng mịn) quay vào phía thiết bị, chặn đứng các hạt bụi mịn gọn hơn và khóa chặt cấu trúc, không để các sợi tơ bông bị sức hút của quạt kéo đứt bay vào trong tủ.
Lưu ý quan trọng trong thiết kế: Tiết diện của lưới lọc hút gió (đã bao gồm bông lọc) phải lớn hơn ít nhất từ 1.5 đến 2 lần tiết diện của quạt hút để bù đắp lại phần tổn thất áp suất ban đầu (45 Pa) do màng bông gây ra, đảm bảo lưu lượng khí làm mát không bị thiếu hụt.
5. Hướng Dẫn Cắt, Gia Công Và Lắp Đặt Bông Lọc Cho Tủ Điện

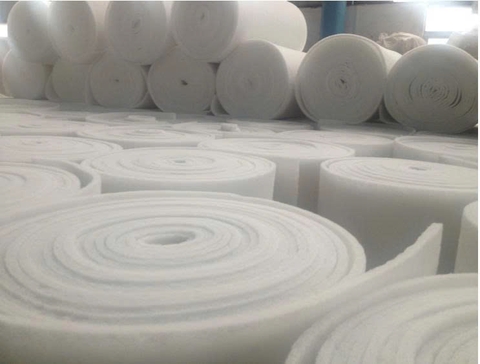

Khác với hệ thống AHU dùng khung lọc lớn, bộ lọc gió tủ điện thường có kích thước rất đa dạng (ví dụ: 120x120mm, 204x204mm, 255x255mm...). Bông lọc G4 được cung cấp dưới dạng cuộn lớn (2m x 20m), mang lại sự linh hoạt tối đa cho kỹ thuật viên bảo trì.
5.1. Thay thế lõi lọc cho các lưới tản nhiệt nhựa định hình
Các lưới thông gió gắn vỏ tủ điện (như của hãng Leipole, Rittal) thường có thiết kế gồm ngàm nhựa mặt trước và nắp cài mặt sau. Kỹ thuật viên chỉ cần thao tác rất đơn giản:
- Dùng thước đo kích thước lọt lòng của khe cài lưới nhựa.
- Cắt tấm bông G4 từ cuộn lớn với kích thước dư ra mỗi cạnh khoảng 0.5 cm (để bông ép chặt vào viền ngàm, chống lọt khí Bypass).
- Gắn tấm bông vào (chú ý mặt láng cứng quay vào phía bên trong tủ, mặt xốp mềm quay ra ngoài). Cài nắp nhựa lại là xong.
5.2. Chế tạo tấm lọc cho cửa chớp thép (Louver) đột lỗ
Đối với các tủ điện vỏ thép có cửa chớp đột lỗ rãnh mang cá tự chế, kỹ thuật viên cần cắt tấm bông rộng hơn kích thước mảng đột lỗ. Sau đó dùng các thanh nẹp tôn hoặc nam châm dải (Magnetic strips) để ốp chặt tấm bông vào mặt trong của vỏ cánh tủ. Cần đảm bảo mép bông ép sát vào mặt thép, không tạo ra khoảng hở để bụi luồn qua.
6. Quy Trình Bảo Trì Và Vệ Sinh Màng Lọc Tủ Điện (SOP)
Tủ điện bị "om nhiệt" do màng lọc bít tắc là nguyên nhân gây hỏng biến tần phổ biến nhất tại các nhà máy. Bông G4 có thể tái sử dụng, giúp tối ưu hóa chi phí vận hành (OPEX).
- Chu kỳ kiểm tra: Đối với môi trường công nghiệp nặng (xưởng cơ khí, xưởng gỗ), cần kiểm tra màng lọc định kỳ mỗi 2 tuần. Đối với môi trường sạch hơn (kho bãi, lắp ráp điện tử), kiểm tra mỗi tháng 1 lần. Nếu bề mặt bông chuyển màu xám đen hoàn toàn, đó là lúc cần vệ sinh.
- Quy trình xịt khô: Tháo nắp lưới lọc, lấy màng bông ra ngoài xưởng. Sử dụng súng xịt khí nén (áp suất thấp) xịt ngược chiều gió (xịt từ mặt láng mịn sang mặt xốp) để đẩy bụi bẩn rơi ra.
- Quy trình giặt ướt (chỉ khi dính dầu máy): Ngâm tấm bông vào dung dịch xà phòng loãng pha nước ấm. Xả sạch dưới vòi nước tự nhiên. Tuyệt đối không vò vắt mạnh hoặc dùng bàn chải chà xát để không làm xé rách cấu trúc mạng lưới dệt.
- Phơi sấy và tái lắp đặt: Để tấm lọc khô ráo hoàn toàn 100% trước khi gắn lại vào tủ. Không gắn bông ẩm vì độ ẩm sẽ bị quạt hút thổi thẳng vào bo mạch điện tử. Một tấm bông tủ điện chỉ nên giặt tối đa 3 lần trước khi cắt tấm mới thay thế để duy trì hiệu năng 95%.
7. Hệ Lụy Khi Sử Dụng Vật Tư Lọc Tủ Điện Kém Chất Lượng
Nhiều xưởng cơ khí tự sử dụng các vật liệu không đạt chuẩn (như lưới mùng, bọt biển xốp, bông gòn thông thường) để che cửa hút gió tủ điện, dẫn đến những rủi ro cực lớn:
- Bông gòn thường: Dễ bắt lửa, khi có hồ quang điện sẽ bốc cháy dữ dội. Ngoài ra cấu trúc quá đặc khiến quạt không hút được gió, tủ điện báo lỗi quá nhiệt ngay lập tức.
- Lưới mùng/ Lưới nhựa: Chỉ cản được rác rất lớn, 100% mạt sắt và bụi xi măng lọt thẳng vào trong gây cháy nổ bo mạch.
- Bông lọc G4 hàng giả: Có trọng lượng rất nhẹ (dưới 12kg/cuộn 2m x 20m), mật độ sợi thưa thớt, không ép nhiệt mặt sau. Khi quạt hút chạy, sợi bông sẽ đứt gãy và bị cuốn vào dính đầy trên các lá tản nhiệt của biến tần.
8. Cung Cấp Vật Tư Bông Lọc G4 Tủ Điện Chất Lượng Cao Tại VIETPHAT
Bảo vệ an toàn cho hệ thống tủ điện điều khiển là bảo vệ trái tim của dây chuyền sản xuất. Việc sử dụng vật tư đạt tiêu chuẩn kỹ thuật công nghiệp là yêu cầu mang tính bắt buộc.
VIETPHAT là đơn vị phân phối và nhập khẩu trực tiếp các loại bông lọc bụi công nghiệp, đặc biệt là cuộn bông lọc G4 chuẩn EN 779 chuyên dụng cho tản nhiệt tủ điện, máy nén khí và hệ thống thông gió M&E. Vật tư do VIETPHAT cung cấp cam kết sử dụng 100% sợi Polyester nguyên sinh, ép láng mặt chuẩn kỹ thuật, chống cháy F1, và có đầy đủ chứng nhận Test Report, CO, CQ cho các nhà thầu thi công tủ bảng điện.
