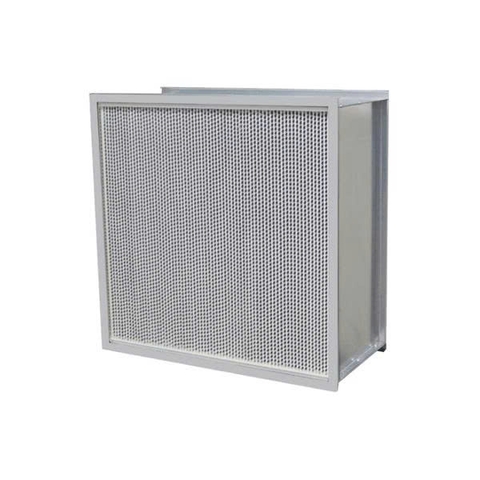

Lọc HEPA H13 Khung Nhôm 610x915x292mm: Giải Pháp Khí Sạch Công Suất Lớn Cho Hệ Thống AHU
Trong thiết kế hệ thống điều hòa không khí cho phòng sạch (Cleanroom) quy mô lớn, việc duy trì số lần trao đổi khí (Air Change Rate) cao là yêu cầu bắt buộc để đạt được cấp độ sạch mong muốn. Để xử lý khối lượng không khí khổng lồ mà không làm tăng quá mức số lượng bộ lọc hoặc mở rộng diện tích khoang chứa, các kỹ sư cơ điện (M&E) ưu tiên sử dụng các tấm màng lọc kích thước lớn. Tấm lọc HEPA H13 khung nhôm kích thước 610x915x292mm (Quy cách 24x36x11.5 inch) chính là một trong những cỗ máy "hút bụi" mạnh mẽ nhất trong ngành công nghiệp HVAC.
Bài viết này sẽ phân tích chi tiết các thông số khí động học, cấu trúc cơ khí Deep Pleat và hướng dẫn vận hành chuyên sâu cho dòng màng lọc HEPA H14/H13 công suất cao này.
1. Bảng Thông Số Kỹ Thuật Định Mức (Technical Specifications)
Kích thước 610x915x292mm mang lại tiết diện bề mặt rất lớn, cho phép tấm lọc xử lý lưu lượng gió lên tới 3400 m³/h, gấp 1.5 lần so với quy cách tiêu chuẩn 610x610x292mm.
| Hạng Mục Đặc Tính | Thông Số Kỹ Thuật Danh Định |
|---|---|
| Kích thước quy chuẩn (W x H x D) | 610 x 915 x 292 mm (Dung sai gia công ± 2mm) |
| Cấp độ lọc (Theo EN 1822:2009) | H13 |
| Hiệu suất lọc hạt MPPS (0.3 µm) | ≥ 99.95% |
| Vật liệu lõi lọc (Filter Media) | Giấy vi sợi thủy tinh chống cháy (Micro-glass fiber) |
| Vật liệu khung bao (Frame) | Nhôm đùn định hình (Extruded Aluminum) chống oxy hóa |
| Vách chia định hình (Separator) | Nhôm lá cán lượn sóng (Corrugated Aluminum Separator) |
| Lưu lượng gió thiết kế (Nominal Airflow) | ~ 3000 - 3400 m³/h (CMH) |
| Độ tổn thất áp suất ban đầu (Initial Pa) | 220 Pa - 250 Pa (Đo tại lưu lượng định mức) |
| Độ tổn thất áp suất thay thế (Final Pa) | 500 Pa - 600 Pa (Ngưỡng bão hòa tuyệt đối) |
| Giới hạn nhiệt độ / Độ ẩm | Nhiệt độ tối đa 80°C / Độ ẩm tương đối 100% RH |
| Hệ thống làm kín (Gasket & Sealant) | Ron cao su xốp EVA/PU đúc nguyên khối, Keo dán viền PU lỏng |
2. Giải Phẫu Cấu Trúc Khí Động Học Của Thiết Kế Deep Pleat
Để đạt được lưu lượng 3400 CMH mà không làm màng giấy bị xé rách, tấm lọc HEPA 610x915x292mm áp dụng thiết kế khí động học Deep Pleat (Gấp nếp sâu) cổ điển nhưng cực kỳ vững chắc.
2.1. Tối Đa Hóa Diện Tích Với Giấy Vi Sợi Thủy Tinh
Thay vì sử dụng một tấm màng phẳng, hàng chục mét vuông giấy vi sợi thủy tinh được gấp lại thành những nếp sâu liên tục trong khoảng không gian 292mm. Lớp giấy vi sợi này có cấu trúc mạng lưới lỗ rỗng nanomet đan xen, bắt giữ 99.95% vi khuẩn, bào tử nấm và hạt bụi mịn 0.3µm thông qua cơ chế khuếch tán và tĩnh điện, tạo ra luồng khí đầu ra siêu tinh khiết.
2.2. Vách Chia Nhôm Lượn Sóng Chịu Áp Lực Cao
Với kích thước bề mặt lớn 610x915mm và lưu lượng 3400 CMH, áp lực gió thổi lên màng giấy là vô cùng khủng khiếp. Để giữ cho các nếp gấp giấy đứng thẳng và không bị bẹp dúm vào nhau, các lá nhôm mỏng dập lượn sóng được chèn vào giữa mỗi nếp gấp. Các vách nhôm này hoạt động như một hệ thống "xương sườn" trợ lực, đồng thời định hướng cho luồng không khí đi xuyên qua màng lọc theo dạng dòng chảy tầng (Laminar Flow) thẳng tắp, triệt tiêu tiếng ồn và sự nhiễu loạn khí động học.
2.3. Keo Viền Chống Rò Rỉ Tuyệt Đối (Zero Bypass Leakage)
Hiệu suất 99.95% sẽ trở nên vô nghĩa nếu có một khe hở nhỏ ở viền khung. Toàn bộ 4 mặt trong của khung nhôm nơi tiếp xúc với mép giấy lọc đều được châm ngập bằng keo Polyurethane (PU) chuyên dụng. Lớp keo này hóa rắn và khóa chặt giấy lọc vào khung nhôm thành một khối duy nhất, đảm bảo 100% không khí đi qua tủ AHU phải xuyên qua màng vi sợi thủy tinh.
3. Ứng Dụng Chiến Lược Trong Các Dự Án Cơ Điện (M&E)
Sở hữu công suất xử lý khí siêu lớn, tấm lọc HEPA H13 610x915x292mm là giải pháp chiến lược cho các không gian rộng lớn:
- Vách lọc cuối (Terminal Filter) của AHU Trung Tâm: Lắp đặt ở khoang cuối cùng của tủ xử lý không khí trung tâm (AHU) trước khi phân phối vào mạng lưới ống gió. Một vài tấm lọc kích thước này có thể gánh vác toàn bộ lưu lượng cấp khí cho một xưởng sản xuất lớn.
- Nhà Máy Dược Phẩm (Tiêu chuẩn GMP) & Thiết Bị Y Tế: Cấp khí vô trùng cho các khu vực sản xuất diện rộng (Class 10.000 / ISO Class 7), phòng đóng gói thuốc tiêm, phòng pha chế tĩnh mạch.
- Ngành Công Nghiệp Điện Tử & Bán Dẫn: Lắp đặt trong hệ thống cấp khí của phòng sạch vi mạch, màn hình LCD, nơi yêu cầu loại bỏ hoàn toàn các hạt vi bụi có thể gây đoản mạch linh kiện.
- Khu vực cách ly áp lực: Ứng dụng trong các hệ thống thông gió phòng cách ly áp lực âm hoặc phòng xét nghiệm an toàn sinh học (BSL).
4. Nguyên Tắc Vận Hành Và Quy Trình Thay Thế Cốt Lõi
Màng HEPA H13 là tài sản có giá trị cao trong hệ thống HVAC và cực kỳ mỏng manh trước các tác động vật lý. Cần tuân thủ nghiêm ngặt các quy tắc sau:
- Không vệ sinh bằng mọi hình thức: Tuyệt đối không xịt nước, không dùng cọ quét, và đặc biệt KHÔNG được dùng súng khí nén để thổi bề mặt màng lọc. Chỉ một vết xước hoặc lỗ thủng nhỏ bằng đầu kim trên màng giấy vi sợi cũng sẽ phá hủy hoàn toàn cấp độ sạch H13. Màng HEPA là vật tư tiêu hao dùng 1 lần (Disposable).
- Bảo vệ màng HEPA bằng tiền lọc: Không khí trước khi vào màng HEPA 610x915mm bắt buộc phải được lọc qua ít nhất 2 lớp: Lọc thô G4 và Lọc tinh F8. Nếu được các lớp tiền lọc gánh tải tốt, tấm màng HEPA này có thể vận hành ổn định từ 1.5 đến 2 năm.
- Thay thế dựa trên chênh áp: Kỹ sư vận hành cần theo dõi đồng hồ đo chênh áp (Magnehelic). Khi áp suất tĩnh tăng từ 250 Pa lên ngưỡng 500 Pa đến 600 Pa, màng lọc đã bão hòa bụi hoàn toàn. Lưu lượng gió cấp sẽ sụt giảm mạnh, gây quá tải cho motor quạt. Đây là thời điểm bắt buộc phải thay thế tấm lọc mới.
5. Tư Vấn Và Cung Cấp Lọc HEPA H13 Đạt Chuẩn Tại VIETPHAT
Công tác nghiệm thu phòng sạch (Cleanroom Validation) bằng thiết bị đếm hạt bụi (Particle Counter) sẽ thất bại nếu sử dụng màng HEPA kém chất lượng hoặc bị rò rỉ keo viền. VIETPHAT tự hào là trung tâm sản xuất, nhập khẩu và gia công thiết bị lọc khí công nghiệp uy tín, chuyên cung cấp các dòng màng lọc HEPA tiêu chuẩn quốc tế cho các nhà thầu M&E.
Sản phẩm Lọc HEPA H13 khung nhôm 610x915x292mm do VIETPHAT cung cấp cam kết sử dụng giấy vi sợi thủy tinh chuẩn EN 1822, keo PU chống lọt khí 100%, và trải qua quá trình Scan Test rò rỉ nghiêm ngặt trước khi xuất xưởng. Chúng tôi cung cấp đầy đủ bộ chứng từ pháp lý minh bạch (CO, CQ, Test Report) đáp ứng mọi yêu cầu khắt khe của chủ đầu tư.
