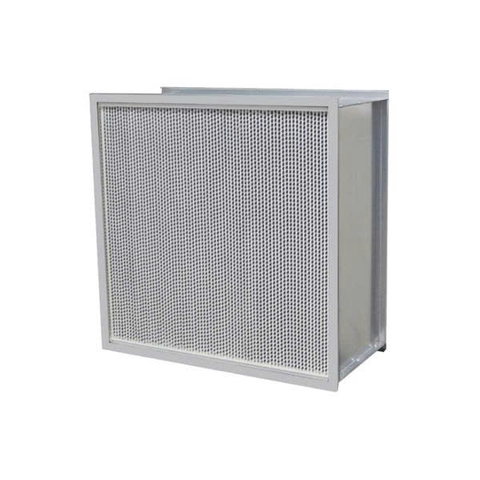

Lọc HEPA H13 Khung Tôn 915x610x292mm: Cỗ Máy Lọc Sạch Công Suất Lớn Bền Bỉ Cho Hệ Thống AHU
Trong thiết kế hệ thống điều hòa không khí cho phòng sạch (Cleanroom) quy mô lớn, bài toán kinh tế và hiệu năng luôn song hành. Để xử lý lưu lượng không khí khổng lồ lên tới hàng nghìn mét khối mỗi giờ, màng lọc HEPA cần có kích thước lớn. Tuy nhiên, kích thước lớn đi kèm với nguy cơ võng khung hoặc vặn xoắn dưới áp lực gió. Tấm lọc HEPA H13 khung tôn (thép mạ kẽm) kích thước 915x610x292mm chính là giải pháp hoàn hảo, kết hợp giữa hiệu suất lọc siêu tinh, khả năng chịu tải trọng gió cực cao và chi phí đầu tư vô cùng hợp lý.
Bài viết này sẽ phân tích chi tiết thông số kỹ thuật, ưu điểm của vật liệu khung tôn mạ kẽm và hướng dẫn ứng dụng màng lọc công suất lớn này trong các dự án cơ điện (M&E).
1. Bảng Thông Số Kỹ Thuật Định Mức (Technical Specifications)
Với kích thước phủ bì lên tới 915x610mm (tương đương 36x24 inch) và độ sâu 292mm, tấm lọc này có khả năng gánh vác lưu lượng khí (Airflow) tương đương với 1.5 lần màng lọc tiêu chuẩn thông thường.
| Hạng Mục Đặc Tính | Thông Số Kỹ Thuật Danh Định |
|---|---|
| Kích thước quy chuẩn (W x H x D) | 915 x 610 x 292 mm (Dung sai gia công ± 2mm) |
| Cấp độ lọc (Theo tiêu chuẩn EN 1822) | H13 |
| Hiệu suất lọc hạt MPPS (0.3 µm) | ≥ 99.95% |
| Vật liệu lõi lọc (Media) | Giấy vi sợi thủy tinh (Micro-glass fiber) chống cháy |
| Vật liệu khung bao (Frame) | Tôn mạ kẽm (Galvanized Steel - GI), tiêu chuẩn mạ Z80-Z275 |
| Vách chia định hình (Separator) | Nhôm lá cán lượn sóng (Corrugated Aluminum) |
| Lưu lượng gió thiết kế (Nominal Airflow) | ~ 3200 - 3400 m³/h (CMH) |
| Độ tổn thất áp suất ban đầu (Initial Pa) | 220 Pa - 250 Pa (Đo tại lưu lượng định mức) |
| Độ tổn thất áp suất thay thế (Final Pa) | 500 Pa - 600 Pa (Ngưỡng bão hòa bắt buộc thay thế) |
| Gioăng làm kín (Gasket) | Ron xốp cao su EVA/Neoprene dán mặt bích chống xì khí |
| Keo dán viền (Sealant) | Polyurethane (PU) chuyên dụng chịu nhiệt |
2. Ưu Điểm Cơ Học Của Vật Liệu Khung Tôn Mạ Kẽm (GI)
Tại sao lại chọn khung tôn mạ kẽm thay vì khung nhôm cho một tấm màng lọc HEPA kích thước lớn như 915x610x292mm? Câu trả lời nằm ở độ cứng vững và bài toán tối ưu chi phí (CAPEX).
2.1. Độ Cứng Vững (Rigidity) Tuyệt Đối Dưới Lưu Lượng 3400 CMH
Với chiều dài mặt cắt lên tới 915mm, áp lực tĩnh từ quạt AHU thổi vào bề mặt giấy lọc là rất khủng khiếp. Tôn mạ kẽm (thép tấm) có độ cứng cơ học và khả năng chống vặn xoắn cao hơn nhiều so với nhôm đùn. Khung tôn giúp tấm lọc duy trì hình khối chữ nhật vuông vức hoàn hảo, không bị phình hay cong vênh, bảo vệ mạng lưới giấy vi sợi thủy tinh mỏng manh bên trong không bị đứt gãy.
2.2. Lớp Mạ Kẽm Bảo Vệ Chống Ăn Mòn
Mặc dù không kháng hóa chất mạnh như Inox 304, nhưng lớp tôn mạ kẽm (Galvanized Steel) hoàn toàn đủ sức chống chịu sự oxy hóa và rỉ sét trong môi trường điều hòa không khí thông thường. Nó đảm bảo tuổi thọ của khung viền đồng hành cùng tuổi thọ của lõi giấy lọc (từ 1.5 đến 2 năm) mà không sinh ra mạt rỉ sét.
2.3. Giải Pháp Kinh Tế Quy Mô Lớn
Trong các đại dự án nhà máy diện tích hàng nghìn mét vuông, số lượng màng HEPA sử dụng có thể lên tới hàng trăm tấm. Việc lựa chọn khung tôn mạ kẽm giúp chủ đầu tư giảm thiểu đáng kể chi phí vật tư so với khung nhôm hay khung Inox, trong khi hiệu suất lọc khí (H13) và độ bền không hề suy giảm.
3. Thiết Kế Khí Động Học "Deep Pleat" (Gấp Nếp Sâu)
Để đạt hiệu suất 99.95% tại lưu lượng 3400 m³/h, thiết kế bên trong của màng HEPA 915x610x292mm là một tuyệt tác cơ học:
- Diện tích trao đổi khí khổng lồ: Giấy vi sợi thủy tinh được dập nếp liên tục xuyên suốt độ sâu 292mm, mở rộng diện tích màng lọc lên gấp hàng chục lần. Vận tốc khí đi qua từng lỗ rỗng nanomet được giảm xuống mức thấp nhất, tối ưu hóa quá trình bắt bụi bằng cơ chế khuếch tán (Diffusion).
- Vách nhôm lượn sóng: Các lá nhôm mỏng dập gợn sóng được chèn vào giữa các nếp gấp, hoạt động như các kênh dẫn hướng gió (Laminar Flow), triệt tiêu sự nhiễu loạn khí động và chống bẹp nếp gấp.
- Đổ keo PU nguyên khối: 100% các viền giấy tiếp xúc với khung tôn đều được chìm trong lớp keo Polyurethane, khóa chặt cấu trúc và ngăn chặn rò rỉ khí dù là nhỏ nhất.
4. Ứng Dụng Chuyên Sâu Trong Hệ Thống HVAC Công Nghiệp
Sản phẩm Lọc HEPA H13 khung tôn 915x610x292mm là "ngựa tháo cày" trong các thiết kế đòi hỏi lưu lượng lớn và chi phí tối ưu:
- Vách lọc cuối AHU (Terminal Filter Housing): Sử dụng để ráp nối thành những "bức tường lọc" (Filter Bank) khổng lồ bên trong buồng xử lý không khí trung tâm, cấp gió sạch tổng cho toàn bộ phân xưởng.
- Nhà máy Dược Phẩm & Y Tế: Cấp khí vô trùng cho phòng pha chế, hành lang sạch, khu vực đóng gói đạt chuẩn GMP.
- Ngành Vi Mạch Bán Dẫn (Semiconductors): Lọc các hạt vi bụi tĩnh điện, đảm bảo môi trường phòng sạch Class 10.000 / ISO Class 7.
- Hệ thống hút lọc khí thải độc hại: Lắp đặt ở các buồng lọc khí thải phóng xạ hoặc khí thải sinh học nguy hiểm trước khi xả ra môi trường.
5. Khuyến Cáo Vận Hành Và Quy Trình Bảo Trì
Để tối đa hóa vòng đời của màng HEPA khung tôn, các kỹ sư vận hành M&E cần lưu ý:
- Không bao giờ làm sạch màng giấy: Màng HEPA là thiết bị lọc siêu tinh dùng một lần (Disposable). Tuyệt đối cấm sử dụng nước, cọ quét, hoặc súng xịt khí nén lên màng giấy. Mọi tác động vật lý sẽ làm rách vi sợi thủy tinh và vô hiệu hóa tấm lọc ngay lập tức.
- Nguyên tắc "Tiền Lọc" là sống còn: HEPA H13 không được thiết kế để lọc rác vô cơ hay hạt bụi lớn. Hệ thống bắt buộc phải có màng lọc thô G4 (cản rác) và màng lọc tinh F8 (cản bụi mịn) đứng trước. Nếu tiền lọc làm tốt nhiệm vụ, màng HEPA 915x610x292mm có thể đạt tuổi thọ từ 18 - 24 tháng.
- Thời điểm thay thế chuẩn xác: Sử dụng đồng hồ Magnehelic theo dõi chênh áp (Pressure Drop). Khi chỉ số tăng từ 250 Pa lên khoảng 500 Pa đến 600 Pa, màng lọc đã bão hòa và gây bít tắc luồng gió. Đây là lúc bắt buộc phải thay thế tấm mới để bảo vệ động cơ quạt AHU.
6. Tư Vấn Và Cung Cấp Vật Tư Lọc HEPA Dự Án Tại VIETPHAT
Quá trình nghiệm thu phòng sạch (Validation) yêu cầu thiết bị đạt hiệu suất khắt khe, không được rò rỉ. Việc sử dụng màng HEPA kém chất lượng có thể khiến chủ đầu tư phải trả giá bằng cả mẻ hàng sản xuất. VIETPHAT là nhà cung cấp chiến lược và trực tiếp gia công các thiết bị lọc khí công nghiệp hàng đầu Việt Nam.
Sản phẩm HEPA H13 khung tôn 915x610x292mm do VIETPHAT cung cấp được sản xuất trên dây chuyền tự động, giấy lọc chuẩn EN 1822 nguyên sinh, châm keo PU tĩnh điện và được quét kiểm tra rò rỉ (Scan Test) 100% trước khi đóng gói. Chúng tôi tự tin cung cấp trọn bộ hồ sơ chứng từ (CO, CQ, Test Report) hợp lệ cho mọi dự án.
