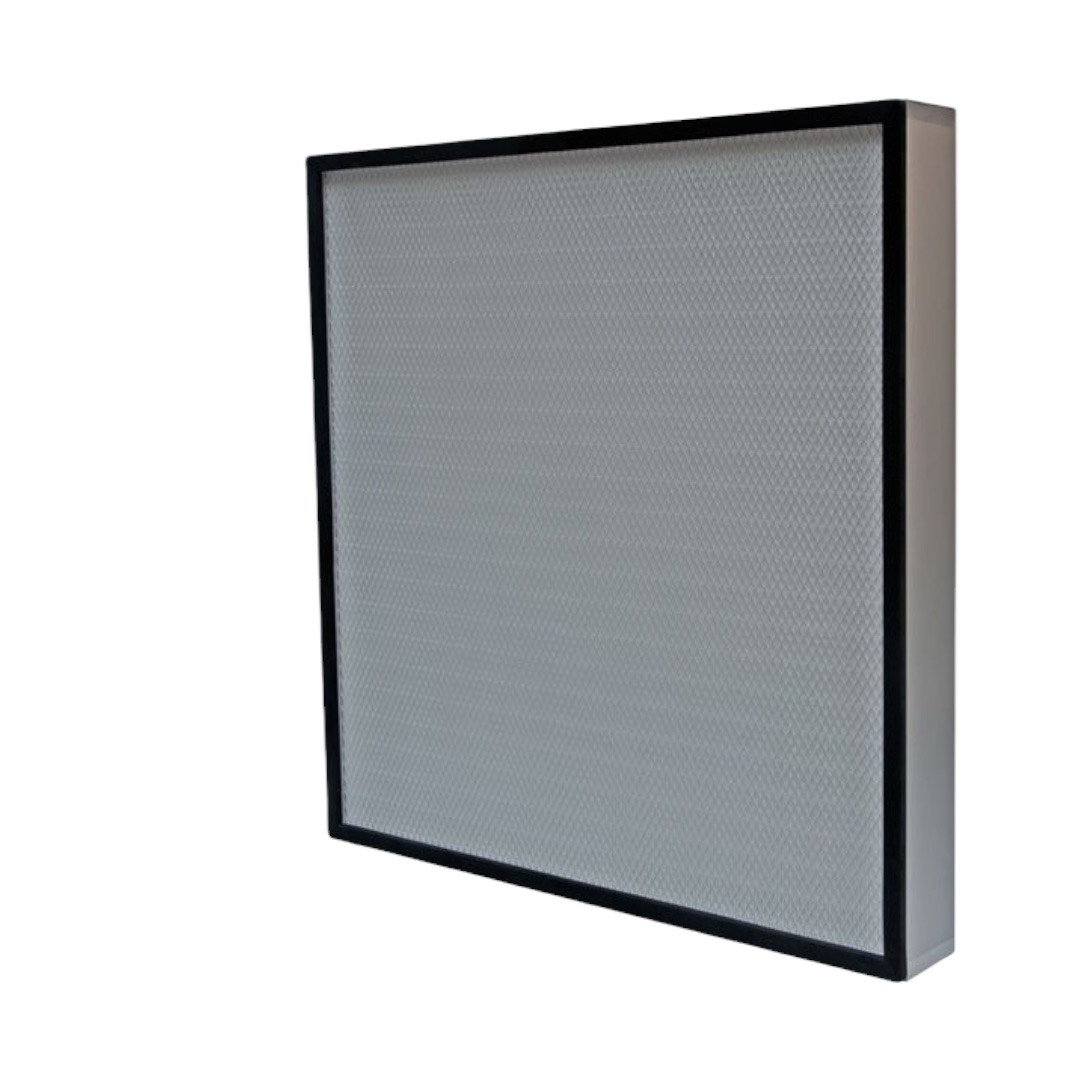

Lọc HEPA H13 Khung Tôn 915x610x292mm: Trái Tim Của Hệ Thống Cấp Khí Sạch Công Suất Lớn

Trong thiết kế hệ thống điều hòa không khí và thông gió cho phòng sạch (HVAC Cleanroom), việc kiểm soát hạt bụi ở mức micromet là yếu tố sống còn để đạt các tiêu chuẩn ISO 14644 hay GMP. Để xử lý khối lượng không khí khổng lồ cấp cho các phân xưởng diện tích hàng nghìn mét vuông, các kỹ sư cơ điện (M&E) cần đến những màng lọc có công suất vượt trội. Tấm lọc HEPA H13 khung tôn kích thước 915x610x292mm chính là "cỗ máy" được thiết kế riêng cho nhiệm vụ gánh tải lưu lượng cao này.

Với chiều ngang lên tới 915mm và độ sâu 292mm, đây là một trong những quy cách lọc HEPA lớn nhất trong tiêu chuẩn công nghiệp. Sự kết hợp giữa vật liệu giấy vi sợi thủy tinh, vách chia nhôm lượn sóng và bộ khung tôn mạ kẽm vững chắc tạo nên một thiết bị lọc siêu tinh vừa hiệu quả, vừa tối ưu hóa chi phí đầu tư (CAPEX) cho chủ dự án.

1. Bảng Thông Số Kỹ Thuật Định Mức (Technical Specifications)

Với thể tích khổng lồ, tấm lọc này có khả năng xử lý lưu lượng gió (Airflow) cao gấp rưỡi đến gấp đôi so với các tấm lọc Full-size tiêu chuẩn (610x610mm), giúp giảm số lượng khung lắp đặt trong tủ AHU.

2. Phân Tích Cấu Trúc Cơ Khí Và Khí Động Học Màng Lọc

Để đạt hiệu suất 99.95% ở lưu lượng 3400 CMH mà không bị rách giấy, thiết kế bên trong của HEPA 915x610x292mm áp dụng công nghệ Deep Pleat (Gấp nếp sâu) kết hợp vách chia nhôm.

2.1. Khung Tôn Mạ Kẽm (GI) Siêu Cứng Cáp

Với chiều dài mặt cắt lên tới 915mm (gần 1 mét), áp lực tĩnh đập vào bề mặt màng lọc từ quạt ly tâm là cực kỳ lớn. Nếu dùng khung nhôm đùn mỏng, tấm lọc sẽ dễ bị cong vênh hoặc vặn xoắn. Khung thép mạ kẽm (Galvanized Steel) mang lại độ cứng vững cơ học vượt trội, giữ cho màng lọc tạo thành một khối hộp vuông vức hoàn hảo. Đồng thời, vật liệu này giúp tối ưu hóa chi phí sản xuất hàng loạt cho các đại dự án nhà máy so với việc sử dụng Inox.

2.2. Vách Chia Nhôm Lượn Sóng (Aluminum Separators)

Bên trong không gian sâu 292mm, giấy vi sợi thủy tinh được dập nếp ziczac liên tục để nhân diện tích bề mặt lên hàng chục mét vuông. Để các nếp giấy khổng lồ này không bị gió thổi ép dính vào nhau, nhà sản xuất chèn các lá nhôm mỏng dập gợn sóng vào giữa từng khe nếp. Các vách nhôm này hoạt động như các kênh dẫn gió (Laminar Flow Channels), định hướng luồng khí đi thẳng, giảm triệt để sự nhiễu loạn khí động học và bảo vệ màng giấy không bị rung lắc, bục rách.

2.3. Đổ Keo PU Khóa Kín Tuyệt Đối

Toàn bộ 4 viền mép của giấy lọc và vách nhôm nơi tiếp xúc với khung tôn đều được nhấn chìm trong một lớp keo Polyurethane (PU) đặc. Lớp keo này hóa rắn tạo thành một khối đồng nhất, khóa chặt mọi điểm mù, đảm bảo không có bất kỳ một hạt vi khuẩn hay vi hạt 0.3µm nào có thể lách qua khe hở để đi vào phòng sạch.

3. Ứng Dụng Chuyên Sâu Trong Các Dự Án Trọng Điểm

Lọc HEPA H13 kích thước 915x610x292mm là module không thể thiếu cho các hệ thống yêu cầu lưu lượng tổng lớn:

• Vách lọc cuối AHU (Terminal Filter Bank): Sử dụng để ghép thành các vách lọc khổng lồ bên trong buồng xử lý không khí trung tâm, cấp gió sạch tổng cho toàn bộ khu vực nhà xưởng rộng lớn.
• Nhà máy Dược Phẩm (Tiêu chuẩn GMP): Cấp khí vô trùng cho các khu vực sản xuất thuốc tiêm, phòng pha chế, hành lang sạch, đảm bảo môi trường loại bỏ hoàn toàn bào tử nấm và vi sinh vật.
• Sản xuất Vi mạch & Bán dẫn (Semiconductors): Lọc hạt vi bụi, ngăn ngừa lỗi đoản mạch tĩnh điện trên các tấm wafer trong phòng sạch Class 10.000 / ISO Class 7.
• Bệnh viện & Y tế: Lắp đặt tại hệ thống cấp khí cho phòng mổ áp lực dương, phòng cách ly đặc biệt.

4. Nguyên Tắc Vận Hành Và Quy Trình Bảo Trì Sống Còn

Màng HEPA là vật tư đắt tiền và tinh xảo nhất trong hệ thống HVAC. Kỹ sư vận hành cần tuân thủ nghiêm ngặt các nguyên tắc sau:

1. CẤM Tuyệt Đối Tác Động Vật Lý: Giấy vi sợi thủy tinh cực kỳ dễ rách. Tuyệt đối không dùng tay chạm vào mặt giấy, không dùng chổi quét, không giặt nước và không dùng súng xịt khí nén xịt vào màng lọc. HEPA là thiết bị dùng một lần (Disposable), bão hòa là phải thay mới.
2. Lá Chắn Tiền Lọc (Pre-filtration) Là Bắt Buộc: HEPA H13 sẽ bị bít tắc chỉ trong vài ngày nếu phải hứng chịu bụi thô. Bắt buộc hệ thống phải được trang bị Lọc thô G4 (cản rác) và Lọc túi tinh F8 (cản bụi mịn) ở phía trước. Nếu hệ thống tiền lọc hoạt động tốt, màng HEPA 915x610x292mm có thể đạt tuổi thọ từ 1.5 đến 2 năm.
3. Theo Dõi Đồng Hồ Chênh Áp: Sử dụng áp kế (Magnehelic) để giám sát. Khi áp suất tĩnh báo vượt ngưỡng 500 Pa đến 600 Pa, màng lọc đã bít kín bụi. Lưu lượng gió sẽ tụt giảm mạnh và biến tần quạt có nguy cơ cháy. Đây là thời điểm bắt buộc phải lên kế hoạch thay thế tấm HEPA mới.

5. Nhà Sản Xuất & Phân Phối Lọc Khí Công Nghiệp VIETPHAT

Việc nghiệm thu phòng sạch (Validation) đặc biệt là khâu đo đếm hạt bụi (Particle Count Test) đòi hỏi màng HEPA không được phép có bất kỳ rò rỉ nào. VIETPHAT là nhà phân phối và trực tiếp gia công các thiết bị lọc khí công nghiệp tiêu chuẩn quốc tế, đối tác tin cậy của hàng trăm dự án M&E trên toàn quốc.

Sản phẩm HEPA H13 khung tôn 915x610x292mm của VIETPHAT sử dụng cuộn giấy lọc EN 1822 chất lượng cao, vách nhôm chống rung và quy trình đổ keo tự động. Mỗi tấm lọc đều được kiểm tra rò rỉ (Scan Test) nghiêm ngặt trước khi xuất xưởng, đi kèm trọn bộ hồ sơ chứng từ (CO, CQ, Test Report) hợp lệ phục vụ công tác nghiệm thu.

Liên Hệ Tư Vấn Kỹ Thuật & Báo Giá Vật Tư
Zalo: 0971 344 344
Nhân viên phục vụ 24/7: 0827 077 078 – 0829 077 078 - 0824 077 078 - 0825 077 078
Email: sales@vietphat.com
Website: www.vietphat.com
Dịch vụ: Giao hàng & triển khai tận nơi toàn quốc
