Lọc HEPA H14 Khung Nhôm 305x610x292mm: Trái Tim Của Hệ Thống Cấp Khí Phòng Sạch
Trong thiết kế hệ thống điều hòa không khí cho không gian vô trùng và phòng sạch (Cleanroom) đạt chuẩn ISO 14644 hoặc GMP (Good Manufacturing Practice), màng lọc HEPA (High-Efficiency Particulate Air) được ví như chốt chặn cuối cùng mang tính quyết định. Nó làm nhiệm vụ thanh lọc hoàn toàn các vi hạt, bào tử nấm, và vi khuẩn lơ lửng trước khi luồng không khí được đưa vào môi trường sản xuất.

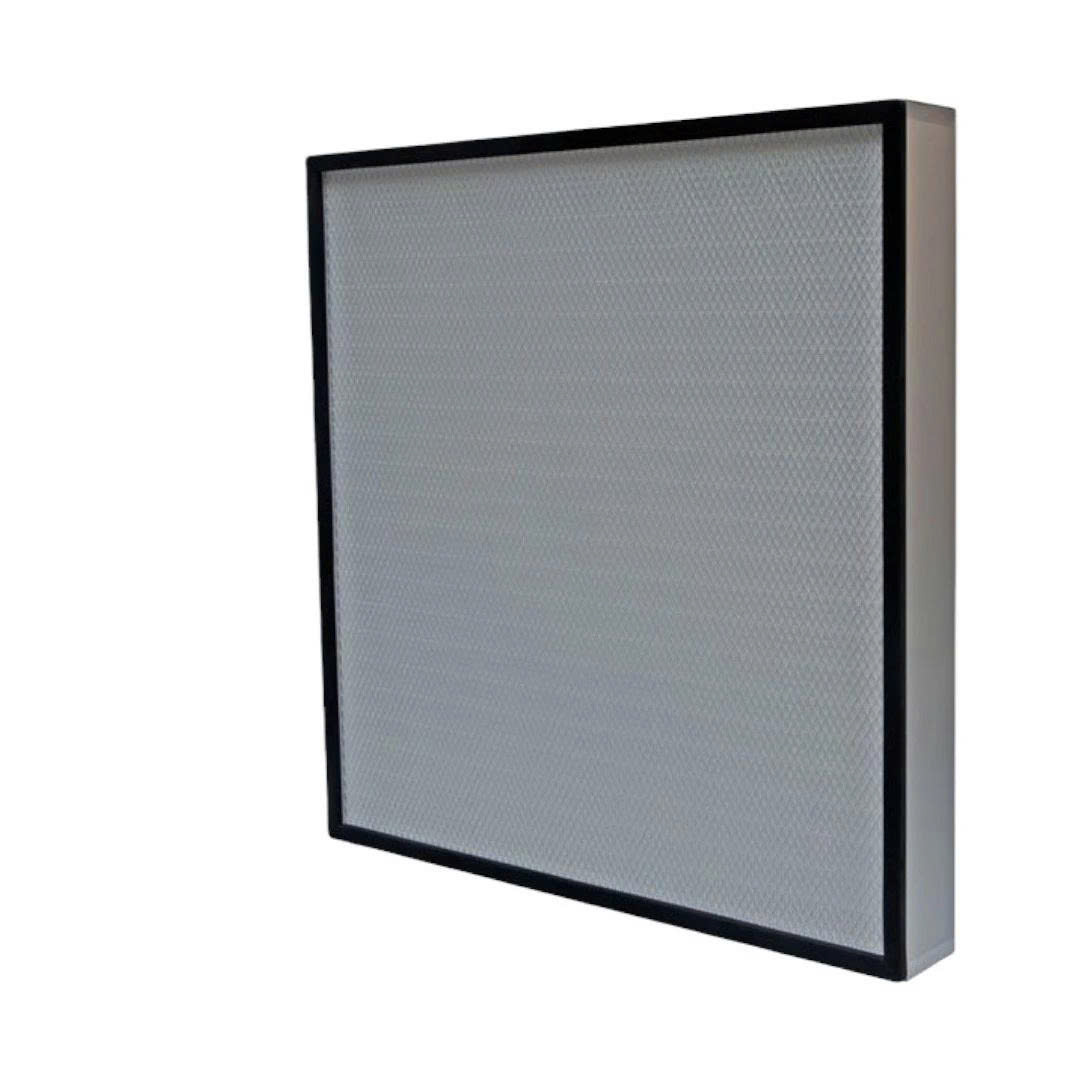

Sản phẩm Lọc HEPA H14 khung nhôm kích thước 305x610x292mm là một trong những quy cách tiêu chuẩn (Half-size Deep Pleat) được sử dụng rộng rãi nhất trong các tủ AHU, hộp lọc FFU (Fan Filter Unit), và các hộp cấp gió phòng mổ (HEPA Box). Bài viết này sẽ phân tích chi tiết các thông số kỹ thuật, vật liệu cấu thành và nguyên tắc vận hành cốt lõi của tấm lọc siêu tinh này, giúp các kỹ sư cơ điện (M&E) nắm vững kiến thức để ứng dụng vào công trình.
1. Bảng Thông Số Kỹ Thuật Định Mức (Technical Specifications)
Tấm lọc HEPA H14 kích thước 305x610x292mm được thiết kế dạng hộp sâu (Deep Pleat) để tối đa hóa lưu lượng gió trong một tiết diện lắp đặt hẹp.
| Hạng Mục Đặc Tính | Thông Số Kỹ Thuật Danh Định |
|---|---|
| Kích thước (W x H x D) | 305 x 610 x 292 mm (Tương đương 12 x 24 x 11.5 inch) |
| Cấp độ lọc (Chuẩn EN 1822:2009) | H14 |
| Hiệu suất lọc hạt MPPS (0.3 µm) | ≥ 99.995% |
| Vật liệu lõi lọc (Media) | Giấy vi sợi thủy tinh (Micro-glass fiber paper) |
| Vật liệu khung bao (Frame) | Nhôm đùn định hình (Extruded Aluminum) / Nhôm chấn |
| Vách chia gió (Separator) | Nhôm cán lượn sóng (Corrugated Aluminum Separator) |
| Lưu lượng gió định mức (Airflow) | ~ 1000 - 1200 m³/h (CMH) |
| Độ tổn thất áp suất ban đầu (Initial Pa) | 220 Pa - 250 Pa (Tại lưu lượng định mức) |
| Độ tổn thất áp suất thay thế (Final Pa) | 500 Pa - 600 Pa (Ngưỡng bão hòa tuyệt đối) |
| Ron làm kín (Gasket) | Cao su Neoprene / PU dạng đúc nguyên khối (Endless Gasket) |
| Keo dán viền (Sealant) | Keo Polyurethane (PU) chuyên dụng chịu nhiệt |
2. Giải Phẫu Cấu Trúc Vật Lý Tấm Lọc HEPA H14 (Deep Pleat)
Sự tinh vi của màng lọc HEPA không chỉ nằm ở vật liệu giấy lọc mà còn ở kết cấu cơ khí tinh xảo để đảm bảo không một vi hạt nào có thể rò rỉ qua hệ thống.
2.1. Lõi Lọc Vi Sợi Thủy Tinh (Micro-Glass Fiber)
Lõi lọc HEPA được sản xuất từ hàng triệu vi sợi thủy tinh siêu mịn, xếp đan xen ngẫu nhiên tạo thành một lớp giấy lọc mỏng như tờ giấy viết nhưng lại có cấu trúc lưới nanomet chằng chịt. Ở cấp độ H14, lớp giấy này có khả năng bẫy và khóa chặt 99.995% các hạt có kích thước siêu nhỏ (0.3 micromet) – kích thước được coi là khó lọc nhất (MPPS - Most Penetrating Particle Size).
2.2. Vách Chia Gió Nhôm Lượn Sóng (Aluminum Separator)
Với bề dày lên tới 292mm, để màng giấy không bị bẹp dính vào nhau dưới áp lực gió khổng lồ, kỹ thuật viên sử dụng các vách chia bằng lá nhôm mỏng dập lượn sóng chèn giữa các nếp gấp giấy. Thiết kế Deep Pleat này tạo ra các kênh dẫn khí song song hoàn hảo, giúp gió xuyên qua toàn bộ chiều sâu của tấm lọc, duy trì dòng chảy tầng (Laminar flow) êm ái và giảm thiểu tối đa hiện tượng nhiễu loạn luồng khí.
2.3. Khung Nhôm Và Keo Chống Lọt Khí (Zero Leakage)
Trong phòng sạch, hiện tượng rò rỉ khí (Bypass leakage) là thảm họa. Khung nhôm bao quanh tấm lọc kích thước 305x610mm được làm từ nhôm nguyên khối hoặc nhôm chấn để đảm bảo độ cứng vững, không rỉ sét. Toàn bộ 4 mặt trong của khung, nơi tiếp xúc với giấy lọc, được đổ đầy một lớp keo Polyurethane (PU) lỏng. Lớp keo này đông đặc lại, gắn kết giấy lọc và khung nhôm thành một khối duy nhất, đảm bảo 100% không khí đi qua bắt buộc phải xuyên qua màng giấy thủy tinh.
3. Nguyên Lý Lọc Bụi Cơ Học Của Màng HEPA
Khác với các màng lọc thông thường chỉ dựa vào cơ chế "sàng lọc" (hạt lớn hơn lỗ rỗng thì bị kẹt lại), màng HEPA H14 hoạt động dựa trên sự kết hợp của 4 nguyên lý vật lý lượng tử để bắt các hạt siêu nhỏ:
- Sàng lọc (Sieving): Các hạt lớn hơn 1 µm lập tức bị kẹt lại ở bề mặt màng giấy.
- Va đập quán tính (Impaction): Các hạt bụi nặng đi theo luồng khí, khi khí lách qua sợi thủy tinh, hạt bụi không kịp bẻ lái do quán tính và đâm sầm vào sợi, bị giữ lại.
- Đánh chặn (Interception): Các hạt bụi nhỏ đi sát vào sợi thủy tinh. Lực ma sát và lực hút bề mặt sẽ "bắt cóc" chúng khi chúng trượt ngang qua sợi.
- Khuếch tán (Diffusion): Đây là cơ chế quyết định để bắt các hạt siêu vi (dưới 0.1 µm) như virus. Ở kích thước này, các hạt chuyển động zig-zag hỗn loạn (Chuyển động Brown) chứ không đi theo luồng gió. Quỹ đạo hỗn loạn khiến chúng chắc chắn sẽ va chạm và dính chặt vào mạng lưới vi sợi thủy tinh dày đặc.
4. Ứng Dụng Thiết Yếu Trong Hệ Thống HVAC Phòng Sạch
Tấm lọc HEPA H14 305x610x292mm thường được ứng dụng ở giai đoạn lọc cuối cùng (Terminal Filtration) trong các môi trường yêu cầu độ sạch Class 100 đến Class 10.000 (Theo FS 209E) hoặc ISO Class 5 đến ISO Class 7:
- Y tế & Chăm sóc sức khỏe: Lắp đặt trong các hộp cấp gió trần phòng mổ (Laminar Airflow Ceiling), phòng cách ly áp lực âm, phòng xét nghiệm an toàn sinh học (BSL-3, BSL-4), đảm bảo loại bỏ 99.995% vi khuẩn và bào tử nấm.
- Công nghiệp Dược phẩm (GMP): Cấp khí vô trùng cho các phòng pha chế thuốc tiêm, phòng cân nguyên liệu, phòng đóng gói sản phẩm vô trùng.
- Sản xuất Điện tử & Bán dẫn: Cấp khí cho các dây chuyền sản xuất vi mạch, quang học, nơi mà một hạt bụi nhỏ cũng có thể làm đoản mạch và hỏng một con chip đắt tiền.
- Lắp trong thiết bị cục bộ: Lắp vào các tủ cấy vi sinh (Biosafety Cabinet), Buồng thổi khí (Air Shower), hoặc Tủ hút khí độc.
5. Hướng Dẫn Vận Hành, Bảo Trì Và Thay Thế Chuyên Nghiệp
Màng HEPA H14 là một thiết bị đắt tiền và vô cùng mỏng manh. Kỹ thuật viên M&E cần tuân thủ nghiêm ngặt các quy tắc sinh tử sau:
- TUYỆT ĐỐI KHÔNG GIẶT RỬA HAY THỔI KHÍ NÉN: Giấy vi sợi thủy tinh rất giòn. Việc chạm tay mạnh, xịt nước hay thổi khí nén sẽ chọc thủng màng giấy ngay lập tức. Màng HEPA bị thủng dù chỉ 1 lỗ bằng đầu kim cũng khiến toàn bộ hệ thống phòng sạch thất bại. HEPA là vật tư dùng một lần (Disposable).
- Bảo vệ đa tầng (Tiền lọc là sống còn): Không bao giờ cho không khí ngoài trời đi trực tiếp vào màng HEPA. Tuổi thọ của HEPA phụ thuộc 100% vào các màng lọc đứng trước nó. Bắt buộc phải có lọc sơ cấp G4 và lọc tinh F8. Nếu được bảo vệ tốt, tấm HEPA 305x610x292mm có thể hoạt động bền bỉ từ 1.5 đến 2 năm.
- Đo chênh áp thay thế: Chênh áp ban đầu của màng là ~250 Pa. Cần lắp đồng hồ Magnehelic để theo dõi. Khi chênh áp đạt ngưỡng 500 Pa đến 600 Pa, màng lọc đã bão hòa rác hoàn toàn, lượng gió cấp bị sụt giảm nghiêm trọng. Đây là thời điểm bắt buộc phải thay màng HEPA mới để đảm bảo số lần trao đổi khí (Air Change Rate) của phòng sạch.
6. VIETPHAT - Cung Cấp Lọc HEPA H14 Tiêu Chuẩn Quốc Tế
Nghiệm thu phòng sạch là một quá trình khắt khe, yêu cầu thiết bị đo đếm hạt bụi (Particle Counter) để chứng minh độ sạch. Việc sử dụng màng lọc HEPA không đạt chuẩn sẽ khiến công trình thất bại ngay lập tức. VIETPHAT tự hào là đơn vị phân phối và sản xuất gia công màng lọc HEPA H14 uy tín hàng đầu cho hàng trăm dự án phòng sạch trên toàn quốc.
Sản phẩm lọc HEPA H14 khung nhôm 305x610x292mm của VIETPHAT sử dụng 100% giấy lọc vi sợi thủy tinh cao cấp, cam kết hiệu suất ≥ 99.995% tại 0.3 µm, gia công đổ keo PU chống lọt khí tuyệt đối. Mỗi sản phẩm xuất xưởng đều được quét kiểm tra rò rỉ (Scan Test) và đi kèm chứng chỉ CO, CQ, Test Report đầy đủ cho hồ sơ thầu.
