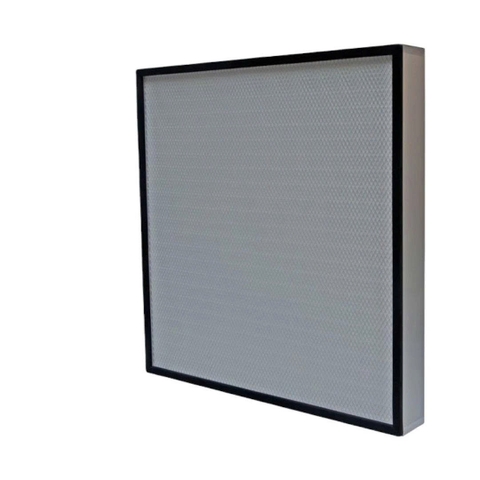

Lọc HEPA H14 Khung Nhôm 610x610x292mm: Giải Pháp Tiêu Chuẩn Cho Hệ Thống Cấp Khí Phòng Sạch Lưu Lượng Lớn

Trong các thiết kế hệ thống điều hòa không khí vô trùng và phòng sạch (Cleanroom) quy mô lớn, việc đáp ứng đủ lưu lượng khí (Airflow) trong khi vẫn duy trì hiệu suất lọc hạt siêu vi là một bài toán kỹ thuật phức tạp. Tấm lọc HEPA H14 khung nhôm kích thước 610x610x292mm (quy cách Full-size Deep Pleat) chính là tiêu chuẩn vàng được ngành công nghiệp M&E ứng dụng rộng rãi để giải quyết bài toán này.

Với kích thước bề mặt 24x24 inch và chiều sâu lên tới 11.5 inch, sản phẩm này có khả năng xử lý khối lượng không khí gấp đôi so với các phiên bản kích thước nhỏ, đóng vai trò là "trái tim" của các hệ thống AHU trung tâm, phòng mổ bệnh viện và nhà máy sản xuất linh kiện vi mạch. Dưới đây là bản phân tích kỹ thuật chi tiết giúp các kỹ sư, nhà thầu nắm vững đặc tính và cách thức vận hành của tấm lọc siêu tinh này.

1. Bảng Thông Số Kỹ Thuật Định Mức (Technical Specifications)

Để đạt được chứng nhận H14 theo tiêu chuẩn khắt khe của Châu Âu, tấm lọc 610x610x292mm phải trải qua quá trình đo kiểm nghiêm ngặt về khả năng cản hạt MPPS và độ tổn thất áp suất.

2. Giải Phẫu Cấu Trúc Cơ Khí Khí Động Học (Deep Pleat)

Khả năng xử lý lượng gió khổng lồ lên tới 2200 CMH của tấm lọc 610x610x292mm đến từ thiết kế khoang sâu đặc biệt (Deep Pleat) kết hợp với các vật liệu chịu lực cao.

2.1. Thiết Kế Hộp Sâu (Deep Pleat) Tối Ưu Hóa Lưu Lượng

Thay vì sử dụng công nghệ Mini-pleat (keo tản nhiệt) mỏng nhẹ, quy cách 292mm áp dụng thiết kế Deep Pleat cổ điển nhưng vô cùng vững chắc. Giấy lọc vi sợi thủy tinh được gấp lại thành các nếp sâu theo toàn bộ chiều dày 292mm. Điều này giúp diện tích bề mặt lọc thực tế lớn hơn hàng chục lần so với diện tích khung 610x610mm, hạ thấp vận tốc xuyên màng của luồng khí, từ đó giảm thiểu chênh áp tĩnh và gia tăng dung lượng chứa bụi.

2.2. Vách Chia Nhôm (Corrugated Aluminum Separator)

Khi lưu lượng gió đạt mức 2200 m³/h, áp lực thổi lên màng giấy là rất khủng khiếp. Để các nếp gấp giấy không bị thổi bẹp dính vào nhau làm nghẽn dòng khí, các lá nhôm mỏng được dập lượn sóng và chèn vào giữa mỗi nếp gấp. Các vách chia này đóng vai trò như bộ xương sống chống đỡ, đồng thời định hướng luồng không khí đi theo dạng dòng chảy tầng (Laminar Flow) thẳng tắp, triệt tiêu hiện tượng nhiễu loạn khí động học.

2.3. Hệ Thống Khóa Khí Kép (Zero Leakage System)

Sự toàn vẹn của phòng sạch phụ thuộc vào độ kín của tấm lọc. Mép của màng giấy thủy tinh được ngâm ngập trong lớp keo Polyurethane (PU) lỏng bên trong rãnh khung nhôm. Khi keo đông cứng, nó tạo thành một khối liên kết không kẽ hở. Kết hợp với ron cao su đúc nguyên khối (Endless Gasket) dán quanh viền khung, tấm lọc đảm bảo không có bất kỳ hạt bụi 0.3µm nào có thể luồn lách qua khe hở giữa khung lọc và vỏ tủ AHU.

3. Ứng Dụng Chiến Lược Trong Công Nghiệp Phòng Sạch

Sở hữu công suất xử lý khí lớn, tấm lọc HEPA H14 610x610x292mm là vật tư tiêu chuẩn cho các hệ thống yêu cầu tuần hoàn không khí (Air Change Rate) cao:

• Hệ thống AHU Trung Tâm: Lắp đặt tại vách lọc cuối cùng (Terminal Filter Section) của tủ xử lý không khí trung tâm trước khi đẩy gió vào hệ thống ống gió cấp cho toàn bộ tòa nhà hoặc xưởng sản xuất.
• Công nghiệp Dược Phẩm (GMP) & Y tế: Đảm bảo độ sạch Class 100 (ISO Class 5) cho các phòng pha chế thuốc tiêm tĩnh mạch, phòng phẫu thuật cấy ghép áp lực dương, và các phòng xét nghiệm an toàn sinh học.
• Sản xuất Vi Mạch & Bán Dẫn (Semiconductor): Ngăn chặn tuyệt đối các hạt vi bụi có thể làm đoản mạch và phá hủy các tấm wafer silicon trong môi trường sản xuất linh kiện điện tử siêu vi.
• Hệ thống Hộp Lọc Khí Cục Bộ: Lắp trong các trạm làm việc sạch (Clean Bench), tủ cấy vi sinh (Biosafety Cabinet) cỡ lớn.

4. Quy Trình Vận Hành Và Khuyến Cáo Thay Thế Tối Quan Trọng

Giấy lọc vi sợi thủy tinh cấu thành nên màng HEPA H14 cực kỳ nhạy cảm và dễ vỡ. Để hệ thống không bị "thất thủ", nhà thầu M&E phải tuân thủ nghiêm ngặt các quy tắc sau:

1. Bảo vệ đa tầng là nguyên tắc sống còn: HEPA H14 không được sinh ra để lọc rác hay bụi thô. Nó chỉ lọc bụi siêu vi. Nếu không có lớp lọc thô G4 và lọc tinh F8 phía trước gánh tải, tấm lọc HEPA đắt tiền này sẽ bị tắc nghẽn hoàn toàn chỉ trong vài tuần. Nếu hệ thống tiền lọc hoạt động tốt, tuổi thọ của màng HEPA 610x610x292mm có thể đạt từ 1.5 năm đến 2.5 năm.
2. Cấm tuyệt đối các tác động vật lý: Không được dùng tay chạm mạnh vào màng giấy. Không được dùng nước giặt rửa, không dùng súng xịt khí nén thổi vào màng lọc. Bất kỳ tác động vật lý nào cũng sẽ làm rách lưới nanomet, khiến hiệu suất 99.995% rớt xuống bằng 0. HEPA là thiết bị dùng một lần, bão hòa là phải thay mới.
3. Tiêu chí thay thế: Hệ thống bắt buộc phải có đồng hồ đo chênh áp. Khi chênh áp của màng lọc tăng từ 250 Pa lên ngưỡng 500 Pa - 600 Pa, lưu lượng cấp gió sẽ sụt giảm, phòng sạch sẽ mất áp lực dương. Đây là tín hiệu bắt buộc phải thay thế tấm lọc mới.

5. Tư Vấn Và Cung Cấp Vật Tư Lọc HEPA Tiêu Chuẩn Tại VIETPHAT

Việc đầu tư màng lọc HEPA H14 chất lượng là bảo chứng cho sự thành công trong quá trình nghiệm thu phòng sạch (Cleanroom Validation) bằng thiết bị đếm hạt (Particle Counter). VIETPHAT là nhà cung cấp chiến lược vật tư lọc khí công nghiệp cho các tổng thầu cơ điện và các nhà máy lớn trên toàn quốc.

Sản phẩm HEPA H14 khung nhôm 610x610x292mm của VIETPHAT được nhập khẩu nguyên liệu giấy lọc chuẩn quốc tế, gia công ép keo PU tĩnh điện và trải qua quy trình Scan Test rò rỉ 100% từng sản phẩm trước khi xuất xưởng. Chúng tôi cung cấp trọn bộ hồ sơ pháp lý minh bạch (CO, CQ, Test Report) đáp ứng mọi yêu cầu khắt khe nhất của chủ đầu tư.

Liên Hệ Tư Vấn Kỹ Thuật & Báo Giá Vật Tư Dự Án
Zalo: 0971 344 344
Nhân viên phục vụ 24/7: 0827 077 078 – 0829 077 078 - 0824 077 078 - 0825 077 078
Email: sales@vietphat.com
Website: www.vietphat.com
Dịch vụ: Giao hàng & triển khai tận nơi toàn quốc
