Lọc Tinh F8 Khung Inox 690x290x50mm: Thiết Kế Panel Chống Ăn Mòn Cho Môi Trường Đặc Thù

Trong hệ thống điều hòa không khí và thông gió (HVAC), màng lọc cấp độ F8 (Lọc tinh) thường được thiết kế dưới dạng túi (Bag filter) hoặc dạng hộp chữ V (V-Bank) để tối đa hóa diện tích bề mặt. Tuy nhiên, đối với một số thiết bị làm sạch cục bộ (như tủ FFU, Pass Box) hoặc các khoang máy AHU có không gian quá hẹp, việc sử dụng lọc túi dài là bất khả thi. Thay vào đó, kỹ sư buộc phải sử dụng thiết kế dạng tấm phẳng dập nếp (Pleated Panel).

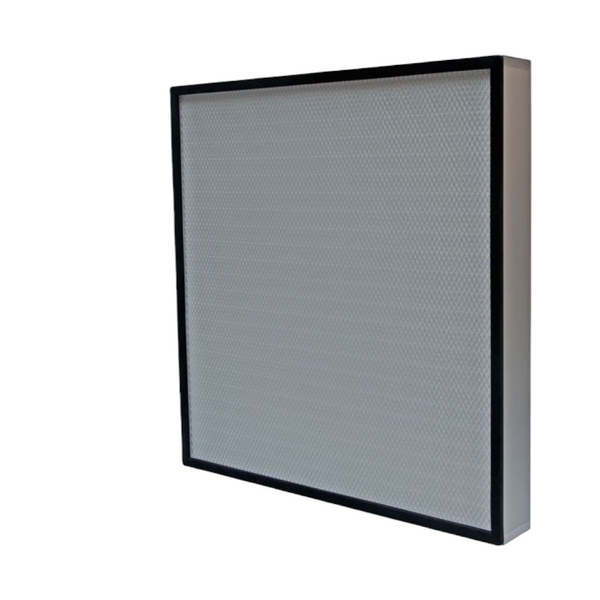

Sản phẩm Lọc tinh F8 kích thước 690x290x50mm là một thiết kế dạng tấm Panel chuyên biệt. Đặc biệt hơn, thay vì sử dụng khung nhôm hay tôn mạ kẽm thông thường, sản phẩm này được gia cố bằng Khung Inox 304. Sự nâng cấp về vật liệu này biến nó trở thành lựa chọn bắt buộc cho các môi trường có độ ẩm cao, hóa chất ăn mòn hoặc yêu cầu vệ sinh vô trùng nghiêm ngặt (như ngành Dược phẩm, Y tế, Thực phẩm).

1. Bảng Thông Số Kỹ Thuật Định Mức (Technical Specifications)

Quy cách 690x290mm là một kích thước phi tiêu chuẩn, thường được gia công theo yêu cầu (Custom-made) để vừa vặn với các khe cắm hẹp của các dòng thiết bị làm sạch cục bộ nhập khẩu.

2. Phân Tích Cấu Trúc Cơ Học: Sự Vượt Trội Của Khung Inox

Việc ép một hiệu suất lọc F8 vào một tấm màng chỉ dày 50mm đòi hỏi công nghệ dập nếp tinh xảo, đi kèm với khung viền chịu lực hoàn hảo.

2.1. Tại Sao Phải Dùng Khung Inox 304?

Khung Inox đắt hơn nhôm và mạ kẽm rất nhiều. Tuy nhiên, nó là vật liệu sống còn trong các môi trường khắt khe:

• Ngành Dược Phẩm (GMP) / Bệnh viện: Các hệ thống thông gió ở đây thường xuyên được xông hơi tiệt trùng bằng Hydrogen Peroxide (H2O2) hoặc lau rửa bằng hóa chất mạnh (CIP). Tôn mạ kẽm hay nhôm sẽ nhanh chóng bị ăn mòn, bong tróc rỉ sét vào không khí. Inox 304 hoàn toàn trơ với các hóa chất này, đảm bảo độ vô trùng.
• Xử lý khí xả hóa chất / Môi trường biển: Inox chống lại được sự tàn phá của hơi axit yếu, hơi kiềm hoặc sương muối mặn mà các vật liệu khác không thể làm được.

2.2. Vấn Đề "Chênh Áp" Của Lọc F8 Dạng Panel Dày 50mm

Màng F8 có lỗ lọc rất nhỏ để bắt bụi mịn. Nếu màng được thiết kế phẳng, sức cản gió (chênh áp) sẽ cực kỳ lớn, quạt không thể thổi qua được. Để giải quyết vấn đề trong độ dày giới hạn 50mm, vật liệu lọc được dập nếp chữ V (Pleating) thật dày đặc. Thiết kế uốn sóng này giúp nhồi một lượng lớn diện tích vật liệu vào không gian hẹp, từ đó kéo giãn luồng khí, làm giảm vận tốc và hạ thấp sức cản gió ban đầu xuống mức có thể chấp nhận được (~120 Pa).

2.3. Lưới Inox Gia Cường Chống Rách

Vì màng lọc F8 dạng Panel có sức cản tĩnh lớn hơn lọc G4, dưới sức ép của quạt hút ly tâm, màng dập nếp rất dễ bị bung hoặc bục rách. Để bảo vệ, mặt phía sau (mặt thoát gió) của tấm lọc được ốp chặt bằng một tấm lưới Inox đột lỗ hoặc lưới đan chéo. Lưới này tạo thành điểm tựa vững chắc, giữ cho các nếp gấp không bị xô lệch ngay cả khi đồng hồ áp suất chạm ngưỡng bão hòa 450 Pa.

3. Ứng Dụng Chuyên Sâu Trong Thiết Bị M&E

Với kích thước nhỏ gọn 690x290x50mm và khung Inox siêu bền, màng lọc này được sử dụng như các module linh kiện cao cấp:

• Tủ cấy vi sinh (Clean Bench) / Tủ an toàn sinh học: Đóng vai trò là màng tiền lọc bảo vệ cho tấm màng siêu lọc HEPA ở phía sau. Khung Inox đảm bảo không sinh ra hạt vi rỉ sét trong không gian cấy vi sinh.
• Buồng chuyển hàng vô trùng (Pass Box): Lắp trong các hệ thống Dynamic Pass Box (buồng chuyển hàng có thổi khí), giúp lọc sạch không khí trước khi thổi lên hàng hóa, vật tư y tế.
• Hệ thống xả thải cục bộ: Lắp trước các ống hút khí độc của tủ Fume Hood trong phòng thí nghiệm hóa chất để chặn hạt hóa chất khô (particulate) trước khi xả ra môi trường.

4. Hướng Dẫn Vận Hành Và Nguyên Tắc Thay Thế

Dù khung Inox có thể dùng vĩnh viễn, nhưng lõi lọc F8 là vật tư tiêu hao cực kỳ nhạy cảm:

1. LÕI F8 KHÔNG ĐƯỢC VỆ SINH: Cho dù khung bao là Inox, lõi vi sợi thủy tinh (hoặc sợi tổng hợp) F8 tuyệt đối không được giặt nước hay xịt khí nén. Việc làm này sẽ phá vỡ liên kết nanomet của sợi vật liệu, biến cấp độ F8 rớt xuống bằng 0. Khi màng bít tắc, bạn buộc phải loại bỏ và thay tấm mới (Disposable).
2. Bảo vệ bằng lớp Lọc Thô: Thiết kế dập nếp dày đặc trên độ dày 50mm của tấm F8 này rất dễ bị tắc bởi rác và lá cây. Nếu điều kiện cho phép, hãy luôn lắp một lớp lưới lọc nylon hoặc lọc thô (G2/G3) có thể giặt rửa phía trước để gánh bụi lớn.
3. Theo dõi áp suất bão hòa: Lắp đồng hồ Magnehelic. Khi chênh áp tăng từ 120 Pa lên mức 400 Pa - 450 Pa, luồng gió lưu thông sẽ bị bóp nghẹt nghiêm trọng. Đây là thời điểm bắt buộc phải thay màng lọc mới để bảo vệ động cơ thiết bị.

5. Năng Lực Gia Công Tấm Lọc F8 Khung Inox Tại VIETPHAT

Việc gia công khung Inox 304 kết hợp với màng lọc tinh F8 yêu cầu hệ thống máy dập nếp (Pleating Machine) chuyên dụng và công nghệ châm keo PU viền kín tuyệt đối để không bị lọt khí (Bypass Leakage). VIETPHAT là một trong số ít nhà máy tại Việt Nam làm chủ công nghệ gia công các thiết bị lọc khí cao cấp, đáp ứng tiêu chuẩn phòng sạch y tế và công nghiệp nặng.

Sản phẩm Lọc tinh F8 khung Inox 690x290x50mm do chúng tôi sản xuất cam kết sử dụng 100% Inox SUS 304, vật liệu lõi đạt chuẩn EN 779, mang lại độ bền cơ học và hiệu suất lọc hạt PM2.5 ưu việt. Chúng tôi cung cấp đầy đủ chứng nhận xuất xưởng, Test Report, CO, CQ minh bạch cho mọi dự án.
