Lọc túi điều hòa AHU

Lọc túi điều hòa AHU là bộ lọc không khí dạng túi được lắp trong AHU của hệ thống điều hòa trung tâm, hệ thống HVAC, hệ thống cấp gió tươi, hồi gió, phòng sạch, nhà máy, bệnh viện, trung tâm thương mại và các khu vực cần kiểm soát bụi trong luồng khí cấp. Sản phẩm còn được gọi là lọc túi AHU, túi lọc điều hòa AHU, bag filter AHU, pocket filter AHU hoặc lọc túi cho điều hòa trung tâm.

Trong hệ thống điều hòa AHU, không khí thường đi qua nhiều bộ phận như cửa lấy gió tươi, khoang hòa trộn, damper, lọc thô, lọc túi, coil lạnh, coil nóng, quạt, motor, tiêu âm và đường ống gió. Nếu không có lọc túi phù hợp, bụi sau lọc thô có thể tiếp tục đi vào coil, làm bẩn bề mặt trao đổi nhiệt, tăng chênh áp, giảm lưu lượng gió, tăng tải quạt và làm giảm chất lượng không khí cấp. Vì vậy, lọc túi điều hòa AHU là cấp lọc quan trọng để bảo vệ thiết bị và duy trì hiệu quả vận hành lâu dài.

VIETPHAT cung cấp lọc túi điều hòa AHU theo nhiều kích thước, cấp lọc, vật liệu media, vật liệu khung, số túi, chiều dài túi, lưu lượng gió, trở lực và yêu cầu lắp đặt thực tế. Sản phẩm phù hợp cho thay thế định kỳ, bảo trì AHU, cải tạo hệ thống điều hòa trung tâm, nâng cấp cấp lọc, bảo vệ lọc HEPA và tối ưu chất lượng không khí trong nhà máy, tòa nhà, phòng sạch, dược phẩm, thực phẩm, điện tử và công nghiệp.

Lọc túi điều hòa AHU là gì?

Lọc túi điều hòa AHU là bộ lọc gồm khung đầu và nhiều túi lọc được bố trí song song theo chiều gió. Khi AHU vận hành, dòng khí đi qua khung lọc, các túi lọc bung ra và giữ bụi trên bề mặt cũng như trong chiều sâu của vật liệu lọc. Không khí sau khi qua lọc túi sẽ sạch hơn trước khi đi tiếp đến coil, quạt hoặc các cấp lọc phía sau.

Điểm mạnh của lọc túi là diện tích lọc lớn hơn so với lọc dạng tấm phẳng trong cùng kích thước mặt lọc. Cấu trúc nhiều túi giúp tăng diện tích media, phân bố bụi đều hơn, giảm tốc độ khí qua từng vùng vật liệu và hỗ trợ khả năng chứa bụi tốt hơn. Đây là lý do lọc túi được sử dụng phổ biến trong các AHU có lưu lượng gió lớn hoặc yêu cầu chất lượng không khí ổn định.

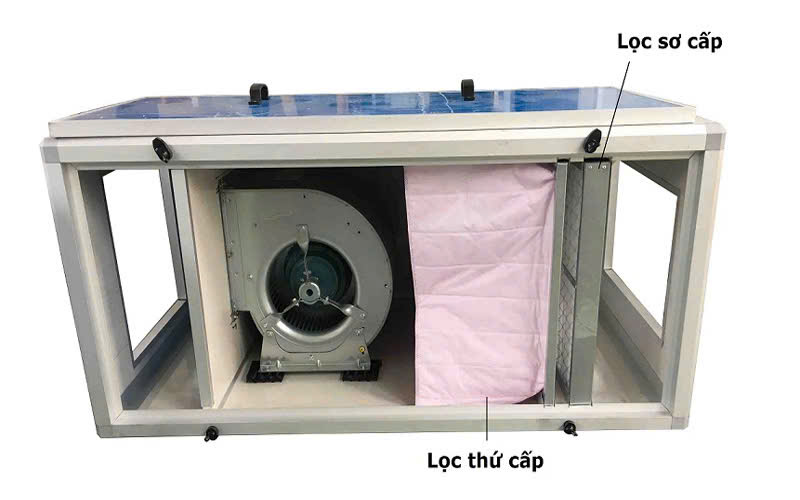

Trong hệ thống điều hòa trung tâm, lọc túi thường nằm sau lọc thô. Lọc thô giữ bụi lớn, sợi, côn trùng nhỏ và tạp chất đầu vào. Lọc túi tiếp tục giữ bụi nhỏ hơn, giúp giảm tải cho coil, quạt, lọc tinh hoặc HEPA. Nếu hệ thống có yêu cầu phòng sạch, lọc túi thường đóng vai trò tiền lọc để kéo dài tuổi thọ lọc HEPA/ULPA.

Tên gọi thường gặp

• Lọc túi điều hòa AHU.
• Túi lọc điều hòa AHU.
• Lọc túi AHU.
• Túi lọc AHU.
• Bag filter AHU.
• Pocket filter AHU.
• Lọc túi HVAC.
• Lọc gió điều hòa trung tâm.
• Lọc trung gian AHU.
• Lọc tiền HEPA cho AHU.

Vai trò của lọc túi trong điều hòa AHU

AHU là thiết bị xử lý không khí trung tâm của hệ thống điều hòa. Khi AHU vận hành, bụi trong không khí có thể ảnh hưởng trực tiếp đến hiệu suất coil, độ sạch ống gió, tuổi thọ quạt, motor và chất lượng không khí trong khu vực sử dụng. Lọc túi giúp kiểm soát bụi ở cấp trung gian, giảm tải cho các thiết bị phía sau và ổn định vận hành.

1. Bảo vệ coil lạnh và coil nóng

Coil trong AHU có nhiều lá nhôm mỏng, khe gió nhỏ và thường tiếp xúc với nước ngưng. Khi bụi bám lên coil, hiệu suất trao đổi nhiệt giảm, nước ngưng có thể kéo bụi tạo thành lớp bám dính, làm tăng trở lực gió và khiến hệ thống phải vệ sinh thường xuyên hơn. Lọc túi điều hòa AHU giúp giảm lượng bụi đi vào coil, hỗ trợ duy trì hiệu suất làm lạnh, sưởi và xử lý ẩm.

2. Bảo vệ quạt, motor và hệ thống ống gió

Bụi bám lên cánh quạt có thể gây mất cân bằng, tăng rung, tăng tiếng ồn và giảm hiệu suất. Bụi đi vào ống gió cũng làm giảm chất lượng không khí cấp và tăng chi phí vệ sinh. Lọc túi phù hợp giúp giảm bụi đi sâu vào hệ thống, góp phần giữ AHU và đường ống sạch hơn.

3. Giảm tải cho lọc tinh và lọc HEPA

Trong hệ thống có lọc HEPA, lọc túi đóng vai trò tiền lọc rất quan trọng. Nếu không có lọc túi phù hợp, HEPA có thể nhanh nghẹt, tăng chênh áp và phải thay sớm. Lọc túi giữ bụi ở cấp trung gian, giúp kéo dài tuổi thọ lọc cuối và tối ưu chi phí vận hành.

4. Ổn định lưu lượng gió điều hòa

Lọc túi được chọn đúng giúp chênh áp tăng chậm hơn, lưu lượng gió ổn định hơn và quạt không phải làm việc quá tải. Ngược lại, nếu chọn lọc sai cấp, sai số túi hoặc sai chiều dài túi, AHU có thể thiếu gió, phòng không đạt nhiệt độ, độ ẩm hoặc áp suất mong muốn.

5. Cải thiện chất lượng không khí cấp

Lọc túi điều hòa AHU giúp giảm bụi lơ lửng trong không khí cấp. Với tòa nhà văn phòng, trung tâm thương mại, bệnh viện, nhà máy thực phẩm, dược phẩm, điện tử hoặc phòng sạch, cấp lọc phù hợp giúp môi trường bên trong ổn định hơn, giảm bụi bám và hỗ trợ kiểm soát điều kiện sản xuất.

Cấu tạo lọc túi điều hòa AHU

Lọc túi điều hòa AHU có nhiều cấu hình khác nhau tùy cấp lọc, lưu lượng, môi trường sử dụng và yêu cầu dự án. Một bộ lọc túi thông dụng thường gồm khung đầu lọc, túi lọc, media, số túi, chiều dài túi, đường may hoặc đường hàn, gioăng kín khí và nhãn thông số.

1. Khung đầu lọc

Khung đầu lọc là phần cố định túi lọc vào ray hoặc khung giữ trong AHU. Khung có thể làm bằng tôn mạ kẽm, nhôm, inox hoặc nhựa kỹ thuật. Với hệ thống điều hòa thương mại và công nghiệp, khung tôn mạ hoặc nhôm được dùng phổ biến. Với phòng sạch, thực phẩm, dược phẩm hoặc môi trường ẩm, khung inox có thể được ưu tiên để tăng độ bền và khả năng vệ sinh.

2. Media túi lọc

Media là phần giữ bụi chính của bộ lọc. Vật liệu có thể là sợi tổng hợp, sợi thủy tinh hoặc vật liệu lọc chuyên dụng. Media quyết định cấp lọc, khả năng giữ bụi, trở lực ban đầu, tuổi thọ và mức độ ổn định khi vận hành. Với hệ thống điều hòa chạy liên tục, nên chú ý cả hiệu quả lọc và trở lực để tránh tăng chi phí điện quạt.

3. Số túi

Số túi ảnh hưởng đến diện tích lọc và phân bố dòng khí. Một bộ lọc có thể có 3 túi, 4 túi, 5 túi, 6 túi, 8 túi hoặc cấu hình khác theo kích thước. Số túi phù hợp giúp dòng khí phân bố đều, giảm tải trên từng túi và hỗ trợ tuổi thọ lọc tốt hơn.

4. Chiều dài túi

Chiều dài túi ảnh hưởng lớn đến diện tích media và khả năng chứa bụi. Túi càng dài thì diện tích lọc thường càng lớn, nhưng AHU phải có đủ không gian để túi bung đúng. Nếu túi quá dài, túi có thể chạm coil, vách AHU hoặc bị xẹp, làm giảm diện tích lọc thực tế.

5. Gioăng kín khí

Gioăng giúp hạn chế rò gió quanh mép lọc. Nếu khung lọc hở, bụi có thể đi tắt qua khe hở thay vì đi qua media. Với AHU có lọc HEPA phía sau hoặc khu vực yêu cầu sạch hơn, độ kín mép lọc là yếu tố rất quan trọng.

Nguyên lý lọc bụi và kiểm soát chênh áp

Lọc túi điều hòa AHU hoạt động dựa trên nguyên lý cho không khí đi qua vật liệu lọc, còn bụi được giữ lại trên sợi lọc và trong chiều sâu media. Các cơ chế giữ bụi có thể gồm chặn trực tiếp, va chạm quán tính, bám dính vào sợi lọc, khuếch tán và một phần hiệu ứng tĩnh điện tùy vật liệu.

Khi bộ lọc mới lắp, trở lực ban đầu thường thấp hơn. Sau thời gian vận hành, bụi tích tụ làm chênh áp tăng dần. Khi chênh áp vượt mức khuyến nghị hoặc lưu lượng gió giảm rõ rệt, bộ lọc cần được kiểm tra và thay thế. Nếu tiếp tục vận hành khi lọc quá nghẹt, quạt có thể tăng tải, AHU thiếu gió, coil giảm hiệu suất và hệ thống điều hòa có thể không đạt nhiệt độ/độ ẩm yêu cầu.

Vì sao lọc túi phù hợp với AHU lưu lượng lớn?

Cấu trúc dạng túi giúp tăng diện tích lọc so với dạng tấm phẳng. Khi diện tích lọc tăng, bụi được phân bố trên nhiều bề mặt hơn, tốc độ khí qua từng vùng media giảm và khả năng chứa bụi được cải thiện. Tuy nhiên, hiệu quả này chỉ đạt tốt khi túi lọc được lắp đúng chiều gió và có đủ không gian để bung túi.

Chênh áp ảnh hưởng gì đến điều hòa AHU?

Chênh áp qua lọc ảnh hưởng trực tiếp đến lưu lượng gió. Nếu lọc quá bẩn hoặc chọn lọc có trở lực quá cao, AHU có thể thiếu gió, nhiệt độ phòng không đạt, coil hoạt động kém hiệu quả và quạt tiêu thụ nhiều năng lượng hơn. Do đó, theo dõi chênh áp là phương pháp quan trọng để quyết định thời điểm thay lọc.

Phân loại lọc túi điều hòa AHU

Lọc túi điều hòa AHU có thể được phân loại theo cấp lọc, vật liệu media, vật liệu khung, số túi, chiều dài túi và mục đích sử dụng. Việc phân loại đúng giúp khách hàng chọn sản phẩm phù hợp với thiết kế hệ thống điều hòa và điều kiện vận hành thực tế.

1. Phân loại theo cấp lọc

Trong các hệ thống mới, cấp lọc thường được đánh giá theo ISO 16890 như ISO Coarse, ISO ePM10, ISO ePM2.5 hoặc ISO ePM1. Trong nhiều hệ thống cũ, khách hàng vẫn gặp cách gọi G4, M5, M6, F7, F8, F9 theo EN 779 cũ. Khi thay thế, cần kiểm tra tiêu chuẩn mà hệ thống đang dùng để tránh nhầm lẫn giữa các cách gọi.

2. Phân loại theo vật liệu media

• Media sợi tổng hợp: Phù hợp nhiều hệ thống HVAC, có độ bền tốt và khả năng giữ bụi ổn định.
• Media sợi thủy tinh: Thường dùng cho cấp lọc cao hơn hoặc ứng dụng yêu cầu hiệu suất ổn định.
• Media nhiều lớp: Có cấu trúc phân tầng, giúp tăng khả năng chứa bụi và kiểm soát trở lực tốt hơn.
• Media chuyên dụng: Dùng cho môi trường có yêu cầu đặc biệt về độ ẩm, bụi, nhiệt độ hoặc chất lượng khí.

3. Phân loại theo vật liệu khung

• Khung tôn mạ: Phổ biến, bền, phù hợp AHU công nghiệp và thương mại.
• Khung nhôm: Nhẹ, chống ăn mòn tốt hơn, phù hợp HVAC và phòng sạch.
• Khung inox: Phù hợp môi trường ẩm, thực phẩm, dược phẩm hoặc khu vực yêu cầu vệ sinh cao.
• Khung nhựa: Phù hợp một số cấu hình nhẹ, cần xem xét nhiệt độ và độ bền cơ học.

Thông số kỹ thuật cần kiểm tra khi mua lọc túi điều hòa AHU

Khi chọn lọc túi điều hòa AHU, khách hàng cần kiểm tra đồng thời nhiều thông số kỹ thuật. Không nên chỉ chọn theo tên gọi hoặc giá, vì lọc sai cấp có thể gây tăng chênh áp, giảm lưu lượng gió hoặc không đạt chất lượng không khí mong muốn.

Cách chọn lọc túi điều hòa AHU phù hợp

Chọn đúng lọc túi điều hòa AHU giúp hệ thống vận hành ổn định, giữ bụi hiệu quả, giảm tải cho coil và tối ưu chi phí bảo trì. Dưới đây là quy trình tham khảo khi chọn lọc thay thế hoặc lắp mới.

Bước 1: Kiểm tra kích thước lọc cũ

Khách hàng nên đo đúng chiều dài, chiều rộng, độ dày khung, chiều dài túi và số túi. Nếu lọc cũ bị biến dạng hoặc không rõ thông số, nên đo trực tiếp khung lắp trong AHU. Việc đo sai kích thước có thể làm lọc không lắp vừa, hở mép hoặc túi bị xẹp khi vận hành.

Bước 2: Xác định cấp lọc cần dùng

Cấp lọc cần phù hợp với thiết kế hệ thống. Với hệ thống điều hòa trung tâm phổ thông, lọc túi có thể dùng như cấp lọc chính sau lọc thô. Với hệ thống phòng sạch, lọc túi thường là tiền lọc để bảo vệ HEPA. Không nên tự ý giảm cấp lọc vì có thể làm bụi đi qua nhiều hơn và ảnh hưởng các cấp lọc phía sau.

Bước 3: Kiểm tra lưu lượng gió

Lưu lượng gió quyết định tốc độ khí qua túi lọc. Nếu tốc độ gió quá cao, trở lực tăng và tuổi thọ lọc giảm. Nếu chọn túi quá ít hoặc quá ngắn cho lưu lượng lớn, bộ lọc có thể nhanh nghẹt. Vì vậy, cần chọn số túi và chiều dài túi phù hợp với lưu lượng AHU.

Bước 4: Kiểm tra bụi thực tế tại công trình

AHU lấy gió ngoài gần đường lớn, công trình xây dựng, khu sản xuất bụi hoặc khu vực nhiều sợi vải sẽ có tải bụi cao hơn. Trong các trường hợp này, cần chọn cấu hình có khả năng chứa bụi tốt hơn, kết hợp lọc thô phù hợp và lập lịch thay lọc theo chênh áp thực tế.

Bước 5: Kiểm tra không gian bung túi

Túi lọc cần có đủ không gian để bung theo chiều gió. Nếu phía sau túi lọc quá gần coil, khung, quạt hoặc vách AHU, túi có thể bị ép, tạo vùng dòng khí không đều và giảm diện tích lọc thực tế.

Lưu ý lắp đặt, vận hành và thay thế lọc túi điều hòa AHU

Lọc túi điều hòa AHU cần được lắp đúng chiều gió, đúng khung và đúng vị trí. Lắp sai có thể làm rò gió, xẹp túi, tăng trở lực hoặc giảm hiệu quả lọc.

Lắp đúng chiều gió

Nếu túi lọc có mũi tên chỉ hướng gió, cần lắp đúng chiều. Túi lọc phải bung theo hướng dòng khí, không bị gấp, xoắn hoặc chèn ép. Lắp ngược chiều có thể làm túi không phồng đúng và giảm diện tích lọc.

Kiểm tra độ kín mép lọc

Sau khi lắp, cần kiểm tra mép khung lọc, gioăng, kẹp giữ và ray trượt. Nếu có khe hở, bụi có thể đi tắt qua mép lọc mà không qua media. Điều này đặc biệt quan trọng với hệ thống có HEPA phía sau hoặc khu vực yêu cầu sạch hơn.

Theo dõi chênh áp định kỳ

Nên lắp đồng hồ chênh áp hoặc cảm biến chênh áp cho cụm lọc AHU. Khi chênh áp tăng đến mức khuyến nghị, cần kiểm tra và thay lọc. Nếu không theo dõi chênh áp, bộ lọc có thể bị thay quá muộn, làm giảm lưu lượng gió và tăng tải cho quạt.

Không giặt lọc túi dùng một lần

Nhiều loại lọc túi điều hòa AHU được thiết kế để thay mới, không phải giặt tái sử dụng. Việc giặt có thể làm hỏng media, giảm hiệu suất lọc, làm rách túi hoặc tạo đường rò bụi. Chỉ nên vệ sinh hoặc tái sử dụng nếu sản phẩm được thiết kế rõ ràng cho mục đích đó.

Lỗi thường gặp khi chọn sai lọc túi AHU

Báo giá lọc túi điều hòa AHU tại VIETPHAT

Giá lọc túi điều hòa AHU phụ thuộc vào kích thước, cấp lọc, vật liệu media, vật liệu khung, số túi, chiều dài túi, số lượng đặt hàng, yêu cầu gioăng, tiêu chuẩn kỹ thuật và thời gian giao hàng. VIETPHAT hỗ trợ báo giá cho nhu cầu mua lẻ, mua số lượng, mua thay thế định kỳ, mua dự phòng bảo trì, mua cho dự án HVAC và dự án phòng sạch.

Để nhận báo giá nhanh và chính xác, khách hàng nên cung cấp các thông tin sau:

• Kích thước khung lọc: dài × rộng × dày, đơn vị mm.
• Chiều dài túi lọc.
• Số túi trên mỗi bộ lọc.
• Cấp lọc yêu cầu: ISO Coarse, ISO ePM10, ISO ePM2.5, ISO ePM1, MERV hoặc cấp theo thiết kế.
• Vật liệu khung: tôn mạ, nhôm, inox, nhựa hoặc theo yêu cầu.
• Vị trí lắp đặt: AHU, PAU, MAU, hộp lọc, phòng sạch, nhà máy, tòa nhà.
• Lưu lượng gió hoặc model AHU nếu có.
• Số lượng cần đặt và thời gian cần nhận hàng.
• Ảnh lọc cũ, ảnh tem nhãn hoặc ảnh vị trí lắp đặt nếu đang thay thế.

Ưu điểm khi mua lọc túi điều hòa AHU tại VIETPHAT

• Tư vấn đúng hệ thống: Hỗ trợ chọn lọc túi cho AHU, PAU, MAU, HVAC, phòng sạch, nhà máy và tòa nhà.
• Sản xuất theo kích thước: Hỗ trợ kích thước tiêu chuẩn hoặc theo khung AHU thực tế.
• Đa dạng cấu hình: Tư vấn số túi, chiều dài túi, cấp lọc, vật liệu khung và media phù hợp.
• Hỗ trợ kỹ thuật: Tư vấn lưu lượng gió, trở lực, chênh áp thay lọc và cách bố trí cấp lọc.
• Báo giá nhanh: Phù hợp cho bảo trì định kỳ, mua số lượng và dự án HVAC.
• Giao hàng tận nơi: Hỗ trợ khách hàng tại TP. Hồ Chí Minh và các tỉnh thành.

Câu hỏi thường gặp về lọc túi điều hòa AHU

Lọc túi điều hòa AHU dùng để làm gì?

Lọc túi điều hòa AHU dùng để giữ bụi trong dòng khí qua AHU, bảo vệ coil, quạt, motor, ống gió và các cấp lọc phía sau. Sản phẩm thường được dùng sau lọc thô và trước lọc tinh hoặc HEPA.

Lọc túi điều hòa AHU có mấy túi?

Số túi phụ thuộc vào kích thước và thiết kế hệ thống. Các cấu hình thường gặp có thể gồm 3 túi, 4 túi, 5 túi, 6 túi, 8 túi hoặc theo yêu cầu thực tế.

Khi nào cần thay lọc túi điều hòa AHU?

Cần thay khi chênh áp vượt mức khuyến nghị, lưu lượng gió giảm, túi lọc rách, bụi bám quá nhiều, khung biến dạng hoặc hệ thống không còn đạt yêu cầu chất lượng không khí.

Có nên giặt lọc túi điều hòa AHU để tái sử dụng không?

Không nên nếu lọc túi là loại dùng một lần. Việc giặt có thể làm hỏng media, giảm hiệu suất lọc và gây rò bụi. Chỉ tái sử dụng khi sản phẩm được thiết kế cho mục đích đó.

Lọc túi điều hòa AHU có thay thế HEPA được không?

Không. Lọc túi điều hòa AHU thường dùng làm lọc trung gian hoặc tiền lọc. Nếu hệ thống yêu cầu cấp sạch cao, cần dùng HEPA hoặc ULPA ở cấp cuối theo thiết kế.

VIETPHAT có nhận lọc túi điều hòa AHU theo kích thước yêu cầu không?

VIETPHAT hỗ trợ tư vấn và cung cấp lọc túi điều hòa AHU theo kích thước, cấp lọc, số túi, chiều dài túi, vật liệu khung và nhu cầu sử dụng thực tế.

Kết luận

Lọc túi điều hòa AHU là bộ lọc quan trọng trong hệ thống điều hòa trung tâm và HVAC, giúp giữ bụi, bảo vệ coil, quạt, motor, ống gió và các cấp lọc tinh phía sau. Nhờ cấu trúc nhiều túi và diện tích lọc lớn, lọc túi AHU phù hợp cho hệ thống lưu lượng gió lớn, nhà máy, tòa nhà, phòng sạch, bệnh viện, trung tâm thương mại và các ứng dụng cần chất lượng không khí ổn định.

Khi chọn lọc túi điều hòa AHU, khách hàng cần kiểm tra kích thước khung, chiều dài túi, số túi, cấp lọc, lưu lượng gió, trở lực, vật liệu khung, điều kiện môi trường và yêu cầu chất lượng không khí. Không nên chọn lọc chỉ theo giá hoặc hình dạng bên ngoài. Chọn đúng sản phẩm giúp AHU vận hành ổn định, giảm bụi bám coil, kéo dài tuổi thọ lọc HEPA và tối ưu chi phí bảo trì lâu dài.
