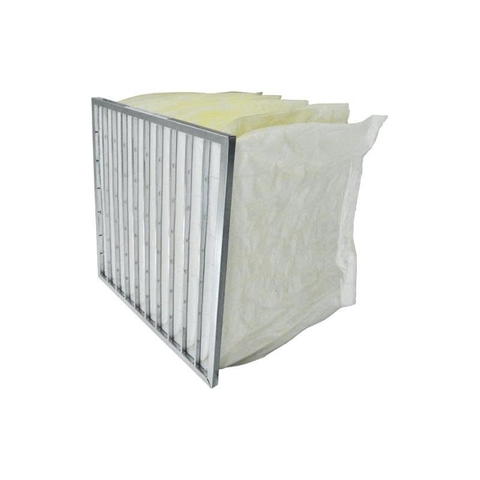

Lọc Túi F8 Khung Tôn 290x590x292mm/8P: Giải Pháp Lọc Tinh Tối Ưu Cho Thiết Bị HVAC

Trong hệ thống điều hòa không khí trung tâm (AHU) và thông gió công nghiệp, màng lọc túi F8 (Bag Filter / Pocket Filter) là tấm lá chắn quan trọng ở giai đoạn lọc thứ cấp (Secondary Filtration). Nó đảm nhiệm vai trò loại bỏ các hạt bụi mịn (PM2.5, PM1.0), vi sinh vật, bảo vệ chất lượng không khí trong nhà (IAQ) và đặc biệt là kéo dài tuổi thọ cho màng lọc siêu tinh HEPA đắt tiền ở cuối chu trình.

Sản phẩm Lọc túi F8 khung tôn kích thước 290x590x292mm/8P là một thiết kế đặc thù (Half-size, 8 túi) nhằm giải quyết bài toán cần diện tích lọc lớn trong một thiết diện khung hẹp. Thiết kế này thường được ứng dụng trong các tủ AHU có khoang chia gió tiết diện nhỏ, hoặc các thiết bị FCU, máy làm sạch không khí công nghiệp. Bài viết dưới đây sẽ phân tích chi tiết thông số kỹ thuật, cấu trúc khí động học và ứng dụng thực tiễn của sản phẩm này.

1. Bảng Thông Số Kỹ Thuật Định Mức (Technical Specifications)

Việc gia công khung kích thước 290x590mm chứa tới 8 túi đòi hỏi độ chính xác cao trong quá trình hàn siêu âm và chia rãnh túi để đảm bảo không bị cọ xát khi vận hành.

2. Phân Tích Thiết Kế Cấu Trúc Khí Động Học

Tại sao lại phải nhồi nhét đến 8 túi lọc vào một khung bề ngang chỉ 290mm? Cấu trúc này mang lại những ưu điểm và cả thách thức khí động học nhất định.

2.1. Tối Đa Hóa Diện Tích Lọc Trong Khung Hẹp

Với thiết diện mặt cắt nhỏ (290x590mm) và độ sâu túi trung bình (292mm), nếu chỉ chia 3 hoặc 4 túi, tổng diện tích bề mặt trao đổi khí sẽ rất ít. Bằng cách thiết kế 8 túi (8P), nhà sản xuất đã nhân diện tích màng lọc lên mức tối đa có thể trong không gian hẹp đó. Việc này giúp hạt bụi mịn có nhiều không gian để bám giữ hơn, hạ thấp vận tốc khí xuyên màng, từ đó cải thiện sức ngậm bụi (Dust Holding Capacity) và tuổi thọ của màng lọc.

2.2. Vật Liệu Vi Sợi Và Ép Mí Siêu Âm

Lớp giấy vi sợi (micro-fiber) của túi lọc F8 sở hữu cấu trúc mạng lưới nanomet, bắt bụi siêu mịn bằng cơ chế khuếch tán và lực hút tĩnh điện. Để chứa được 8 túi sát nhau, các đường phân cách mép túi không được may bằng kim (vì sẽ tạo lỗ hở). Thay vào đó, vật liệu được ghép mí bằng công nghệ hàn sóng siêu âm (Ultrasonic welding). Phương pháp này tạo ra các kênh dẫn khí cứng cáp, định hình từng túi độc lập, ngăn các túi dính vào nhau khi quạt ly tâm thổi mạnh.

2.3. Khung Tôn Mạ Kẽm Chịu Lực

Khung viền 290x590mm được dập từ tôn mạ kẽm (Galvanized Steel) dạng thanh U-Profile cứng cáp. Các túi lọc được lồng vào các rãnh chia túi bằng tôn mạ kẽm. Khung tôn mang lại độ cứng vững cao hơn nhôm, giúp tấm lọc không bị vặn xoắn dưới áp lực hút của hệ thống. Đồng thời, vật liệu tôn mạ kẽm mang lại bài toán chi phí (CAPEX) hiệu quả hơn cho các dự án lớn.

3. Ứng Dụng Thực Tế Tại Các Dự Án M&E

Quy cách 290x590x292mm/8P thường được chỉ định trong các trường hợp sau:

• Lắp đặt song song với khung Full-size: Trong các tủ AHU lớn, thiết diện khoang lọc thường yêu cầu kết hợp giữa tấm Full-size (595x595mm) và tấm Half-size (290x590mm) để lấp đầy rãnh trượt. Đây là module bổ trợ hoàn hảo.
• Nâng cấp chất lượng khí cho thiết bị FCU/PAU: Các thiết bị xử lý không khí cục bộ thường có khoang chứa vật tư hẹp. Chiều sâu túi 292mm (tương đối ngắn) là mức an toàn để không chạm vào dàn Coil trao đổi nhiệt phía sau.
• Phòng Sạch Điện Tử & Y Tế: Đóng vai trò gánh tải bụi mịn, làm tấm màng bảo vệ quan trọng cho màng HEPA H14 tại các buồng phân phối gió trần hoặc hệ thống thông gió phòng sạch.

4. Hướng Dẫn Vận Hành Và Khuyến Cáo Từ Chuyên Gia

Do thiết kế 8 túi xếp sát nhau, khe hở giữa các túi rất nhỏ. Việc bảo trì và vận hành cần được chú trọng để không làm giảm tuổi thọ thiết bị:

1. CẤM Tuyệt Đối Việc Giặt Rửa: Tương tự mọi dòng lọc túi F8, vật liệu vi sợi dệt melt-blown cực kỳ nhạy cảm với lực tác động. Tuyệt đối không đem đi xịt rửa bằng nước, cọ xát hay xịt khí nén. Bất kỳ sự chà xát nào cũng làm đứt gãy lớp tĩnh điện, khiến màng lọc F8 mất tác dụng. Bão hòa là phải thay mới (Disposable).
2. Tiền Lọc G4 Là Sống Còn: Khe hở giữa 8 túi rất hẹp. Nếu rác lớn, lá cây, hay bụi thô lọt vào, chúng sẽ mắc kẹt ngay cửa miệng các túi, gây nghẽn gió toàn bộ tấm lọc. Bắt buộc hệ thống phải có màng lọc thô G4 bảo vệ ở phía trước. Nếu được bảo vệ tốt, lọc túi 8P có thể đạt tuổi thọ từ 4 đến 6 tháng.
3. Theo Dõi Áp Suất Bão Hòa: Lắp đặt đồng hồ đo chênh áp (Magnehelic) ngang qua buồng lọc túi. Áp suất tĩnh ban đầu sẽ rơi vào khoảng 120 Pa. Khi áp suất tăng chạm ngưỡng 400 Pa đến 450 Pa, màng lọc đã chứa đầy hạt bụi mịn. Cần lên kế hoạch thay thế tấm lọc mới để biến tần quạt AHU không bị quá tải.

5. VIETPHAT - Chuyên Sản Xuất Lọc Túi AHU M&E Uy Tín

Gia công màng lọc 8 túi vào trong khung 290x590mm đòi hỏi máy hàn siêu âm chính xác và thợ cơ khí lành nghề để các đường chia túi không bị lệch, đảm bảo độ kín khí tuyệt đối. VIETPHAT là nhà máy sản xuất vật tư lọc không khí công nghiệp chuyên nghiệp, đáp ứng các tiêu chuẩn khắt khe nhất của ngành HVAC.

Sản phẩm lọc túi F8 của VIETPHAT sử dụng 100% nguyên liệu Media đạt chuẩn EN 779 nhập khẩu, viền khung tôn mạ kẽm châm keo PU chống lọt khí (Zero bypass leakage). Chúng tôi cung cấp đầy đủ giấy chứng nhận xuất xưởng, Test Report, CO, CQ cho các dự án trên toàn quốc.

Liên Hệ Tư Vấn Kỹ Thuật & Đặt Hàng Gia Công
Zalo: 0971 344 344
Nhân viên phục vụ 24/7: 0827 077 078 – 0829 077 078 - 0824 077 078 - 0825 077 078
Email: sales@vietphat.com
Website: www.vietphat.com
Dịch vụ: Giao hàng & triển khai tận nơi toàn quốc
