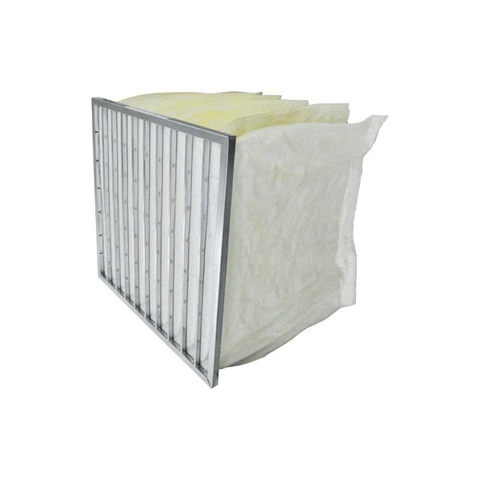

Lọc Túi F8 Khung Tôn 500x590x292mm/8P: Giải Pháp Lọc Tinh Mật Độ Cao Cho Tủ AHU

Trong hệ thống điều hòa không khí trung tâm (AHU) và thông gió phòng sạch (Cleanroom), màng lọc túi F8 (Bag Filter) đóng vai trò là "lá phổi" thứ cấp, chuyên xử lý các hạt bụi mịn, khói hàn và vi sinh vật lơ lửng. Việc lựa chọn đúng kích thước và cấu hình túi lọc quyết định trực tiếp đến lưu lượng gió và tuổi thọ của cả hệ thống.

Sản phẩm Lọc túi F8 khung tôn kích thước 500x590x292mm với thiết kế 8 túi (8P) là một quy cách đặc thù. Nó kết hợp giữa một chiều rộng phi tiêu chuẩn (500mm), độ sâu túi ngắn (292mm) và mật độ túi cực cao (8 túi). Thiết kế này sinh ra để giải quyết bài toán tối ưu hóa diện tích bề mặt lọc trong các khoang chia gió bị giới hạn nghiêm ngặt về không gian. Dưới đây là bản phân tích kỹ thuật chuyên sâu về cấu tạo và nguyên lý vận hành của dòng vật tư M&E này.

1. Bảng Thông Số Kỹ Thuật Định Mức (Technical Specifications)

Để nhồi được 8 túi lọc vào một bề ngang chỉ 500mm đòi hỏi công nghệ ép mí và chia rãnh phải cực kỳ chuẩn xác, đảm bảo các túi luân chuyển khí tốt mà không bị bít tắc.

2. Phân Tích Cấu Trúc Khí Động Học Của Thiết Kế 8 Túi (8P)

Khác với các bộ lọc phẳng, màng lọc túi tận dụng không gian ba chiều để mở rộng diện tích trao đổi khí. Việc bố trí 8 túi trong một khung 500x590x292mm mang lại những lợi thế kỹ thuật rõ rệt:

2.1. Tối Đa Hóa Diện Tích Nhờ Mật Độ 8 Túi

Với chiều sâu túi bị giới hạn chỉ ở mức 292mm (do tủ AHU ngắn), nếu nhà sản xuất chỉ làm 4 hoặc 5 túi, tổng diện tích màng vật liệu sẽ rất thấp, dẫn đến chênh áp cao và nhanh hỏng. Bằng cách chia nhỏ thành 8 túi (8 Pockets), diện tích bề mặt lọc được nhân lên đáng kể. Điều này giúp hạ thấp vận tốc của dòng khí khi đi xuyên qua lớp vi sợi, cho phép các hạt bụi mịn PM2.5 có đủ thời gian để bị giữ lại bởi cơ chế khuếch tán và tĩnh điện, đồng thời gia tăng sức chứa bụi (DHC - Dust Holding Capacity).

2.2. Công Nghệ Hàn Siêu Âm Chống Rò Rỉ

Khi ép 8 túi vào bề ngang 500mm, khe hở đón gió của mỗi túi chỉ khoảng hơn 60mm. Để các túi đứng vững và phồng đều, vật liệu F8 được áp dụng công nghệ hàn sóng siêu âm (Ultrasonic welding) không sử dụng kim chỉ. Các đường hàn này chia mỗi túi thành nhiều ống dẫn khí nhỏ, ngăn chặn hiện tượng các túi cọ xát vào nhau hoặc bị thổi dính lại làm bít tắc luồng gió. Đồng thời, việc không có lỗ kim may giúp loại bỏ hoàn toàn nguy cơ rò rỉ bụi mịn.

2.3. Khung Tôn Mạ Kẽm (GI) Bền Bỉ

Mép của 8 túi lọc được kẹp chắc chắn vào các nan chia gió bằng tôn mạ kẽm, sau đó bọc lại bởi một khung U-profile tôn mạ kẽm xung quanh viền. Vật liệu tôn mạ kẽm mang lại độ cứng vững cơ học cực cao, không bị móp méo khi vận chuyển và lắp ráp. Việc châm keo PU viền khung đảm bảo không khí không thể lách qua các khe hở (Zero bypass leakage).

3. Ứng Dụng Thực Tiễn Tại Các Dự Án M&E

Là một quy cách phi tiêu chuẩn, lọc túi F8 500x590x292mm/8P được sinh ra để khắc phục các giới hạn về không gian:

• Thiết bị xử lý gió hồi (Return Air): Lắp đặt tại các khoang hút gió hồi có tiết diện phi tiêu chuẩn của hệ thống điều hòa trung tâm tòa nhà, giúp lọc sạch bụi từ thảm, sợi vải và tế bào chết trước khi cấp ngược lại phòng.
• Nâng cấp tủ AHU/FCU cũ: Các tủ máy đời cũ hoặc máy nhập khẩu nguyên chiếc thường có khoang lọc hẹp về chiều sâu (< 300mm). Túi lọc sâu 292mm là giải pháp hoàn hảo để nâng cấp từ lọc thô lên lọc tinh mà không chạm vào dàn lạnh Coil ống đồng phía sau.
• Tiền lọc cho phòng sạch y tế, điện tử: Đóng vai trò là tấm "áo giáp" hứng chịu 95% lượng bụi mịn, giúp màng lọc siêu tinh HEPA H14 duy trì tuổi thọ từ 18 đến 24 tháng.

4. Nguyên Tắc Vận Hành Và Khuyến Cáo Bảo Trì

Màng lọc F8 làm từ vi sợi dệt melt-blown rất nhạy cảm. Kỹ sư vận hành cần tuân thủ nghiêm ngặt các quy tắc sau để không phá hỏng hệ thống:

1. Cấm Tuyệt Đối Giặt Rửa Bằng Nước: Cấu trúc nanomet của màng lọc F8 sẽ bị phá vỡ hoàn toàn nếu tiếp xúc với nước hoặc bị chà xát cơ học. Tuyệt đối không xịt nước, không dùng chổi quét, không dùng máy nén khí xịt mạnh. Lọc túi F8 bão hòa là phải bỏ và thay mới (Disposable).
2. Bắt Buộc Phải Có Lọc Thô G4: Với mật độ 8 túi, các khe miệng đón gió khá hẹp. Nếu không có màng lọc thô G4 (cản rác, lá cây, mạng nhện) đứng trước bảo vệ, các rác lớn sẽ lọt vào và bít kín miệng túi F8 chỉ trong vài tuần. Nếu có G4 bảo vệ, tuổi thọ của màng F8 này có thể kéo dài từ 4 đến 6 tháng.
3. Giám Sát Bằng Đồng Hồ Chênh Áp: Đừng thay lọc dựa trên cảm tính. Hãy quan sát đồng hồ Magnehelic. Khi chênh áp tăng dần và chạm mốc 400 Pa - 450 Pa, màng lọc đã bít tắc hoàn toàn, ép biến tần quạt chạy quá tải. Đây là thời điểm bắt buộc phải thay khung lọc mới.

5. VIETPHAT - Chuyên Gia Công Màng Lọc Khí Phi Tiêu Chuẩn

Kích thước 500x590x292mm với 8 túi là một quy cách khó, đòi hỏi nhà máy phải có hệ thống máy dập mép siêu âm và thợ hàn khung kẽm lành nghề. VIETPHAT tự hào là tổng kho gia công sản xuất vật tư lọc khí công nghiệp hàng đầu, chuyên nhận giải quyết các bài toán kích thước phi tiêu chuẩn cho nhà thầu M&E.

Sản phẩm lọc túi F8 do VIETPHAT sản xuất cam kết sử dụng 100% cuộn Media nhập khẩu chuẩn EN 779/ISO 16890, gia công khung tôn cứng cáp, châm keo viền kín tuyệt đối. Đi kèm đầy đủ giấy tờ chứng nhận xuất xưởng, Test Report, CO, CQ cho hồ sơ nghiệm thu công trình.

Liên Hệ Tư Vấn Kỹ Thuật & Đặt Hàng Gia Công
Zalo: 0971 344 344
Nhân viên phục vụ 24/7: 0827 077 078 – 0829 077 078 - 0824 077 078 - 0825 077 078
Email: sales@vietphat.com
Website: www.vietphat.com
Dịch vụ: Giao hàng & triển khai tận nơi toàn quốc
