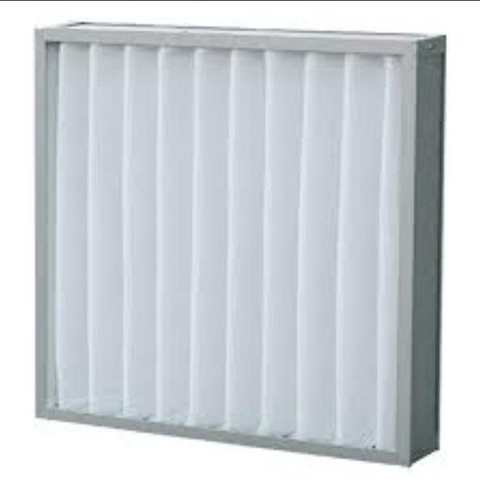

Tấm Lọc Thô G4 Khung Nhôm 590x590x46mm: Tiêu Chuẩn Kỹ Thuật Tiền Lọc Cho Hệ Thống Điều Hòa Trung Tâm
Trong thiết kế và vận hành hệ thống điều hòa không khí trung tâm (AHU, HVAC), giai đoạn lọc sơ cấp (Pre-filtration) đóng vai trò quyết định đến độ bền của dàn trao đổi nhiệt (Coil) và tuổi thọ của các màng lọc tinh phía sau. Với cấu trúc module hóa của các tủ AHU hiện đại, Tấm lọc thô G4 khung nhôm kích thước 590x590x46mm (tương đương chuẩn 24x24x2 inch) đã trở thành quy cách tiêu chuẩn vàng, được sử dụng phổ biến nhất trong các công trình cơ điện (M&E) tại Việt Nam và trên thế giới.
Bài viết này sẽ cung cấp một bản phân tích kỹ thuật toàn diện về tấm lọc G4 590x590x46mm, từ thông số khí động lực học, cấu trúc vật liệu cơ khí cho đến những lợi ích vượt trội về mặt kinh tế khi đưa vào vận hành thực tế.
1. Bảng Thông Số Kỹ Thuật Định Mức (Technical Specifications)
Tấm lọc G4 quy cách 590x590x46mm được thiết kế để tương thích hoàn hảo với các rãnh trượt (slide-in track) tiêu chuẩn của thiết bị AHU, đảm bảo độ kín khít tuyệt đối và chống lọt khí (bypass leakage).
| Hạng Mục Đặc Tính | Thông Số Kỹ Thuật Danh Định |
|---|---|
| Kích thước quy chuẩn (W x H x D) | 590 x 590 x 46 mm |
| Cấp độ lọc (Chuẩn EN 779:2012) | G4 (Hiệu suất bắt bụi thô 90% - 95%) |
| Tiêu chuẩn ISO 16890 (Tương đương) | ISO Coarse > 60% |
| Vật liệu lõi lọc (Media) | 100% Sợi Polyester tổng hợp (Synthetic Fiber), kỵ nước |
| Cấu trúc màng lọc | Dập nếp uốn sóng chữ V (Pleated Media) |
| Vật liệu khung bao (Frame) | Khung nhôm định hình (Extruded Aluminum), siêu nhẹ, chống rỉ |
| Lưới bảo vệ gia cường | Lưới mắt cáo tôn mạ kẽm (hoặc thép hàn) bảo vệ màng lọc |
| Lưu lượng gió thiết kế (Nominal Airflow) | ~ 3400 m³/h (CMH) |
| Vận tốc gió mặt cắt (Face Velocity) | 2.5 m/s |
| Độ tổn thất áp suất ban đầu (Initial Pa) | 40 Pa - 45 Pa |
| Độ tổn thất áp suất thay thế (Final Pa) | 250 Pa (Ngưỡng bão hòa bụi) |
| Nhiệt độ hoạt động giới hạn | Tối đa 80 °C (Vận hành liên tục) |
2. Phân Tích Cấu Tạo Cơ Khí Và Thiết Kế Uốn Sóng (Pleated Design)
Điểm làm nên sự khác biệt về hiệu năng của tấm lọc G4 kích thước 590x590x46mm nằm ở việc tối ưu hóa không gian độ dày 46mm bằng công nghệ dập nếp.
2.1. Cấu Trúc Vật Liệu Dạng Uốn Sóng (V-Bank Pleats)
Nếu chỉ dùng một tấm bông lọc phẳng đặt vào khung 590x590mm, diện tích trao đổi khí chỉ đạt ~0.35 m². Tuy nhiên, bằng cách dán màng bông vào lưới kẽm và dập thành các nếp gấp ziczac chữ V, diện tích bề mặt lọc thực tế được tăng lên gấp 2.5 đến 3 lần. Nhờ vậy, luồng gió 3400 m³/h đi qua hệ thống sẽ được phân tán đều, giảm vận tốc xuyên màng xuống mức an toàn, duy trì sức cản tĩnh ban đầu ở mức thấp (45 Pa) và tối đa hóa sức chứa bụi (Dust Holding Capacity).
2.2. Khung Nhôm Định Hình Bền Bỉ
Sử dụng nhôm định hình (Aluminum profile) làm khung viền mang lại hai ưu điểm lớn: Khung cực kỳ nhẹ, giúp thợ bảo trì dễ dàng thao tác tháo lắp trên vị trí cao; đồng thời, nhôm không bị oxy hóa trong môi trường gió hồi có độ ẩm cao hoặc có sương ngưng tụ, khắc phục hoàn toàn điểm yếu rỉ sét của khung thép thông thường.
2.3. Keo Viền Chống Lọt Khí (Polyurethane Sealant)
Một tấm lọc đạt chuẩn phải được châm keo Polyurethane (PU) kín toàn bộ 4 cạnh tiếp xúc giữa lõi bông và mặt trong của khung nhôm. Quá trình làm kín này đảm bảo 100% luồng không khí đi qua tủ AHU phải đi xuyên qua màng bông, ngăn chặn hiện tượng lọt khí (Bypass Leakage) mang theo bụi vào dàn lạnh.
3. Hiệu Suất Lọc Bụi Và Chức Năng Bảo Vệ Hệ Thống
Tấm lọc G4 590x590x46mm đóng vai trò là lớp "áo giáp" đầu tiên và quan trọng nhất của hệ thống HVAC:
- Bắt giữ 95% tạp chất thô: Màng sợi Polyester với cấu trúc mật độ kép (Gradient Density) chặn đứng hoàn toàn rác vô cơ, lá cây, côn trùng, sợi nilon, mùn cưa và các hạt bụi PM10.
- Bảo vệ dàn Coil trao đổi nhiệt: Việc ngăn chặn bụi đóng cặn trên các cánh nhôm của dàn Coil giúp hệ thống duy trì hệ số truyền nhiệt tốt nhất. Hệ thống máy nén Chiller không bị quá tải, giúp nhà máy tiết kiệm hàng trăm triệu đồng chi phí điện năng tiêu thụ mỗi năm.
- Gánh tải cho màng lọc siêu tinh: Trong cấu trúc phòng sạch (Cleanroom), tấm lọc G4 gánh chịu 90% tải trọng ô nhiễm, giúp các màng lọc túi F8 và màng lọc HEPA đắt tiền không bị bít kín sớm, kéo dài tuổi thọ của màng HEPA từ 6 tháng lên tới 2 năm.
4. Ứng Dụng Đa Ngành Của Tấm Lọc 590x590x46mm
Với kích thước module tiêu chuẩn dễ dàng ghép nối thành các mảng lớn, tấm lọc này có mặt ở hầu hết các dự án cơ điện chuyên nghiệp:
- Hệ thống lấy gió tươi (PAU) và điều hòa trung tâm (AHU) của các trung tâm thương mại, khách sạn, và tòa nhà văn phòng hạng A.
- Bộ phận tiền lọc cho các nhà máy sản xuất linh kiện điện tử, vi mạch bán dẫn, dược phẩm và thiết bị y tế.
- Lắp đặt tại cửa cấp gió của buồng phun sơn tĩnh điện công nghiệp (vật liệu Polyester không chứa silicon, an toàn cho bề mặt sơn).
- Lọc thông gió bảo vệ tủ điện điều khiển trung tâm và phòng máy phát điện.
5. Hướng Dẫn Vận Hành Và Tái Sử Dụng (SOP)
Sợi tổng hợp Polyester có lợi thế tuyệt đối về mặt cơ học, cho phép nhà thầu vệ sinh tấm lọc để tái sử dụng, giúp giảm sâu chi phí OPEX.
- Giám sát chênh áp: Theo dõi đồng hồ Magnehelic trên vỏ tủ AHU. Khi áp suất tĩnh vượt mốc 150 Pa đến 200 Pa, tấm lọc cần được tháo ra để bảo trì. Tuyệt đối không để áp suất chạm mốc 250 Pa.
- Vệ sinh bằng khí nén: Đưa tấm lọc ra khu vực thoáng, sử dụng súng xịt khí nén (áp lực < 4 bar) xịt thổi ngược chiều từ mặt láng (mặt thoát gió) sang mặt xốp (mặt đón gió) để đẩy lớp bụi thô rơi ra ngoài.
- Vệ sinh ướt: Tấm lọc khung nhôm 590x590x46mm hoàn toàn có thể được ngâm giặt bằng nước ấm pha xà phòng nhẹ để loại bỏ sương dầu. Lưu ý phải sấy khô 100% trước khi lắp lại vào hệ thống. Một tấm lọc chuẩn có thể tái sử dụng từ 2 đến 3 lần.
6. VIETPHAT - Nhà Sản Xuất Và Phân Phối Tấm Lọc G4 Tiêu Chuẩn M&E
Sự ổn định của toàn bộ dây chuyền sản xuất và hệ thống điều hòa không khí phụ thuộc rất lớn vào chất lượng của lớp tiền lọc. VIETPHAT tự hào là tổng kho nhập khẩu nguyên liệu và sở hữu dây chuyền tự động sản xuất gia công các thiết bị lọc khí công nghiệp, đáp ứng khối lượng lớn cho các dự án M&E trên toàn quốc.
Sản phẩm Tấm lọc thô G4 khung nhôm 590x590x46mm do VIETPHAT sản xuất cam kết sử dụng 100% sợi Polyester nguyên sinh, định lượng đủ 350-400g/m², châm keo viền PU kín tuyệt đối và đạt tiêu chuẩn chống cháy tự dập lửa F1. Đi kèm đầy đủ hồ sơ nghiệm thu CO, CQ và Test Report quốc tế (EN779 / ISO 16890).
