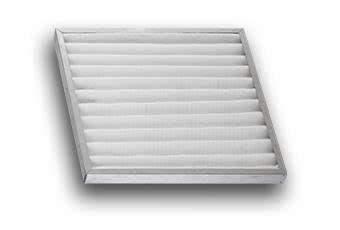

Tấm Lọc Thô G4 Khung Nhôm 690x700x21mm: Giải Pháp Tối Ưu Không Gian Cho Hệ Thống Lọc Khí
Trong thiết kế hệ thống điều hòa không khí trung tâm (AHU) và các thiết bị xử lý không khí cục bộ (FCU, PAU), không gian dành cho khoang lọc thường bị giới hạn nghiêm ngặt để thu gọn kích thước thiết bị. Đặc biệt, đối với các hệ thống nhập khẩu hoặc thiết kế chuyên biệt, các quy cách tấm lọc phi tiêu chuẩn với độ dày siêu mỏng là yêu cầu bắt buộc. Tấm lọc thô G4 khung nhôm 690x700x21mm ra đời nhằm giải quyết hoàn hảo bài toán giới hạn không gian lắp đặt mà vẫn đảm bảo hiệu suất cản bụi thô đạt chuẩn công nghiệp.
Bài viết này phân tích chi tiết các thông số kỹ thuật, cấu tạo cơ khí và khả năng đáp ứng khí động học của tấm lọc quy cách 690x700x21mm, giúp các nhà thầu cơ điện (M&E) dễ dàng bóc tách khối lượng và tìm kiếm nguồn gia công uy tín.
1. Bảng Thông Số Kỹ Thuật Định Mức (Technical Specifications)
Dù sở hữu độ dày khiêm tốn chỉ 21mm, tấm lọc vẫn phải tuân thủ nghiêm ngặt các chỉ số vận hành của cấp độ lọc G4 theo tiêu chuẩn Châu Âu EN 779.
| Hạng Mục Đặc Tính | Thông Số Danh Định (Quy cách 690x700x21mm) |
|---|---|
| Kích thước (W x H x D) | 690 x 700 x 21 mm (Dung sai gia công ± 2mm) |
| Cấp độ lọc (Theo EN 779:2012) | G4 (Hiệu suất bắt bụi thô 90% - 95%) |
| Tiêu chuẩn ISO 16890 | ISO Coarse 60% - 70% |
| Vật liệu lõi lọc (Media) | 100% Sợi Polyester (PET) tổng hợp, kỵ nước |
| Vật liệu khung bao (Frame) | Khung nhôm định hình (Aluminum Profile) chống oxy hóa |
| Kiểu dáng gia công lõi | Dập nếp uốn sóng chữ V (Pleated Panel) |
| Lưới bảo vệ gia cường | Lưới nhôm hoặc tôn kẽm mắt cáo dập lỗ |
| Vận tốc gió bề mặt (Face Velocity) | 2.0 m/s – 2.5 m/s |
| Độ tổn thất áp suất ban đầu | 40 Pa - 50 Pa |
| Độ tổn thất áp suất thay thế | 250 Pa (Ngưỡng cảnh báo bão hòa bụi) |
| Nhiệt độ làm việc giới hạn | Tối đa 80 °C |
2. Ưu Điểm Cơ Học Của Thiết Kế Khung Nhôm Dày 21mm
Độ dày 21mm (tương đương chuẩn 1 inch) đặt ra thách thức lớn về mặt khí động học: Làm sao để cản bụi hiệu quả mà không làm nghẽn luồng gió của quạt hút? Công nghệ gia công hiện đại đã giải quyết triệt để vấn đề này.
2.1. Công Nghệ Uốn Sóng Dày Đặc (High-Density Pleating)
Với không gian độ dày chỉ 21mm, việc sử dụng tấm bông phẳng sẽ khiến diện tích trao đổi khí quá nhỏ, dẫn đến chênh áp tăng vọt ngay khi vừa khởi động. Kỹ thuật viên khắc phục bằng cách ép màng bông tổng hợp vào lưới kẽm bảo vệ, sau đó đưa qua máy dập nếp chữ V với mật độ sóng dày đặc. Nhờ vậy, tổng diện tích bề mặt màng lọc bên trong khung 690x700mm được nhân lên gấp 2.5 lần, giúp luồng gió đi qua êm ái, hạ thấp tổn thất áp suất tĩnh và mở rộng dung lượng ngậm bụi (DHC).
2.2. Khung Nhôm Định Hình Mỏng, Nhẹ, Siêu Bền
Sử dụng khung nhôm định hình độ dày 21mm giúp tổng trọng lượng của tấm lọc rất nhẹ, tạo sự thuận tiện tối đa cho kỹ thuật viên khi thao tác tháo lắp trong các khoảng không chật hẹp của tầng kỹ thuật. Nhôm không bị rỉ sét ngay cả khi hệ thống điều hòa ngưng tụ nước, vượt trội hoàn toàn so với khung giấy kháng ẩm hoặc khung thép thông thường.
2.3. Keo PU Chống Lọt Khí Điểm Mù
Với bề dày mỏng, nguy cơ gió lùa qua các khe hở viền khung (Bypass leakage) là rất cao. Tấm lọc chuẩn được châm một lớp keo Polyurethane (PU) chạy dọc toàn bộ chu vi mép bông tiếp xúc với khung nhôm. Lớp keo này khóa chặt vật liệu, ép 100% không khí phải đi xuyên qua mạng lưới sợi Polyester, bảo vệ an toàn cho các thiết bị nhạy cảm phía sau.
3. Ứng Dụng Thực Tiễn Của Tấm Lọc 690x700x21mm
Sản phẩm này là "cứu cánh" cho các thiết kế HVAC có giới hạn về độ sâu rãnh trượt:
- Thiết bị FCU và AHU cỡ nhỏ: Lắp đặt ở cửa gió hồi (Return Air) hoặc cửa lấy gió tươi của các tủ xử lý không khí gọn nhẹ dùng cho bệnh viện, khách sạn, nơi không có đủ 50mm độ sâu để lắp khung chuẩn.
- Máy móc nhập khẩu chuyên biệt: Làm màng tiền lọc thay thế cho các cụm máy móc, máy nén khí, hoặc hệ thống thông gió tủ điện nhập khẩu nguyên chiếc có kích thước rãnh gài đúng 21mm.
- Hệ thống phòng sạch (Cleanroom): Sử dụng làm lớp lọc sơ cấp mỏng nhẹ trước màng lọc thứ cấp F8 hoặc màng HEPA, kéo dài tuổi thọ cho các bộ siêu lọc đắt tiền.
4. Hướng Dẫn Vận Hành Và Vệ Sinh Tái Sử Dụng
Điểm ưu việt của vật liệu sợi tổng hợp Polyester là khả năng tái sử dụng (Washable), mang lại hiệu quả kinh tế cực cao.
- Giám sát hệ thống: Định kỳ kiểm tra đồng hồ đo chênh áp (Magnehelic). Khi áp suất tĩnh báo từ 150 Pa đến 200 Pa, tấm lọc cần được bảo trì. Tránh để vượt ngưỡng 250 Pa vì lực hút mạnh có thể bẻ gãy các nếp gấp mỏng 21mm.
- Vệ sinh bằng khí nén: Phương pháp an toàn nhất là dùng súng xịt khí nén (áp suất < 4 bar). Thổi ngược chiều luồng gió vận hành (từ mặt có lưới ép láng ra mặt xốp) để thổi bay rác và bụi thô.
- Vệ sinh ướt: Nếu màng lọc dính dầu mỡ công nghiệp, có thể ngâm rửa nhẹ bằng nước ấm pha chất tẩy trung tính. Lưu ý: Khung 21mm khá mỏng, tuyệt đối không dùng vòi xịt áp lực cao hoặc bàn chải cọ mạnh làm rách màng. Phải phơi sấy khô hoàn toàn 100% trước khi lắp đặt lại. Sản phẩm có thể tái sử dụng từ 2 đến 3 lần.
5. VIETPHAT - Chuyên Nhận Gia Công Tấm Lọc Khí Phi Tiêu Chuẩn M&E
Các kích thước lẻ như 690x700x21mm không phải là hàng có sẵn trên thị trường thương mại đại trà. Nhà thầu bắt buộc phải tìm đến các trung tâm gia công sản xuất trực tiếp để đảm bảo kích thước vừa khít và chất lượng đạt chuẩn nghiệm thu.
VIETPHAT là nhà sản xuất và phân phối thiết bị lọc khí công nghiệp hàng đầu, sở hữu dây chuyền làm khung, gấp nếp tự động. Chúng tôi nhận sản xuất gia công mọi tấm lọc thô G4 khung nhôm, khung kẽm với các độ dày siêu mỏng (10mm, 12mm, 21mm...) đáp ứng dung sai khắt khe nhất của bản vẽ thiết kế.
Mọi lô hàng gia công tại VIETPHAT đều cam kết sử dụng vật liệu sợi Polyester 100% nguyên sinh, dập nếp dày dặn, châm keo kín 100% và cung cấp đầy đủ hồ sơ pháp lý (CO, CQ, Test Report) cho dự án.
