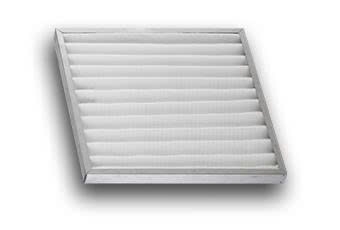

Tấm Lọc Thô G4 Khung Nhôm 730x740x40mm: Giải Pháp Tiền Lọc Gia Công Chuyên Biệt Cho Hệ Thống AHU
Trong thực tế thi công và vận hành hệ thống điều hòa không khí trung tâm (HVAC), không phải mọi thiết bị xử lý không khí (AHU, PAU) đều sử dụng các kích thước màng lọc tiêu chuẩn (như 595x595mm hay 289x595mm). Nhiều hệ thống nhập khẩu nguyên chiếc từ Châu Âu, Nhật Bản hoặc các tủ AHU được thiết kế may đo riêng biệt cho phòng máy chật hẹp thường yêu cầu các quy cách vật tư phi tiêu chuẩn. Trong đó, tấm lọc thô G4 khung nhôm 730x740x40mm là một ví dụ điển hình.
Việc tìm kiếm vật tư thay thế có kích thước chính xác đến từng milimet là vô cùng quan trọng để đảm bảo màng lọc vừa vặn tuyệt đối với rãnh trượt (slide-in track), ngăn chặn rò rỉ không khí. Bài viết này sẽ phân tích chi tiết thông số kỹ thuật, cấu tạo cơ học và khả năng đáp ứng gia công của dòng sản phẩm lọc thô kích thước đặc thù này.
1. Thông Số Kỹ Thuật Định Mức (Technical Specifications)
Dù sở hữu kích thước phi tiêu chuẩn, tấm lọc vẫn phải tuân thủ nghiêm ngặt các thông số khí động học của cấp độ lọc G4 để đảm bảo an toàn cho hệ thống dàn lạnh.
| Hạng Mục Đặc Tính | Thông Số Danh Định (Quy cách 730x740x40mm) |
|---|---|
| Kích thước phủ bì (W x H x D) | 730 x 740 x 40 mm (Dung sai gia công ± 2mm) |
| Cấp độ lọc (Theo EN 779:2012) | G4 (Hiệu suất cản bụi thô 90% - 95%) |
| Tương đương chuẩn ISO 16890 | ISO Coarse 60% - 70% |
| Vật liệu lõi lọc (Media) | 100% Sợi tổng hợp Polyester (PET), cấu trúc mật độ kép |
| Vật liệu khung bao (Frame) | Khung nhôm định hình (Aluminum Profile) chống oxy hóa |
| Cấu trúc gia công màng lọc | Dập nếp uốn sóng ziczac (Pleated V-Bank) |
| Lưới bảo vệ gia cường | Lưới kẽm mắt cáo hoặc lưới thép đục lỗ (Tùy chọn 1 mặt hoặc 2 mặt) |
| Vận tốc gió bề mặt thiết kế | 2.0 m/s – 2.5 m/s |
| Độ tổn thất áp suất ban đầu | 40 Pa - 45 Pa (Đảm bảo quạt không bị nghẽn) |
| Độ tổn thất áp suất thay thế | 250 Pa (Ngưỡng bắt buộc bảo trì) |
| Giới hạn nhiệt độ hoạt động | 80 °C |
2. Ưu Điểm Kỹ Thuật Của Kết Cấu Khung Nhôm Dày 40mm
Kích thước độ dày 40mm (thường làm tròn từ hệ inch ~1.5 inch) mang lại sự cân bằng hoàn hảo giữa khả năng chịu lực và tối ưu không gian lắp đặt trong tủ AHU.
2.1. Diện Tích Lọc Mở Rộng Nhờ Thiết Kế Uốn Sóng (Pleating)
Với tiết diện bề mặt lớn (730x740mm), nếu sử dụng màng bông phẳng, tấm lọc sẽ dễ bị phồng rộp và bục rách dưới áp lực quạt. Bằng kỹ thuật dập nếp uốn sóng (Pleated), lõi bông G4 được gấp chữ V liên tục nhét vào độ dày 40mm. Việc này giúp tăng tổng diện tích bề mặt vật liệu lên gấp 2 đến 3 lần, làm giảm vận tốc khí xuyên màng, giảm chênh áp tĩnh ban đầu và mở rộng không gian chứa bụi (DHC - Dust Holding Capacity).
2.2. Khung Nhôm Định Hình Siêu Nhẹ Và Cứng Cáp
Tấm lọc kích thước 730x740mm có diện tích khá lớn (~0.54 m²). Nếu dùng khung bìa cứng hoặc khung tôn mạ kẽm dày, trọng lượng sẽ rất nặng, gây khó khăn cho kỹ thuật viên khi leo thang lắp ráp. Khung nhôm định hình giải quyết triệt để vấn đề này nhờ tỷ lệ độ bền/trọng lượng cực cao. Hơn nữa, nhôm không bị rỉ sét do hiện tượng đọng sương (condensation) trong hệ thống điều hòa nước lạnh (Chiller).
2.3. Keo Viền PU Chống Lọt Khí Điểm Mù
Sự rò rỉ khí (Bypass leakage) là kẻ thù của phòng sạch. Toàn bộ chu vi mép bông tiếp xúc với khung nhôm 730x740mm đều được bơm keo Polyurethane (PU) lấp kín 100%. Luồng không khí bắt buộc phải đi xuyên qua màng lọc, bảo vệ an toàn cho hệ thống màng siêu lọc HEPA phía sau.
3. Ứng Dụng Thực Tiễn Tại Các Công Trình M&E
Với kích thước đặc thù 730x740x40mm, sản phẩm chủ yếu phục vụ các nhu cầu chuyên biệt:
- Thay thế vật tư cho thiết bị nhập khẩu: Các tủ AHU, FCU nhập khẩu nguyên cụm từ nước ngoài thường có quy cách rãnh trượt riêng. Thay vì phải "chế" lại rãnh tủ, việc đặt gia công tấm lọc đúng kích thước 730x740mm là giải pháp chuyên nghiệp và an toàn nhất.
- Tiền lọc cho buồng hòa trộn khí (Mixing Box): Lắp đặt tại cửa cấp gió tươi của các nhà máy công nghiệp, bảo vệ cụm Coil trao đổi nhiệt khỏi bụi đất, lá cây và côn trùng.
- Lọc cửa hút phòng máy phát / Máy nén khí: Ứng dụng để lọc bụi mạt kim loại và bụi xi măng, tản nhiệt an toàn cho các thiết bị công nghiệp nặng.
4. Hướng Dẫn Vệ Sinh Và Tối Ưu Chi Phí Vòng Đời (LCC)
Bông lọc G4 sợi tổng hợp Polyester có khả năng tái sử dụng, mang lại lợi ích tài chính lớn cho bộ phận bảo trì nhà máy.
- Kiểm soát chênh áp: Hãy lên lịch tháo tấm lọc khi đồng hồ đo chênh áp báo mức từ 150 Pa đến 200 Pa.
- Vệ sinh bằng khí nén: Dùng súng xịt khí nén (áp lực nhỏ hơn 4 bar) xịt vào mặt thoát gió (mặt láng mịn, có lưới kẽm) để đẩy lớp rác bẩn ở mặt đón gió văng ra ngoài.
- Vệ sinh bằng nước (Washable): Do khung làm bằng nhôm và lưới kẽm chống rỉ, bạn hoàn toàn có thể xịt rửa nhẹ nhàng bằng nước ấm nếu tấm lọc dính dầu mỡ. Phải sấy khô 100% trước khi lắp đặt lại. Một tấm lọc 730x740x40mm đạt chuẩn có thể vệ sinh tái sử dụng 2 - 3 lần.
5. Năng Lực Gia Công Tấm Lọc Phi Tiêu Chuẩn Tại VIETPHAT
Các tấm lọc phi tiêu chuẩn như 730x740x40mm rất hiếm có sẵn trên thị trường bán lẻ, đòi hỏi nhà thầu phải tìm đến các trung tâm gia công trực tiếp. VIETPHAT là nhà sản xuất thiết bị xử lý không khí công nghiệp uy tín, chuyên nhận gia công mọi quy cách màng lọc theo yêu cầu bản vẽ của khách hàng.
Với dây chuyền máy gấp nếp tự động và nguồn nguyên liệu bông G4 chuẩn EN779 nhập khẩu trực tiếp, VIETPHAT cam kết:
- Gia công chính xác kích thước 730x740x40mm (Dung sai khắt khe ± 2mm), đảm bảo nhét vừa khít rãnh tủ AHU.
- Sử dụng keo PU châm viền chống lọt khí 100%.
- Thời gian đáp ứng đơn hàng gia công cực nhanh (từ 2-4 ngày làm việc) để không làm gián đoạn tiến độ bảo trì của nhà máy.
- Cung cấp đầy đủ giấy chứng nhận xuất xưởng, Test Report, CO, CQ cho nguyên liệu vật tư.
Liên Hệ Tư Vấn Kỹ Thuật & Báo Giá Gia Công
Zalo: 0971 344 344
Nhân viên phục vụ 24/7: 0827 077 078 – 0829 077 078 - 0824 077 078 - 0825 077 078
Email: sales@vietphat.com
Website: www.vietphat.com
Dịch vụ: Giao hàng & triển khai tận nơi toàn quốc
