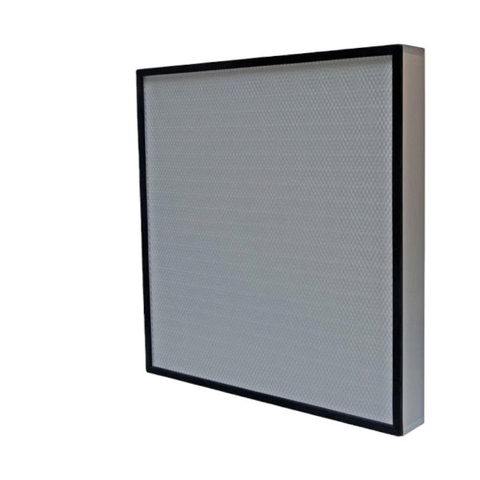

Tấm Lọc Tinh F8 Khung Nhôm 310x450x75mm: Giải Pháp Lọc Khí Mini-Pleat Cho Thiết Bị Cục Bộ
Trong quá trình thiết kế và bảo trì hệ thống HVAC, các kỹ sư thường xuyên phải đối mặt với bài toán tối ưu hóa không gian lắp đặt. Đối với các thiết bị xử lý không khí cục bộ (FCU), tủ cấp gió tươi (PAU) cỡ nhỏ, hoặc các module máy nhập khẩu nguyên chiếc từ Châu Âu, Nhật Bản, khoang chứa vật tư lọc thường có tiết diện và độ sâu rất hạn chế. Lúc này, màng lọc túi F8 truyền thống (sâu 380-600mm) không thể lắp ráp vừa vặn.
Sản phẩm Tấm lọc tinh F8 khung nhôm kích thước 310x450x75mm chính là giải pháp thay thế hoàn hảo. Bằng việc ứng dụng công nghệ nếp gấp siêu nhỏ (Mini-Pleat), tấm lọc này gói gọn diện tích bề mặt trao đổi khí khổng lồ vào trong một độ dày chỉ 75mm. Bài viết sẽ phân tích chi tiết thông số kỹ thuật, cấu trúc vi mô và hướng dẫn vận hành chuẩn xác cho dòng vật tư phi tiêu chuẩn này.
1. Bảng Thông Số Kỹ Thuật Định Mức (Technical Specifications)
Kích thước 310x450x75mm đòi hỏi sự chính xác tuyệt đối trong khâu cắt khung và châm keo để màng lọc có thể lọt khít vào rãnh trượt của thiết bị, ngăn chặn hoàn toàn rủi ro lọt khí.
| Hạng Mục Đặc Tính | Thông Số Kỹ Thuật Danh Định |
|---|---|
| Kích thước quy chuẩn (W x H x D) | 310 x 450 x 75 mm (Dung sai gia công ± 2mm) |
| Cấp độ lọc (Theo tiêu chuẩn EN 779) | F8 (Hiệu suất bắt bụi mịn 0.4 µm đạt 90% - 95%) |
| Tiêu chuẩn ISO 16890 (Tương đương) | ISO ePM1 > 70% / ISO ePM2.5 > 80% |
| Vật liệu lõi lọc (Media) | Giấy vi sợi thủy tinh (Micro-glass) hoặc vi sợi tổng hợp |
| Cấu trúc gia công màng lọc | Công nghệ Mini-Pleat (Gấp nếp siêu nhỏ) |
| Vách chia định hình (Separator) | Đường keo tản nhiệt (Hot-melt glue) |
| Vật liệu khung bao (Frame) | Khung nhôm định hình (Aluminum Profile) độ dày 75mm |
| Lưới bảo vệ gia cường (Tùy chọn) | Lưới nhôm hoặc lưới thép sơn tĩnh điện bảo vệ 2 mặt |
| Độ tổn thất áp suất ban đầu (Initial Pa) | 100 Pa - 120 Pa |
| Độ tổn thất áp suất thay thế (Final Pa) | 450 Pa (Ngưỡng bão hòa tuyệt đối) |
| Nhiệt độ hoạt động giới hạn | Tối đa 80 °C |
2. Ưu Điểm Công Nghệ Của Tấm Lọc F8 Mini-Pleat Dày 75mm
Sức mạnh của tấm lọc 310x450x75mm nằm ở công nghệ gia công cơ khí chính xác, giúp thu nhỏ thể tích nhưng không làm suy giảm hiệu năng xử lý khí động học.
2.1. Tối Ưu Diện Tích Bằng Công Nghệ Hot-Melt
Với độ sâu vỏn vẹn 75mm, lõi lọc được đưa qua máy gấp Mini-Pleat tốc độ cao. Các nếp gấp giấy vi sợi được xếp sát vào nhau và được cố định bằng những đường keo tản nhiệt siêu mỏng (Hot-melt glue) thay vì dùng vách chia nhôm lượn sóng. Kết cấu này giúp nhồi được lượng mét vuông vật liệu tối đa vào khung 310x450mm, làm giảm đáng kể vận tốc gió xuyên màng, duy trì chênh áp tĩnh ban đầu ở mức thấp và tăng tuổi thọ của tấm lọc.
2.2. Vật Liệu Vi Sợi Kháng Khuẩn Và Lọc PM2.5
Lớp giấy vi sợi (micro-fiber) của cấp lọc F8 sở hữu mạng lưới cấu trúc nanomet đan xen phức tạp. Nó không chỉ chặn đứng các hạt bụi PM10 như lọc thô G4, mà còn sử dụng nguyên lý khuếch tán và đánh chặn để khóa chặt các hạt bụi mịn PM2.5, PM1.0, khói hàn, mồ hóng và các bào tử nấm mốc. Điều này mang lại chỉ số chất lượng không khí (IAQ) cực kỳ an toàn cho không gian sử dụng.
2.3. Keo Viền Chống Lọt Khí Điểm Mù (Zero Bypass Leakage)
Một tấm lọc F8 đạt chuẩn phòng sạch không được phép rò rỉ. Toàn bộ 4 mép giấy tiếp xúc với khung nhôm định hình đều được đúc ngập trong keo Polyurethane (PU). Quá trình hóa rắn của PU khóa chặt lõi lọc vào khung, tạo thành một khối liền mạch. Không khí buộc phải đi xuyên qua giấy lọc, loại bỏ hoàn toàn hiện tượng bụi lách qua khe hở làm bẩn dàn lạnh.
3. Ứng Dụng Thực Tiễn Tại Các Dự Án M&E
Kích thước 310x450x75mm là một quy cách phi tiêu chuẩn, giải quyết các "điểm nghẽn" trong thiết kế hệ thống HVAC:
- Nâng cấp chất lượng khí cho FCU/AHU cỡ nhỏ: Sử dụng làm bộ lọc chính cho các máy lạnh trung tâm công suất nhỏ tại biệt thự, phòng khám tư nhân, hoặc các khoang chia gió bị giới hạn chiều sâu lắp đặt.
- Tiền lọc cho phòng sạch (Cleanroom): Đóng vai trò là lớp "áo giáp" trước màng siêu lọc HEPA trong các thiết bị buồng tắm khí (Air Shower), tủ cấy vi sinh (Clean Bench) hoặc hộp phân phối gió trần (HEPA Box).
- Thiết bị nhập khẩu chuyên dụng: Thay thế định kỳ cho các máy lọc khí trung tâm, máy cấp khí tươi thu hồi nhiệt (ERV/HRV) nhập khẩu từ nước ngoài có hộc chứa vật tư theo chuẩn riêng.
4. Hướng Dẫn Vận Hành, Bảo Trì Và Thay Thế Chuẩn Xác
Màng lọc tinh F8 có cấu trúc vi sợi rất mỏng manh. Việc bảo trì sai cách sẽ dẫn đến hậu quả nghiêm trọng cho hệ thống:
- Tuyệt đối không giặt rửa hay xịt khí nén: Khác với tấm lọc sơ cấp G4 có thể vệ sinh tái sử dụng, tấm lọc F8 là vật tư dùng một lần (Disposable). Việc xịt nước hay thổi khí nén mạnh sẽ xé nát màng giấy vi sợi, làm mất hoàn toàn khả năng lọc bụi mịn.
- Lớp tiền lọc là bắt buộc: Để bảo vệ tấm F8 310x450x75mm không bị bít tắc nhanh chóng bởi rác vô cơ, hệ thống bắt buộc phải được thiết kế một lớp màng lọc thô G4 phía trước. Việc này giúp nâng tuổi thọ của màng F8 lên từ 4 đến 6 tháng.
- Kiểm soát chênh áp để thay thế: Khi đồng hồ chênh áp của thiết bị vượt ngưỡng 400 Pa đến 450 Pa, tấm lọc đã bị bão hòa hạt mịn. Lưu lượng gió cấp sẽ sụt giảm mạnh, gây quá tải cho quạt hút. Kỹ thuật viên cần ngay lập tức tháo bỏ và thay thế tấm lọc mới.
5. Năng Lực Gia Công Màng Lọc Phi Tiêu Chuẩn Tại VIETPHAT
Việc tìm kiếm tấm lọc tinh F8 kích thước 310x450x75mm ngoài thị trường bán lẻ là điều rất khó khăn. Để đảm bảo tiến độ bảo trì hệ thống, các nhà thầu M&E cần hợp tác với các nhà máy gia công trực tiếp.
VIETPHAT tự hào là trung tâm sản xuất và phân phối vật tư lọc khí công nghiệp quy mô lớn, sở hữu dây chuyền dập nếp Mini-Pleat tự động hiện đại nhất. Chúng tôi nhận gia công mọi quy cách tấm lọc F8 khung nhôm theo yêu cầu bản vẽ, cam kết sử dụng 100% cuộn vật liệu chuẩn EN 779 nhập khẩu, châm keo viền PU kín tuyệt đối.
Sản phẩm do VIETPHAT cung cấp luôn có đầy đủ chứng nhận xuất xưởng, Test Report, CO, CQ minh bạch phục vụ công tác nghiệm thu dự án của chủ đầu tư.
