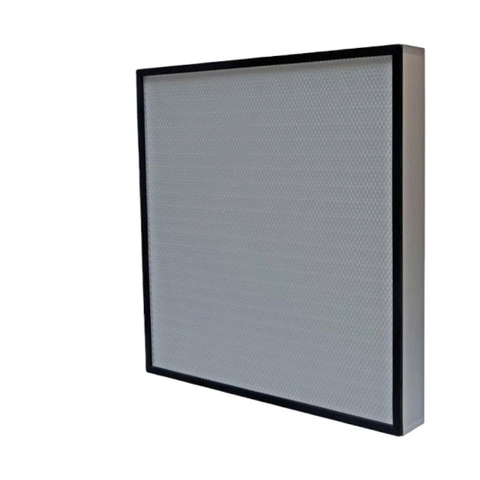

Tấm Lọc Tinh F8 Khung Nhôm 345x500x75mm: Giải Pháp Lọc Khí Mini-Pleat Tối Ưu Cho Không Gian Giới Hạn

Trong thiết kế các hệ thống điều hòa không khí trung tâm (AHU) hoặc các tủ cấp khí sạch cục bộ (FCU, FFU), bộ phận lọc tinh (Fine Filter) đóng vai trò then chốt trong việc kiểm soát chất lượng không khí trong nhà (IAQ) và bảo vệ màng siêu lọc HEPA. Thông thường, màng lọc túi F8 với chiều sâu từ 380mm đến 600mm được ưu tiên sử dụng. Tuy nhiên, đối với các thiết bị nhập khẩu có thiết kế siêu mỏng hoặc khoang chứa vật tư (Filter Section) bị giới hạn nghiêm ngặt về chiều sâu, việc sử dụng túi lọc là bất khả thi.

Để giải quyết bài toán này, Tấm lọc tinh F8 khung nhôm 345x500x75mm ứng dụng công nghệ dập nếp Mini-pleat đã ra đời. Sản phẩm này mang đến hiệu suất bắt bụi mịn tương đương màng lọc túi nhưng được gói gọn trong một độ dày chỉ vỏn vẹn 75mm. Bài viết dưới đây sẽ phân tích chuyên sâu về cấu tạo vi mô, thông số khí động học và ứng dụng thực tiễn của dòng vật tư cao cấp này.

1. Bảng Thông Số Kỹ Thuật Định Mức (Technical Specifications)

Mặc dù có kích thước nhỏ gọn (345x500mm), thiết kế dày 75mm đòi hỏi công nghệ gia công độ chính xác cao để đáp ứng các tiêu chuẩn khắt khe về lưu lượng và độ sụt áp.

Hạng Mục Đặc Tính	Thông Số Kỹ Thuật Danh Định
Kích thước (W x H x D)	345 x 500 x 75 mm (Dung sai gia công ± 2mm)
Cấp độ lọc (Theo EN 779:2012)	F8 (Hiệu suất lọc bụi mịn 0.4 µm đạt 90% - 95%)
Tiêu chuẩn ISO 16890 (Tương đương)	ISO ePM1 > 70% / ISO ePM2.5 > 80%
Vật liệu lõi lọc (Media)	Giấy vi sợi thủy tinh (Micro-glass fiber) hoặc vi sợi tổng hợp (Melt-blown)
Cấu trúc màng lọc	Mini-Pleat (Nếp gấp siêu nhỏ)
Vách chia gió (Separator)	Keo tản nhiệt Hot-melt
Vật liệu khung bao (Frame)	Nhôm đùn định hình (Extruded Aluminum) chống oxy hóa
Lưới bảo vệ gia cường	Lưới nhôm hoặc thép sơn tĩnh điện đục lỗ (Tùy chọn)
Độ tổn thất áp suất ban đầu	100 Pa - 130 Pa (Phụ thuộc vào lưu lượng vận hành thực tế)
Độ tổn thất áp suất thay thế	450 Pa (Ngưỡng bão hòa tuyệt đối)
Giới hạn nhiệt độ hoạt động	Tối đa 80 °C

2. Đột Phá Công Nghệ Mini-Pleat Trong Độ Dày 75mm

Làm thế nào một tấm lọc chỉ dày 75mm có thể sở hữu sức chứa bụi (DHC) và hiệu suất ngang ngửa một chiếc túi lọc dài nửa mét? Câu trả lời nằm ở công nghệ gia công lõi lọc.

2.1. Công Nghệ Nếp Gấp Siêu Nhỏ (Mini-Pleat)

Thay vì sử dụng lá nhôm lượn sóng (Deep Pleat) vốn chiếm nhiều diện tích, tấm lọc 345x500x75mm sử dụng công nghệ Mini-Pleat. Giấy vi sợi thủy tinh được gấp lại thành những nếp gấp cực kỳ sát nhau. Các nếp gấp này được tách biệt và duy trì khoảng cách cố định bằng những đường keo tản nhiệt (Hot-melt glue) siêu mỏng bắn song song. Nhờ vậy, hàng mét vuông vật liệu lọc được nén chặt vào độ dày 75mm, tạo ra một diện tích bề mặt trao đổi khí khổng lồ, giúp luồng khí đi qua êm ái và giảm thiểu tối đa chênh áp tĩnh.

2.2. Vật Liệu Vi Sợi (Micro-Fiber Media)

Lõi lọc F8 sử dụng giấy vi sợi có cấu trúc mạng lưới lỗ rỗng nanomet. Khác với lọc thô chỉ bắt bụi bằng sự va đập, vi sợi F8 bắt giữ các hạt bụi siêu mịn (PM2.5, PM1.0), khói hàn, mồ hóng và vi sinh vật thông qua hiện tượng khuếch tán (Diffusion) và lực hút tĩnh điện. Điều này đảm bảo không khí đầu ra đạt độ tinh khiết cao.

2.3. Khung Nhôm Châm Keo Kín (Zero Bypass Leakage)

Để đạt được độ sạch F8, sự rò rỉ khí là điều không được phép xảy ra. Khung nhôm 345x500mm được liên kết chặt chẽ với lõi bông bằng lớp keo Polyurethane (PU) châm kín 4 viền. Thiết kế này biến tấm lọc thành một khối vững chắc, chịu được sức ép của luồng gió lớn mà không bị bục rách hay cho phép bụi bẩn lách qua khe hở.

3. Ứng Dụng Chuyên Biệt Trong Các Hệ Thống M&E

Kích thước 345x500x75mm là một quy cách phi tiêu chuẩn, thường được kỹ sư chỉ định cho các trường hợp đặc biệt:

• Nâng cấp hệ thống AHU cũ: Các tủ AHU đời cũ thường chỉ có rãnh lắp lọc thô (dày 46mm hoặc 50mm). Khi nhà máy muốn nâng cấp chuẩn không khí lên F8 nhưng không thể đập bỏ vỏ AHU để kéo dài khoang lọc, tấm lọc Mini-Pleat dày 75mm là giải pháp thay thế hoàn hảo nhờ sự nhỏ gọn nhưng mang lại hiệu suất cao.
• Bảo vệ hộp lọc HEPA Box: Lắp đặt phía trên các hộp phân phối gió trần (HEPA Box) trong phòng sạch dược phẩm, phòng mổ bệnh viện để đóng vai trò làm tiền lọc (Pre-filter), kéo dài tuổi thọ của màng HEPA H14 đắt tiền.
• Thiết bị lọc khí độc lập: Sử dụng trong các máy lọc không khí công nghiệp, máy bù khí tươi (HRV/ERV) nhập khẩu nguyên chiếc có ngăn chứa vật tư chật hẹp.

4. Hướng Dẫn Vận Hành Và Khuyến Cáo Thay Thế

Tương tự như màng HEPA, màng lọc tinh F8 là thiết bị vô cùng nhạy cảm với các tác động vật lý. Cần tuân thủ tuyệt đối các nguyên tắc bảo trì sau:

1. Cấm giặt rửa và thổi khí nén: Vật liệu vi sợi thủy tinh rất giòn và dễ bị phá vỡ cấu trúc. Tuyệt đối không được dùng nước để giặt, cũng không được dùng súng xịt khí nén thổi vào bề mặt tấm lọc. Bất kỳ tác động vật lý nào cũng sẽ xé rách lớp giấy lọc, khiến hiệu suất F8 bị vô hiệu hóa hoàn toàn.
2. Theo dõi áp suất bão hòa: Lọc tinh F8 345x500x75mm là vật tư tiêu hao dùng một lần (Disposable). Khi đồng hồ Magnehelic báo chênh áp tĩnh chạm ngưỡng 400 Pa đến 450 Pa, màng lọc đã bão hòa rác, bắt buộc phải tháo bỏ và thay thế màng mới để không làm chết biến tần quạt hút.
3. Bảo vệ bằng lọc thô: Đừng bao giờ để không khí ngoài trời đập thẳng vào màng F8. Phải luôn có một lớp lọc sơ cấp G4 (dày 20mm hoặc 46mm) đứng trước để cản rác và bụi lớn. Sự phối hợp này sẽ kéo dài tuổi thọ của màng F8 lên gấp 3 lần (đạt từ 4 đến 6 tháng).

5. Năng Lực Gia Công Tấm Lọc Khí Phi Tiêu Chuẩn Tại VIETPHAT

Những tấm lọc có quy cách lẻ như 345x500x75mm ứng dụng công nghệ Mini-Pleat đòi hỏi dây chuyền máy móc hiện đại mà không phải đơn vị thương mại nào cũng có sẵn. VIETPHAT là nhà sản xuất và phân phối trực tiếp thiết bị lọc không khí công nghiệp, làm chủ hoàn toàn công nghệ gia công Mini-Pleat tại Việt Nam.

Sản phẩm lọc tinh F8 của VIETPHAT cam kết sử dụng nguyên liệu giấy vi sợi chuẩn EN 779 nhập khẩu, bắn keo tản nhiệt tự động đều đặn, châm viền keo PU chống lọt khí 100%. Chúng tôi nhận sản xuất theo mọi kích thước và độ dày yêu cầu của dự án với tiến độ cực nhanh, đi kèm đầy đủ hồ sơ chứng nhận chất lượng (CO, CQ, Test Report).
