Túi lọc khí AHU

Túi lọc khí AHU là bộ lọc không khí dạng túi được lắp trong AHU, PAU, MAU, hệ thống HVAC, hệ thống cấp gió tươi, hệ thống hồi gió, nhà máy, phòng sạch, bệnh viện, trung tâm thương mại và các khu vực cần kiểm soát bụi trong không khí. Sản phẩm còn được gọi là lọc túi AHU, bag filter AHU, pocket filter AHU hoặc túi lọc gió AHU.

Trong hệ thống AHU, túi lọc khí thường đóng vai trò lọc trung gian hoặc lọc tinh tùy thiết kế. Không khí sau khi đi qua lọc thô sẽ tiếp tục đi qua túi lọc để giữ lại bụi nhỏ hơn, giảm tải bụi cho coil, quạt, motor, ống gió và các cấp lọc cao hơn như compact filter, EPA, HEPA hoặc ULPA. Nhờ cấu trúc nhiều túi, diện tích lọc lớn hơn dạng tấm phẳng, túi lọc khí AHU có khả năng giữ bụi tốt, tuổi thọ sử dụng ổn định và phù hợp với lưu lượng gió lớn.

VIETPHAT cung cấp túi lọc khí AHU theo nhiều kích thước, cấp lọc, vật liệu khung, vật liệu túi, số túi, chiều dài túi, lưu lượng gió và yêu cầu lắp đặt thực tế. Sản phẩm phù hợp cho thay thế định kỳ, dự phòng bảo trì, cải tạo hệ thống HVAC, lắp mới AHU, nâng cấp cấp lọc, bảo vệ lọc HEPA và tối ưu chất lượng không khí trong nhà máy, tòa nhà và phòng sạch.

Túi lọc khí AHU là gì?

Túi lọc khí AHU là bộ lọc gồm khung đầu vào và nhiều túi lọc được may hoặc hàn kín, bố trí song song để tạo diện tích lọc lớn. Khi AHU vận hành, dòng khí đi qua khung lọc và làm các túi lọc bung theo chiều gió. Bụi trong không khí được giữ lại trên bề mặt và trong chiều sâu vật liệu lọc, còn không khí sạch hơn tiếp tục đi qua coil, quạt hoặc các cấp lọc phía sau.

So với lọc thô dạng tấm, túi lọc khí AHU có diện tích media lớn hơn trong cùng kích thước mặt lọc. Diện tích lớn giúp tốc độ khí qua vật liệu lọc giảm, khả năng giữ bụi tăng và thời gian sử dụng thường ổn định hơn. Đây là lý do túi lọc được dùng phổ biến trong các AHU có lưu lượng gió lớn hoặc yêu cầu lọc bụi cao hơn cấp lọc thô.

Túi lọc khí AHU có thể được dùng trong nhiều vai trò khác nhau: lọc trung gian sau lọc thô, lọc cuối cho hệ thống thông gió phổ thông hoặc lọc tiền xử lý trước HEPA trong phòng sạch. Việc chọn vai trò nào phụ thuộc vào cấp lọc, yêu cầu chất lượng không khí, thiết kế AHU và điều kiện bụi thực tế.

Tên gọi thường gặp của túi lọc khí AHU

• Túi lọc khí AHU.
• Lọc túi AHU.
• Túi lọc gió AHU.
• Bag filter AHU.
• Pocket filter AHU.
• Lọc túi HVAC.
• Túi lọc bụi cho AHU.
• Lọc trung gian AHU.
• Lọc tiền HEPA cho AHU.

Vai trò của túi lọc khí trong AHU

AHU là thiết bị xử lý không khí trung tâm, thường gồm khoang hòa trộn, damper, lọc khí, coil lạnh, coil nóng, quạt, motor, tiêu âm và các bộ phận điều khiển. Trong chuỗi này, túi lọc khí giữ vai trò quan trọng vì bụi bẩn có thể ảnh hưởng trực tiếp đến hiệu suất trao đổi nhiệt, lưu lượng gió, độ sạch không khí và tuổi thọ thiết bị.

1. Bảo vệ dàn coil

Dàn coil trong AHU có nhiều lá nhôm mỏng và khe gió hẹp. Khi bụi bám lên coil, hiệu suất trao đổi nhiệt giảm, nước ngưng có thể kéo bụi bẩn tạo lớp bám dính, hệ thống dễ tăng chênh áp và cần vệ sinh thường xuyên hơn. Túi lọc khí AHU giúp giảm lượng bụi đi vào coil, góp phần duy trì hiệu quả làm lạnh, sưởi hoặc xử lý ẩm.

2. Bảo vệ quạt và motor

Bụi đi qua lọc không tốt có thể bám lên cánh quạt, gây mất cân bằng, tăng rung, tăng tiếng ồn và làm giảm hiệu suất quạt. Khi quạt bẩn, motor có thể phải làm việc nặng hơn để duy trì lưu lượng gió. Túi lọc khí phù hợp giúp giảm bụi bám vào quạt và hỗ trợ hệ thống vận hành ổn định hơn.

3. Giảm tải cho lọc tinh và HEPA

Trong hệ thống có lọc HEPA, túi lọc khí AHU thường đóng vai trò tiền lọc rất quan trọng. Nếu không có túi lọc phù hợp, HEPA có thể nhanh nghẹt, tăng chênh áp và phải thay sớm. Túi lọc giúp giữ lại phần lớn bụi trung gian, kéo dài tuổi thọ cấp lọc cuối và tối ưu chi phí vận hành.

4. Cải thiện chất lượng không khí cấp

Túi lọc khí AHU giúp giảm bụi lơ lửng trong luồng khí cấp. Với tòa nhà, văn phòng, bệnh viện, nhà máy thực phẩm, dược phẩm, điện tử hoặc phòng sạch, việc duy trì túi lọc đúng cấp giúp chất lượng không khí ổn định hơn, giảm bụi bám trong khu vực sử dụng và hỗ trợ kiểm soát môi trường làm việc.

5. Tối ưu chi phí bảo trì

Một túi lọc được chọn đúng có thể giúp giảm tần suất vệ sinh coil, giảm bụi trong ống gió, giảm tải cho lọc HEPA và giảm nguy cơ thiếu gió do bộ lọc nghẹt nhanh. Chi phí thay túi lọc thường nhỏ hơn nhiều so với chi phí vệ sinh sâu toàn hệ thống hoặc thay lọc HEPA quá sớm.

Cấu tạo túi lọc khí AHU

Túi lọc khí AHU có nhiều cấu hình khác nhau tùy cấp lọc, lưu lượng, môi trường và yêu cầu dự án. Tuy nhiên, phần lớn sản phẩm gồm khung đầu vào, vật liệu túi lọc, đường may hoặc đường hàn, thanh chia túi, gioăng kín khí và nhãn thông số.

1. Khung đầu lọc

Khung đầu lọc là phần cố định túi lọc vào ray hoặc khung giữ trong AHU. Khung có thể làm bằng tôn mạ kẽm, nhôm, inox hoặc nhựa kỹ thuật. Với môi trường phổ thông, khung tôn mạ hoặc nhôm được sử dụng nhiều. Với môi trường ẩm, phòng sạch, thực phẩm hoặc dược phẩm, khung inox có thể được ưu tiên để tăng độ bền và khả năng vệ sinh.

2. Vật liệu túi lọc

Vật liệu túi lọc thường là sợi tổng hợp, sợi thủy tinh hoặc media lọc chuyên dụng. Vật liệu quyết định cấp lọc, khả năng giữ bụi, trở lực ban đầu, tuổi thọ và khả năng ổn định hiệu suất. Túi lọc dùng cho môi trường bụi nhiều cần media có khả năng giữ bụi cao, trong khi hệ thống yêu cầu tiết kiệm năng lượng cần chú ý đến trở lực ban đầu và trở lực trong quá trình vận hành.

3. Số túi và chiều dài túi

Số túi và chiều dài túi ảnh hưởng trực tiếp đến diện tích lọc. Túi càng nhiều và càng dài thì diện tích media càng lớn, nhưng AHU phải có đủ không gian để túi bung đúng chiều gió. Nếu túi quá dài so với khoang lắp, túi có thể chạm coil, thành AHU hoặc bị xẹp, làm giảm hiệu quả lọc.

4. Đường may hoặc đường hàn

Đường may/hàn giữ các túi lọc kín và chắc chắn trong quá trình vận hành. Nếu đường may yếu hoặc hở, bụi có thể đi qua khe hở, làm giảm hiệu quả lọc. Với hệ thống có yêu cầu cao, đường may cần đều, chắc, không bung, không rách và không tạo đường rò khí.

5. Gioăng kín khí

Gioăng giúp giảm rò khí quanh mép khung lọc. Không khí luôn có xu hướng đi theo đường có trở lực thấp; nếu mép lọc hở, một phần khí có thể đi tắt qua khe hở thay vì đi qua media. Vì vậy, gioăng và khung giữ lọc có vai trò quan trọng trong AHU yêu cầu kiểm soát bụi tốt.

Nguyên lý lọc bụi của túi lọc AHU

Túi lọc khí AHU hoạt động dựa trên cơ chế giữ bụi khi không khí đi qua lớp vật liệu lọc. Các hạt bụi bị giữ lại nhờ nhiều cơ chế như chặn trực tiếp, va chạm quán tính, khuếch tán, bám dính vào sợi lọc và một phần hiệu ứng tĩnh điện tùy loại media. Khi bụi tích tụ trong túi, trở lực tăng dần và bộ lọc cần được thay khi đạt chênh áp khuyến nghị hoặc khi hệ thống không còn đáp ứng yêu cầu vận hành.

Cấu trúc dạng túi giúp tăng diện tích lọc. Khi diện tích lọc tăng, tốc độ khí đi qua từng phần media giảm, nhờ đó bụi được giữ lại ổn định hơn và túi lọc có khả năng chứa bụi tốt hơn so với dạng tấm có cùng kích thước mặt. Tuy nhiên, hiệu quả này chỉ đạt tốt khi túi lọc được lắp đúng chiều, đủ không gian bung túi và không bị xẹp.

Chênh áp và tuổi thọ túi lọc

Chênh áp là chỉ số quan trọng để đánh giá tình trạng túi lọc. Khi túi lọc mới lắp, chênh áp ban đầu thường thấp hơn. Sau thời gian vận hành, bụi tích tụ làm chênh áp tăng. Nếu chênh áp quá cao, lưu lượng gió qua AHU có thể giảm, quạt tiêu tốn nhiều năng lượng hơn và khu vực sử dụng có thể thiếu gió.

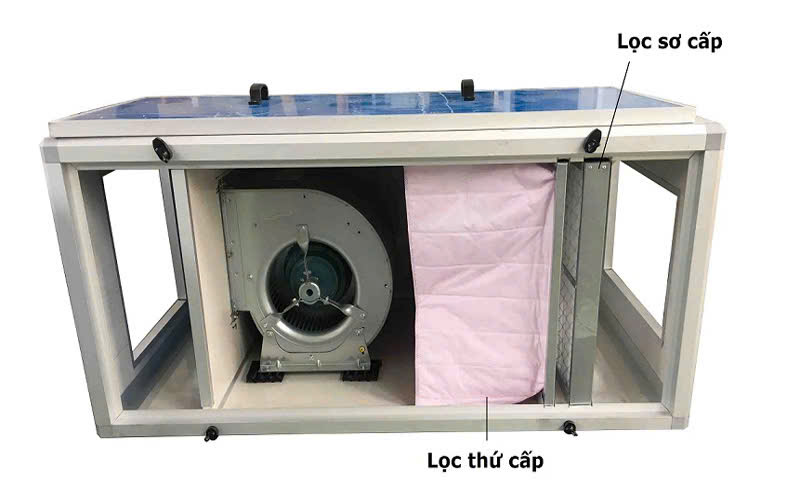

Vì sao cần lọc thô trước túi lọc?

Lọc thô giúp giữ bụi lớn, sợi vải, côn trùng nhỏ và tạp chất đầu vào. Nếu không có lọc thô, túi lọc khí AHU có thể bị bụi lớn làm nghẹt nhanh, tuổi thọ giảm và chi phí thay thế tăng. Vì vậy, trong nhiều hệ thống, túi lọc được bố trí sau lọc thô để tối ưu hiệu quả và chi phí vận hành.

Phân loại túi lọc khí AHU

Túi lọc khí AHU có thể được phân loại theo cấp lọc, vật liệu media, vật liệu khung, số túi, chiều dài túi và mục đích sử dụng. Việc phân loại đúng giúp khách hàng chọn sản phẩm phù hợp hơn với thiết kế hệ thống.

1. Phân loại theo cấp lọc

Theo các hệ thống phân loại hiện nay, lọc không khí thông gió có thể được đánh giá theo ISO 16890 như ISO Coarse, ISO ePM10, ISO ePM2.5 hoặc ISO ePM1. Trong thực tế tại Việt Nam, nhiều hệ thống cũ vẫn dùng cách gọi G4, F5, F6, F7, F8, F9 theo EN 779 cũ. Khi thay thế, khách hàng nên kiểm tra tiêu chuẩn mà dự án đang sử dụng để tránh nhầm lẫn.

2. Phân loại theo vật liệu media

• Media sợi tổng hợp: Thường dùng trong HVAC, có độ bền tốt, khả năng giữ bụi ổn định và phù hợp nhiều ứng dụng.
• Media sợi thủy tinh: Thường dùng cho cấp lọc cao hơn hoặc ứng dụng yêu cầu hiệu suất ổn định.
• Media nhiều lớp: Có cấu trúc phân tầng để tăng khả năng giữ bụi và kiểm soát trở lực.
• Media chống ẩm hoặc chuyên dụng: Dùng cho môi trường đặc biệt theo yêu cầu dự án.

3. Phân loại theo vật liệu khung

• Khung tôn mạ kẽm: Phổ biến, bền, phù hợp AHU công nghiệp và thương mại.
• Khung nhôm: Nhẹ, chống ăn mòn tốt hơn, phù hợp HVAC và phòng sạch.
• Khung inox: Phù hợp môi trường ẩm, thực phẩm, dược phẩm hoặc khu vực yêu cầu vệ sinh cao.
• Khung nhựa: Phù hợp một số cấu hình nhẹ, cần xem xét nhiệt độ và độ bền cơ học.

4. Phân loại theo số túi và chiều dài túi

Túi lọc có thể có nhiều số túi khác nhau như 3 túi, 4 túi, 5 túi, 6 túi, 8 túi hoặc theo yêu cầu. Chiều dài túi có thể thay đổi tùy thiết kế AHU. Số túi và chiều dài túi càng lớn thì diện tích lọc càng tăng, nhưng cần kiểm tra không gian lắp đặt để tránh túi bị ép hoặc chạm thiết bị bên trong.

Thông số kỹ thuật cần kiểm tra khi mua túi lọc khí AHU

Khi chọn túi lọc khí AHU, khách hàng cần kiểm tra đồng thời nhiều thông số. Không nên chỉ chọn theo tên gọi hoặc giá. Một túi lọc đúng phải phù hợp với kích thước khung lắp, cấp lọc, lưu lượng, trở lực, số túi, chiều dài túi và môi trường sử dụng.

Cách chọn túi lọc khí AHU phù hợp

Chọn đúng túi lọc khí AHU giúp hệ thống vận hành ổn định, giữ bụi hiệu quả, giảm tải cho coil và tối ưu chi phí bảo trì. Dưới đây là quy trình tham khảo khi chọn lọc thay thế hoặc lắp mới.

Bước 1: Kiểm tra kích thước túi lọc cũ

Khách hàng nên đo đúng chiều dài, chiều rộng, độ dày khung, chiều dài túi và số túi. Nếu túi lọc cũ bị biến dạng hoặc không rõ thông số, nên đo trực tiếp khung lắp trong AHU. Việc đo sai kích thước có thể làm lọc không lắp vừa, hở mép hoặc túi bị xẹp khi vận hành.

Bước 2: Xác định cấp lọc cần dùng

Cấp lọc cần phù hợp với thiết kế hệ thống. Với hệ thống thông gió phổ thông, túi lọc có thể dùng như cấp lọc chính sau lọc thô. Với hệ thống phòng sạch, túi lọc thường là tiền lọc để bảo vệ lọc HEPA. Không nên tự ý giảm cấp lọc vì có thể làm bụi đi qua nhiều hơn và ảnh hưởng các cấp lọc phía sau.

Bước 3: Kiểm tra lưu lượng gió

Lưu lượng gió quyết định tốc độ khí qua túi lọc. Nếu tốc độ gió quá cao, trở lực tăng và hiệu quả giữ bụi có thể không ổn định. Nếu chọn túi quá ít hoặc quá ngắn cho lưu lượng lớn, bộ lọc có thể nhanh nghẹt. Vì vậy, cần chọn số túi và chiều dài túi phù hợp với lưu lượng AHU.

Bước 4: Kiểm tra không gian bung túi

Túi lọc cần có đủ không gian để bung theo chiều gió. Nếu phía sau túi lọc quá gần coil, khung, quạt hoặc vách AHU, túi có thể bị ép, tạo vùng dòng khí không đều và giảm diện tích lọc thực tế. Đây là lỗi thường gặp khi thay túi lọc có chiều dài khác với thiết kế ban đầu.

Bước 5: Chọn vật liệu khung và media

Khung tôn mạ phù hợp nhiều AHU công nghiệp và thương mại. Khung nhôm phù hợp nơi cần trọng lượng nhẹ và chống ăn mòn tốt hơn. Khung inox phù hợp môi trường ẩm, thực phẩm, dược phẩm hoặc phòng sạch. Media nên chọn theo cấp lọc, bụi thực tế, độ ẩm và yêu cầu vận hành.

Lưu ý lắp đặt, vận hành và thay thế túi lọc khí AHU

Túi lọc khí AHU cần được lắp đúng chiều gió, đúng khung và đúng vị trí. Lắp sai có thể làm rò gió, xẹp túi, tăng trở lực hoặc giảm hiệu quả lọc.

Lắp đúng chiều gió

Nếu túi lọc có mũi tên chỉ hướng gió, cần lắp đúng chiều. Túi lọc phải bung theo hướng dòng khí, không bị gấp, xoắn hoặc chèn ép. Lắp ngược chiều có thể làm túi không phồng đúng và giảm diện tích lọc.

Kiểm tra độ kín mép lọc

Sau khi lắp, cần kiểm tra mép khung lọc, gioăng, kẹp giữ và ray trượt. Nếu có khe hở, bụi có thể đi tắt qua mép lọc mà không qua media. Điều này đặc biệt quan trọng với hệ thống có HEPA phía sau hoặc khu vực yêu cầu sạch hơn.

Theo dõi chênh áp định kỳ

Nên lắp đồng hồ chênh áp hoặc cảm biến chênh áp cho cụm lọc AHU. Khi chênh áp tăng đến mức khuyến nghị, cần kiểm tra và thay lọc. Nếu không theo dõi chênh áp, bộ lọc có thể bị thay quá muộn, làm giảm lưu lượng gió và tăng tải cho quạt.

Không giặt túi lọc dùng một lần

Nhiều loại túi lọc khí AHU được thiết kế để thay mới, không phải giặt tái sử dụng. Việc giặt có thể làm hỏng cấu trúc media, giảm hiệu suất lọc, làm rách túi hoặc tạo đường rò bụi. Chỉ nên vệ sinh/tái sử dụng nếu sản phẩm được thiết kế rõ ràng cho mục đích đó.

Bảo quản túi lọc trước khi lắp

Túi lọc cần được bảo quản nơi khô, sạch, tránh ẩm, tránh bụi, tránh đè nén và tránh hóa chất. Nếu túi bị ẩm, mốc, biến dạng hoặc rách trước khi lắp, hiệu quả lọc và tuổi thọ có thể bị ảnh hưởng.

Lỗi thường gặp khi chọn sai túi lọc AHU

Báo giá túi lọc khí AHU tại VIETPHAT

Giá túi lọc khí AHU phụ thuộc vào kích thước, cấp lọc, vật liệu media, vật liệu khung, số túi, chiều dài túi, số lượng đặt hàng, yêu cầu gioăng, tiêu chuẩn kỹ thuật và thời gian giao hàng. VIETPHAT hỗ trợ báo giá cho nhu cầu mua lẻ, mua số lượng, mua thay thế định kỳ, mua dự phòng bảo trì, mua cho dự án HVAC và dự án phòng sạch.

Để nhận báo giá nhanh và chính xác, khách hàng nên cung cấp các thông tin sau:

• Kích thước khung lọc: dài × rộng × dày, đơn vị mm.
• Chiều dài túi lọc.
• Số túi trên mỗi bộ lọc.
• Cấp lọc yêu cầu: ISO Coarse, ISO ePM10, ISO ePM2.5, ISO ePM1, MERV hoặc cấp theo thiết kế.
• Vật liệu khung: tôn mạ, nhôm, inox, nhựa hoặc theo yêu cầu.
• Vị trí lắp đặt: AHU, PAU, MAU, hộp lọc, phòng sạch, nhà máy, tòa nhà.
• Lưu lượng gió hoặc model AHU nếu có.
• Số lượng cần đặt và thời gian cần nhận hàng.
• Ảnh túi lọc cũ, ảnh tem nhãn hoặc ảnh vị trí lắp đặt nếu đang thay thế.

Ưu điểm khi mua túi lọc khí AHU tại VIETPHAT

• Tư vấn đúng hệ thống: Hỗ trợ chọn túi lọc cho AHU, PAU, MAU, HVAC, phòng sạch, nhà máy và tòa nhà.
• Sản xuất theo kích thước: Hỗ trợ kích thước tiêu chuẩn hoặc theo khung AHU thực tế.
• Đa dạng cấu hình: Tư vấn số túi, chiều dài túi, cấp lọc, vật liệu khung và media phù hợp.
• Hỗ trợ kỹ thuật: Tư vấn lưu lượng gió, trở lực, chênh áp thay lọc và cách bố trí cấp lọc.
• Báo giá nhanh: Phù hợp cho bảo trì định kỳ, mua số lượng và dự án HVAC.
• Giao hàng tận nơi: Hỗ trợ khách hàng tại TP. Hồ Chí Minh và các tỉnh thành.

Câu hỏi thường gặp về túi lọc khí AHU

Túi lọc khí AHU dùng để làm gì?

Túi lọc khí AHU dùng để giữ bụi trong dòng khí qua AHU, bảo vệ coil, quạt, motor, ống gió và các cấp lọc phía sau. Sản phẩm thường được dùng sau lọc thô và trước lọc tinh hoặc HEPA.

Túi lọc AHU có mấy túi?

Số túi phụ thuộc vào kích thước và thiết kế hệ thống. Các cấu hình thường gặp có thể gồm 3 túi, 4 túi, 5 túi, 6 túi, 8 túi hoặc theo yêu cầu thực tế.

Khi nào cần thay túi lọc AHU?

Cần thay khi chênh áp vượt mức khuyến nghị, lưu lượng gió giảm, túi lọc rách, bụi bám quá nhiều, khung biến dạng hoặc hệ thống không còn đạt yêu cầu chất lượng không khí.

Có nên giặt túi lọc khí AHU để tái sử dụng không?

Không nên nếu túi lọc là loại dùng một lần. Việc giặt có thể làm hỏng media, giảm hiệu suất lọc và gây rò bụi. Chỉ tái sử dụng khi sản phẩm được thiết kế cho mục đích đó.

Túi lọc AHU có thay thế HEPA được không?

Không. Túi lọc AHU thường dùng làm lọc trung gian hoặc tiền lọc. Nếu hệ thống yêu cầu cấp sạch cao, cần dùng HEPA hoặc ULPA ở cấp cuối theo thiết kế.

VIETPHAT có nhận túi lọc AHU theo kích thước yêu cầu không?

VIETPHAT hỗ trợ tư vấn và cung cấp túi lọc khí AHU theo kích thước, cấp lọc, số túi, chiều dài túi, vật liệu khung và nhu cầu sử dụng thực tế.

Kết luận

Túi lọc khí AHU là bộ lọc quan trọng trong hệ thống HVAC, giúp giữ bụi, bảo vệ coil, quạt, motor, ống gió và các cấp lọc tinh phía sau. Nhờ cấu trúc nhiều túi và diện tích lọc lớn, túi lọc AHU phù hợp cho hệ thống lưu lượng gió lớn, nhà máy, tòa nhà, phòng sạch, bệnh viện, trung tâm thương mại và các ứng dụng cần chất lượng không khí ổn định.

Khi chọn túi lọc khí AHU, khách hàng cần kiểm tra kích thước khung, chiều dài túi, số túi, cấp lọc, lưu lượng gió, trở lực, vật liệu khung, điều kiện môi trường và yêu cầu chất lượng không khí. Không nên chọn lọc chỉ theo giá hoặc hình dạng bên ngoài. Chọn đúng sản phẩm giúp AHU vận hành ổn định, giảm bụi bám coil, kéo dài tuổi thọ lọc HEPA và tối ưu chi phí bảo trì lâu dài.
